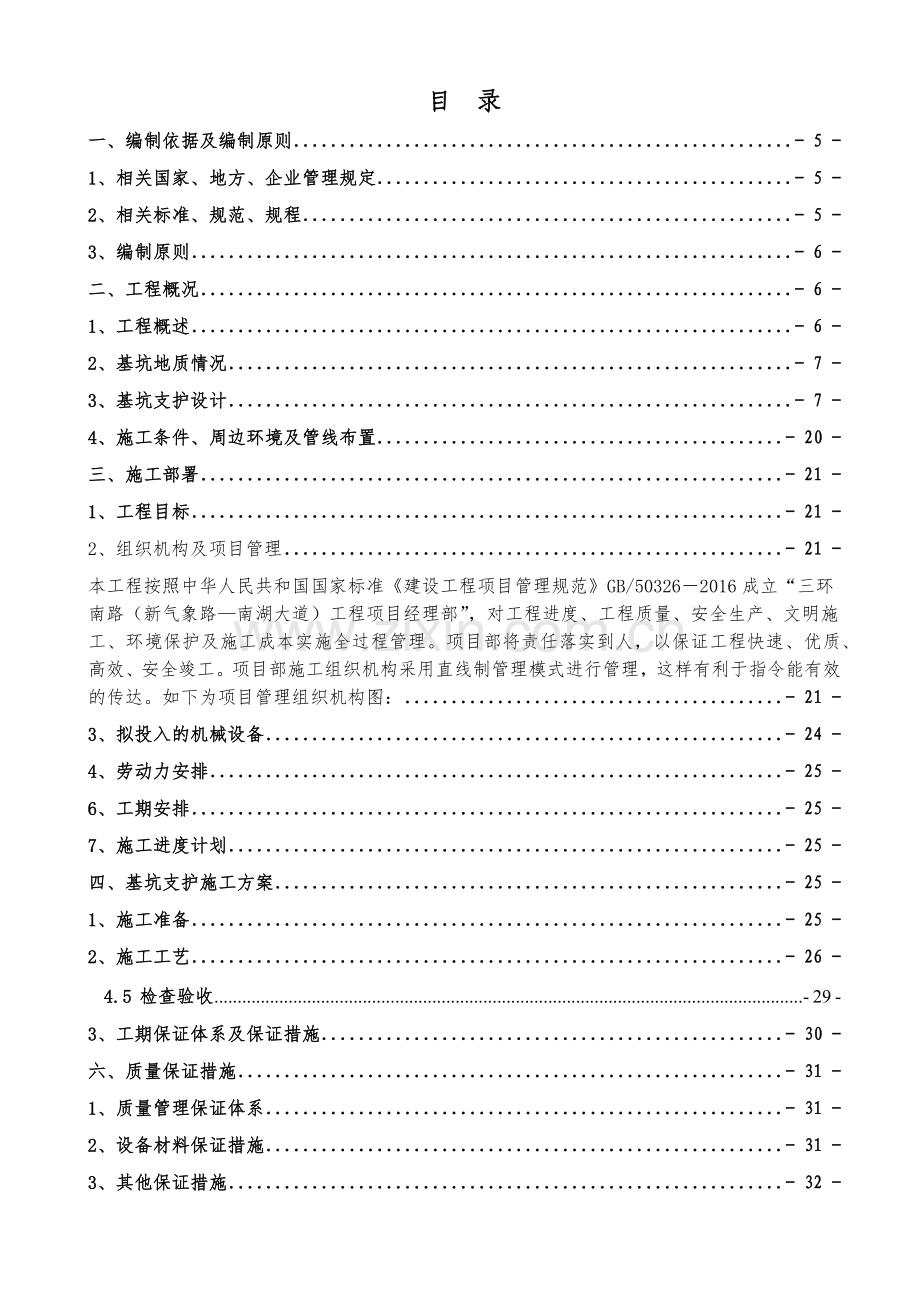

1、目 录一、编制依据及编制原则- 5 -1、相关国家、地方、企业管理规定- 5 -2、相关标准、规范、规程- 5 -3、编制原则- 6 -二、工程概况- 6 -1、工程概述- 6 -2、基坑地质情况- 7 -3、基坑支护设计- 7 -4、施工条件、周边环境及管线布置- 20 -三、施工部署- 21 -1、工程目标- 21 -2、组织机构及项目管理- 21 -本工程按照中华人民共和国国家标准建设工程项目管理规范GB/503262016成立“三环南路(新气象路南湖大道)工程项目经理部”,对工程进度、工程质量、安全生产、文明施工、环境保护及施工成本实施全过程管理。项目部将责任落实到人,以保证工程快速、
2、优质、高效、安全竣工。项目部施工组织机构采用直线制管理模式进行管理,这样有利于指令能有效的传达。如下为项目管理组织机构图:- 21 -3、拟投入的机械设备- 24 -4、劳动力安排- 25 -6、工期安排- 25 -7、施工进度计划- 25 -四、基坑支护施工方案- 25 -1、施工准备- 25 -2、施工工艺- 26 -4.5 检查验收- 29 -3、工期保证体系及保证措施- 30 -六、质量保证措施- 31 -1、质量管理保证体系- 31 -2、设备材料保证措施- 31 -3、其他保证措施- 32 -七、安全管理及安全技术措施- 32 -1、安全管理组织机构- 32 -2、管理措施- 32

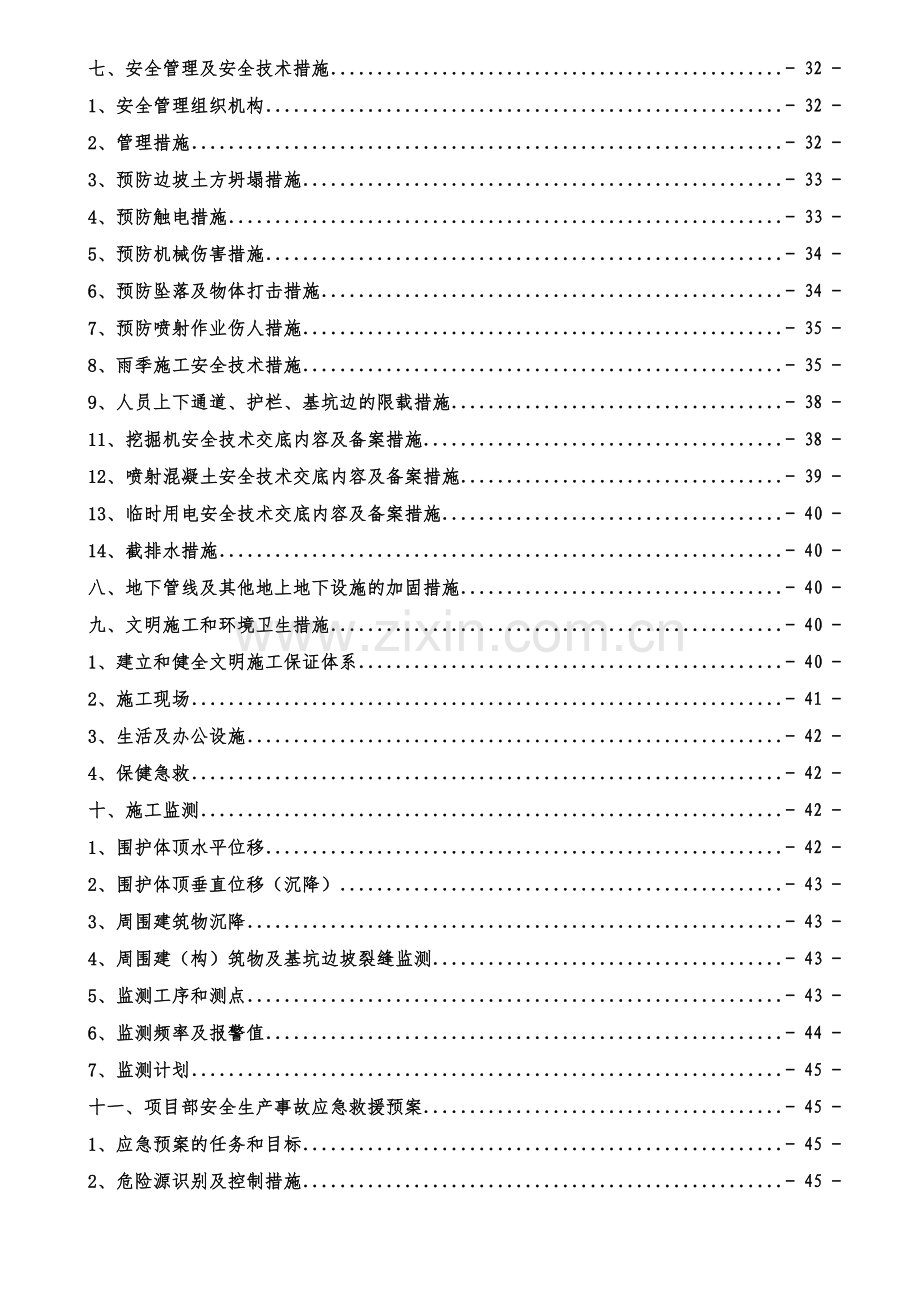

3、 -3、预防边坡土方坍塌措施- 33 -4、预防触电措施- 33 -5、预防机械伤害措施- 34 -6、预防坠落及物体打击措施- 34 -7、预防喷射作业伤人措施- 35 -8、雨季施工安全技术措施- 35 -9、人员上下通道、护栏、基坑边的限载措施- 38 -11、挖掘机安全技术交底内容及备案措施- 38 -12、喷射混凝土安全技术交底内容及备案措施- 39 -13、临时用电安全技术交底内容及备案措施- 40 -14、截排水措施- 40 -八、地下管线及其他地上地下设施的加固措施- 40 -九、文明施工和环境卫生措施- 40 -1、建立和健全文明施工保证体系- 40 -2、施工现场- 41
4、-3、生活及办公设施- 42 -4、保健急救- 42 -十、施工监测- 42 -1、围护体顶水平位移- 42 -2、围护体顶垂直位移(沉降)- 43 -3、周围建筑物沉降- 43 -4、周围建(构)筑物及基坑边坡裂缝监测- 43 -5、监测工序和测点- 43 -6、监测频率及报警值- 44 -7、监测计划- 45 -十一、项目部安全生产事故应急救援预案- 45 -1、应急预案的任务和目标- 45 -2、危险源识别及控制措施- 45 -3、项目部应急指挥及救援组织机构- 49 -4、项目部应急指挥及救援组织职责- 49 -5、预警行动原则- 50 -6、项目部安全资料与设施- 50 -7、应急救
5、援程序图- 51 -8、应急救援基本措施- 51 -9、基坑边坡发生坍塌事故的应急预案- 52 -10、高空坠落事故的应急预案- 53 -11、物体打击事故的应急预案- 54 -12、触电事故的应急预案- 54 -13、机械伤害的应急预案- 56 -十二、附表- 56 -1、巡视检查日报表- 56 -2、水平位移和竖向位移监测日报表- 56 -十三、附图- 56 -1、基坑支护平面布置及周边设施平面布置图- 56 -2、施工剖面示意图- 56 -3、监测点平面布置图- 56 -4、施工进度计划图- 56 -第 次 第 页 共 页- 57 -工程名称: 报表编号- 57 -观测者: 计算者: 观
6、测日期: 年 月 日- 57 -分类- 57 -巡视检查内容- 57 -巡视检查结果- 57 -备注- 57 -自然条件- 57 -气温- 57 -雨量- 57 -风级- 57 -支护结构- 57 -支护桩和挂网喷射砼的成型质量- 57 -锚索体端部下的腰梁砼表面有无变形- 57 -挂网喷射砼大面积表面有无开裂、隆起- 57 -基坑上后面地表有无裂缝、沉陷及滑移- 57 -施工工况- 57 -土质情况- 57 -基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致- 57 -场地地表水排放是否正常- 57 -基坑周边有无超载- 57 -周边环境- 57 -东面围墙和道路有无裂缝、沉陷- 57
7、 -西面围墙和道路有无裂缝、沉陷- 57 -北面的茉莉花大道路面有无裂 缝、沉陷- 57 -南面、北面高压线和国防光缆有无变形- 57 -监测设施- 57 -基准点、监测点完好状况- 57 -其他- 57 -监测元件的完好及保护状况- 57 -有无影响观测工作的障碍物- 57 -一、编制依据及编制原则1、相关国家、地方、企业管理规定1.1 国家和地方颁发的现行建筑工程施工规范、标准及相关文件;1.2国务院关于进一步加强企业安全生产工作的通知国发(2010)23号;1.3住房和城乡建设部关于印发危险性较大的分部分项工程安全管理办法的通知建质(2009)87号;1.4 本工程建设工程施工合同;1.
8、5 本工程施工组织设计; 1.7 浙江省化工工程地质勘察院南江公寓一期(暂名)拆迁安置小区等项目岩土工程勘察(二标段)三环南路沿线(新气象路南湖大道)桥梁、框架涵、雨水泵站岩土工程勘察报告。1.8 本工程建筑施工图及结构施工图;1.9 本工程的基坑支护设计图纸。2、相关标准、规范、规程类 别编 号名 称国家标准GB50202-2002建筑地基基础工程施工质量验收规范GB50330-2013建筑边坡工程技术规范GB50086-2001锚杆喷射混凝土支护技术规范GB50300-2013建筑工程施工质量验收统一标准GB50010-2010混凝土结构设计规范GB50009-2012建筑结构荷载规范GB
9、50007-2002建筑地基基础设计规范GB50720-2011建设工程施工现场消防安全技术规范GB50666-2011混凝土结构工程施工规范GB/T50107-2010混凝土强度检验评定标准GB50203-2011砌体工程施工质量验收规范GB50497-2009建筑基坑工程监测技术规范行业标准行业标准JGJ 59-2011建筑施工安全检查标准JGJ 46-2005施工现场临时用电安全技术规范JGJ 79-2012建筑地基处理技术规范JGJ 80-91建筑施工高处作业安全技术规范JGJ 33-2012建筑机械使用安全技术规程JGJ120-2012建筑基坑支护技术规程JGJ 106-2003建筑
10、基桩检测技术规范JGJ 94-2008建筑桩基技术规范JGJ 85-2010预应力筋用锚具、夹具和连接器应用技术规程JGJ311-2013建筑深基坑工程施工安全技术规范CECS22:2005岩土锚杆(索)技术规程企业标准公司质量标准化管理图集企业标准公司安全文明施工标准化管理图集施工手册第四版建筑施工手册3、编制原则3.1坚决遵照建筑工程施工合同和补充协议中各项标准和条款要求;3.2严格遵守设计规范、施工规范和验收标准以及施工图纸、施工细则、设计修改通知书及有关技术文件要求;3.3坚持先进性、科学性、经济合理性与实事求是相结合;3.4坚持施工过程严密监控、动静结合、科学管理的原则;3.5科学地
11、安排施工顺序,采用平行流水作业法组织施工,保证施工的连续性和均衡性,充分发挥人力、物力作用;3.6充分利用先进的机械设备,减轻劳动强度,提高劳动生产率,降低能源消耗;3.7坚持“项目法”原则,即通过劳动力、资金、设备、材料、施工方法和信息的优化处理、实现造价、工期、质量、安全、环保的目标效果。二、工程概况1、工程概述 本工程西接已设计三环南路,东至南湖大道交叉口(已建),起讫桩号K0+016.74K1+351.799,道路全长1335.059m,道路红线宽60m,沿线设一处框架桥(含U型槽、L型挡墙)、两座三跨简支梁桥(周家港桥、钟家港桥)以及雨污水管道同步埋设。 三环南路主线下穿新气象路主体
12、结构采用框架桥形式,断面布置为双箱并列, 7排,共14个箱体,单个箱体净跨径16.5m,长度20m,起止桩号为K0+032.87K0+172.87,全长140m。两侧引道为U型槽,西侧为116.13m,东侧为720m,侧墙内净距38m。U型槽的起止桩号为K0+016.74K0+032.87、K0+172.87K0+312.87。框架桥及U型槽下采用大开挖基础,全长为296.13m,框架桥宽40.4m,U型槽底板宽41.8m。由于本结构位于道路平曲线上,因此框架桥及U型槽的底板底标高随道路呈曲线形。本工程重要性等级为二级;场地地形地貌较简单,无不良地质作用,属二级场地(中等复杂场地);地基等级为
13、二级(中等复杂地基),综合确定本工程勘察等级为乙级。岩土工程勘察单位浙江省化工工程地质勘察院。本次施工组织为横县市民中心建设工程土方开挖和基坑支护,基坑支护整体方案为:采用28#b型槽钢密打+1:2放坡开挖+喷射砼封面的方式进行护坡。2、基坑地质情况2.1本工程场地地貌类型是长江三角洲冲海舰平原,工程位于嘉兴市国际商务区四联村,规划三环南路沿线,场地现状为空地农田局步有鱼塘分布,场地条件基本能满足施工要求。 根据浙江省化工工程地质勘察院提供的岩土工程勘察报告,基坑开挖可能影响范围内的场地土层结构自上而下分述如下:层 素填土:杂色、松散,以粘性土为主,表部富含植物根茎、虫孔等,局部为生活垃圾或塘
14、底污泥。层厚一般在0.60m2.50m左右,平均层厚1.12m,层顶标高2.164.15m,平均标高2.72m,场地内均有分布。层 粉质粘土:褐黄色、可塑,局部软塑、湿,含铁、锰质结核、氧化铁等。稍有光泽、摇震反应无,干强度中等,中等韧性,层厚一般在1.40m2.70m左右,平均层厚1.85m,层顶标高1.131.99m,平均标高1.60m,场地内均有分布。层 淤泥质粉质粘土:灰色、软塑流塑,饱和。含有机质及腐殖质,局部夹粉土薄层。稍有光泽,摇震反应无,干强度中等,韧性中等,层厚3.105.80左右,平均层厚4.09m,层顶标高-1.050.32m,平均标高-0.25m,场地内均有分布。1层粘
15、土:暗绿色褐黄色,硬可塑,局部可塑,湿,含铁锰质结核、氧化铁等。切面光滑、摇震反应无,干强度高,韧性高。层厚2.10m4.90m,平均层厚3.48m,层顶标高-5.63-3.47m,平均标高-4.34m,场地内均有分布。本次采用1层(粘土)为框架桥基底持力层。3、基坑支护设计本工程属临时性基坑支护工程,基坑支护结构安全等级:三级,采用支护桩+1:2放坡开挖+喷射砼封面的方式进行护坡。根据地质勘察报告显示,土层地下水主要接受大气降水补给,本方案主要考虑在坡顶截水、坡底有组织排水等措施来排除地表水及雨水对基坑安全的影响。(1) 放坡开挖(2)根据地质报告建议,我们采用-2.7m以上为1:2放坡开挖
16、,并进行验算:一、 参数信息: 部位实测原地面高程设计框架桥底板底平均高程基坑开挖深度(m)西U12.533-3.445.973箱12.562-3.8396.401箱22.418-3.8596.277箱32.332-4.0796.411箱42.302-4.276.572箱52.194-4.5046.698箱62.355-4.5486.903箱72.489-4.2546.743东U12.607-3.8126.419东U22.562-3.2245.786东U32.557-2.5455.102东U43.300-1.6454.945东U53.320-0.9464.266东U62.893-0.2463.
17、139东U72.6780.4542.224条分方法:瑞典条分法;条分块数:50;考虑地下水位影响;基坑外侧水位到坑顶的距离(m):0.700基坑内侧水位到坑顶的距离(m):7.500 放坡参数:序号放坡高度(m)放坡宽度(m)平台宽度(m)12.75.5222.552荷载参数:序号类型荷载值(kPa)荷载宽度(m)距基坑边线距离(m)1满布25-土层参数:序号土类名称厚度(m)重度(kN/m3)粘聚力(kPa)内摩擦角()饱和重度(kN/m3)1填土2181014222粘性土1.8519.0222.216.6203淤泥质二4.0917.911.49.3204粘性土3.4819.9536.417
18、.220二、计算原理:根据土坡极限平衡稳定进行计算。自然界匀质土坡失去稳定,滑动面呈曲面,通常滑动面接近圆弧,可将滑裂面近似成圆弧计算。将土坡的土体沿竖直方向分成若干个土条,从土条中任意取出第i条,不考虑其侧面上的作用力时,该土条上存在着:1、土条自重,2、作用于土条弧面上的法向反力,3、作用于土条圆弧面上的切向阻力。将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数,考虑安全储备的大小,按照规范要求,安全系数要满足=1.3的要求。 三、计算公式:式子中:Fs -土坡稳定安全系数;c -土层的粘聚力;li-第i条土条的圆弧长度; -土层的计算重度;i -第i条土到滑动圆弧圆心与竖直方向的
19、夹角; -土层的内摩擦角;bi -第i条土的宽度;hi -第i条土的平均高度;h1i 第i条土水位以上的高度;h2i 第i条土水位以下的高度; 第i条土的平均重度的浮重度;q 第i条土条土上的均布荷载; 四、计算安全系数:将数据各参数代入上面的公式,通过循环计算,求得最小的安全系数Fs:第1步:安全系数=3.403,标高=-2.700,圆心X=1.586米,圆心Y=2.177米,半径R=6.253米示意图如下:第1步开挖内部整体稳定性安全系数 Fs=3.4031.30 满足要求!第2步:安全系数=1.715,标高=-5.200,圆心X=6.390米,圆心Y=6.657米,半径R=13.339米
20、示意图如下:第2步开挖内部整体稳定性安全系数 Fs=1.7151.30 满足要求!(2)喷射混凝土 挖出的作业面修理平整后,应尽快进行喷射混凝土,以稳定壁面,防止泥水及松散土塌落,封闭暴露土体喷射砼厚度为58cm。喷射细石砼强度为C20。在喷射砼护面上设泄水孔,泄水孔孔径为50mm,间距33m,按梅花形布置,泄水孔向外坡度为5,最低一排泄水孔高出坑底20cm。泄水孔应保持直通无阻,每排泄水孔应于护面背处设置反滤包。(3)悬臂式板桩采用28#b型槽钢密打,长度6m,悬臂长2.1m,入土深3.9m,高出坡面0.1m,考虑到基坑排水沟开挖计算入土深为3.6m。一、参数信息1.基本信息侧壁重要性系数:
21、1.0开挖深度度h(m):2.1基坑外侧水位深度hwa(m):1基坑内侧水位深度hwp(m):0.1桩嵌入土深度hd(m):3.62. 板桩材料信息悬臂板桩材料:28b号槽钢弹性模量E(N/mm2):206000强度设计值f(N/mm2):205桩间距t(m):0.28截面惯性距Ix(cm4):5130.45截面抵抗距Wx(cm3):366.463荷载参数序号类型荷载值(kPa)荷载宽度(m)距基坑边线距离(m)1局布1550.54地质勘探数据如下序号土类名称厚度(m)重度(kN/m3)粘聚力(kPa)内摩擦角()计算方法1淤泥质二3.117.911.99.9水土分算2粘性土4.219.953
22、9.817.6水土分算二、土压力计算1. 主动土压力计算1). 主动土压力系数Ka1=Tan2(45-1/2)=Tan2(45-9.900/2)=0.707 Ka2=Tan2(45-2/2)=Tan2(45-9.900/2)=0.707 Ka3=Tan2(45-3/2)=Tan2(45-9.900/2)=0.707 Ka4=Tan2(45-4/2)=Tan2(45-17.600/2)=0.536 2). 土压力、地下水以及地面附加荷载产生的水平面荷载第1层土:0.000 - 0.500 米 e1上 = q0+q1b0/(b0+2b1)Ka1-2c1(Ka1)0.5 = 0.0000.707-2
23、11.900(0.707)0.5 = -20.006 kN/m2 e1下 = m1h1+q0+q1b0/(b0+2b1)Ka1-2c1(Ka1)0.5 = (8.950+0.000)0.707-211.900(0.707)0.5 = -13.682 kN/m2 第2层土:0.500 - 1.000 米 e2上 = m1h1+q0+q1b0/(b0+2b1)Ka2-2c2(Ka2)0.5 = (8.950+12.500)0.707-211.900(0.707)0.5 = -4.850 kN/m2 e2下 = m1h1+m2h2+q0+q1b0/(b0+2b1)Ka2-2c2(Ka2)0.5 =
24、(17.900+12.500)0.707-211.900(0.707)0.5 = 1.474 kN/m2 第3层土:1.000 - 3.100 米 e3上 = m1h1+m2h2+q0+q1b0/(b0+2b1)Ka3-2c3(Ka3)0.5+(zj-hwa)-(mj-hwa)waKa310 = ( 18+12.500)0.707-211.900(0.707)0.5 + (1.000-1.000)-(1.000-1.000)1.0000.70710 = 1.474 kN/m2 e3下 = m1h1+m2h2+m3h3+q0+q1b0/(b0+2b1)Ka3-2c3(Ka3)0.5+(zj-hw
25、a)-(mj-hwa)waKa310 = (55.490+12.500)0.707-211.900(0.707)0.5+(1.000-1.000)-(2.100-1.000)1.0000.70710 = 41.262 kN/m2 第4层土:3.100 - 5.700 米 e4上 = m1h1+m2h2+m3h3+q0+q1b0/(b0+2b1)Ka4-2c4(Ka4)0.5+(zj-hwa)-(mj-hwa)waKa410 = ( 55+12.500)0.536-239.800(0.536)0.5 + (3.100-1.000)-(2.100-1.000)1.0000.53610 = -6.7
26、31 kN/m2 e4下 = m1h1+m2h2+m3h3+m4h4+q0+q1b0/(b0+2b1)Ka4-2c4(Ka4)0.5+(zj-hwa)-(mj-hwa)waKa410 = (107.360+12.500)0.536-239.800(0.536)0.5+(3.100-1.000)-(2.100-1.000)1.0000.53610 = 47.054 kN/m2 3). 土压力、地下水以及地面附加荷载产生的水平线荷载第1层土:0.000 - 0.500 米 Ea1 = 0 作用位置:h = 0 p第2层土:0.500 - 1.000 米 Z0 = h2e2下/(e2上+e2下) =
27、 0.500|1.474|/(|-4.850|+|1.474|) = 0.117 Ea2 = 0.5z0e2下 = 0.50.1171.474 = 0.086kN/m 作用位置:hp2 = z0/3+h2 = 0.117/3+4.700 = 4.739m 第3层土:1.000 - 3.100 米 Ea3 = 0.5(e3上+e3下)(h3-h2) = 0.5 (1.474+41.262)2.100 = 44.874kN/m 作用位置:hp3 = h3(2e3上+e3下)/(3e3上+3e3下)+h3 = 2.100(21.474+41.262)/(31.474+341.262)+2.600 =
28、 3.324m 第4层土:3.100 - 5.700 米 Z0 = h4e4下/(e4上+e4下) = 2.600|47.054|/(|-6.731|+|47.054|) = 2.275 Ea4 = 0.5z0e4下 = 0.52.27547.054 = 53.515kN/m 作用位置:hp4 = z0/3+h4 = 2.275/3+0.000 = 0.758m 土压力合力:Ea = Eai = 0.000+0.086+44.874+53.515 = 98.474kN/m合力作用点:ha = hiEai/Ea = (0.0000.000+4.7390.086+3.32444.874+0.758
29、53.515)/98.474 = 1.931m2. 水平抗力计算1). 被动土压力系数Ka1 = tan2(45+ 1/2)= tan2(45+9.900/2)=1.415 Ka2 = tan2(45+ 2/2)= tan2(45+9.900/2)=1.415 Ka3 = tan2(45+ 3/2)= tan2(45+17.600/2)=1.867 2). 土压力、地下水以及地面附加荷载产生的水平面荷载第1层土:2.100 - 2.200 米 e1上 = 2c1(Kp1)0.5 = 211.900(1.415)0.5 = 28.314kN/m2 e1下 = m1h1Ka1+2c1(Kp1)0.
30、5 = 1.7901.415+211.900(1.415)0.5 = 30.847kN/m2 第2层土:2.200 - 3.100 米 e2上 = (m1h1)Ka2+ 2c2(Kp2)0.5+(zj-hwp)(1-Kp210 = 1.7901.415+211.900(1.415)0.5 + (0.100-0.100)(1-1.415)10 = 30.847kN/m2 e2下 = (m1h1+m2h2)+ 2c2(Kp2)0.5+(zj-hwp)(1-Kp210 = 17.9001.415+211.900(1.415)0.5+(1.000-0.100)(1-1.415)10 = 49.909k
31、N/m2 第3层土:3.100 - 5.700 米 e3上 = (m1h1+m2h2)Ka3+ 2c3(Kp3)0.5+(zj-hwp)(1-Kp310 = 17.9001.867+239.800(1.867)0.5 + (1.000-0.100)(1-1.867)10 = 142.176kN/m2 e3下 = (m1h1+m2h2+m3h3)+ 2c3(Kp3)0.5+(zj-hwp)(1-Kp310 = 69.7701.867+239.800(1.867)0.5+(3.600-0.100)(1-1.867)10 = 208.670kN/m2 3). 土压力、地下水以及地面附加荷载产生的水平
32、线荷载第1层土:2.100 - 2.200 米 Ep1 = 0.5(e1上+e1下)h1 = 0.5(28.314+30.847)0.100 = 2.958kN/m 作用位置:hp1 = h1(2e1上+e1下)/(3e1上+3e1下)+h1 = 0.100(228.314+30.847)/(328.314+330.847)+3.500 = 3.549m 第2层土:2.200 - 3.100 米 Ep2 = 0.5(e2上+e2下)h2 = 0.5(30.847+49.909)0.900 = 36.340kN/m 作用位置:hp2 = h2(2e2上+e2下)/(3e2上+3e2下)+h2 =
33、 0.900(230.847+49.909)/(330.847+349.909)+2.600 = 3.015m 第3层土:3.100 - 5.700 米 Ep3 = 0.5(e3上+e3下)h3 = 0.5(142.176+208.670)2.600 = 456.100kN/m 作用位置:hp3 = h3(2e3上+e3下)/(3e3上+3e3下)+h3 = 2.600(2142.176+208.670)/(3142.176+3208.670)+0.000 = 1.218m 水平抗力合力:Ep = Epi = 2.958 + 36.340 + 456.100 = 495.398kN/m合力作用
34、点:hp = hiEpi/Ep = (3.5492.958 + 3.01536.340 + 1.218456.100)/495.398 = 1.364m三、验算嵌固深度是否满足要求根据建筑基坑支护技术规程(JGJ 120-99)的要求,验证所假设的hd是否满足公式: hpEpj - 1.20haEai 01.364495.398-1.21.01.93198.474=447.3430 满足公式要求!四、抗渗稳定性验算根据建筑基坑支护技术规程(JGJ 120-99)要求,此时可不进行抗渗稳定性验算!五、结构计算1、结构弯矩计算 主动土弯矩图(kNm) 被动土弯矩图(kNm) 主动土变形图(mm)
35、被动土变形图(mm) 悬臂式支护结构弯矩:Mc=-136.08kNm 最大挠度为:-52.29mm2、截面弯矩设计值确定: M = 1.250Mc = 1.25 1.0 -136.08 = -170.11kNm3、材料的强度计算: max=M/(xWx) x-塑性发展系数,对于承受静力荷载和间接承受动力荷载的构件,偏于安全考虑,可取为1.0; Wx-材料的截面抵抗矩: 366.46cm3; max = M/(x Wx) = -170.11 / (1.0 366.46 10-3) = -464.19kPaf = 205kPa经比较知,材料强度满足要求。(4)南侧雨水管道南侧雨水管道施工,待箱涵施
36、工完毕,混凝土达到一定强度,进行雨水管道施工,先在已打的钢板桩和箱涵上,安装围囹用小头直径20cm的松木作横向支撑,间距3m,按“先撑后挖,边挖边撑”的方法施工。4、施工条件、周边环境及管线布置4.1 自然条件(1)气候条件:本项目位于亚热带湿润季风气候区,温暖潮湿多雨,四季分明,冬夏季长,春秋季短,气候温和,雨量充沛,日照充足,无霜期长。冬季盛行大陆来的偏北风,以寒冷少雨天气为主;夏季盛行海洋来的东南风,以炎热多雨天气为主;春秋两季为冬夏季风交替时期,常出现冷暖、干湿多变的天气。年均总日照数2130.2小时,占可照时数48%;年平均气温15.4;年均降水量1054mm。工程开挖工期为60天左
37、右,施工时段冬季枯水期,抓住开挖施工的有利时机,合理安排施工,确保按期完成施工任务尤为重要。4.2 工程特点本工程建筑用地面积xxxxm2,开挖面积60998.87m2,其中两层地下室建筑面积43619.28m2。基坑开挖深度大,现场整平后标高约为59.2462.06m之间,基坑底标高为49.15m,开挖深度10.0912.91 m。4.3 周边环境及管线布置本工程场地地貌类型属江三角洲冲海积平原,工程位于嘉兴市国际商务区四联村,规划三环南路沿线。场地现状为空地、农田,局部有鱼塘分布。实测勘探孔口黄海高程范围2.16m4.15m,场地条件基本能满足施工要求。根据土层的岩性特征、成因年代、物理力
38、学性质、埋藏条件,将场地地下地基土划分数个工程地质层组。4.4 方案论证依据危险性较大的分部分项工程安全管理办法(建质200987号)中的关于深基坑开挖要求,开挖深度超过5m(含5m)的基坑(槽)土方开挖、支护、降水工程;开挖深度虽未超过5m,但地质条件、周围环境和地下管线复杂,或影响毗邻建筑(构筑)物的基坑(槽)的土方开挖、支护、降水工程,需要编制安全专项施工方案,并组织专家论证。该工程基坑开挖深度超过5m, 达到编制专家论证安全专项施工方案要求。三、施工部署1、工程目标1.1 工期目标及计划本支护工程计划安排工期为60日历天,须合理安排作业程序、机械、人力、物力,搞好施工过程中的衔接,优化
39、施工方案,注重工序质量控制,杜绝返工,确保满足合同工期要求。1.2 质量目标1、本工程施工合同要求:(1)质量要求:争创“南湖杯”。(2)工期要求:总工期530历天。(3)安全要求:确保“嘉兴市建筑安全文明施工标准化工地”。2、基坑施工要求 为了履行施工合同的要求,基坑施工的要求如下: (1)质量要求:合格。(2)进度要求:计划基坑开挖2016.9.152016.10.31,共45 历天。基坑开挖后待框架桥及U型槽结构施工完成且强度达到设计要求,再对基坑进行回填。3、安全要求:无安全事故。4、文明施工要求:围护到位,安放指示牌、警示牌。2、组织机构及项目管理2.1 项目管理组织机构图本工程按照
40、中华人民共和国国家标准建设工程项目管理规范GB/503262016成立“三环南路(新气象路南湖大道)工程项目经理部”,对工程进度、工程质量、安全生产、文明施工、环境保护及施工成本实施全过程管理。项目部将责任落实到人,以保证工程快速、优质、高效、安全竣工。项目部施工组织机构采用直线制管理模式进行管理,这样有利于指令能有效的传达。如下为项目管理组织机构图:项 目 经 理材料员施工员预算员资料员项目副经理项目技术负责人人安全员质检员施 工 队 组施 工 队 组2.2项目管理人员表序 号姓 名项目职务岗位证书号码1.朱仲怀项目经理2.祝森强项目副经理3.李荣项目技术负责人4.吴化清施工员5.陈小琳安全
41、员浙建安C(2010)06005276.毛宝鑫安全员7.金滢质检员8.金雪梅材料员9.张新华预算员10.资料员2.3项目管理措施(1)由项目经理按照职能分配将管理人员划分到位,执行各司其责,并协助合作。(2)总工长进行工作计划的安排及进行人力资源调配,且各主管工长要提前1个星期以上将工程材料计划做好,由材料员负责组织材料如期进场。(3)工作计划要按照总进度计划要求,每月、每周、每日的具体工作要求落实到责任人,并且实施后随即进行计划的复查,发现问题,及时改进,保证计划的实施。(4)本工程的施工范围广,工序作业多,交叉作业时,要有明确的专人专管专负责,要灵活机动的安排各工种的搭接、交接,在保证质量的前提下,争取利用全部的工作面进行施工。由于工序的交叉作业,难免出现各工种之间的碰撞、磨擦,这就要求工长具有高度的责任心及积极的工作态度,时时在施工现场进行工序质量的把握及矛盾的协调,并定期对工人进行安全教育及责任心教育。(5)质检员要真正起到全面监督工程质量的作用,保证每道工序施工能按照施工作业指导书进行,质量符合现行施工及验收规范的目标要求。2.4各施工管理人员职责2.4.1 项目经理:是工程履行合同的组织者和指挥者,对工程的进度、质量、安全负全面责
