太原南堰住宅小区28#楼拆塔方案.docx

太原市南堰住宅小区三期工程

TC60/15塔式起重机拆除方案

编 制：
审 批：
编制单位：
日 期：

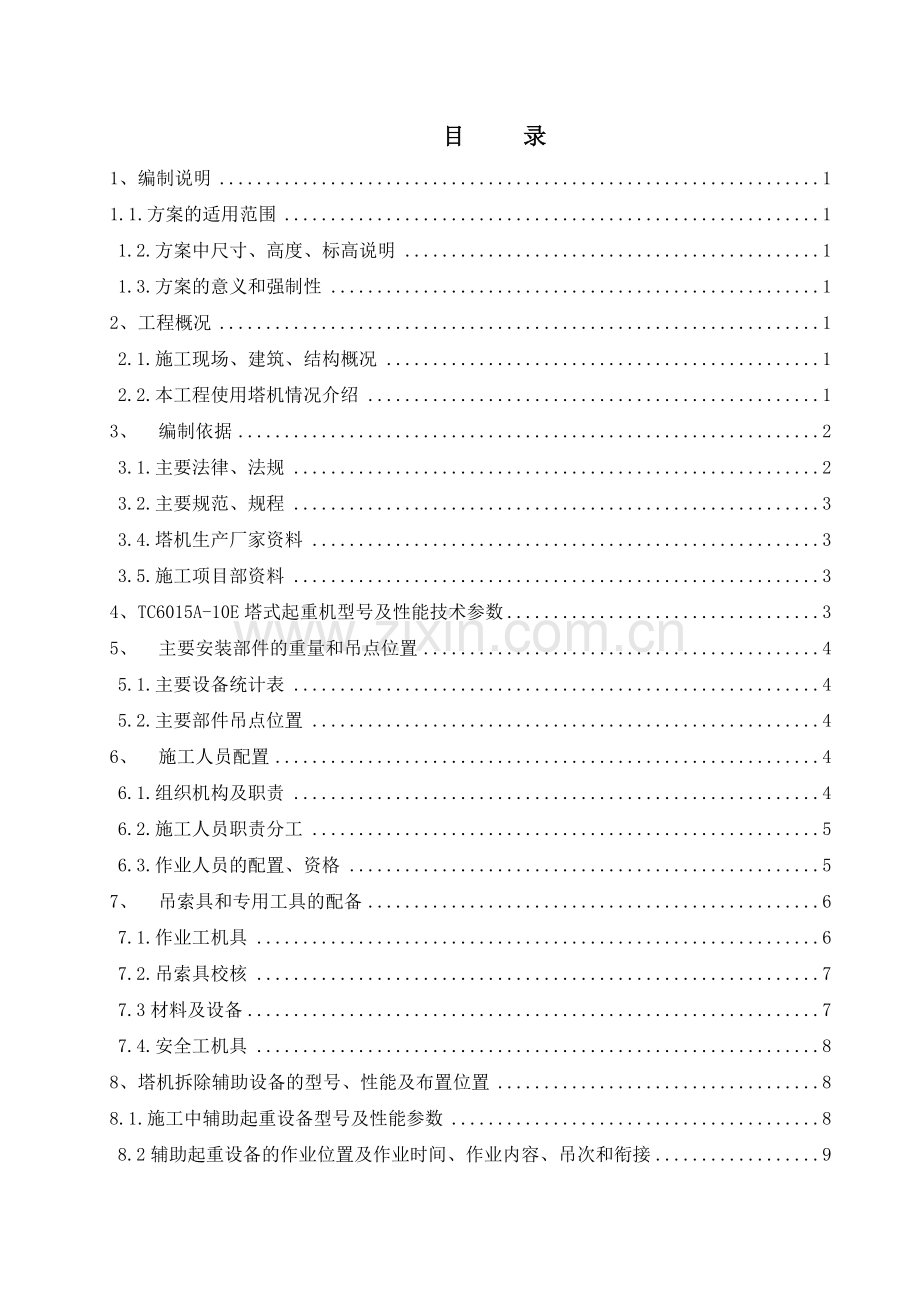

目 录
1、编制说明 1
1.1.方案的适用范围 1
1.2.方案中尺寸、高度、标高说明 1
1.3.方案的意义和强制性 1
2、工程概况 1
2.1.施工现场、建筑、结构概况 1
2.2.本工程使用塔机情况介绍 1
3、 编制依据 2
3.1.主要法律、法规 2
3.2.主要规范、规程 3
3.4.塔机生产厂家资料 3
3.5.施工项目部资料 3
4、TC6015A-10E塔式起重机型号及性能技术参数 3
5、 主要安装部件的重量和吊点位置 4
5.1.主要设备统计表 4
5.2.主要部件吊点位置 4
6、 施工人员配置 4
6.1.组织机构及职责 4
6.2.施工人员职责分工 5
6.3.作业人员的配置、资格 5
7、 吊索具和专用工具的配备 6
7.1.作业工机具 6
7.2.吊索具校核 7
7.3材料及设备 7
7.4.安全工机具 8
8、塔机拆除辅助设备的型号、性能及布置位置 8
8.1.施工中辅助起重设备型号及性能参数 8
8.2辅助起重设备的作业位置及作业时间、作业内容、吊次和衔接 9
9、塔机拆除和安全质量要求 9
9.1塔机拆除 9
9.2.塔机拆除安全要求 14
9.3.塔机拆除质量要求 16
10、重大危险源和安全技术措施 17
11、 应急预案 21
11.1机构与职责 21
11.2应急资源 22
11.3应急通讯 22
11.4警戒与治安 22
11.5人群疏散与安置 22
11.6教育、训练 22
11.7应急响应 23
11.8应急电话 23
12、作业的安全要求和环境条件 23
13、环境条件 26
14附录 26
14.1汽车吊站位平面图 26
14.2汽车吊拆除立面图 27
14.3 2台汽车吊拆除起重臂示意图 28
14.4 120t汽车吊性能表 29
14.5 260t汽车吊性能表 30

1、编制说明
1.1.方案的适用范围
由中国建筑第二工程局有限公司承建的山西省太原市南堰住宅小区三期工程28#楼，在结构施工阶段，使用一台TC6015A-10E塔式起重机（以下简称塔机）用于建筑结构施工垂直运输，现结构施工已经完毕，塔机即将拆除。为确保安全、顺利、及时的完成塔机的拆除作业，我公司技术人员经过现场勘查，与施工项目部有关技术人员研讨，结合该塔机说明书及国家相关标准、规定，编制了《太原市南堰住宅小区三期工程28#楼TC6015A-10E塔式起重机拆除方案》（以下简称《方案》）。
本方案仅用于太原市南堰住宅小区三期工程28#楼TC6015A-10E塔式起重机拆除施工作业。
1.2.方案中尺寸、高度、标高说明
1、《方案》中未注明的尺寸，单位均为mm。
2、除特殊说明外，《方案》中的“标高”均指相对标高，“塔机XX标高”均指塔机对应位置或部件相对某一水平基准面的竖向高度。
1.3.方案的意义和强制性
本《方案》是为保证塔机拆除工序能够顺利完成的作业指导书，《方案》中涉及到的所有有关人员及有关单位在作业全过程均应遵守本《方案》的规定。此外，所有有关人员及有关单位必须遵守该塔机的说明书进行施工作业，不得有悖于本塔机的说明书进行作业。
凡在《方案》中带有“严禁”、“必须”等词语的条款，任何人未经方案编制方同意都无权更改，必须严格遵守、按要求执行。
《方案》中涉及到的所有有关人员及有关单位必须服从统一指挥。
2、工程概况
2.1.施工现场、建筑、结构概况
结合本工程现场情况，使用一台TC6015A-10E塔机用于结构的吊装运输，该工程位于山西省太原市晋源区南堰村。
工程名称：山西省太原市南堰住宅小区三期28#楼工程
承建单位：中国建筑第二工程局有限公司
2.2.本工程使用塔机情况介绍

本工程塔机实际使用情况如下表：
塔机型号：
TC6015A-10E
安装臂长：
55m
基础形式：
支腿固定式
顶升方向：
东
选用基础承台尺寸：
7000mm×7000mm×1300mm
塔机安装处需要达到的地基承载力：
110KPa
基础承台上表面标高：
-6.82m（相对±0）
拆除高度：
21m（4个标准节）
相对（±0）高度：
17.18m
拆除塔机辅助起重设备：
260t、120t汽车吊一台
3、 编制依据
3.1.主要法律、法规
序号
名称
编号
国 家
中华人民共和国建筑法
中华人民共和国主席令第91号
中华人民共和国安全生产法
中华人民共和国主席令第70号
《建筑起重机械安全监督管理规定》
中华人民共和国建设部令第166 号
建设工程安全生产管理条例
国务院令第393号
行业
建筑工程施工现场管理规定
建设部令1991年第15号
危险性较大的分部分项工程安全管理办法
建设部建质【2009】87号
《建筑施工特种作业人员管理规定》
建质[2008]75号
《建筑起重机械备案登记办法》
建质[2008]76号
3.2.主要规范、规程
序号
名称
编号
国
家
起重设备安装工程施工及验收规范
GB50278 - 2010
塔式起重机安全规程
GB5144-2006
塔式起重机
GB/T 5031-2008
《重要用途钢丝绳》
GB8918-2006
行
业
建筑机械使用安全技术规程
JGJ33-2001
施工现场临时用电安全技术规范
JGJ46 -2005
建筑施工安全检查标准
JGJ59-2011
建筑施工塔式起重机安装、使用、拆卸安全技术规程
JGJ196-2010
塔式起重机操作使用规程
JG/T100
3.4.塔机生产厂家资料
TC6015A-10E塔机说明书
3.5.施工项目部资料
1. 太原市南堰住宅小区三期工程28#楼工程施工图纸（平面图、立面图）。
2. 太原市南堰住宅小区三期工程28#楼工程施工组织设计。
4、TC6015A-10E塔式起重机型号及性能技术参数
TC6015A-10E塔机基本性能参数如下表：
塔机型号：
TC6015A-10E
最大臂长：
60m
自由高度：
60m
自由高度时塔身组合：
1个过渡节＋17个标准节
额定起重力矩：
125t·m
最大起重量：
10t
最大臂长时的起重量：
2倍率：
1.5t
4倍率：
1.37t
生产厂家：
长沙中联重工科技发展股份有限公司
第一道附着框最高位置：
45m （ 第13个标准节处）
附着框以上标准节数量：
13个标准节（不含安装附着框的标准节）
两道附着框之间间距：
27m （9个标准节）
5、 主要安装部件的重量和吊点位置
5.1.主要设备统计表
序号
名称
数量（件）
单重（ kg ）
1
过渡节L68G21
1
4150
2
标准节L68A1
1
1800
3
爬升架
1
5100
4
回转总成
1
5650
5
回转塔身
1
1380
6
司机室
1
500
7
塔顶
1
1550
7
平衡臂总成
1
6500
8
55米起重臂总成
1
8100
9
55米起重臂平衡重
1
2*3000+3*1950+3*1650
5.2.主要部件吊点位置
1.平衡臂长度为14m，重心为：距平衡臂根部8.5m；
2.起重臂长度55m，重心为：距起重根部19.8m；
6、 施工人员配置
6.1.组织机构及职责
施工项目部组织机构
根据施工合同或协议的要求、对塔机拆卸、运输全过程进行管理和监控，确保质量目标、工期目标的实现，确定如下组织机构，并明确分工职责：

6.2.施工人员职责分工
施人员职责分工职 务
姓 名
工 作 职 责
项目负责人

负责整个项目实施，保证工期、质量安全处于受控状态。
技术负责人

负责技术方案制定，确保方案的正确性，科学性和可行性。
安全负责人

落实安全责任制度，负责检查，监督现场人、机、物安全性、可靠性，制止违章作业，消除可能存在的安全隐患。
现场工长

负责现场的统一安排和现场指挥。
安装负责人

负责现场的吊装指挥；负责每日的工作安排，安全交底、工作记录，严格执行施工方案，制止任何违章作业。
6.3.作业人员的配置、资格
序号
工种
名单
资格
职责
1
班长
1
具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环要求。
1. 负责组织安排施工人力，物力。严格按照方案的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。
2. 认真组织安装工作班前安全交底
3. 负责施工前的安全设施的检查与落实,对危险的地点设置安全监护人.
4. 发生质量、安全事故立即上报，同时组织本班组职工按照“四不放过”的原则认真分析。
2
技术员
1
熟悉本专业技术管理。
1. 负责施工工作安全技术交底
2. 负责施工工作安全技术措施的编制和安全施工的监督
3. 监督检查施工措施的执行情况
4. 协助班组长进行施工现场的安全检查,及时解决施工过程中出现的问题
5. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。
3
安全员
1
熟悉本专业技术管理。
1. 负责施工工作安全技术交底
2. 负责施工工作安全技术措施的编制和安全施工的监督
3. 监督检查施工措施的执行情况
4. 协助班组长进行安装现场的安全检查,及时解决施工过程中出现的问题
5. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。
4
起重工
2
掌握起重施工技术，持有国家相关部门颁发的上岗证书。
1.负责设备的吊装作业。
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
5
电工
1
掌握电气技术，持有国家相关部门颁发的上岗证书。
1.负责设备电气部分的作业。
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
6
液压工
1
掌握液压系统技术，持有国家相关部门颁发的上岗证书
1.负责设备液压部分的作业。
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
7
操作工
4
掌握起重操作技术，持有国家相关部门颁发的上岗证书。
1.进行各部件的安装。
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
8
信号工
1
熟悉本专业操作规程
1.负责安装过程中的指挥信号。
9
总指挥
1
熟悉本专业施工工艺流程、质量和安环要求，具备很好的协调和组织能力，能冷静的处理施工中突发事件。
1.全面负责施工中的质量和安全问题。
2.对各个危险源进行监控。
3.处理施工中的突发事件。
7、 吊索具和专用工具的配备
7.1.作业工机具
序号
名称
规格
精度等级
单位
备注
1
钢丝绳扣
￠24×5m

2对
合格
2
钢丝绳扣
￠22×2m

2对
合格
3
倒　链
2t、3t

各2个
合格
4
卡　环
3t

4个
合格
5
卡　环
5t

4个
合格
6
大 锤
20磅

2把
合格
7
大 锤
18磅

2把
合格
8
手锤
6/8磅

2把
合格
9
溜绳
16×50m

1根
合格
10
小绳扣
18×2m

1根
合格
11
活动扳手

一套
合格
注：钢丝绳规格：上表中所有的钢丝绳规格均为：6×37（a)类，纤维芯，钢丝公称抗拉强度为1770MPa。
7.2.吊索具校核
￠24钢丝绳的破断拉力为33.6t，￠22钢丝绳的破断拉力为28.3t，吊装用钢丝绳的安全系数不低于6。
拆除时钢丝绳承载能力计算：单根破断力（KN）×编插系数（0.75）×安全使用系数（1/6）×根数×吊装角度参数
拆除起重臂时：（4×￠24，角度为60°，卡具：2×5t卸扣）
｛33.6t×0.75×1/8×2×sin60°｝×2=10.9t 满足要求；
拆除平衡臂总成时：（4×￠24，角度为60°，卡具：4×3t卸扣）
33.6t×0.75×1/8×4×sin60°=10.9t 满足要求；
拆除回转及塔顶总成时：（2×￠22，角度为90°，卡具：1×5t）
28.3t×0.75×1/8×4×sin90°=10.6t 满足要求；
拆除爬升架时：（4×￠24，角度为60°，卡具：4×3t卸扣）
33.6t×0.75×1/8×4×sin60°=10.9t 满足要求；
7.3材料及设备
施工设备及材料统计表
序号
名称
规格
材质
单位
数量
备注
1
道木
160×250×2500
/
根
20
/
2
半圆管
/
/
个
12
/
3
铅丝
#10
/
盘
1
/
4
对讲机
/
/
部
4
/
5
木方
160×150×300
/
根
20
/
6
氧气
/
/
瓶
1
/
7
乙炔
/
/
瓶
1
/
7.4.安全工机具
安全工机具应包括：安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等施工必备的安全工机具。
施工安全用具统计表
序号
名 称
规格 格
单位
数量
备注
1
安全警戒绳
/
m
100
完好
2
安全帽
玻璃钢
个
10
保证每人一个
3
安全带
/
条
10
完好
4
工具袋
/
个
3
完好
5
防滑鞋
/
双
10
保证每人一双
6
灭火器
/
台
2
合格
7
海员手套
/
双
10
保证每人一双
8、塔机拆除辅助设备的型号、性能及布置位置
8.1.施工中辅助起重设备型号及性能参数
本次塔机拆除作业共计使用1台260t和1台120t汽车吊进行施工作业,汽车吊性能参数。
辅助起重设备型号：
120t汽车吊
前后支腿间距：
9m
车身宽度：
3m
车身总长：
19.75m
支腿完全展开宽度：
9m
整机自重：
44t
配重重量：
29.4t
汽车吊的单支腿反力：
60t

辅助起重设备型号：
260t汽车吊
前后支腿间距：
9m
车身宽度：
3m
车身总长：
19.75m
支腿完全展开宽度：
9m
整机自重：
54t
配重重量：
97.4t
汽车吊的单支腿反力：
120t
8.2辅助起重设备的作业位置及作业时间、作业内容、吊次和衔接
8.2.1辅助起重设备的作业位置及场地尺寸
辅助起重设备的作业时间、作业内容、吊次和衔接
作业位置
作业时间
作业内容
吊次
衔接
260t吊车

拆除过渡节
8

拆除标准节

拆除爬升架

拆除回转总成含司机室

拆除塔头总成含回转塔身

拆除平衡臂总成

拆除部分平衡重

拆除剩余平衡重

120t吊车

拆除起重臂总成
1
9、塔机拆除和安全质量要求
9.1塔机拆除
注：塔机拆除前必须对塔身垂直度进行测量，垂直度在允许范围之内，方可拆除。
塔机拆除最后1道锚固时剩余共1节过渡节和17节标准节，塔机降至剩余1节过渡节和4节标准节时拆除。
塔机降节及拆除时严格按照说明书进行操作。
9.1.1塔机拆除工工艺流程
拆除平衡重
拆除3t平衡重
拆除起重臂

拆除平衡臂
拆除爬升架
拆除标准节

拆除塔顶（含回转塔身）
检查各零部件
塔机降节
拆除回转支承总成
拆除过渡节

9.1.2塔机拆除具体作业过程
1. 标准节降节
降节前首先要检查油缸、液压泵站的完好，若缺油及时补充，并严格按拆除工序进行。
落节步骤：液压顶升系统由液压泵（一般高压采用柱塞泵，中高压采用齿轮泵）、液压缸、换向阀、平衡阀、液压锁、油箱、油管及接头等元件组成。为适应塔机安装、拆卸的需要，液压顶升系统将泵、阀、油箱等做成一体，组成液压泵站，并采用快速接头及液压缸连接。
液压顶升系统的安装、使用和注意事项
1、选用专用的液压油。
2、液压缸必须用销轴与塔身连接固定好。
3、正确连接液压泵站与液压缸之间的高压胶管。
4、启动液压缸时，先进行试运转，待一切正常后，在进行正常运转。
5、经常检查各处接头连接是否严密、不得发生漏油现象。
6、在拆卸高压胶管时，活塞杆须全部收回并固定，方可拆除。
7、落节时不可转动塔机起重臂。
2.拆下平衡重
55m起重臂长度的配重组成如下：
起重臂长度（m）
55
配重臂长度（m）
14
配重块数量
2*3t+3*1.95t+3*1.65t =16.8t
拆除平衡重时，用卡环将钢丝绳连接在平衡重吊耳上，吊至地面码放整齐待配装车运出现场。剩余1块3t平衡重。
拆除平衡配重时，辅助起重设备及工器具如下表：
部件名称：
平衡重
钢丝绳：
2根￠22×2m
卡具：
1×5t
吊装重量：
3t和1.95t
吊装高度：
18m
辅助起重设备：
260t汽车吊
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径34.5m，臂杆长度62.5m,额定载荷为14.4t，实际载荷为3t,负荷率为20.8%。其余重量忽略不计。
说明：1.吊装高度指所拆除部件拆除时，相对塔机基础上表面的高度。
2.辅助起重设备站位标高是指辅助起重设备的支腿相对基础上上表面的高度。
3.拆除起重臂总成
2台汽车吊拆除起重臂时，必须专人指挥汽车吊，严禁2人或多人同时指挥。
根据塔吊说明书，45m起重臂的重量为6.639t，重心位置位于起重臂重心位置位于距臂根17m处。由于现场原因，拆除塔机起重臂根据现场实际情况具体操作方法为：
1) 先使用120t汽车吊拆除10m起重臂吊放至地面待配装车运出现场；
2) 在使用120t汽车吊用钢丝绳吊在距起重臂端部2m距离，将塔机起重臂端部抬高15º-20º，使用塔机主卷扬机构将塔机起重臂拉杆绷紧，拆除起重臂拉杆与塔顶连接销轴将起重臂拉杆按照说明书要求防止起重臂上弦杆以8#铅丝绑扎牢固；
3) 最后使用260t汽车吊用钢丝绳吊在距起重臂根部2m位置，拆除起重臂与回转塔身连接销轴，汽车吊向南转出塔身，2台汽车吊将起重臂整体向东移动，起重臂端部转出商业5#楼东侧墙体后将塔机起重臂放置地面解体待配装车运出现场。
拆除起重臂（45m）总成时，辅助起重设备及工器具如下表：
部件名称：
起重臂
钢丝绳：
4根￠24×5m
卡具：
2×5t
吊装重量：
6.639t
重心位置：
距根部17m
吊装高度：
18m
辅助起重设备：
120t、260t汽车吊各1台
辅助起重设备站位标高：
+6.82m
120t汽车吊：作业半径26m，臂杆长度49m,额定载荷为7.6t，实际载荷为2.4t,负荷率为31.5%；260t汽车吊：作业半径26m，臂杆长度67.5m,额定载荷为13.2t，实际载荷为4.2t,负荷率31.8%。
4.拆除剩余一块3t平衡重
拆除平衡重时，用卡环将钢丝绳连接在平衡重吊耳上，吊至地面码放整齐待配装车运出现场。拆除配重时。
拆除平衡配重时，辅助起重设备及工器具如下表：
部件名称：
平衡重
钢丝绳：
2根￠22×2m
卡具：
1×5t
吊装重量：
3t
吊装高度：
18m
辅助起重设备：
260t汽车吊
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径26m，臂杆长度67.5m,额定载荷为13.2t，实际载荷为3t,负荷率为22.7%。
5.拆除平衡臂总成
a).将平衡臂转至易于拆除的位置
b).用两对钢丝绳分别连接在平衡臂上固定的4个吊点位置；
c).打开平衡臂根部与回转塔身的联接销轴，离开回转塔身后慢慢放至地面待配装车运出现场。
拆除平衡臂时，辅助起重设备及工器具如下表：
部件名称：
平衡臂总成
钢丝绳：
4根￠24×5m
卡具：
4×5t
吊装重量：
6.5t
重心位置：

吊装高度：
18m
辅助起重设备：
260t汽车吊一台
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径28m，臂杆长度67.5m,额定载荷为12.4t，实际载荷为6.5t,负荷率为52.4%。
6.拆除塔顶（含回转塔身）
拆除塔顶与回转支承的连接销轴。
拆除塔顶时，辅助起重设备及工器具如下表：
部件名称：
塔顶（含回转塔身）
钢丝绳：
2根￠22×2m
卡具：
1×5t
吊装重量：
2.93t
重心位置：

吊装高度：
23m
辅助起重设备：
260t汽车吊
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径36m，臂杆长度67.5m,额定载荷为9.7t，实际载荷为2.93t,负荷率为23.7%。
7.拆除回转支承总成
汽车吊拆除回转总成时用钢丝绳用卡环连接在塔机回转上支座的4个耳座，打开销轴找好平衡后将其吊下，平放在地面待装车运出场；
拆除回转支承总成时，辅助起重设备及工器具如下表：
部件名称：
回转支承总成
钢丝绳：
4根￠24×5m
卡具：
4×5t
吊装重量：
6.15t
重心位置：

吊装高度：
12m
辅助起重设备：
260t汽车吊一台
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径36m，臂杆长度67.5m,额定载荷为9.7t，实际载荷为6.15t,负荷率为63.4%。
8.拆除爬升架
汽车吊拆除爬升架时用钢丝绳卡环连接在塔机爬升架的4个耳座上。
拆除爬升架时，辅助起重设备及工器具如下表：
部件名称：
爬升架
钢丝绳：
4根￠24×5m
卡具：
4×5t
吊装重量：
5.1t
重心位置：

吊装高度：
12m
辅助起重设备：
260t汽车吊一台
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径36m，臂杆长度67.5m,额定载荷为9.7t，实际载荷为5.1t,负荷率为52.6%。
9.拆除标准节和过渡节
拆除标准节与过渡节的连接销轴。然后用汽车吊将节依次吊至地面。
部件名称：
标准节
钢丝绳：
4根￠24×5m
卡具：
4×5t
吊装重量：
标准节：
1.8t
吊装高度：
12m
标准节：
1.8t
9m
标准节：
1.8t
6m
标准节：
1.8t
3m
过渡节：
4.15t
吊装高度：
0.8m
辅助起重设备：
260t汽车吊一台
辅助起重设备站位标高：
+6.82m
260t汽车吊：作业半径36m，臂杆长度67.5m,额定载荷为9.7t，拆除过渡节时，实际载荷为4.15t,负荷率为59.3%，拆除标准节时忽略不计。
9.2.塔机拆除安全要求
9.2.1塔机拆除安全要求
A.通用安全要求
(1) 进入施工现场，必须遵守施工现场各项安全规定，服从工地安全管理人员管理。
(2) 进入施工现场，必须戴安全帽。高处作业必须穿防滑鞋、系安全带。
(3) 拆装塔吊时必须执行拆立安全操作规程，严禁违章作业，严禁违章指挥。
(4) 所有施工人员必须持证上岗且不得做超出专业作业范围其它特殊工种的工作。
(5) 高处作业时，禁止用投掷的方法传递工具、零件，防止发生物体打击事故。
(6) 严禁酒后作业。工作中必须精力集中，不得说笑或做与作业无关的事情。特别是高处作业人员，严禁在高处追逐打闹，防止高处坠落。
(7) 非电工禁止触动电气设备，防止触电。非司机禁止触动电器开关防止发生机械伤害。
(8) 施工前做好安全交底，明确信号、明确分工、各负其责、上下呼应、互相配合，确保安全完成拆装任务。
(9) 风力超过4级（7.9m/s），严禁塔机降节作业，风力超过5级（10.7m/s），严禁塔机拆除作业。
B.专项安全要求
a. 高处作业
(1) 所有参加高处作业人员必须持有经建设部有关部门培训、考核合格，取得建设部《职业技能岗位证书（塔机拆装）》证并持证上岗。
(2) 作业前，必须对所使用的吊索具、工具进行检查及试验，发现异常必须及时解决。
(3) 高处作业人员必须穿防滑鞋，系安全带。
(4) 高处作业所有工具及销轴、螺丝等小件零件必须用工具袋携带上下塔吊。严禁用投掷的方法传递工具、零件，防止发生物体打击事故。
(5) 塔顶三件（平衡臂、起重臂、平衡重）必须按照顺序连续作业，禁止长时间停顿。
(6) 吊装塔件时，必须锁好钢丝绳并经过试吊确认无误时方可发出起升信号。
(7) 拆装过程中，必须做到“活完脚下清”，所有工具、零部件（销轴、螺丝等）必须放在指定位置。
(8) 作业过程中，要做到“互相提醒、互相照应、互相监督”。
(9) 严禁在高处追逐打闹，防止高处坠落。
(10) 作业过程中，必须严格执行拆装工艺规定的拆装顺序，严禁逆序拆装。
b. 地面作业
(1) 在安装工作前，应划定作业区。在拆装过程中，塔吊周围12m；为拆装作业区，凡与拆装作业无关人员禁止入内。
(2) 进入施工现场，必须戴好安全帽，并系好下额带。
(3) 塔吊部件未安装前，应码放整齐、稳定，防止倾倒、滑落。
(4) 除信号指挥外，任何人不得发出指挥信号（紧急情况除外）。
(5) 摘挂钩时注意互相照应，防止出现挤伤、压、砸伤等。
c.信号指挥
(1) 必须专人指挥，信号指挥人员应持有《职业技能岗位证书（塔机拆装）》证并持证上岗。拆立塔作业时为双人指挥，原则上以高处作业信号指挥为主。
(2) 上下信号指挥应密切联系、配合默契，拆塔之前明确信号交接部位（高度），尽量避免两人同时发出指挥信号的现象。
(3) 信号指挥在发出指挥信号之前，应再次检查吊点位置、部件重量是否与起重设备性能相符、是否有未经固定的另散件、被吊物上、下方是否有人等，确认无误方可发出指挥信号。
d.司机
(1) 塔吊司机需持证上岗。
(2) 必须听从信号指挥 。没有接到明确的指挥信号，不得起钩或落钩。
C. 文明施工要求
(1) 现场施工人员，必须统一着装，佩带上岗证。
(2) 施工废料必须及时清理，做到“工完、料净、场地清”。
(3) 设备现场摆放必须整齐且下垫道木或方木。
(4) 施工现场应用标准化安全围栏围起来，做到整齐美观。
(5) 施工现场标准化设施（焊机箱、）应摆放整齐，统一布置。
(6) 塔机组合及吊装采用气瓶供气，现场的氧、乙炔瓶应放在专门的氧气乙炔架子内，并且统一布置。
(7) 现场电源线、气体带子和电焊机的一、二次线走向要规范整齐。
(8) 施工人员要保护好设备清洁和表面完好，表面有污物的，应在地面擦拭干净再吊装就位。
9.3.塔机拆除质量要求
9.3.1质量目标
(1) 达到质量认证要求。
(2) 拆除设备完好率100%。
(3) 相关拆除记录齐全，真实可靠，准确率100%。
(4) 确保人员和设备无损伤，顺利完成拆除作业。
9.3.2质量保证措施及质量通病预防
项次
质量通病
预防措施
1
拆除作业前未对设备进行全面检查
在对整机进行拆除作前，拆装人员，尤其是拆装队的负责人应对塔机进行全面的检查，确保钢结构无裂纹及不可恢复的塑性变形，焊缝无开裂现象，各安全装置齐全、有效，如发现问题应及时的采取措施，以免在塔机拆除作过程中发生事故。
2
施工工艺粗糙
要求在施工准备阶段，技术人员在熟悉图纸、规范、标准的基础上，根据具体的施工条件，制定周密可行的施工技术措施。施工前作好技术交底工作，使每个施工人员都清楚安装过程中需控制的质量标准。施工人员在熟悉各种构件的特点后，参考以往的施工经验，确定一套科学的施工方法，并在施工中不断总结经验，使施工方法日趋完善和合理。
3
吊索具未进行检查和使用不当
塔吊的拆除作业的吊装工具主要是钢丝绳和卡扣，在进行吊装作业前，应对各吊装的吊索具进行全面的检查，确保钢丝绳无断丝、断股现象，对已达到报废标准的应停止使用，卡具无严重变形和磨损。在进行部件吊装时，拆装队负责人首先要对待拆除部件的重量要非常清楚，尤其是重量较大的部件，严格按照施工的方案选用吊索具，保证6倍以上的安全系数。
9.3.3质量保证措施
为了保证塔机拆除质量，树立良好的质量信誉，全面贯彻落实公司制定的质量管理作业文件，实现对施工过程的有效控制，特制定以下控制措施：
(1) 作业前由技术员及工长组织作业人员认真学习图纸、资料，了解作业技术要求，掌握作业方法和作业要领。同时宣传质量，提高意识，加强作业人员的工作责任心。
(2) 对重要工序的作业方法、作业要领，应进行作业前的施工技术培训。
(3) 认真做好作业前的技术交底工作，使每个作业人员充分的理解施工工艺和技术要求，达到作业人员对工作心中有数，交底后必须双方签字。
(4) 班长和安全员认真作好作业过程的质量监督控制，确保每一道工序的施工质量以及工序间合理衔接，不留缺陷，不留尾工，认真做好作业后的自检工作。
(5) 对作业中容易发生的质量问题，作业前做出预测，并采取有效的、可操作的预防措施，消除施工质量缺陷。
(6) 作业中发现设备缺陷或施工质量问题，及时向技术员提出并采取措施后进行处理。重大质量问题必须停工，待提出处理意见或制定整改措施后方可进行整改。
(7) 积极配合项目部工程管理部门和监理的质检工作，对查出的质量问题积极并及时的进行处理。
9.3.4作业过程中控制点的设置
序号
作业控制点
检验单位
见证
方式
班组
专业
公司
项目质检部门
监理
1
施工中防止部件磕碰和交叉作业现象
★

★

R
2
作业工机具、卡索具完好无损，无人员、设备损伤
★

★

S
3
各组件、零部件安全顺利安装、拆除，无损坏或变形
★

★

W
4
做好各组件、零部件拆除后清点、整理和存放工作。
★

★

W
5
作业方法应该按照说明书和本方案要求严格执行
★

★

R
见证方式:R － 记录确认点；W － 见证点；H － 停工待检点；S － 连续监视监护
10、重大危险源和安全技术措施
序号
活动
内容
危险因素
可能导制的事故
控制措施
实施负责人
危险源
具体描述
1
吊装作业
照明灯
施工现场照明灯配置不足，导致现场无充足照明。
作业人员发生坠落
在每个作业点安装充足的照明灯具并正常投入使用。
陈明纯
2
焊接作业
焊渣
施工使用电焊，焊渣散落。
烧伤他人
采取有效隔离防护措施，高处焊接、切割等动火作业下方必须使用防火毯。
陈明纯
3
平台作业
临时施工平台
临时施工平台搭设、使用不合理
发生高空坠落
专业人员搭设，验收合格并挂牌后方可施工，并不得超载使用。
陈明纯
4
吊装作业
安全标志被挪动
现场设置的各种安全设施被挪动他用
人生意外伤害
现场设置的各种安全设施严禁挪动或移作他用。
陈明纯
5
高处作业
高空坠物
高空坠物
坠物伤人
高处作业人员应配带工具袋，较大的工具应系保险绳；传递物品时严禁抛掷。
陈明纯
平台、步道等
高处作业的平台、走道、斜道搭设不规范
高处坠落
高处作业的平台、走道、斜道等应装设由上下两道栏杆（上道栏杆高1.05m~1.2m，下道栏杆高0.5m~0.6m）和栏杆柱组成的防护栏杆和18cm高的挡脚板，或设防护立网。
陈明纯
孔洞等
高处作业区周围的孔洞、沟道等未设盖板、安全网或围栏。
高处坠落
高处作业区周围的孔洞、沟道等应设盖板、围栏；屋架或作业面下方悬空处铺设安全网。
陈明纯
6
吊装作业
天气
大风、恶劣气候时露天高处作业
机械伤害
遇有五级及以上大风或恶劣气候时，应停止露天高处作业。
陈明纯
7
吊装作业
吊装物
在吊装物下接料或逗留，坠物伤人
坠物伤人
起重工作区域内无关人员不得逗留或通过；起吊过程中严禁任何人员在起重机伸臂及吊物的下方逗留或通过。设警戒区域，设专门监护人，拒绝任何人通过。
陈明纯
8
吊装作业
交叉作业
垂直交叉作业
机械伤害
施工中应尽量减少立体交叉作业。必需交叉时，施工面尽量错开，以减少干扰；无法错开的垂直交叉作业，层间必须搭设严密、牢固的防护隔离设施。
陈明纯
9
打磨作业
飞溅
飞溅伤人
飞溅伤人
从事有飞溅物的作业时，施工人员戴护目镜。
陈明纯
10
作业人员状态
作业人员
作业人员施工态度不端正
高处坠落、伤害他人
施工人员严禁嬉戏、打斗，严禁酒后进入施工现场。
陈明纯
11
施工用电
作业电动工具
电动作业工具漏电
触电伤害
使用前进行检查，确认电动工具完好并装有漏电保护器
陈明纯
电源接头、电线等
私拉乱接电源，电源线使用不当等
触电伤害
严禁私拉乱接电源，电源拆接、维护由专业电工负责。
配电箱必须装设漏电保护器，做到一机一闸一保；用电设备的电源引线长度不得大于5m；距离大于5m时应设便携式电源箱或卷线轴；便携式电源箱或卷线轴至固定式开关柜或配电箱之间的引线长度不得大于40m，且应用橡胶软电缆；电工对电源的接线、布线要执行三相五线制；工作零线与保护零线不能混用。
陈明纯
12
吊装作业
钢丝绳
钢丝绳达不到吊装要求
吊装物坠落伤人
钢丝绳必须有6倍以上保险系数并在与吊物尖锐棱角接触处垫半圆管、木方或胶皮。
陈明纯
吊挂物
吊挂不牢固
钢丝绳与管道接触处垫防滑物，吊挂生根牢固并进行二次保护。
陈明纯
吊装物
辅助起重设备负荷率超过允许范围
辅助起重设备吊装一物件时：1 绑扎时应根据物件的重心位置进行绑扎；2 在起吊过程中应垂直起落，且负荷率不得超过90%。
陈明纯
13
作业人员作业
作业人员
典型违章行为
作业人员受到伤害
施工现场严禁出现下列违章行为：
1、使用无齿锯时锯片未紧固。
2、在转动的无齿锯片上直接研磨物件。
3、使用大锤、手锤等工具时带手套。
4、操作电动设备（机具）、电焊机等工作完毕后，未把控制器拨至零位、未切断电源就离开现场。
5、用安全带当传递或绑扎绳使用。
6、倒链（手动葫芦）的挂钩或吊钩直钩挂在物体或结构上使用。
陈明纯
14
吊装作业
吊索
吊挂绳夹角过大
吊装物滑落伤人
吊挂绳之间夹角不宜大于100°，避免绳索受力过大。
陈明纯
吊装机械及员装物
起吊前未检查机械及吊装物
