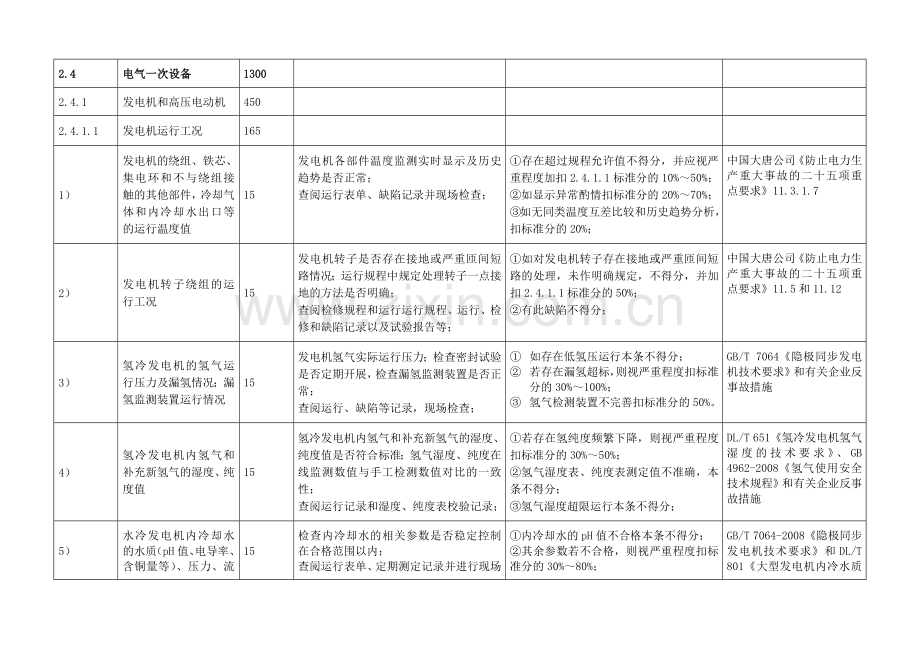

安全性评价标准-电气.docx

2.4
电气一次设备
1300

2.4.1
发电机和高压电动机
450

2.4.1.1
发电机运行工况
165

1）
发电机的绕组、铁芯、集电环和不与绕组接触的其他部件，冷却气体和内冷却水出口等的运行温度值
15
发电机各部件温度监测实时显示及历史趋势是否正常；
查阅运行表单、缺陷记录并现场检查；
①存在超过规程允许值不得分，并应视严重程度加扣2.4.1.1标准分的10%～50%；
②如显示异常酌情扣标准分的20%～70%；
③如无同类温度互差比较和历史趋势分析，扣标准分的20%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.3.1.7
2）
发电机转子绕组的运行工况
15
发电机转子是否存在接地或严重匝间短路情况；运行规程中规定处理转子一点接地的方法是否明确；
查阅检修规程和运行运行规程、运行、检修和缺陷记录以及试验报告等；
①如对发电机转子存在接地或严重匝间短路的处理，未作明确规定，不得分，并加扣2.4.1.1标准分的50%；
②有此缺陷不得分；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.5和11.12
3）
氢冷发电机的氢气运行压力及漏氢情况；漏氢监测装置运行情况
15
发电机氢气实际运行压力；检查密封试验是否定期开展，检查漏氢监测装置是否正常；
查阅运行、缺陷等记录，现场检查；
① 如存在低氢压运行本条不得分；
② 若存在漏氢超标，则视严重程度扣标准分的30%～100%；
③ 氢气检测装置不完善扣标准分的50%。
GB/T 7064《隐极同步发电机技术要求》和有关企业反事故措施
4）
氢冷发电机内氢气和补充新氢气的湿度、纯度值
15
氢冷发电机内氢气和补充新氢气的湿度、纯度值是否符合标准；氢气湿度、纯度在线监测数值与手工检测数值对比的一致性；
查阅运行记录和湿度、纯度表校验记录；
①若存在氢纯度频繁下降，则视严重程度扣标准分的30%～50%；
②氢气湿度表、纯度表测定值不准确，本条不得分；
③氢气湿度超限运行本条不得分；
DL/T 651《氢冷发电机氢气湿度的技术要求》、GB 4962-2008《氢气使用安全技术规程》和有关企业反事故措施
5）
水冷发电机内冷却水的水质（pH值、电导率、含铜量等）、压力、流量值
15
检查内冷却水的相关参数是否稳定控制在合格范围以内；
查阅运行表单、定期测定记录并进行现场核查；
①内冷却水的pH值不合格本条不得分；
②其余参数若不合格，则视严重程度扣标准分的30%～80%；
GB/T 7064-2008《隐极同步发电机技术要求》和DL/T 801《大型发电机内冷水质及系统技术要求》
6）
防止发电机非全相运行和非同期并网事故的反措的落实情况
15
防止发电机非全相运行和非同期并网事故的反措是否落实；
查阅设计资料、运行规程，现场检查并询问运行人员
① 如若反措未落实，不得分；
② 视严重程度加扣2.4.1.1标准分的30%～70%；
见有关企业反事故措施
7）
发电机的灭火装置配置情况
15
发电机的灭火装置的配置（氢冷发电机组机外应放置足够数量的灭火器材），消防水、气的压力是否正常，消火管喷射方向是否正确；
查阅图纸和有关记录并现场查证等；
① 没有配置灭火装置，本条不得分；
② 灭火装置不可靠，本条不得分；

8）
密封油向发电机内泄漏的情况
10
密封油是否有向发电机内泄漏的情况；
查阅运行、检修记录，结合现场检查
① 存在一般漏油缺陷扣分50%；
② 存在大量漏油不得分，并应视严重程度加扣2.4.1.1标准分的30%～50%；

9）
发电机封闭母线、套管TA等运行温度；封闭母线微正压装置（或空气循环干燥装置）运行状况
10
①封闭母线是否能微正压运行、是否结露。检查空气循环干燥装置运行工况；
②封闭母线运行温度、套管TA等运行温度；
查阅运行、试验、红外成像测温记录和缺陷记录，现场检查等，
①封闭母线不能微正压运行、有时有结露现象，或空气循环干燥装置运行不正常，本条不得分，并应视严重程度加扣2.4.1.1标准分的30%～70%；
②有过热问题，则应视严重程度扣标准分的50%～100%；

10）
发电机主要监测仪表配置情况，其指示值及对应关系是否正常
10
除常规电气、化学等仪器仪表外，还应检查绝缘监测和振动监测，监视信号是否接入DCS\SIS系统，显示数值是否正确、可靠；
查阅运行表单、缺陷记录和现场检查等
① 未投或指示失常（含对应关系不正常），每块仪表扣标准分的20%；
② 记录仪表扣标准分的30%（含只投指示部分）；
③ 带超限报警仪表扣标准分的40%（含报警未投），扣完为止；

11）
发电机异常运行的措施
10
发电机异常运行的措施是否完善，进相试验应符合电网运营部门的要求；

查阅运行规程、反事故措施、应急预案、试验报告等；
①没有措施的，本条不得分，措施不完善扣标准分10%～50%；
②没有进行过进相试验或试验不符合要求（如用启备变代替高厂变）酌情扣标准分50%～100%；
DL/T 970《大型汽轮发电机非正常和特殊运行及检修导则》和有关企业反事故措施
12）
定期运行分析工作
10
是否进行定期运行分析工作；
查阅运行分析报告等；
①未进行不得分；
②已分析但存在问题，未制定相应的措施，则酌情扣标准分的10%～50%

13）
影响安全运行的其他隐患
10
是否存在影响安全运行的其他隐患；
查阅缺陷记录和现场查询；
视隐患严重程度酌情扣本条标准分并加扣2.4.1.1的标准分30%～100%；

2.4.1.2
发电机设备状况
195

1）
检查定子端部线圈磨损、紧固情况
15
①定子端部绕组（包括引线）及结构件的固定是否良好，有无松动、磨损、变形、螺栓断裂等问题。
②整体模态和引线固有频率是否合格；
③如不合格检查相应防范措施；
查阅检修、缺陷记录、模态试验报告和现场查询；
①如有固定不良、磨损或变形等问题，本条不得分，且应据严重程度加扣2.4.1.2标准分的20%～100%；
②如模态试验不合格根据防范措施和历史情况酌情扣标准分20%～80%；
③虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～30%；
GB/T 20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》；
DL/T 735-2000《大型汽轮发电机定子绕组端部动态特性的测量及评定》和有关企业反事故措施
2）
定子绕组的鼻部绝缘和手包绝缘部分
15
定子绕组的鼻部绝缘和手包绝缘部分是否可靠；

查阅检修、试验和缺陷记录和现场查询等；查询出厂试验报告及安装交接试验记录，特别是直流耐压试验和端部表面电位（或端部泄漏电流）试验报告；
①如不可靠，本条不得分，且应据严重程度加扣2.4.1.2标准分的20%～80%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的20%～50%；
GB 50150-2006《电气装置安装工程电气设备交接试验标准》；
DL/T 596《电力设备预防性试验规程》和有关企业反事故措施
3）
定子槽楔的紧固情况
15
① 定子槽楔的是否紧固；
② 紧固不好，有无可靠的防松动措施；
查阅检修、缺陷、试验记录和现场查询；
①如紧固不好，无可靠的防松动措施，本条不得分，且应据严重程度加扣2.4.1.2标准分的20%～100%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的20%～50%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.1.1
4）
定子铁芯状况
15
定子铁芯有无松动、过热或断裂情况；
查阅检修、缺陷、试验记录和现场查询；
①如有松动、过热或断裂时，本条不得分，且应据严重程度加扣2.4.1.2标准分的10%～20%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～30%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》
11.16
5）
护环、风扇、滑环和转子锻件等旋转部件状况
15
护环、风扇、滑环和转子锻件表面有无裂纹、严重划痕、碰撞痕印等；

查阅金属探伤和检验报告，检修、缺陷记录等，
①如有裂纹、位移、腐蚀或过热等异常问题，本条不得分，且应据严重程度加扣2.4.1.2标准分的10%～20%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～50%；
DL/T 438《火力发电厂金属技术监督规程》和有关企业反事故措施
6）
预防性试验规程执行情况
20
① 预防性试验项目是否齐全交、直流耐压和绝缘电阻及绕组直阻测量等试验项目；
② 试验是否超过周期；
③ 试验方法及试验报告是否规范。

查阅试验计划、试验报告和缺陷记录等；
①如有漏项、降标或缺陷未处理问题，本条不得分，且尚应根据危害程度加扣2.4.1.2标准分的10%～50%；
②超过试验周期扣标准分的30%～80%；
③试验不规范或试验报告记录不全酌情扣标准分的30%～80%；
GB/T 20160《旋转电机绝缘电阻测试》
中国大唐集团公司企业标准《电力设备交接和预防性试验规程》Q/CDT107001-2005
7）
检修规程或检修作业指导书执行情况
20
检修规程或检修作业指导书执行是否有漏项、降标情况
查阅检修规程、记录、报告、总结和现场查询等；
①如有漏项、降标或检修质量未能切实保证，本条不得分；
②调峰发电机，如未采取必要的技术措施，应扣标准分的30%～80%；
见有关企业反事故措施
8）
防止内冷水路堵塞的反措落实情况
15
① 防止内冷水路堵塞反措是否落实；
② 水流量试验和反冲洗装置及滤网检修记录，关注内冷水流量和压力测量记录及线棒和出水测温情况；
查阅检修、运行规程，检修、缺陷记录和现场检查等；
①如防止内冷水路堵塞反措未落实，本条不得分；
②如防止内冷水路堵塞反措不健全或运行中有异常现象，则应据严重程度扣标准分的20%～100%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.9
9）
防止发电机漏水事故的反措落实情况
15
内冷水系统及氢冷却器漏氢监测情况；
查阅检修、运行规程，检修、缺陷记录和现场检查等；
①如防止发电机漏水事故的反措未落实，本条不得分；
②如防止发电机漏水事故的反措不健全或运行中有异常现象，则应据严重程度扣标准分的20%～100%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.6
10）
防止异物进入发电机内的反措落实情况
15
发电机现场安全措施规定和实施情况；
查阅检修规程或作业指导书、管理制度、记录，现场检查等；
①如防止异物进入发电机内的反措未落实，本条不得分；
②如防止异物进入发电机内的反措不健全，则应据严重程度扣标准分的50%～100%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》
11.10
11）
防止发电机、封闭母线等处氢爆和着火的技术措施落实情况
15
封闭母线氢气隔离装置、漏氢监测报警装置和氢气纯度表是否按要求安装、是否有缺陷。如无氢气隔离装置是否有其他技术措施；
查阅检修记录和现场检查等；
① 如未按要求安装且无其他技术措施，本条不得分；
② 如存在缺陷，则应据严重程度扣标准分的50%～100%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》
11.6.3
12）
定、转子有无局部过热，有关反技术措施落实情况；是否存有其他危及安全的缺陷
10
定、转子有无局部过热，有无温差8摄氏度报警，有关反技术措施是否已经落实；是否存有其他危及安全的缺陷
检查相关资料和现场检查
如有局部过热、反措未落实或其他危及安全的缺陷，本条不得分，且尚应据严重程度加扣2.4.1.1标准分的20%～50%；
中国大唐公司《防止电力生产重大事故的二十五项重点要求》11.9
13）
交流励磁机设备状况
10
① 交流励磁机是否存在缺陷
② 是否存在试验漏项、降标或检修质量情况
查阅检修记录和试验报告、查阅运行、缺陷记录，现场检查等；
①存在严重缺陷的不得分。
②如有试验漏项、降标或检修质量未能切实保证，本条不得分；

2.4.1.3
高压电动机
90

1）
定子绕组在槽内的固定、端部绑扎、鼻部固定以及引线固定等情况
20
是否存在定子绕组在槽内松动、端部绑扎不紧、鼻部固定不良以及引线固定不牢等问题；

查阅检修、缺陷记录和现场查询；
①如有固定不良、磨损或变形问题，本条不得分；并应视严重程度加扣2.4.1.3标准分的30%～70%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～30%；

2）
转子笼条运行状况
20
是否存有转子笼条断裂和开焊的问题；
查阅检修、缺陷记录和现场查询
①如有转子笼条严重断裂和开焊问题，本条不得分；并应视严重程度加扣2.4.1.3标准分的50%～100%；
②虽经处理，但无实际运行考验证明其确实有效前，扣标准分的10%～50%；

3）
预防性试验规程执行情况
20
是否存在预防性试验漏项、降标或缺陷未能及时处理的问题；
查阅试验报告等，重点检查交、直流耐压、直流电阻测量和绝缘电阻测量试验数据
①如有漏项、降标或缺陷未处理问题，本条不得分；并应视严重程度加扣2.4.1.3标准分的20%～50%；
②如试验不规范，酌情扣标准分10%～50%；
大唐集团公司企业标准Q/CDT107001-2005《电力设备交接和预防性试验标准》
4）
电动机运行工况
20
检查电动机运行工况（出力、温度、振动、起动和防护等级等）是否符合要求；查阅运行、缺陷记录和现场查询
视严重程度酌情扣标准分的50%～100%；

5）
重要缺陷情况
10
检查电动机有无影响安全运行的缺陷；
查阅缺陷记录、作业指导书和现场查询等
视严重程度酌情扣本条标准分并加扣2.4.1.3的标准分的50%～100%；

2.4.2
变压器和高压并联电抗器（包括励磁变、低厂变、除尘整流变等低容量变压器）
220

2.4.2.1
运行工况
75

1）
上层油温及温度计及远方测温装置使用情况
15
上层油温是否超过规程规定值；温度计及远方测温装置是否正确、齐全并定期校验；
查阅最大负荷及最高运行环境温度下的运行记录，查阅温度计校验报告，现场检查；
①油温超出规定值的，不得分，并加扣2.4.2.1标准分的10%～30%；
②温度测量值不准，无远方测温装置的扣标准分的20%～50%；
DL/T572-1995《电力变压器运行规程》；GB 1094.2-1996《电力变压器　第二部分　温升》
2）
油箱及其它部件运行温度；油箱表面温度分布情况；各潜油泵轴承部位温度
10
油箱及其它部件是否存在局部过热现象；油箱表面温度分布是否正常；各潜油泵轴承部位有无异常高温；

查测试记录，现场检查；
① 有超温现象，不得分；
② 无测试记录，不得分；
③ 油箱表面温度分布不正常，扣标准分的50%～100%；

DL/T 664-2008《带电设备红外诊断应用规范》；
DL/T 572-1995《电力变压器的运行规程》；有关企业反措
3）
红外成像测温检查
10
套管、引线接头处、其他附件是否有过热现象；如有示温腊片应现场检查熔化情况；
查红外测温记录，记录内容应包括环境温度、当时负荷、测点温度、使用仪器等；
①存在超温未处理情况，本项不得分，加扣2.4.2.1标准分的50%～100%；
②无温度监测措施不得分；
DL/T 664-2008《带电设备红外诊断应用规范》；
DL/T 572-1995《电力变压器的运行规程》；有关企业反措
4）
套管和储油柜的油面
10
① 套管的油面是否正常；
② 储油柜的油面是否正常；

现场检查；
①套管油面不正常的不得分；
②储油柜油面不正常的扣标准分的50%～100%；
DL/T 664-2008《带电设备红外诊断应用规范》；
DL/T 572-1995《电力变压器的运行规程》；有关企业反措
5）
强迫油循环冷却装置的电源配置及控制
10
① 强迫油循环冷却装置的投入和退出能否按油温的变化来控制；
② 是否有两个独立的电源并能切换；
③ 是否定期进行切换试验；
查运行规程、产品说明书，查运行记录，现场检查；
①运行规程中没有规定随油温、负荷变化而自动投入和退出的，不得分；
②未设两个独立电源的不得分；
③未进行自动投切试验的扣标准分的50%；
DL/T 572-1995《电力变压器的运行规程》；有关企业反措
6）
呼吸器的运行和维护情况
5
硅胶变色及运行情况是否良好；
查阅检修记录，现场检查；
①呼吸器阻塞的不得分，加扣2.4.2.2标准分的30%～80%；
②硅胶变色未更换的扣标准分的50%～100%；
GB/T 6451-2008《油浸式电力变压器技术参数和要求》；有关企业反措
7）
变压器大修后真空注油情况及试验项目
15
110kV级及以上（含套管）是否采用真空注油，大修后试验项目是否齐全；
查阅检修记录及总结、大修试验报告；
①未采用真空注油的不得分；
②检修项目不齐全的扣标准分的20%～50%；
有关企业反措
2.4.2.2
设备状况
80

1）
油的色谱分析、油中含水量和330、500kV级油中含气量
20
检查油的色谱分析、油中含水量指标是否合格、是否超周期；330、500kV级油中含气量是否合格；
查阅出厂、交接和预试报告
①严重超标的，本项不得分，加扣2.4.2.2标准分的30%～70%；
②色谱分析含量指标超出注意值，未查明原因不得分；
③超周期、微水及含气量超出注意值的不得分；
Q大唐集团公司企业标准Q/CDT107001-2005《电力设备交接和预防性试验标准》；
DL/T 722-2000《变压器油中溶解气体分析和判断导则》；有关企业反措
2）
油的电气试验
10
是否超周期、试验值是否合格；
查阅试验报告
①超周期、任一项不合格的不得分；
②严重超标的，本项不得分，加扣2.4.2.2标准分的30%～70%；

大唐集团公司企业标准Q/CDT107001-2005《电力设备交接和预防性试验标准》
3）
交接和预防性试验规程执行情况
15
交接和预防性试验是否完整、合格，试验是否超期；
查阅交接和预试报告，
①超周期、任一项不合格的不得分；
②试验结果与前次相比相差30%以上未分析原因的扣标准分的50%～100%；
③ 严重超标的，本项不得分，加扣2.4.2.2标准分的30%～70 %；

Q/CDT107001-2005《电力设备交接和预防性试验规程》中国大唐集团公司企业标准；
GB 50150.T- 2006《电气设备交接试验标准》、《电力变压器 第3部分》；
GB 1094.3- 2003《绝缘水平、绝缘试验和外绝缘空气间隙》、有关企业反措
4）
局放试验和变形试验
15
重点检查110kV级及以上设备的交接和大修是否进行局部放电试验；主变、启备变、高厂变在交接、发生出口短路或近区短路后，是否进行变形试验，是否按规程执行；
查阅有关试验报告，
①局部放电和变形试验试验不合格的不得分，并加扣2.4.2.2标准分的20%～70%；
②局部放电和变形试验有一项未做的，不得分；
DL/T596-1996《电力设备预防性试验规程》、GB 50150.T- 2006《电气设备交接试验标准》、大唐集团公司企业标准Q/CDT107001-2005《电力设备交接和预防性试验标准》、
5）
绝缘老化
10
是否存在绝缘老化等其他缺陷；运行20年以上的设备应有绝缘老化试验报告；
查阅运行记录及试验报告；
① 未按规定进行绝缘老化试验的，不得分；
② 绝缘老化试验有重要缺陷的，不得分；
大唐集团公司企业标准Q/CDT107001-2005《电力设备交接和预防性试验标准》
6）
变压器油枕密封的技术措施及技术状况
10
8MVA及以上变压器油枕是否采用胶囊、隔膜等密封技术措施，隔膜是否漏气、损坏或变形；
查阅产品说明书、检修报告，现场检查；
① 任一台未采用密封技术措施不得分；
② 油枕存在严重缺陷（如胶囊破裂）的不得分；
GB/T 6451-2008《油浸式电力变压器技术参数和要求》
2.4.2.3
主要部件及附件的技术状况
65

1）
铁芯接地及绕组变形情况
15
检查铁芯是否存在多点接地；绕组有无变形；
查阅有关检修记录，大修总结报告、试验报告；
①任一缺陷未消除不得分；
②问题严重的加扣2.4.2.3标准分的10%～50%；
有关企业反措
2）
有载分接开关检修和运行情况
15
① 检查分接开关接触是否良好；
② 有载开关及操动机构有无重要隐患，有载开关的油是否与本体油之间有渗漏问题；
③ 有载开关的操动机构能否按规定进行检修；
查阅试验报告、检修记录总结；
① 有重要缺陷的不得分；
② 超期未检修扣分30%；
DL/T 572-1995《电力变压器运行规程》；DL/T 574-1995《有载分接开关运行维护导则》
3）
冷却系统运行工况
10
检查冷却系统（如潜油泵风扇等）是否存在缺陷；
查阅运行报告、缺陷记录；
① 有缺陷未消除的不得分；
② 问题严重的加扣2.4.2.3标准分的10%～50%；
DL/T 572-1995《电力变压器运行规程》；有关企业反措
4）
变压器渗、漏油
20
套管及本体，散热器、储油柜等部位是否存在渗漏油问题；
现场检查
①有滴漏油的不得分；
②每一个渗油点扣标准分的15%；
DL/T 572-1995《电力变压器运行规程》
5）
变压器固定灭火装置
5
变压器有无固定灭火装置；是否定期进行检查试验；
现场检查，查阅有关检查试验记录；
①无固定灭火装置不得分；
②未进行定期试验不得分；
DL 5027-1993《电力设备典型消防规程》；
有关企业反措
2.4.3
高低压配电装置
375

2.4.3.1
系统接线和运行方式
40

1）
主系统、厂用系统接线的运行方式
10
根据运行方式调查、了解是否存在造成非同期并列或可能造成全厂停电的隐患；
查阅主系统、厂用系统接线图，同期二次回路图；
①存在造成非同期并列或扩大事故范围的隐患，严重威胁全厂停电的隐患的，2.4.3.1不得分；
②有重要隐患的不得分；
DL/T 5153-2002《火力发电厂厂用电设计技术规定》；有关企业反措
2）
备用厂用变压器（含隐备用）自启动容量及防止过投自启动负荷的措施
10
备用厂用变压器（含隐备用）自启动容量是否进行过校核并具有时效，有无防止过投自启动负荷（如第二台厂用变压器故障时）的措施；
查阅自启动容量计算资料、规程；
存在重要隐患的不得分，并加扣2.4.3.1标准分的50%～100%；
DL/T 5153-2002《火力发电厂厂用电设计技术规定》
3）
备用电源自投装置（包括快切）试验情况
10
备用电源自投装置及保护盘柜二次端子排情况，检查备用电源自投装置（包括快切）是否处于良好状态；
查阅备用电源自投装置定期试验记录，缺陷记录，现场检查；
①未执行定期试验制度（以记录为准）不得分，并加扣2.4.3.1标准分的20%～50%；
②有重要缺陷的不得分；
DL/T 5153-2002《火力发电厂厂用电设计技术规定》；有关企业反措
4）
保安电源运行情况
10
现场查阅图纸资料、保安电源运行情况；
查阅定期试验记录，缺陷记录；
①需要时不能启动、误启动不得分，加扣2.4.3.1标准分的50%～100%；
②未进行定期检查的不得分；
DL/T 5153-2002《火力发电厂厂用电设计技术规定》；有关企业反措
2.4.3.2
母线及架构
60

1）
电瓷外绝缘的相关参数及措施
15
电瓷外绝缘的爬电距离是否符合所在地区污秽等级要求，不满足要求的是否采用喷涂防污涂料，是否定期复涂防污闪措施，盐密值、灰密值测试数据；
现场检查，查阅资料；
① 不满足要求且未采取喷涂防污涂料，定期复涂防污闪措施的不得分；
② 存在严重问题的加扣2.4.3.2标准分的50%～100%；
③ 未进行盐密值、灰密值测试的扣标准分的30%～50%；
GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》；有关企业反措
2）
户外电瓷外绝缘的清扫工作
10
① 户外电瓷外绝缘的清扫周期能否根据地区污秽严重程度分别做到每年清扫1～2次；
② 因系统运行方式、设备检修周期等问题，户外绝缘如进行了喷涂PRTV涂料工作，定期清扫周期可适当延长，每次设备检修进行清扫，并同时进行PRTV涂料憎水性试验；
查阅清扫记录和实验记录；
① 未按周期进行定期清扫不得分；
② 未进行PRTV涂料憎水性试验不得分；

有关企业反措
3）
污秽度测试工作开展情况
10
是否定期监测污秽度，并记录完整；测试方法是否符合标准；
查阅测试记录和相关资料，现场查问；
①未开展污秽度测试工作的不得分，存在严重问题的加扣2.4.3.2标准分的50%～100%；
②测试方法不正确或记录不全的视情况扣标准分的50%～100%；
有关企业反措
4）
悬式绝缘子串测试及母线支持绝缘子、母线隔离开关支持绝缘子检查情况
10
检查悬式绝缘子串是否按规定摇测绝缘或检测零值绝缘子；是否定期对母线支持绝缘子、母线隔离开关支持绝缘子进行检查；
查阅悬式绝缘子串绝缘检测报告、带电测试报告及支柱绝缘子定期检查记录；
① 未按规定摇测绝缘或检测零值绝缘子的不得分；
② 未按规定进行支持绝缘子进行检查的不得分；
③ 绝缘子存在严重问题的2.4.3.2不得分；

大唐现行企业标准Q/CDT-2005《电力设备交接和预防性试验规程》
5）
引线接头运行温度
5
各类引线接头是否存在过热现象；
检查定期测温制度，查阅红外测试报告及缺陷记录；
①定期测温发现严重超温问题，未及时处理不得分，并加扣2.4.3.2标准分的20%～50%；
②未建立定期测温制度的不得分；
有关企业反措
6）
水泥架构龟裂、架构及金具腐蚀情况
10
架构等户外设施腐蚀及劣化情况、红外测试记录，水泥架构（含独立避雷针）有无变形、严重龟裂、混凝土脱落、钢筋外露等缺陷，架构、金具有无严重腐蚀；
现场检查；
① 威胁安全运行的2.4.3.2不得分；
②有此缺陷的每项扣标准分的20%；
DL/T 741-2001《架空送电线路运行规程》
2.4.3.3
高压开关设备
75

主系统和厂用系统分别评价，实得分为综合分；

1）
断路器的开断容量、性能
15
根据电网调度部门年度系统运行方式报告书的系统阻抗，计算短路电流，核算断路器的短路开断电流是否满足要求；
检查核算资料；
① 断路器的短路开断电流不符合要求，且未采取相应措施的不得分，并加扣2.4.3.3标准分的30%～100%；
② 未进行断路器的短路开断电流核算不得分；
有关企业反措
2）
发电机-变压器组高压侧断路器防止非全相运行的技术措施
10
查阅发电机-变压器组高压侧断路器非全相保护设置是否满足要求；
检查资料；
无防止非全相运行的技术措施的不得分；
有关企业反措
3）
户外断路器的防雨密封措施；
10
户外断路器是否采取了可靠的防雨密封措施；
现场检查，查阅检修记录和缺陷记录；
任一台断路器未采取措施或措施不完善的，不得分；
有关企业反措
4）
电气预防性试验项目
15
试验项目有无遗漏、是否合格；
查阅断路器预防性试验报告、断路器油、SF6气体试验报告和缺陷记录 ；
① 任一台断路器试验项目不合格不得分；
② 存在漏试项目不得分，并加扣2.4.3.3标准分的30%～50%；
大唐现行企业标准Q/CDT-2005《电力设备交接和预防性试验规程》
5）
断路器大小修项目、检修期限和重要反措项目落实情况
10
断路器大小修项目是否齐全无漏项；重要反措项目是否落实；是否超过了规定的检修期限（包括故障切断次数超限）；
查阅断路器大、小修报告，查阅断路器检修台账；
①任一台断路器超过周期一年，或故障切断次数超限未修不得分并加扣2.4.3.3标准分的30%～50%；
②重要反措项目未落实或检修漏项的不得分；
有关企业反措
6）
断路器和隔离开关的重要缺陷
15
断路器和隔离开关是否存在其他威胁安全运行的重要缺陷（如触头严重发热、严重漏油、SF6系统漏泄超标、防慢分措施不落实，3kV～10kV小车开关柜绝缘距离不够，绝缘隔板材质不良，柜间未实现密封等）；
查阅断路器和隔离开关缺陷记录，并现场检查；
①严重威胁升压站或厂用系统安全运行的不得分，并加扣2.4.3.3标准分的30%～70%；
②任一台断路器存在重要缺陷不得分；
有关企业反措
2.4.3.4
气体绝缘金属封闭开关设备（简称GIS）
150

查评项目可依据开关设备；未计入总分

2.4.3.5
互感器、耦合电容器、避雷器和穿墙套管
40

1）
110kV及以上金属氧化物避雷器的在线泄漏电流的记录和分析
10
避雷器在线泄漏电流指示是否正确；

现场检查，查阅避雷器在线泄漏电流的定期记录，110kV及以上金属氧化物避雷器的在线泄漏电流是否按规定记录和分析；
没有按规定记录和分析，不得分；
有关企业反措
2）
互感器、耦合电容器和穿墙套管渗漏油情况，油位指示、SF6绝缘互感器压力指示
10
有关设备是否存在渗漏油现象，油位、压力等表计指示是否正常，表计是否定期校验；
现场检查，查缺陷记录、SF6密度继电器和压力表校验报告；
①任一台设备存在渗漏现象或压力不正常均不得分；
②油位指示不清或表计未定期校验的扣标准分的30%～50%；
有关企业反措
3）
预防性试验
10
是否有超期、不合格的项目；
查预防性试验报告
① 预防性试验项目有超期不得分；
② 试验不合格项目视严重程度加扣2.4.3.5标准分的30%～70%；
大唐现行企业标准Q/CDT-2005《电力设备交接和预防性试验规程》
4）
110kV及以上金属氧化物避雷器带电测试工作
10
110kV及以上金属氧化物避雷器是否按规定在运行中进行带电测试工作；
查阅避雷器定期带电测试报告；
①未按规定开展工作的不得分，并加扣2.4.3.5标准分的30%；
②测试项目不全的扣标准分的20～100%；
大唐现行企业标准Q/CDT-2005《电力设备交接和预防性试验规程》；有关企业反措
2.4.3.6
空冷岛下方设备外绝缘的防污闪措施
15
空冷岛下方设备的防污闪措施执行情况；
检查设备外绝缘台账，现场检查；
没有采取防止快速积污造成的闪络措施不得分；
近年来空冷岛下设备防止污闪事故措施
2.4.3.7
阻波器
15

1）
导线、接头运行温度；销子、螺丝的完好状况
5
导线有无断股；接头是否发热；销子、螺丝是否齐全、牢固；
现场检查，检查定期测温制度，查阅红外测试报告及缺陷记录；
存在严重问题不得分；

2）
阻波器的安装情况
5
安装是否牢固，有无防摇摆措施，与架构距离是否符合要求；
现场检查，查阅图纸资料；
不符合要求不得分；

3）
架构外观
5
阻波器是否有搭挂异物或架构变形等情况；
现场检查；
不符合要求不得分；

2.4.3.8
过电压保护装置和接地装置
50

1）
全厂的直击雷防护装置
10
户外设备直击雷保护范围图，户外配电装置、烟囱、冷却塔、露天油罐等防直击雷保护装置情况，是否满足有关规程要求，图纸资料是否齐全；
查阅图纸资料并现场查看；
①存在无保护的空白点，或设计、安装不符合安全要求的不得分；
②无图纸资料的扣标准分的50%～100%；
《电力工业技术管理法规》（试行）
2）
雷电侵入波保护装置
5
发电厂、变电所的过电压保护接线图及避雷器等保护装置的试验，防雷保护装置情况，是否满足站内被保护设备、设施的安全运行，6KV避雷器是否符合规范；
查阅图纸资料并现场查看；
①不符合要求或存在严重缺陷的不得分，并加扣2.4.3.8标准分的20%；②无图纸或资料不全不得分；
DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》
3）
暂时过电压、操作过电压保护装置
10
发电厂、变电所的过电压保护接线图及过电压保护装置的试验，是否符合有关规程要求，6KV装置防铁磁谐振是否起到保护作用；
查阅图纸资料；
不符合要求的扣标准分的50%～100%，存在严重问题的加扣2.4.3.8标准分的50%～100%；
DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》
4）
110kV及以上变压器（含高压厂用备用变压器）中性点过电压保护
5
110kV及以上变压器中性点过电压保护设备情况，是否完善；
查阅图纸资料并现场检查；
存在重要缺陷和问题（如棒间隙距离或避雷器规范不符合要求等）的不得分，并加扣2.4.3.8标准分的30%～50%；
DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》；有关企业反措
5）
接地网测试和开挖检查情况
10
是否按规程要求定期测试接地网（包括接地电阻值，设备与地网导通情况等）；运行10年左右的地网（包括设备接地引下线）是否进行过开挖检查；对土壤电阻率高的地区接地电阻不能满足要求，是否有完善的均压及隔离措施；
查阅试验报告、检测及开挖检查记录；
①接地电阻不合格，又未处理的，本项不得分，加扣2.4.3.8标准分的50%～100%；
②未按要求检测接地网、超周期一年未测试或运行10年以上未开挖的不得分；
大唐现行企业标准Q/CDT-2005《电力设备交接和预防性试验规程》；有关企业反措
6）
接地装置热稳定校验及主变压器的中性点接地引下线
10
有关接地装置热稳定校验计算资料，接地装置（包括设备、设施引下线）的截面是否满足热稳定（包括考虑腐蚀因素）校验要求；主变压器的中性点，是否装有符合上述要求的两根与地网不同处相连的接地引下线；
查阅图纸资料并现场检查；
①导体截面不符合要求的加扣2.4.3.8标准分的50%～100%；
②变压器中性点无两根符合要求的接地引下线的不得分；
DL/T 621-1997《交流电气装置的接地》；有关企业反措
2.4.3.9
防误操作技术措施
60

1）
电气一次系统（含高压厂用电系统）模拟图板
10
电气一次系统模拟图板（含电脑画面模拟图）及实际接线情况，是否完善，且同实际接线相符；
现场检查；
① 同实际接线不完全相符或携带型接地线悬挂点不能标示的不得分；
② 使用、管理存在严重问题的不得分，并加扣2.4.3.9标准分的50%
