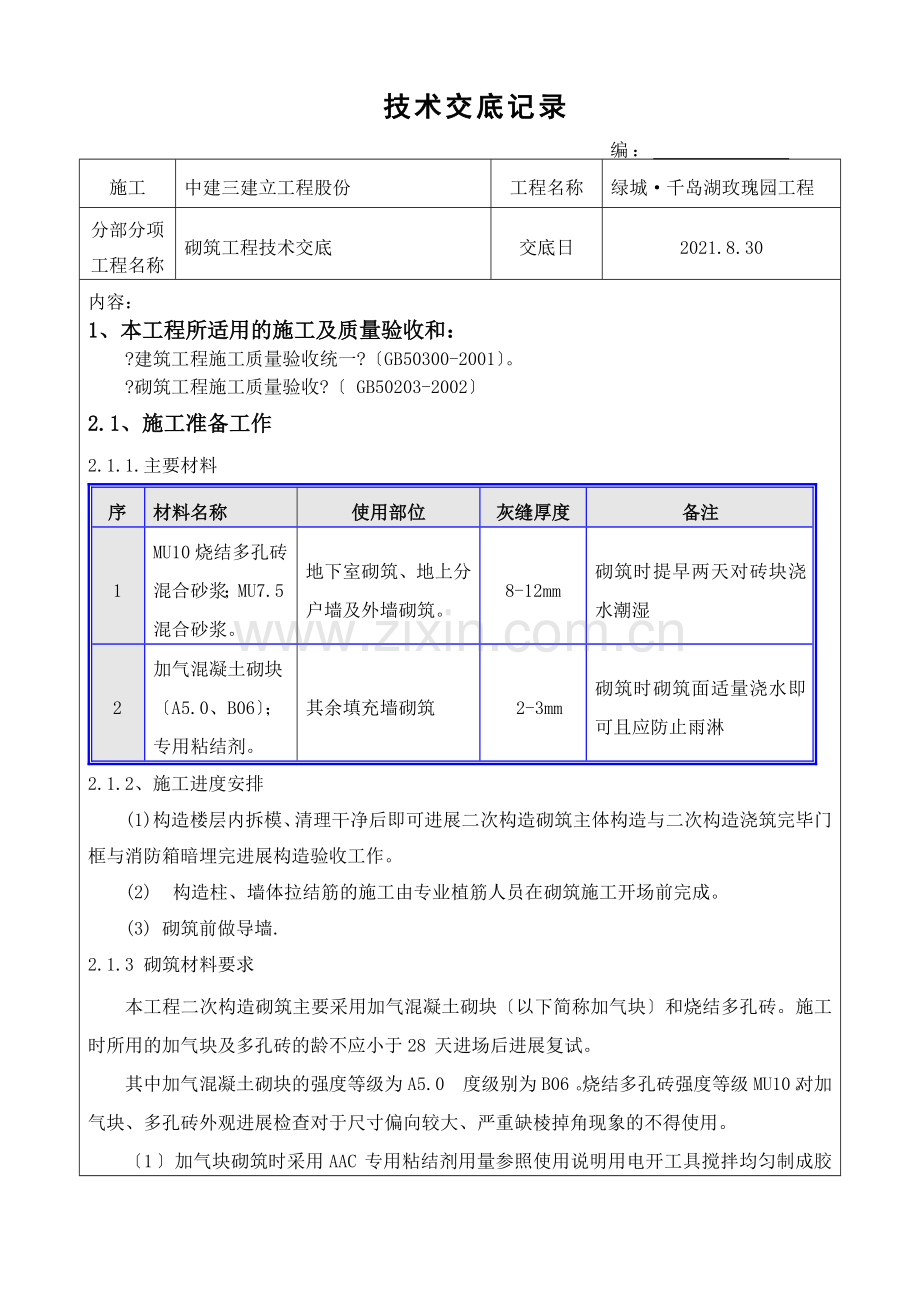

技术交底记录
编：
施工
中建三建立工程股份
工程名称
绿城·千岛湖玫瑰园工程
分部分项
工程名称
砌筑工程技术交底
交底日
2021.8.30
内容：
1、本工程所适用的施工及质量验收和：
?建筑工程施工质量验收统一?〔GB50300-2001〕。
?砌筑工程施工质量验收?〔 GB50203-2002〕
2.1、施工准备工作
2.1.1.主要材料
序
材料名称
使用部位
灰缝厚度
备注
1
MU10烧结多孔砖
混合砂浆；MU7.5混合砂浆。
地下室砌筑、地上分户墙及外墙砌筑。
8-12mm
砌筑时提早两天对砖块浇水潮湿
2
加气混凝土砌块
〔A5.0、B06〕；
专用粘结剂。
其余填充墙砌筑
2-3mm
砌筑时砌筑面适量浇水即可且应防止雨淋
2.1.2、施工进度安排
(1)构造楼层内拆模、清理干净后即可进展二次构造砌筑主体构造与二次构造浇筑完毕门框与消防箱暗埋完进展构造验收工作。
(2)构造柱、墙体拉结筋的施工由专业植筋人员在砌筑施工开场前完成。
(3)砌筑前做导墙.
2.1.3 砌筑材料要求
本工程二次构造砌筑主要采用加气混凝土砌块〔以下简称加气块〕和烧结多孔砖。施工时所用的加气块及多孔砖的龄不应小于28天进场后进展复试。
其中加气混凝土砌块的强度等级为A5.0度级别为B06。烧结多孔砖强度等级MU10。对加气块、多孔砖外观进展检查对于尺寸偏向较大、严重缺棱掉角现象的不得使用。
〔1〕加气块砌筑时采用AAC专用粘结剂用量参照使用说明用电开工具搅拌均匀制成胶泥状砌块之间粘结厚度2~3mm, 粘结剂的搅拌必须安排专人不得随意调换以保证粘结剂搅拌质量。
〔2〕多孔砖采用M7.5混合砂浆砌筑。水泥进场使用前应分批对其强度、安定性进展复验。水泥出厂超过3个月应复查试验。不同品种的水泥不得混用。
M7.5混合砂浆配合比 表5-1
使用材料
品种等级
1m3用量〔kg〕
质量配合比
水泥
P.C32.5
250
1
水
符合混凝土用水
300
1.20
砂
细沙
1380
5.52
外加剂
石灰王
0.5
0.2
〔3〕构造柱、圈梁、过梁采用C20自拌混凝土浇筑。
2.2、施工工艺
2.2.1 施工工艺流程：
基层处理→墙体定位放线→构造柱、圈梁及墙体拉结筋植筋施工→导墙施工→构造柱钢筋绑扎→砌筑→圈梁钢筋绑扎→浇筑圈梁及圈梁以下构造柱→圈梁上部砌筑→圈梁上部构造柱浇筑→墙顶处理。
2.2.2 基层处理及测量放线
将砌筑部位的混凝土楼〔地〕面清理干净然后根据图纸设计尺寸及楼层控制线在混凝土楼〔地〕上放出墙体定位中心线、墙体边线、门窗洞口尺寸及预留洞定位。经历线符合设计要求办完验收手续前方可进展下道工序的施工。
2.2.3 墙体拉结筋设置要求
a、当多孔砖墙体与混凝土墙、柱交接时应设置6mm拉结钢筋采用植筋每500mm高设置26的钢筋植入混凝土墙或柱不小于250mm预留长度不小于700mm并不小于1/5墙长。

多孔砖砌筑拉结筋设置图示
当加气块墙体与混凝土墙、柱交接时沿柱全高每隔500mm〔600mm〕设置L型铁件其中间距500mm用于250高砌块600mm用于300高砌块。

L型铁件设置图示

b、在墙体的转角处、T字交接处遇构造柱时在程度灰缝中每500mm高放置2f6墙拉筋伸入墙体程度灰缝均不少于1m。拉结筋端头设置10d长90度弯钩。
2.2.4 构造柱设置要求
当墙长超过2倍的层高或墙长超过5m时沿墙长度方向每隔5m或在墙体中部设置构造柱截面详见“构造柱马牙槎设置详图〞配筋为412;6@200。采用植筋植筋长度应将钻孔清理干净其长度必须满足搭接要求。构造柱采用C25砼浇筑。另在墙体转角处、砌体丁字接关处、通窗或连窗的两侧均需设置构造柱。多孔砖墙体与加气混凝土砌块墙体的交接部位采用构造柱连接。

在构造柱连接处墙体必须砌成马牙槎马牙槎竖向间距300mm或240mm先退后进同时应沿墙高方向每隔500mm或600mm设置26拉结钢筋每边伸入墙内不小于1m或伸至洞口边。如下列图所示：

2.2.5 圈梁设置要求
当240厚墙高度超过4m〔120厚墙超过3m〕时在墙高度方向中部或门洞顶部设置一道圈梁截面为墙宽*240mm配筋为212;6@200。圈梁端部钢筋锚入构造柱或植入混凝土墙柱内。

2.2.6 过梁设置要求
本工程中超过1.2m的门洞门过梁均采用现浇形式1.2米以内的门过梁采用预制过梁门过梁锚入墙体长度每边不小于200mm过梁钢筋绑扎及门过梁的厚度均按照图纸说明施工预制的过梁在使用过程中要严格按照上下面放置不得随意翻转；
现浇混凝土过梁模板采用胶合板和方木制作侧模可以在混凝土浇筑后1天撤除底模须在混凝土强度大于75以上时撤除〔时间大约为7天左右〕严禁与侧模一起撤除。
过梁构造如下列图所示：

2.2.7 导墙设置要求
砌筑开场施工前均应先设置导墙本工程导墙分为砼导墙和砖导墙。厨房间、卫生间、洗衣房、台、露台、飘窗、进户门两侧等处均设置300mm高C25素砼导墙宽度同墙宽。其它填充墙均采用三皮实心砖砌筑导墙同墙宽。
当外墙根部间隔 屋面较近时也应浇筑素砼导墙导墙高出屋面完成面200mm。
2.2.8 门窗洞口砼砖设置
砼砖设置详表 表5-2
墙体类型
长度
宽度
高度
强度等级
240厚
90
230
90
C20〔自拌〕
120厚
90
100
90
C20〔自拌〕
预埋门砖采用预制砼块门洞两侧按上中下部位要求均匀设置3块窗洞、消防箱洞口两侧各设置2块。底部门砖自门窗洞口底面300mm起设顶部门砖设置在门窗洞口顶面下300mm。
2.2.9 墙体砌筑
2.2.9.1 砖块〔砌块〕排列：
在砌筑前应根据工程设计施工图结合砖块(砌块)的品种、规格、绘制排列图经审核无误按砖〔砌块〕排列图在墙体线范围内分块定尺、划线。砖块〔砌块〕排列上、下皮应错缝搭砌砖块〔砌块〕搭接长度不宜小于砖块〔砌块〕长度的1/3；为保证墙面立缝垂直不丁走缝。在操作中认真检查发现偏向随时纠正严禁事后砸墙。
2.2.9.2制配砂浆：
多孔砖采用MU7.5混合砂浆砌筑。按设计要求的砂浆品种、强度制配砂浆配合比应由试验室确定〔见5.1〕采用重量比。所用混合砂浆采用电动搅拌自投料完算起搅拌时间不得少于3分钟。应随搅拌随用必须在4小时内用完当气温超过30ºC时应在3小时内用完。
加气块采用AAC专用粘结剂进展薄层砌筑砌筑灰缝应为2-3mm详细使用详使用说明。
2.2.9.3 砌筑前设立皮数杆皮数杆应立于四角及内外墙交接处间距以10～15m为宜砌块应按皮数杆拉线砌筑。
2.2.9.4 铺浆：砌筑时铺浆长度以一块长度为宜铺浆要均匀厚薄适当、浆面平整铺浆后立即放置砌块一次摆正找平。竖向灰缝应在已就位和即将就位砖块〔砌块〕的端面同时抹浆随即用挤浆法将新砖块〔砌块〕就位挤紧随后进展灰缝的勒缝。严禁用水冲缝灌浆。
2.2.9.5 砖块〔砌块〕就位与校正：每层应从转角处或定位砖块(砌块)处开场砌筑。砌筑前提早2天向砖块(砌块)的浇水潮湿；加气块砌筑时应向砌筑面适量浇水以水侵入砌块8-10cm为宜。
砌筑就位应先远后近先下后上先外后内；每层开场时从转角处或定位砖块(砌块)处开场应吊砌一皮校正一皮皮皮拉线控制砌体标高和墙面平整度砖块(砌块)安装时起吊砌块应防止偏心。砌体灰缝应横平竖直、饱满、实多孔砖的灰缝宽度为8～12mm加气块灰缝应控制在2～3mm灰缝要求横平竖直、饱满。砌筑好的灰缝应在初凝前用原浆勾缝砂浆勾缝深度一般为3mm。严禁用水冲浆灌缝。
2.2.9.6 墙顶部连接构造
多孔砖墙体顶面与构造梁板底面之间预留160mm左右空隙待封墙体砌筑完成7天后采用斜砖〔或用实心砖代斜砖〕填实存在缝隙处用砂浆封堵。

加气混凝土砌块墙顶面与构造梁、板底面间应预留10～20mm在空隙。空隙内的填充物嵌填宜在砌体砌筑完成7天后进展。嵌填时应在墙顶正中部位塞PE棒其两侧宜充填PU发泡剂平墙面[待定]。

2.3 其它技术要求
2.3.1 砌块排列应尽可能采用主规格除必要部位外尽量少镶嵌实心砖砌体部分需要镶砖部位宜分散、对称以使墙体受力均匀。
2.3.2 砌筑外墙时不得留脚手眼采用双外排脚手架。
2.3.3 纵横墙应整体咬槎砌筑临时连续可拖斜槎接槎时应先清理基面浇水潮湿然后铺浆接砌并做到灰缝饱满。
2.3.4 外墙转角及纵横墙交接处应将砌块分皮咬槎交织搭砌。假如不能咬槎时按设计要求采取其他构造措施；砌体垂直缝与门窗洞口边线应避开通缝且不得采用砖镶砌。
2.3.5 正常施工条件每日砌筑高度不宜超过1.4m或一步脚手架高度内。
2.3.6 拉结筋应保证位置准确、平直、其外露部分在施工中不得任意弯折。
2.3.7 凡有穿过砌体的道应严格防止渗水、漏水。
2.3.8 电立于砌筑前固定到位砌筑施工间不得私自剔凿墙体必须经过工程批准才可
剔凿墙体。剔凿墙体必须采用切割机不得使用锤子凿墙且只能留竖槽不得留横槽。
2.3.9 加气混凝土墙体与零配件的联结〔如门、窗、附墙道、线支架、卫生设备等〕应结实可靠。
2.3.10 对现浇混凝土构件浇水养护时应防止发生浸泡砌块现象。
2.3.11 在施工过程中要与水电专业亲配合施工过程中做好工序交接预留预埋由专业工程师提早进展书面交底。
2.3.12 切锯砌块应使用专用工具不得用斧或瓦任意砍劈。洞口两侧应用规那么整齐的砌块砌筑。
2.3.13 墙内电集部位支设模板灌注C25细石混凝土要求灌注实。
2.3.14 构造柱模板支设前应先在墙体上贴好双面胶〔贴双面胶前要求先按照马牙槎走向在墙体上弹线保证双面胶铺贴横平竖直〕然后再进展模板的封闭以保证构造柱砼浇筑过程中不漏浆满足墙体的美观要求。
2.3.15加气块与构造连接采用L型铁件统一连接L型铁件采用固定 L型铁件与构造连接时射钉不少于二颗与砌块连接的2寸铁钉不得少于3颗。
2.3.16 构造柱混凝土施工
①、构造柱浇筑砼前必须将砌体留槎部位和模板浇水潮湿将模板内的落地灰和其他杂物清理干净并在结合面处注入适量与构造柱砼一样的水泥砂浆振捣时应防止触碰墙体严禁通过墙体传震。
②、模板采用木胶板、方木定型加工背肋50*100mm方木间距200采用螺杆连接固定。门洞模板中间加设横竖支撑；构造柱两侧模板必需贴紧墙面支撑必需牢靠并沿马牙槎贴双面胶防止板缝漏浆。
③、在浇筑混凝土时混凝土一次浇筑不能大于50cm使用30振捣棒进展振捣其混凝土坍落度为160±20mm到顶部时使用干硬性混凝土人工捣实外表压光。在不粘连、不破坏混凝土棱角的情况下拆模应先拆一块观察没问题后再大面积拆模。
2.3.17 预留洞口做法：预留洞口宽度大于300mm时应在洞口上设置过梁。如有安装要求需侧面固定时洞口两侧每侧放置2块砼块〔做法如下列图〕。洞口留设详细参照设计图纸及安装工程预留洞深化图。

2.3.17 窗洞底部按要求设置窗台板。
