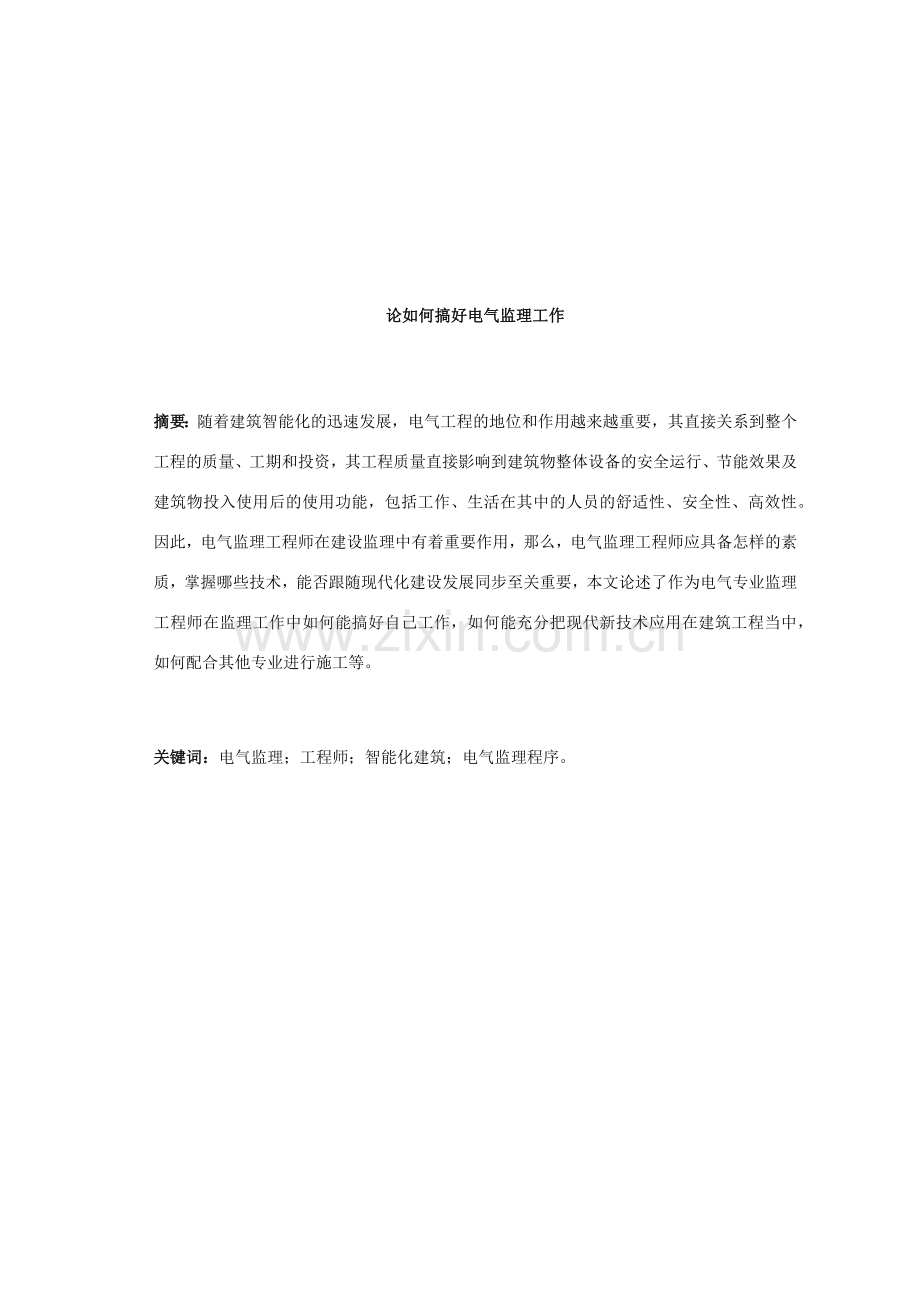

论如何搞好电气监理工作

摘要：随着建筑智能化的迅速发展，电气工程的地位和作用越来越重要，其直接关系到整个工程的质量、工期和投资，其工程质量直接影响到建筑物整体设备的安全运行、节能效果及建筑物投入使用后的使用功能，包括工作、生活在其中的人员的舒适性、安全性、高效性。因此，电气监理工程师在建设监理中有着重要作用，那么，电气监理工程师应具备怎样的素质，掌握哪些技术，能否跟随现代化建设发展同步至关重要，本文论述了作为电气专业监理工程师在监理工作中如何能搞好自己工作，如何能充分把现代新技术应用在建筑工程当中，如何配合其他专业进行施工等。

关键词：电气监理；工程师；智能化建筑；电气监理程序。

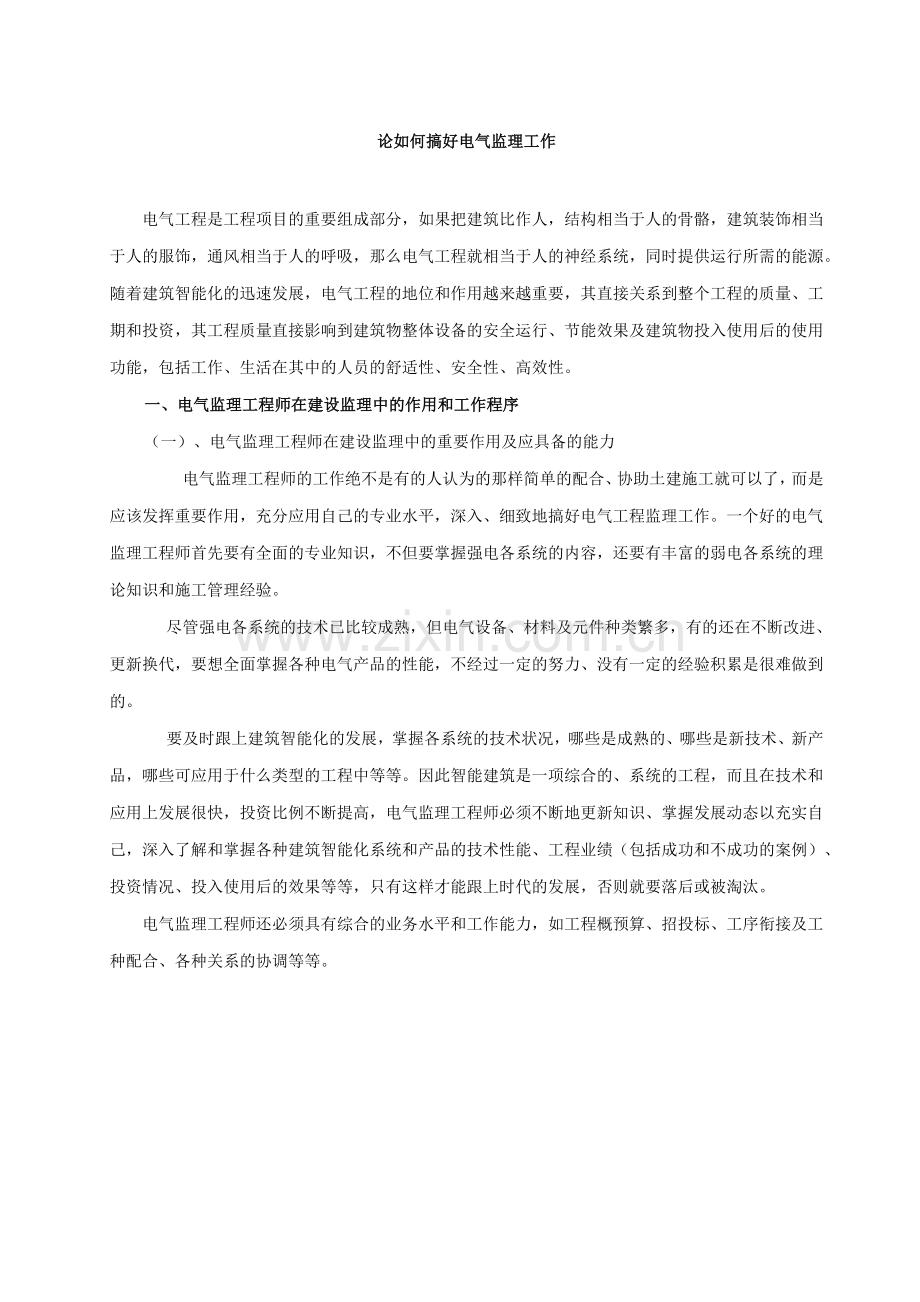

论如何搞好电气监理工作

电气工程是工程项目的重要组成部分，如果把建筑比作人，结构相当于人的骨骼，建筑装饰相当于人的服饰，通风相当于人的呼吸，那么电气工程就相当于人的神经系统，同时提供运行所需的能源。随着建筑智能化的迅速发展，电气工程的地位和作用越来越重要，其直接关系到整个工程的质量、工期和投资，其工程质量直接影响到建筑物整体设备的安全运行、节能效果及建筑物投入使用后的使用功能，包括工作、生活在其中的人员的舒适性、安全性、高效性。
一、电气监理工程师在建设监理中的作用和工作程序
（一）、电气监理工程师在建设监理中的重要作用及应具备的能力
     电气监理工程师的工作绝不是有的人认为的那样简单的配合、协助土建施工就可以了，而是应该发挥重要作用，充分应用自己的专业水平，深入、细致地搞好电气工程监理工作。一个好的电气监理工程师首先要有全面的专业知识，不但要掌握强电各系统的内容，还要有丰富的弱电各系统的理论知识和施工管理经验。
    尽管强电各系统的技术已比较成熟，但电气设备、材料及元件种类繁多，有的还在不断改进、更新换代，要想全面掌握各种电气产品的性能，不经过一定的努力、没有一定的经验积累是很难做到的。
    要及时跟上建筑智能化的发展，掌握各系统的技术状况，哪些是成熟的、哪些是新技术、新产品，哪些可应用于什么类型的工程中等等。因此智能建筑是一项综合的、系统的工程，而且在技术和应用上发展很快，投资比例不断提高，电气监理工程师必须不断地更新知识、掌握发展动态以充实自己，深入了解和掌握各种建筑智能化系统和产品的技术性能、工程业绩（包括成功和不成功的案例）、投资情况、投入使用后的效果等等，只有这样才能跟上时代的发展，否则就要落后或被淘汰。
电气监理工程师还必须具有综合的业务水平和工作能力，如工程概预算、招投标、工序衔接及工种配合、各种关系的协调等等。

(二)、建筑电气安装工程质量监理工作程序
批准，形成
补充修改
未获批准
参加图纸会审，检查电气图纸与土建、暖通专业图纸有无矛盾
施工单位编制专业
《施工组织设计》（施工方案）
施工单位进行内部
（技术主管）审批，手续齐全
施工单位进行
施工技术文件报审
专业监理工程师批复意见并报送总监审核
《工程技术文件报审表》（A1监）
施工单位依据批复意见
与技术文件进行技术交底
进入施工质量验收报验流程

二、 质量控制流程和控制方法
（一）、施工物资管理流程
合格
合格
相关文件
合格的厂家
相关文件
形成
退货
不合格
建设、监理、施工单位
共同对供货厂家进行考察
施工单位组织工程物资进场
施工单位进行
开箱检验、抽样复试试

材料、购配件进场检验记录；
材料试验报告；
设备开箱检验记录；
物资进场复试报告；
施工单位进行工程物资进场报验
工程使用
厂家资质；
生产许可证；
产品检验报告；
厂家质量保证书（合格证）；
环保、消防部门认可文件；
产品CCC认证；
进口商品商检证明；
不合格
形成
工程物资进场报验表（A4监）
监理工程师
现场验收并签认

（二）、工序质量管理流程
不合格
工序完工
承包商自检
是否合格
填写报验单
报监理验收
监理工程师查验
合格
采取补救措施
是否合格
签认报验单
合格
进入下一道工序
不合格

（三）、电气监理工程师在电气工程质量控制方面应注意的问题
质量是工程的生命，一个工程如果在质量上出了问题就会影响甚至危及人们生命和财产的安全，电气工程质量的好坏直接影响建筑物是否正常运行，直接影响建筑物安全性和使用功能，直接影响该建筑的社会效益及经济效益。
    作为电气监理工程师，在进驻现场之前应认真准备并组织好电气设备图纸会审工作，不能走过场、应付了事，要认真审图，把影响工程质量，使用功能等方面的问题尽量在会审时解决。如各专业设备安装位置、标高是否有冲突、配电室的门开启方向是否向外、应急照明、疏散指示是否完善等，这些问题如不及早提出、处理，影响的不仅是工程质量，还会因返工而影响工程进度和造价。在审图时应着重注意以下几点：
高压、通讯、有线电视进户预埋套管的位置、标高是否合理；户外如果有照明、闭路监控摄像头（防盗报警探测器、公共广播等，也要预埋合适的套管，避免后期剔凿。动力配电、控制设计是否与其他相关专业的要求一致。电缆桥架、插接母线、线槽等的位置、标高是否合理及便于安装，避免与风管、水管等“打架”。 预留套管、洞口是否有合理的平面布置图，标高、尺寸是否标注清楚。
    电气监理工程师不要只停留在照图施工的水平，要全面熟悉设计图纸，努力并善于发现图纸中的不足，及时提出、处理，并根据施工特点编制《监理实施细则》，制订旁站监理方案。
电气监理工程师进驻现场后首先要严格审查承建商的资质，合格的承建商是保证工程质量的必要前提。电气工程的各个分项分包的较多，如高压变配电系统、动力及照明系统、火灾报警及联动控制系统、电话、电视、保安监控及防盗对讲系统、柴油发电机系统，有的还有综合布线系统、楼宇自动化系统等等。这些系统工程大多由独立的分包商承建，电气监理工程师要审查这些系统的分包商是否有相应的施工资质，同时还要核实是否有承建能力。
    其次要求电气工程各承建商编制施工组织设计（施工技术方案）并严格审查，应有完善的质量保证体系，保证工程质量的各项技术措施和安全施工措施，审查技术人员到位请况和施工设备是否满足工程需要，特殊工种必须持证上岗，如发现有缺陷之处应及时提出，令其纠正和补充。
在施工阶段，各工序质量控制重点如下：
电气监理工程师监理的依据本工程施工《监理规划》、建设单位提供的电气工程专业设计文件、施工单位编制的施工组织设计<专业施工方案>、GB50303-2002 《建筑电气工程施工质量验收规范》、DBJ／T01-26-2003《建筑安装分项工程施工工艺规程》（第七分册）、JGJ46-2005《施工现场临时用电安全技术规范》、92DQ13《建筑电气通用图集》、D501-1《防雷与接地安装》、DBJ01-51-2003《建筑工程资料管理规程》、GB50319－2000《建设工程监理规范》、DBJ01-41-2002《建设工程监理规程》、国家工程建设标准有关强制性条文、国家和北京市颁发的有关工程建设的法律、法规、规范、规程及专业技术标准、《监理委托合同》、《施工合同》、以及《电气监理实施细则》。要根据相关合同了解项目工程的监理内容即质量控制目标，同时应制订旁站计划和关键控制部位。施工中若发现图纸问题应及时提出并处理，不允许未经同意私自变更设计。要求承建商严格作好“三检”，抓住关键部位，对其实施旁站监理。严格推行规范化监理程序，编制符合规范、工艺标准、可操作的质量控制程序。这一作法一定要在工程一开始就以书面形式通知承建商，万事开头难，只有严格地开好头才能为以后工作的顺利开展打好基础。平时注意资料整理和积累，要求施工单位技术资料必须与工程进展同步。
严把电气工程材料质量关，将不合格材料拒之于工程之外。如镀锌钢管的壁厚，厚管不小于2．5mm，薄管不小于1．5mm，镀锌层应完好，PVC管25以下，壁厚不小于1.8mm；必须是阻燃型。承建商每次进材料都应填报审表，经审查同意后方能用于工程，防止中间改换不合格材料。为不影响结构、保证保护层厚度，预埋电线管不能敷设在钢筋的外侧，管路在同一处交叉不能超过三条，线管不能并排绑扎在一起。管与管、管与盒连接应牢固、紧密，要防止堵塞，绑扎必须牢固。现在工程设计大多采用阻燃PVC管暗敷，在材料报审时往往只注意线管、线盒的审查而忽视了一个小的细节——连接用的胶水。如果胶水不合格，即使再好的材料、再严格的工艺要求也保证不了连接的质量，连接不牢，导致砼振捣时接头脱落。因此要特别注意胶水的质量，可以要求承建商选几种样品，现场进行试验，符合要求才能选用。浇注砼时，要求承建商有电工跟班，及时处理被压坏的线管、线盒。均压环、避雷带、防雷引下线等是否漏焊，焊接长度是否满足规范及设计要求。每处都要仔细检查，特别是结构转换层，由于柱子主筋调整，防雷引下线容易错焊、漏焊，所以电气监理工程师要提醒承建商引起重视，建议作为旁站监理内容，认真检查、验收。认真做好隐蔽验收及隐蔽签证，未经电气监理工程师在隐蔽验收单上签字，不得进行下道工序，防止流于形式。
    在安装及调试阶段重点注意以下几个问题：
要求承建商对配电箱、线盒内压线要先做样板，布线整齐、压接牢固，多股线涮锡，然后再全面展开，防止做了大量工作后才发现存在的问题，返工困难，而且影响进度。
接地线的连接，接地端子的预留应符合规范要求；把外金属门窗、栏杆防侧击雷作为关键，搞好工序衔接，防止遗漏；设备外壳接地应完善，监理过程中要注意一些细节上的做法。
要求承建商按程序进行，如所有电缆、插接母线、导线、设备必须经绝缘测试合格后方能送电调试，严禁凭“经验”、凭感觉贸然送电。设备运行调试要按先空载后带负荷、先单体后联动进行。
重点检查吊顶内的线路，一定要穿管敷设，防止不穿管。
发电机自启动、与市电切换，双电源末端切换的调试，尽管实施时比较简单，但往往因承建商认为太简单、不重视或分包商之间协调不好而出现问题。（如：有的工程出现过，柴油发电机带不了负荷，只因开关的整定值未按设计要求设定；双电源末端切换箱在发电机供电时无法自动切换，只因二次回路主开关未打到自动位置；发电机供电回路未核对相序，因相序反了而导致电机反转。）电气监理工程师要将这部分的调试作为旁站监理的内容。
消防泵的控制，因涉及降压起动、现场手动、消防控制室手动、自动起动、备用互投等控制，且往往涉及几家安装调试（供货）单位，很容易发生技术上、协调配合上的问题，加上个别设计存在一些小缺陷，影响调试和验收，电气监理工程师必须提前熟悉设计图纸及厂家提供的二次线路图、控制原理图，及早发现或预见可能发生的问题，并作出处理。这部分调试很关键，有时很小的一点问题就会影响整个消防工程的验收。
（三）施工阶段的进度监理控制
1、施工准备阶段：
审批总承包单位提交的施工组织设计，审核专业施工队伍的施工方案，检查质保体系是否能满足工程技术需要，检查施工技术人员、施工机械及工具是否能满足工程进度要求。
2、施工阶段：
全力配合建设单位进行工程进度控制，把施工进度网络中关键路线上的关键项目作为施工控制的重点对象，督促施工单位按总监理工程师审查批准的施工总进度计划组织施工，
深入工地检查进度计划的实施情况，要求电气专业密切配合土建等其他专业的进度施工，当实际进度滞后于计划进度时，指令施工单位调整进度计划，保证工期目标的实现。
督促检查施工单位的施工机具、设备到位及人员到位情况。对机具、设备、施工人员不足而影响施工进度时，监理工程师应及时令其补充，及时解决存在的不足。
3、竣工验收阶段：
积极配合建设单位履行各项验收程序，检查各项资料是否完善，检查现场各项工作是否全部完成，落实完善设备、照明试运行工作，编制工作总结报总监理工程师审批。
三、电气监理工程师在投资控制方面应注意的问题
电气监理工程师直接接触电气设计图纸和工程的实际，最了解电气工程的进展和变化情况。电气监理工程师未必人人都是造价工程师，但都必须熟练地掌握工程概预算及造价控制方面的有关内容，全面熟悉业主与承建商（分包商）签定的合同条款，这是投资控制的基础，离开这一基础投资控制就无从谈起。
    一些工程招标时由招标方提供工程量清单，而又说明结算时以实际发生量为准，单价以施工期间平均信息价为准，这样量与价均未定，给监理工程师在投资控制上带来很大的麻烦，招标时的标底等于没多大作用，计算造价时一切都要从头来。
    电气监理工程师在投资控制过程中应注意的几个问题：
要清楚对同一项目采用不同处理方案后对投资产生的不同影响。不管业主是否委托设计监理，电气监理工程师都要从业主的经济利益出发，对电气设计中严格影响工程投资的部分仔细斟酌。比如在一些工程中变压器的总容量设计得偏大，工程投入使用后有的用不到一半，造成浪费。如果电气监理工程师及早向业主提出意见就可避免这方面的损失。必须熟悉相关建筑安装定额，防止重复取费，如焊接铜接线端子，电缆头制作定额内材料费已包括了接线端子的费用，不能另计主材费。
熟悉工程量计算规则，防止工程量多算、多报。有的承建商申报时，线管、导线、电缆的量一旦报多了，就称是计算了损耗量的预留量，实际上定额中对线管、导线的损耗量已经计算在主材料费用中了，对电缆等的损耗也明确规定了比例，不能随意调增。
要求承建商对已完的分项工作及时报验，同时进行工程量计量以便支付月度款，未经报验的分项工程不能作为月度付款申请的内容。
电气监理工程师应注意，报验的分项工作必须真正完成后才可计量工程量，比如灯具安装分项，内容应包括线路绝缘测试及灯具试亮工作，如果只安装完，未测试绝缘或未试灯，均不能进行计量或支付全部款额。
严格控制现场签证，杜绝不合理签证。这就要求一定要全面熟悉业主与承建商签定的合同内容，比如合同价内是否已包括了要办签证的项目，合同中对单价、取费的规定，是否有让利（下浮）的规定等。
四、电气监理工程师在安全施工方面应注意的问题
坚持“安全第一，预防为主”的方针，要把安全施工监理工作从始至终作为重点工作，要审查《施组》中的安全技术措施，审查施工现场临时用电设施布局是否合理，配电系统是否符合《施工现场临时用电安全技术规范》要求，电气灭火器材是否完善到位，各配电箱内应有漏电保护开关，使用的设备应有三级保护，现场用电电缆不得随地乱拉，应埋设或架空敷设。宿舍照明、现场施工照明必须使用36V及以下安全电压，电工上岗必须穿绝缘鞋，使用手持电动工具必须带绝缘手套。
施工中使用大夯机、振捣棒时尤为重视，由于在使用这些设备时，其电缆有一段是跟随设备来回移动，容易出现绞伤或蹭伤线缆外皮，并且此工作场地潮湿，易发生触电事故，因此，应有专人看护，并具备完善的应急措施。
总之，在目前的工程建设中，电气工程设计越来越复杂，科技发展，社会的进步，智能化建筑发展日新月异，电气监理工程师只有不断学习，充实理论技术知识，不断提升专业业务水平，才能把电气工程监理工作做得更好。

2007.12.28
