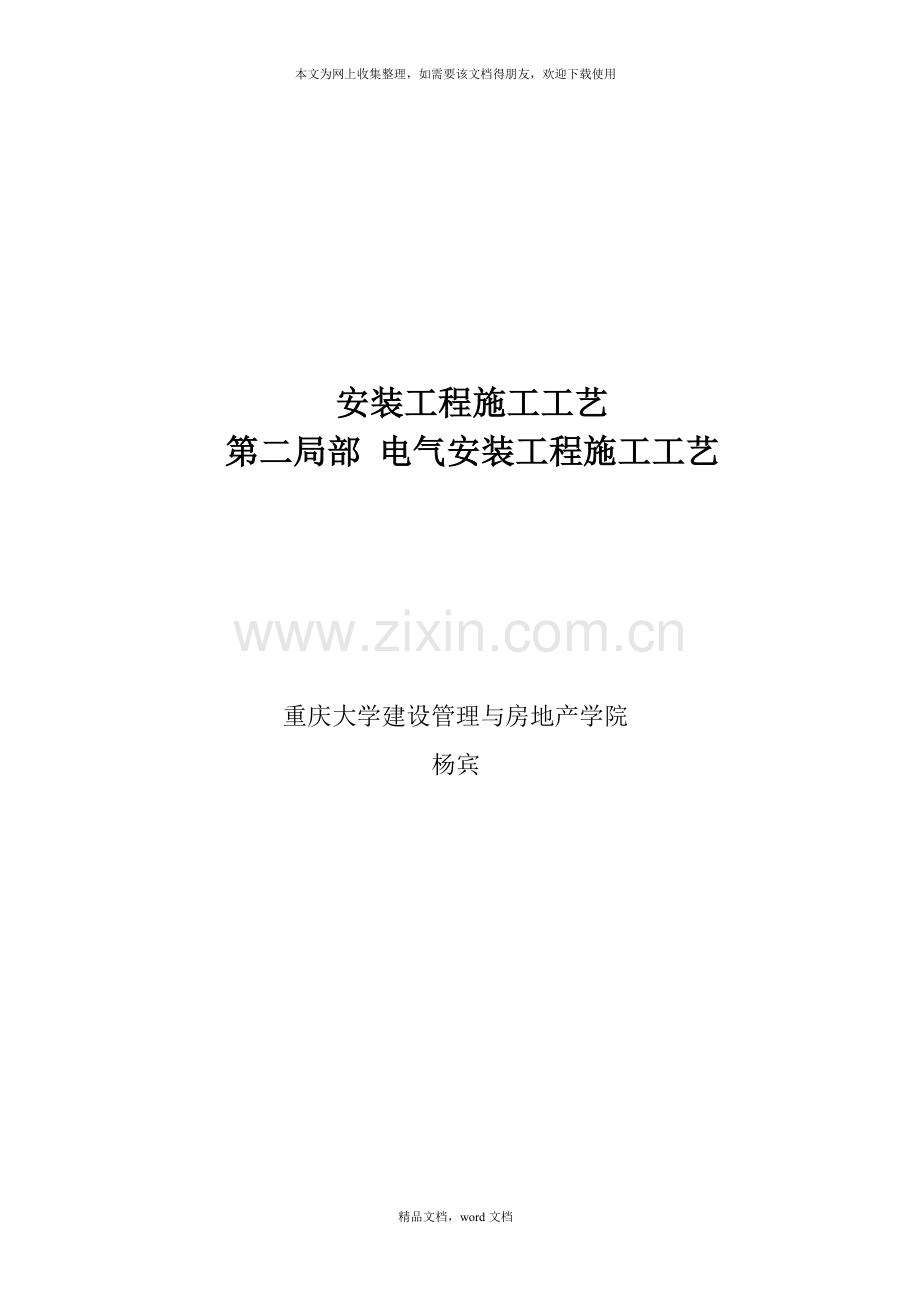

安装工程施工工艺
第二局部 电气安装工程施工工艺
重庆大学建设管理与房地产学院
杨宾

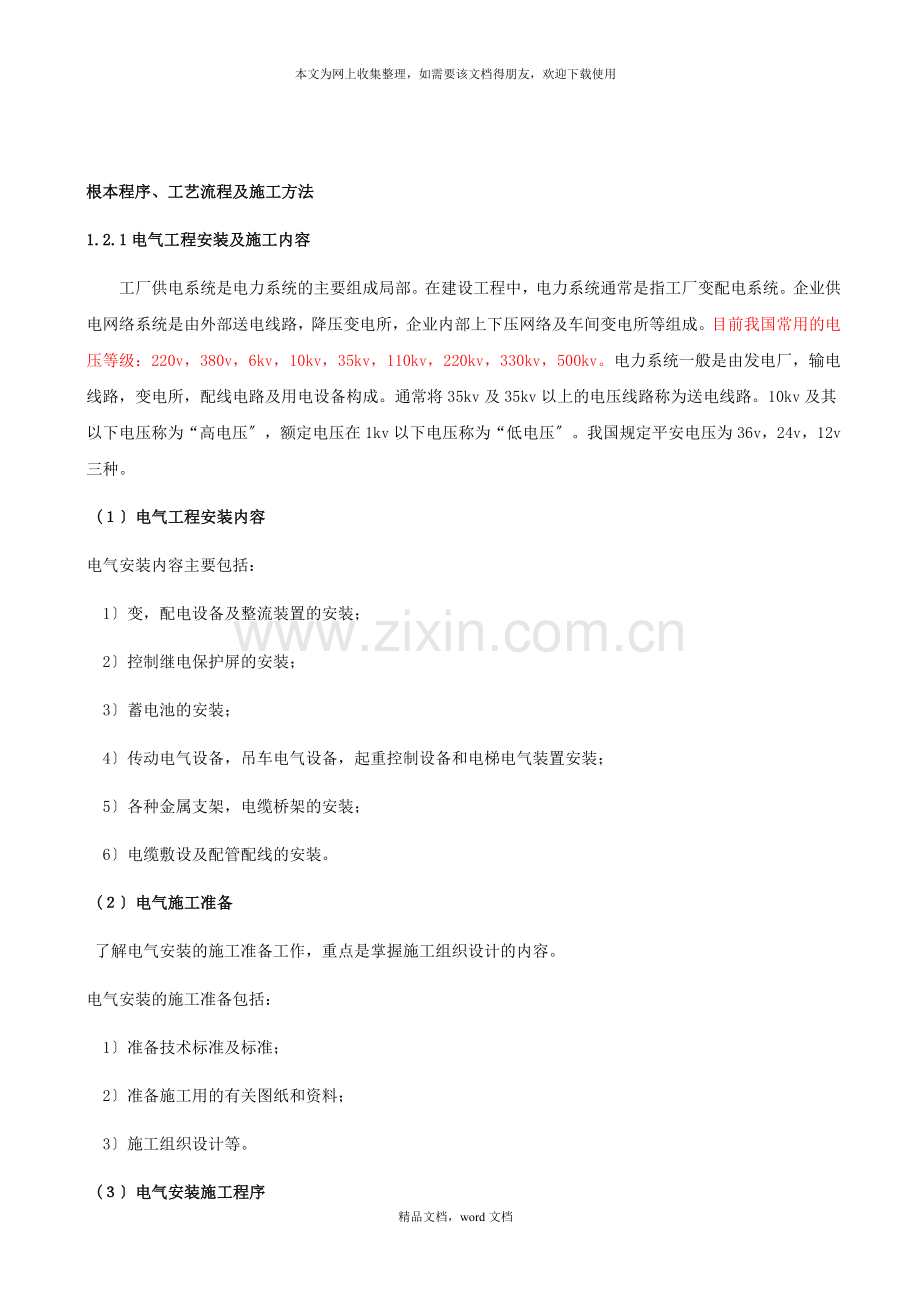

根本程序、工艺流程及施工方法
1.2.1电气工程安装及施工内容
工厂供电系统是电力系统的主要组成局部。在建设工程中,电力系统通常是指工厂变配电系统。企业供电网络系统是由外部送电线路,降压变电所,企业内部上下压网络及车间变电所等组成。目前我国常用的电压等级:220v,380v,6kv,10kv,35kv,110kv,220kv,330kv,500kv。电力系统一般是由发电厂,输电线路,变电所,配线电路及用电设备构成。通常将35kv及35kv以上的电压线路称为送电线路。10kv及其以下电压称为“高电压〞,额定电压在1kv以下电压称为“低电压〞。我国规定平安电压为36v,24v,12v三种。
(1〕电气工程安装内容
电气安装内容主要包括:
1〕变,配电设备及整流装置的安装;
2〕控制继电保护屏的安装;
3〕蓄电池的安装;
4〕传动电气设备,吊车电气设备,起重控制设备和电梯电气装置安装;
5〕各种金属支架,电缆桥架的安装;
6〕电缆敷设及配管配线的安装。
(2〕电气施工准备
了解电气安装的施工准备工作,重点是掌握施工组织设计的内容。
电气安装的施工准备包括:
1〕准备技术标准及标准;
2〕准备施工用的有关图纸和资料;
3〕施工组织设计等。
(3〕电气安装施工程序
1)各种电气设备和管道安装前要配合土建做好预埋和预留工作。
2)做好土建工程中间交接及根底验收工作。
3)电气设备材料出库及开箱检验。
4)变压器盘柜等电气设备安装就位找正后完成二次灌浆及抹面。
5)电气仪表一次调试。
6)避雷和接地安装。
7)按设计要求制作安装各种金属支架,电缆桥架。
8)按设计和标准要求敷设电缆,配管配线及电机检查接线。
9)建筑及道路照明安装。
10)直流电及USP系统安装。
11)按电气系统图完成电气调试。
12)单机试车。
13)配合联动试车。
14)竣工验收。
(4)变配电安装工程
1〕变电所的类别
根据变压器装设位置和环境的不同,可分为室内变电所和室外变电所〔包括露天变电所,柱上变电所〕两大类。
2〕变配电工程范围
变电所工程包括高压配电室,低压配电室,控制室,变压器室等四个局部的电气设备安装工程。
3〕变配电工程的内容
变配电工程的内容主要是对上述四个室里所安装的全部电器设备。
① 变压器安装
a.变压器安装之前的外观检查。
b.器身检查。
c.变压器枯燥。
d.变压器安装。变压器安装分室内,室外,柱上等三种场所。
② 油断路器安装
③ 隔离开关安装
④ 负荷开关安装
⑤ 避雷器的安装
⑥ 高压开关柜安装
⑦ 母线安装
(5)直流系统安装工程
1〕蓄电池母线的安装
蓄电池使用母线一般用圆母线叫多,其材质有铜 钢,铝合金等.母线的连接应采用焊接,母线端头应涂锡,外表应涂以凡土林.母线应沿其全长涂耐酸相色油漆,正极为 色,负极为蓝色.
2〕蓄电池引出线的准备
蓄电池引出线采用电缆是,除应符合电缆标准说明正,负极的相色.电缆线穿出蓄电池室的孔洞及保护套的管口外,应用耐酸材料密封.
3〕穿出线板安装
4〕蓄电池安装
5〕蓄电池的充放电
蓄电池安装经检验合格后补充合格的电解液进行充电,使充电容量到达或接近产品的技术的要求后,进行首次放电.
6〕硅整流柜,可控硅柜安装
硅整流柜和可控硅柜按容量100KW 800KW 2000KW三钟,均未包刮根底型钢制作安装,两种柜安装完毕后都需要间隔时间不宜超过10个小时.
(6)电缆安装工程
1〕电缆敷设的一般规定
2〕电缆安装方法
① 电缆在室外直接埋地敷设.埋设深度一般为0.8m (设计有规定者按设计规定深度埋设),经过农田的电缆埋设深度不应小于1m,埋地敷设的电缆必须销装并且有防腐护层,裸钢带铠装电缆不允许埋地设敷.
② 电缆在室内外电缆沟内敷设.电缆在室内外电缆沟内敷设,分无支架敷设和有支架敷设.
③ 电缆沿支架敷设.
④ 电缆沿墙吊挂敷设和卡设.
⑤ 电缆沿柱卡设.
⑥ 电缆穿导管敷设.
⑦ 电缆沿钢索卡设.
⑧ 电缆桥架敷设.
⑨ 电缆顶管.
(7〕电机安装工程
电机整体安装,其步骤:
1)根底检查;
2)根底上放上锲行垫铁;
3)将电机吊到垫锲上,并调节锲形垫铁使点饥到达要求;
4)调整电机与连接机器的轴线,两轮中心线必须在一条;
5)经过调整后,将其与传动装置连接起来;
6)二次灌浆.
长期停置不用的电机,当其绝缘电阻不能满足规定要求时,必须进行枯燥。
枯燥方法:
① 外部枯燥法〔热风枯燥法、电阻器加盐枯燥法、灯泡照射枯燥法〕
② 通电枯燥法〔矿铁感应枯燥法、直流电枯燥法、外壳铁损枯燥法、交流电枯燥法〕
(8)防雷接地
1〕防雷措施有以下几种
① 装设避雷针
② 安装避雷网、避雷带、均压环、
③ 安装避雷器
2〕特殊建筑物、构筑物的防雷以及措施
① 贮油罐的防雷
开式罐和建筑物,应装设独立避雷针,冲击接地电阻不大于10欧
② 浮顶油罐球形液化贮罐壁厚大于4欧,只作接地
③ 水塔可利用水塔顶上周围铁栅栏作为接闪器,或装设环形避雷带保护水塔边缘,并在塔顶中心装一支1.5m高的避雷针。冲击接地电阻不大于30欧
④烟囱的防雷 砖烟囱和钢筋混凝土上烟囱采用装在烟囱上的避雷计或用避雷带保护,多根避雷针应用避雷带连接成闭合环冲击接地电阻不大于20——30欧
⑤高层建筑的避雷 现代化高层建筑的防雷接地、电气设备的保护接地和工作接地组成混合接地系统。利用建筑物的钢筋混凝土根底做接地桩,接地电阻通常为4欧以下
3〕防雷系统
属于防雷系统的有避雷网、避雷针、独立避雷针、避雷针引下线
4〕接地系统
接地系统包括接地极、户外接地母线、户内接地母线、接地跨接线、构架接地、防静电
(9)配管配线工程
配管配线是指由配电箱到用电器具的配电线路。按敷线的方法分为明配线和暗配线两种。
1〕管子选择及适用场所
① 电线管〔DG〕:管壁较薄,适用于枯燥场所的明、暗配
② 焊接钢管(G):管壁较厚,适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。
③ 硬塑料管〔pc〕:耐腐蚀性较好,易变形老化,机械强度次于钢管,适用于腐蚀性较大的场所明暗配
④ 半硬塑料管〔pvc〕:刚柔结合,易于施工,劳动强度较低,质轻,运输较为方便,已被广泛应用于民用建筑暗配管
2〕管子的连接
管与管的连接采用丝扣连接,禁止采用电焊或气焊对焊连接。用丝扣连接时,更加焊跨接地线
3〕管子的安装
① 明配管的安装 主要内容是测位、划线、打眼、埋螺栓、锯管、套丝、爆弯、配管。接地、刷漆。安装时管子的排列应整齐,间距要相等,转弯局部应按同心圆弧的形式进行排列。电气管应敷设在热水管或蒸汽管下面
② 暗配管的安装 安装工作内容为测位、划线、锯管、套丝、配管、接地、刷漆。
4〕防爆场所的配管配线
爆炸危险场所使用的电缆线和导线,其额定电压不应低于线路的额定电压,且不低于500V。绝缘导线必须敷设在钢管内,严禁用明线敷设
(10)起重设备电气安装
起重机的电气设备安装包括电气设备检查、车滑触线安装、电缆敷设、过桥管线敷设、管内穿线、接线、灯具安装等内容。起重设备配电施工工序内容:
1)滑接线的布置
2)滑接线支架的安装
3)绝缘子的固定
4)滑接线的固定
5)滑接线的连接:多采用焊接。搭接件所用角钢、扁钢、圆钢的规格与滑接线规格相同
6)滑接线膨胀补偿装置的安装。滑接线每隔30——50m或跨越建筑物伸缩处应设膨胀补偿装置。
7)滑接线信号灯安装
8)防锈
9)移动软电缆安装
10)滑接线或软电缆相间或各相对地间几进行绝缘电阻测试
11)验收并提交有关资料文件
(11)电梯电气的安装
1)安装控制柜和井道中间连接箱〔连接箱〕控制柜跟随曳引机,一般位于井道上端的机房内。
2)安装分接线箱和敷设电缆槽或电线管
3)安装分接线箱和敷设电缆槽
4)安装分接线箱和敷设电缆管
5)安装极限开关、限位开关或端站强迫减速装置
6)安装层楼指示器、选层器
7)安装召唤箱、指层灯箱、千黄管换速平层装置
8)固定电缆架、挂扎软电缆和配接线
9)电气控制系统的保护接地或接零
采用保护接地时,接地电阻不得大于4F,采用保护接零的电气设备不应又作保护接地
(12)架空线路
1〕室内线路敷设的 一般规定
室外低压配电线路的电压降,自变压器低压侧出口至电源引入处,在最大负荷的允许值为其额定申压的4%,室内线路〔最远至配电箱〕为3%。
室内插座回路与照明回路宜分别供电,其供电半径不宜超过50m。不同回路不应同管敷设。
电线电缆穿越防火分区、楼板、墙体的洞口和重要机房活动地板下的缆线夹层等,应进行防火封堵,通常可采用防火枕木等无机阻火材料。
室内线路敷设应防止穿越潮湿房间。潮湿房间内的电气管线应尽量成为配线回路的终端
2〕室外架空线路
① 架空线的敷设:LJ\LGJ
② 横担 横担应架设在电杆的靠负截一侧。导线在横担上的排列应符合如下规律,即当面向负截时,从左侧起L1、N、L2、L3;和保护零线在同一横担上架设时,导线相序排列的顺序是:面向负载,从左侧起L1、N、L2、L3、PE;动力线、照明线在两个横担上分别架设时,上层横担面向负截从左侧起为L1、L2、L3;下层横担:单相三线时面向负截从左侧起为L1、〔L2、L3〕、N、PE;在两上横担上架设时,最下层横担面向负截,最右边的导线为保护零线PE
③ 架空线。主要用绝缘线或裸线。绝缘线又分为铜芯与铝芯线两种。郊区0.4KV室外架空线路应采用多芯铝绞绝缘导线,导线截面同意选用35mm2、70mm2、95mm2、120mm2四种规格。
④ 室内变压器组装
(13)火灾自动报警系统
1〕火灾报警系统的分类
火灾自动报警系统通常由触发装置、火灾报警装置、火灾警报装置及电源四局部组成。
火灾自动报警系统中的探测器根据起逻辑电路的设计,目前可分为开关量和模拟量两种。
采用开关电路原理的火灾报警系统工作原理相对简单、造价较低,但存在环境适应能力差、误报率就增高等先天性缺陷
模拟量火灾自动报警系统,可根据烟雾的浓度。烟雾浓度的变化量、烟雾浓度的变化速率等判断是否发出预报信号、火灾报警信号等故障信号及故障信号。当火灾发生后,值班人员不仅能及时得知火灾的发生,而且能够准确的知道火灾位置和报警前后火灾蔓延情况。模拟量火灾探测器可设置成不同的灵敏度等级以适应不同的检测点和环境的需要。
2〕报警区域和探测区域的划分
报警区域应按防火分区或楼层来划分
以下场所应分别单独划分探测区域:
① 敞开或封闭式楼梯间
② 防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室
③ 走道、朴刀、管道井、电缆隧道
④ 建筑物门顶、夹层
报警系统包括集中报警器、区域报警器和各种探测器
(14) 电气调整实验
1〕电气调整的三个阶段
了解单体调试、分系统调试、整体调试的具体内容。
工程调试的全过程由以下三局部组成:
① 单体调试:指电气设备及元件的本体试验和调校
② 分系统调试:指可以独立运行的一个小电气系统的调试
③ 整体调试:成套电气设备的整套启动调试
上述电气调试全过程的三个组成局部均指电气自身系统的调试,不包括电气带动机械设备的试通〔试车〕工作内容。
2〕电气设备试验
熟悉电气设备根本试验、专项调试的内容和要求
电气设备试验按功能划分为两大类别:一类为“绝缘试验〞,另一类为“特性试验〞。
3〕根本试验
① 绝缘电阻测试:用兆欧表测试绝缘电阻
② 直流耐压〔漏泄〕试验:对电力电缆和电机等电容较大的电气设备,可用直流耐压试验来代替绝缘电阻测试,能同时测出被试验物的绝缘缺陷
③
④ 直流电阻测试:主要指测量变压器、电机、电抗器等各相线圈组的直流电阻值。
⑤ 介质损失角的测试
⑥ 电容比的测量:用测量电容比法来检验纤维绝缘的受潮状态是最有效的方法
⑦ 三倍频及工频感应耐压试验:对变压器、电抗器等设备的主绝缘进行感应高电压耐压试验,以考核绕组间、匝间绝缘耐压能力
⑧ 冲击波试验:冲击波试验是检验电气设备承受雷电压和操作电压的绝缘性能和保护性能
⑨ 局部放电试验
⑩ 接地电阻试验:用接地电阻测试仪测试接地装置的接地电阻值。如接地装置的接地电阻达不到标准时,应加“降阻剂〞或增加接地极的数量或更换接地极的位置后,再测试接地电阻直到符合标准为止
4)电气设备的专项调试
电气设备的专项调试包括:电力变压器的专项调试、断路器的专项调试、电机的专项调试和避雷器的专项调试
(1)电气照明系统
1)照明系统分类
按照明在建筑中所起主要作用的不同,可将建筑照明分为视觉照明和装饰照明两大类。
① 视觉照明
满足人们的视觉要求〔属生理需求〕,保证从事的生产、生活活动正常进行而采用的照明,称为视觉照明。根据具体的工作条件,视觉照明又可分为:正常照明和应急照明。应急照明按功能又分为三类,即:疏散照明、平安照明和备用照明。
应急照明必须采用能瞬时点燃的可靠光源,一般采用白炽灯或卤钨灯。当应急照明作为正常照明的一局部经常点燃且发生故障不需要切换电源时,也可采用气体放电灯。
备用照明的照度不低于正常照明的10%,平安照明的照度不低于正常照度的5%。疏散照明在主要通道上的照度不应低于0.15x。
② 装饰照明
装饰照明主要有建筑物泛光照明、节日照明、广告霓虹灯及喷泉照明、舞厅照明等。
2)常用电光源及特性
电光源按发光原理可以分热辐射光源和气体放电光源两大类。
气体放电光源一般比热辐射光源光效高、寿命长,能制成各种不同光色,在电气照明中应用日益广泛。热辐射光源结构简单,使用方便,显色性好,故在一般场所仍被普遍采用。
① 白炽灯。白炽灯的功率因素近于1。
白炽灯主要有玻璃泡体,灯丝和灯头组成。白炽灯泡内都抽成真空,功率大于40w的灯泡充以氮气或氮氛混合气体,以减缓灯丝氧化和金属分子扩散,提高灯丝的使用温度和发光效率,增加使用寿命。由于钨丝的冷态电阻比热态电阻小很多,故其瞬时启动电流很大
② 日光灯〔荧光灯〕。日光灯是由镇流气、灯管、起动〔辉〕器和灯座等组成。荧光灯由于气体放电的负阻特性,必须与镇流器配合才能稳定工作。
日光灯的优点是光效高,光谱接近日光,显色性好。它的表温低,外表亮度低。眩光影响小。缺点是功率因数低,约为0.5:有频闪效应;附件多,不宜频繁开关
③ 卤钨灯。卤钨灯也是一种热辐射光源
目前广泛采用的是溴、碘两种卤素,分别叫溴钨灯和碘钨灯。
④ 高压水银灯。高压水银灯也称做高压汞灯,经常用在道路、广场和施工现场的照明中。高压水银灯按构造的不同可以分为两种, 一种是外镇流高压水银灯,另一种是自镇流高压汞灯。
〔2〕常用低压电气设备
1〕动力设备
① 电动机的型号以及选择
Y系列电动机型号如下:
常用的产品代号有:
Y——小型三相交流鼠笼异步电动机
YR——小型三相绕线转子异步电动机
YZ、YZR——冶金、起重用异步电动机
YB——隔爆型电动机
② 电动机的选择
负载转矩的大小是选择电动机功率的主要依据。电动机铭牌标出的额定功率PN是指电动机抽输出的机械功率。为了提高设备自然功率因数,应尽量使电动机
③ 电动机的起动方法: 直接起动。直接起动也称全压起动,仅用一个控制设备即可。其特点是起动电流大,一般为额定电流的4~7倍。起动方法简单,但一般仅适用于小于10kw的电动机,具体接线方法有星形联届和三角形联结。另一种是减压起动。当电动机容量较大时,为了降低起动电流,常采用减压起动
2〕常用低压控制和保护电器
低压电器指电压在500v以下的各种控制设备、继电器以及保护设备等。用的低压电器设备有刀开关、焊断器、低压断路器、接触器、磁力启动器及各种继电器等
① 刀开关 HD
铁壳刀开关的主要特点是:有灭弧能力;有铁壳保护和联锁装置〔即带电时不能开门〕,所以操作平安;有短路保护能力;只用在不频繁操作的场合。铁壳刀开门容量选择一般为电动机额定电流的3倍。
② 低压断路器 QF
曾称自动开关或空开。它除具有全负荷分断能力外,还具有短路保护、过载保护和失欠电压保护等功能,并且具有很好的灭弧能力。常用作配电箱中的总开关或分路开关。
③ 接触器 QC
接触器也称为电磁开关,它是利用电磁铁的吸力来控制触头动作的。接触器按其电流可分为直流接触器和交流接触器两类,工程中常用交流接触器
接触器主要技术数据有额定电压、额定电流〔均指主触头〕、电磁线圈额定电压等。应用中一般选其额定电流大于负载工作电流,通常负载额定电流为接触器额定电流的70——80%
交流接触器的主要特点如下:
a.是用按钮控制电磁线圈的,电流很小,控制平安可靠。当环境潮湿时,可选用电磁线圈电压为36v的平安电压进行控制
b.电磁力动作迅速,可以频繁操作,常用接触器控制电动机负荷运行。
d.具有失电压或欠电压保护作用,当电压过低时,接触器自动断电
④ 磁力起动器
磁力起动器由接触器、按钮和热继电器组成。它具有接触器的一切特点,且具有热继电器保护作用,有的还具有可逆运行功能。
低压控制电器主电路,都有一定的灭弧能力。通常采用的灭弧方法有磁吹式灭弧和栅片灭弧,后者是工程中低压电器的常用灭弧方法。
3〕保护电器
① 熔断器
熔断器用来防止电路和设备长期通过过载电流和短路电流,是有断路功能的保护元件。它由金属熔件〔熔体、熔丝〕、支持熔件的接触结构组成
填充料式熔断器是我国自行设计的,它的主要特点是具有限流作用及较高的极限分断能力。所以这种熔断器用于具有较大短路电流的电力系统和成套电装置中。其散热速度快,提高了灭弧能力显著缩短断电时间。
————2.5倍。
常用的低压熔断器通常有瓷插式RC、管式和螺旋式RG;
高压熔断器RN—户内式、RW—户外式;
② 漏电保护器
按工作类型划分有开关型、继电器型、单一型漏电保护器、组合型漏电保护器。组合型漏电保护器是漏电开关与低压断路器组合而成。
按结构原理划分有电压动作型、电流型、鉴相型、脉冲型。
电压动作型漏电保护器适用于中性点不接地的时候,而且只能作低压总保护,不能作分保护。
(1)电气照明系统安装根本要求
1〕灯器具安装根本要求
室外照明灯具安装不应低于3m〔〕:每个照明回路的灯和插座数不宜超过25个,〔不包括花灯回路〕,且应有15A及以下熔丝保护。行灯安装应符合以下要求:
① 电压不得超过36V
② 特别潮湿场所或导电良好的地面上,假设工作地点狭窄。行动不便〔如在锅炉、金属容器内工作〕,行灯的电压不得超过12V ;吊灯灯具的重量超过3Vkg时,应预埋吊钩和螺栓。软线吊灯限于1kg以下,超过者应加吊链。
③ 金属卤化物灯安装应符合以下要求:
a.灯具安装高度应在5m以上,电源线应接线柱连接并不得使电源线靠近灯具的外表。
④工厂灯有平安灯、防水防尘灯、防爆灯和高层水银防爆灯等
⑤路灯分马路弯等、高压水银柱灯和高压钠柱灯。
2〕开关、插座、吊扇安装技术要求
在两眼插座上,左边插孔接线柱接电源的零线,右边插孔接线柱电源的相线;在三眼插座上,上方插孔接线柱接地线,左边插孔接线柱接电源零线,右边插孔接线柱接电源相线;扇叶距地面高度不应低于2.5m;安装高度规定:拉线开关一般距地面为2~3 m;其他各种开关一般距地面为1.3m.
3〕照明配电箱安装
照明配电箱型号繁多,但其安装方式不外乎有悬挂式明装和嵌入式暗装两种
①悬挂式配电箱可安装在墙上或柱子上
②配电箱嵌入式安装通常是配合土建砌墙时将箱体预埋在墙内。
暗装照明配电箱安装高度一般底边具地面1.5m。
4〕配管配线
配管配线通常使用的管子有水煤气钢管〔又称焊接钢管、分镀锌和不镀锌两种,其管径以内径计算〕、电线管〔管壁较薄、管径以外径计算〕、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管〔俗称蛇皮管〕等。
① 管子的选择:
电线管:管壁较薄,适用于枯燥场所的明、暗配;
焊接钢管:管壁较厚,适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配;硬塑料管:耐腐蚀性较好,易变形老化,机械强度次于钢管,适用腐蚀性较大的场所的明、暗配,半硬塑料管:刚柔结合、易于施工,劳动强度较低,质轻,运输较为方便,已被广泛应用于民用建筑暗配管。
②配管的一般要求:暗配管直沿最近的路线敷设并应减少弯曲,埋入墙或混凝土内的管子离外表的净距不得小于15mm。
③管子加工:管子的切割有钢锯切割、切管机切割、砂轮机切割。砂轮机切割是目前先进、有效的方法,切割速度快、成效高、质量好。切割后应打磨管回,使之光滑。禁止使用气焊切割。
④管子偎弯:其方法有冷偎弯和热偎弯两种。冷偎弯用弯管器〔〕。用电动弯管机偎弯,一般可弯制成70mm以下的管子,70mm以上的管子采用热偎。热偎弯爆弯角度不应小于90
⑤管子的连接:管与管的连接采用丝扣连接,禁止采用电焊或气焊对焊连接。用丝扣连接时,要加焊跨接地线.
⑥管子的安装:电气管应敷设在热水管或蒸汽管下面。在条件不许可的情况下,电气管也允许敷设在热水管或蒸汽管的上面,但相互之间的距离应符合以下要求:
a.当电气管在热水管下面时为0.2m,在上面时为1m。
b.当电气管路在蒸气管下面时为0.5m,在上面时为1m
以下长度时,中间应加接线盒
●管子长度每超过30m,无弯曲时
●管子长度超过20m,有1个弯时
●管子长度超过15m,有2个弯时
●管子长度超过8m,有3弯时
⑦配线的一般要求
a.穿管配线,不同回路、不同电压和交流与直流的导线,不得入同一管子内,但以下几种情况除外:
●电压力65v以下的回路
●同一设备的电机回路和无抗干扰要求的控制回路,照明花灯的所有回路
●同类照明的几个回路,管内导线不得超过8根
●同一交流回路的导线必须穿于同一管内;
●管内导线的截面总和不应超过管子截面积的40%
b.钢索配线,钢索配线分鼓型绝缘子钢索配线、塑料护套线钢索配线两种。这两种钢索配线不包括钢索架设及拉紧装置的安装和制作。钢索配线使用的钢索应符合以下要求:
●宜使用镀锌钢索,不得使用含油芯的钢索
●敷设在潮湿或有腐蚀性的场所应使用塑料套钢索
●钢索的单根钢丝直径小于0.5mm2,并不应有扭曲和断股现象
●选用圆钢做钢索时,在安装前应调直、预拉伸和刷防腐漆
在护套线配线时, 可直接敷设在楼板、墙壁及建筑物上,用钢筋扎头作为导线的支持物。并每隔150~200mm固定一个钢筋扎头。
5〕电机的安装
电机枯燥方法:
①外部枯燥法〔热风枯燥法、电阻器加盐枯燥法、灯泡照射枯燥法〕。
②通电枯燥法〔磁铁感应枯燥法。直流电枯燥法、外壳铁损枯燥法、交流电枯燥法〕
6〕工程量清单工程设置及工程量计算规那么
电器配管工程,应根据其名称、材质、规格、配置形式及部位,以“m〞为计量单位,按设计图示尺寸以延长米计算,不扣出、除管路中间的接线箱〔盒〕、灯头盒、开关盒所占长度。
1.3.1.电气工程识图根底知识
(1)电气图的表达与画法
1)电气图:电气图是电气技术领域的共同语言,是用阐述电的工作原理,描述产品的构成和功能,提供装接以及使用信息的重要工具和手段。
2)国家标准开展简史
我国电气标准逐渐趋于通用化,即(结合我国现状,走向国际通用的道路。
1963年我国公布第一批标准。1964年开始执行 GB312~GB316;
1984年1985第二代标准相继出台;
1987年国家发出通知,第二代标准1990年全面实行;
①GB6988.1~86~GB6988.7~86:电气制图;
②GB4728.1~85~GB4728.3~85:电气图用图形符号;
③GB5094—85:电气技术中的工程代号;
④GB7159—87:电气技术中的文字符号制订通那么:介绍电气设备常用根本文字符号;
⑤GB/T4728—2002:电气图用图形符号:介绍电气设备图形符号表达。
3)新标准的特点
①通用性: 向IEC(国际电工委员会,同时结合我国实际情况)靠拢。
②先进性:尤其表现在智能建筑,如象综合布线上。
③实用性:新标准制图规格和符号较之老标准简化。
④科学性:新标准比老标准对技术名词、环节的表达更为明确。
4〕图的表达形式
表达形式:有四种
①图:图是采用图示法的各种表达形式的统称。亦可定义为用图的形式来表述信息的一种技术文件。(即表达出电气图的广泛性)
②简图:采用图形符号、带注释的围框,或简化外形表示系统以及设备中各个组成局部之间相互关系及其连接关系的一种图。(亦可称为“图〞)如其后将表述的系统图、平面图、电路图、逻辑图、和接线图等均属于简图。如图2-79所示。
③表图:是表示两个或两个以上变量、
动作或状态之间关系的一种图。如模拟电路
各点的波形图、数字电路的时序图等。
④表格:是将数据等内容按纵横排列的
图2-79 电路图
一种表达形式,用来说明系统成套装置或设备
中各组成局部相互关系或连接关系,并可提供
工作参数等。如设备元件表、接线表等。
5〕电气图的通用画法
①用于电路的表示方法
a.多线表示法。每根导线在简图中各用
一根图线表示的方法。如图2-80所示。
(相线—熔断器刀开关—接触器—热继电器—电机)
b.单线表示法。两根或两根以上连接线或导线用一根图线表示。如图2-81所示。
图2-80 多线表示法Y-Δ启动器
图2-81 单线表示法Y-Δ启动器
c.多线和单线结合表示法。有时也可单线和多线表示法结合使用,如图2-82所示。
②用于元件的表示方法
a.集中表示法。是将工程的各个组成局部集中绘制于简图之上的方法。如图2-83所示。
(继电器—常开触点)
图2-82多线和单线结合表示法
图2-83 集中表示法
b.半集中表示法。将工程中元件的某一个组成局部的图形符号在简图中分开布置,它们之间的关系用机械连接线来表示。如图2-84所示。
c.分开表示法。将工程中元件的某一个组成局部的图形符号在简图中分开布置,它们之间的关系用工程代号如K来表示。如图2-85所示。
图2-84 半集中表示法
工程代号:
K表示继电器
S表示按扭开关
T表示变压器
图2-85分开表示法
6〕用于简图的表示方法
①功能布局法。指在简图中元件符号的布置,只考虑便于看清它们所表示的元件之间的功能关系,不必考虑实际所在位置的一种方法。(如象系统图图2-80~图2-82、电路图图2-79)
②位置布局法。指在简图中元件符号的布置,对应于该元件的实际所在位置的方法。(如象施工平面布置图)。
7〕电气图的一般规定
符合机械制图标准,加长图纸,只允许3、4、5号图加长,0、1、2号不加长。是按短边的倍数加长。一般是加长3或4倍。 见表2-14、表2-15。
图纸幅面尺寸〔mm〕 表2-14
幅面代号
A0
A1
A2
A3
A4
A5
B×L
841×1189
594×841
420×594
297×420
210×297
149×210
a
25
c
10
5
e
20
10
加长幅面尺寸 表2-15〔mm〕
幅 面 代 号
尺 寸
A3×3
420×891
按短边297增加了3倍
A3×4
420×1189
按短边297增加了4倍
A4×3
297×630
按短边210增加了3倍
A4×4
297×841
按短边210增加了4倍
A4×5
297×1051
按短边210增加了5倍
B—图宽边;
L—图长边;
a—图左边框宽
c—图周边代号
e—不需要装订的图
样只要将图2-86中的尺寸
a和c均改为表2-14中的尺寸
e即可。其图格式如图2-87
所示。
图2-86 需要装订的图框格式
图2-87不需要装订的图框格式
(2)电气图的种类和用途
GB6988即?电气制图?将电气图划分为12类。
1)系统图:采用图形符号或带注释的框来概略表示系统或分系统的根本构成、相互关系以及重要特征的一种简图。如图2-88所示。(建筑电气专业常用)
图2-88 三相交流电机系统图
2)功能图:用来表示理论或理想的电路,并不涉及实际采用方法的一种简图。是为绘制电路图提供依据。如等效电路图。
3)逻辑图:采用二进制逻辑单元绘制的电路图。即要表示实际功能又要表示实现方法。
4〕功能表图:表示控制系统的作用和状态的一种表图。如图2-89所示。
5〕电路图:采用图形符号,并按照工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑实际位置的一种简图。如图2-79所示。
6〕等效电路图:只表示理论或理想的元件
以及相互间的连接关系的一种功能图。(电气专业用)
7〕端子功能图:表示功能单元全部外接端子,采用文字表达和功能(表)图说明其内部功能特征的一种简图。
8〕程序图:用来表述程序单元和程序片以及相互关系的一种简图。(电气专业——自动化控制专业用)
9〕设备单元表:将电气设备中各组成局部,包括成套装置、元器件等列表表达。(名称、规格、型号、数量、备注—用途等)
10〕接线图或接线表:表示设备或成套装置的相互连接关系。(两种可同时使用),如图2-90所示。
11〕数据单:对特定工程绘出的详细信息资料。目的是可提供工程技术参数、了解元件性能,供使用。
12〕位置简图或位置图:表示设备、装置、元件具体所在位置的一种简图。(建筑电气专业常用),如图2-91所示
图2-89 电机操作过程功能表图
为建筑施工平面布置图。
图2-91一层电气工程施工平面布置图
图2-90 电度表接线图
、
〔3〕建筑电气工程图的种类
1)系统图(主接线图):用来概略表示一个系统或分系统的根本组成、相互关系〔连接关系〕以及主要特征的一种简图。如图2-92所示。
2〕电路图(原理图):详细反映电路控制系统原理的图形,如图2-79所示。
〔1〕、2〕〕均不反映电气安装实际位置,只表达功能特征)。
3〕平面图(位置图):反映设备安装位置、管线规格、管径、大小、数量、敷设方式、线路走向等的一种简图。如图2-91所示,即为建筑工程一层电气工程施工平面布置图。
4〕设备材料表:提出设备、材料规格、型号、管径以及数量等的表格。见表2-16。
5)安装大样图(国标):即装配图。是配件组合安装的一种详图。(某安装参照D××),大样图的特点是采用双线图表示,对物体有真实感,并对组装体各部位的详细尺寸都进行标注。如图2-93所示为防雷接地工程中断接卡子大样图。
图 2-93断接卡子大样图
图2-92变配电所系统图
主要设备材料表 表2-16
图位名
名称
型号及规格
单位
数量
备注
1
三相电力变压器
台
1
2
三相电力变压器
台
1
3
户内高压负荷开关
FN3-10型 10KV400A
台
2
4
手动操作机构
CS3型
台
2
5
低压配电屏
PGL1-05A
台
1
6
低压配电屏
PGL1-06A
台
1
7
低压配电屏
PGL1-07A
台
1
8
低压配电屏
PGL1-21A
台
1
9
低压配电屏
PGL1-23A
台
2
10
低压配电屏
PGL1-23B
台
2
11
低压铝母线
LMY-100×8
m
40
12
高压铝母线
LMY-40×4
m
10
13
中性线
LMY-40×4
m
12
14
电车绝缘子
WX- 01 500V
个
40
6〕施工验收标准:〔某工程××参照GB—国标执行;某工程××参照GBJ—国家建设工程标准执行〕
(4)建筑电气工程图的特点
1)采用统一的图形符号并使用文字符号绘制
采用统一的图形符号并使用文字符号绘制,建筑电气工程图属简图范畴。由于构成建筑电气工程的设备、元件、线路颇多,结构类型亦多,安装方式不同,所以采用统一的图形符号和文字符号进行绘制。如图2-88、图2-92等所示。
2)构成闭合回路
当电路形成闭合回路时,电流方能流通,电气设备就能正常工作。电路组成不外乎存在四个根本要素,就是电源、用电设备、导线和开关控制设备,如图2-79所示。
3)整体性
电路中的电气设备、元件等,彼此之间是通过导线将其连接起来形成整体。导线可长可短,能较方便的跨越比拟远的空间距离, 因此电气工程图有时不像机械工程图或建筑工程图那样比拟集中、直观。如图2-94所示。
4) 各相关专业图配合密切
图 2-94 导线可长可短
建筑电气工程图与各相关专业图配合密切,不得发生冲突。如象线路的走向与建筑结构的梁、柱、门窗、楼板的位置、走向有关,并与管路的规格、用途、走向有关;安装方法同墙体结构、楼板材料有关;预留洞或预埋件与土建工程图应相互配合 对照阅读。
1
(1)图形符号的组成
图形符号由一般符号、符号要素,限定符号组成。
1)一般符号:用以表示产品特征的简单符号,如象电阻器、电容 、开关等。
图2-95一般符号表示
如图2-95所示。
2〕符号要素:是具有确定意义的简单图形,
不能独立使用,必须同其他符号组合,才能构成完
图2-96电子管二极管符号组合要素
整的符号。如象:“ 〞可以表示发电机、电动机、电流互感器等,用于不同的地方,只有同其他符号组合使用时,表达的意义才完整、明确。如图2-96所示为电子管二极管符号组合要素。
3〕限定符号:用来提供附加信息的符号,必须加在
其他符号上,表达才有意义,不能单独使用。如象开关。
图2-97为开关限定符号的一般表示。
开关一 隔离 负荷 断路器 旋钮 按钮
般符号 开关 开关 开关 开关
图2-97开关限定符号的一般表示
(2)图形符号的分类
GB4728将常用图形符号分为11类。 3根导线 3根导线,1根零线
图 2-98导线和连接器件
柔软导线 导线交叉连接
1〕导线和连接器件,如图 2-98所示为导线和连接器件的图形符号
BLX-(3×50+1×
展开阅读全文
