华工机械设计考题.docx

2003-2004年第一学期考试试题（B卷）
机械设计
使用班级：01011B1~2、01013B1、01014B1~2、01015B1、01017B1~7、01018B1~2、0101 9 B 1~2、01021B1~6
总分

得分

一、填空题（25分）[每空1分]
1、 滚动轴承轴系一端固定一端游动的固定方式常用在 跨距较大
或 工作温度较高 情况下。
2、dn值大的滚动轴承应采用 油 润滑，而dn值小的滚动轴承可采用 润滑脂 润滑。
3、滑动轴承保证液体动压润滑的条件有 ①．相对滑动的两表面间必须形成收敛的楔形间隙；②．被油膜分开的两表面必须有足够的相对滑动速度，其运动方向必须使润滑油大口进小口出； 润滑油必须有一定的粘度供油要充分 。
４、混合摩擦（非液体摩擦）滑动轴承计算应校核 P 、
V 、 PV 值。
５、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。径向或角向位移的能力： ①套筒式联轴器（无补偿能力）
②凸缘式联轴器（无补偿能力）。
６、轴按所受载荷性质分类，只承受弯矩的称 心 轴；只承受扭矩称　　传动　　　　轴；承受弯矩和扭矩称　　转　　　　轴。

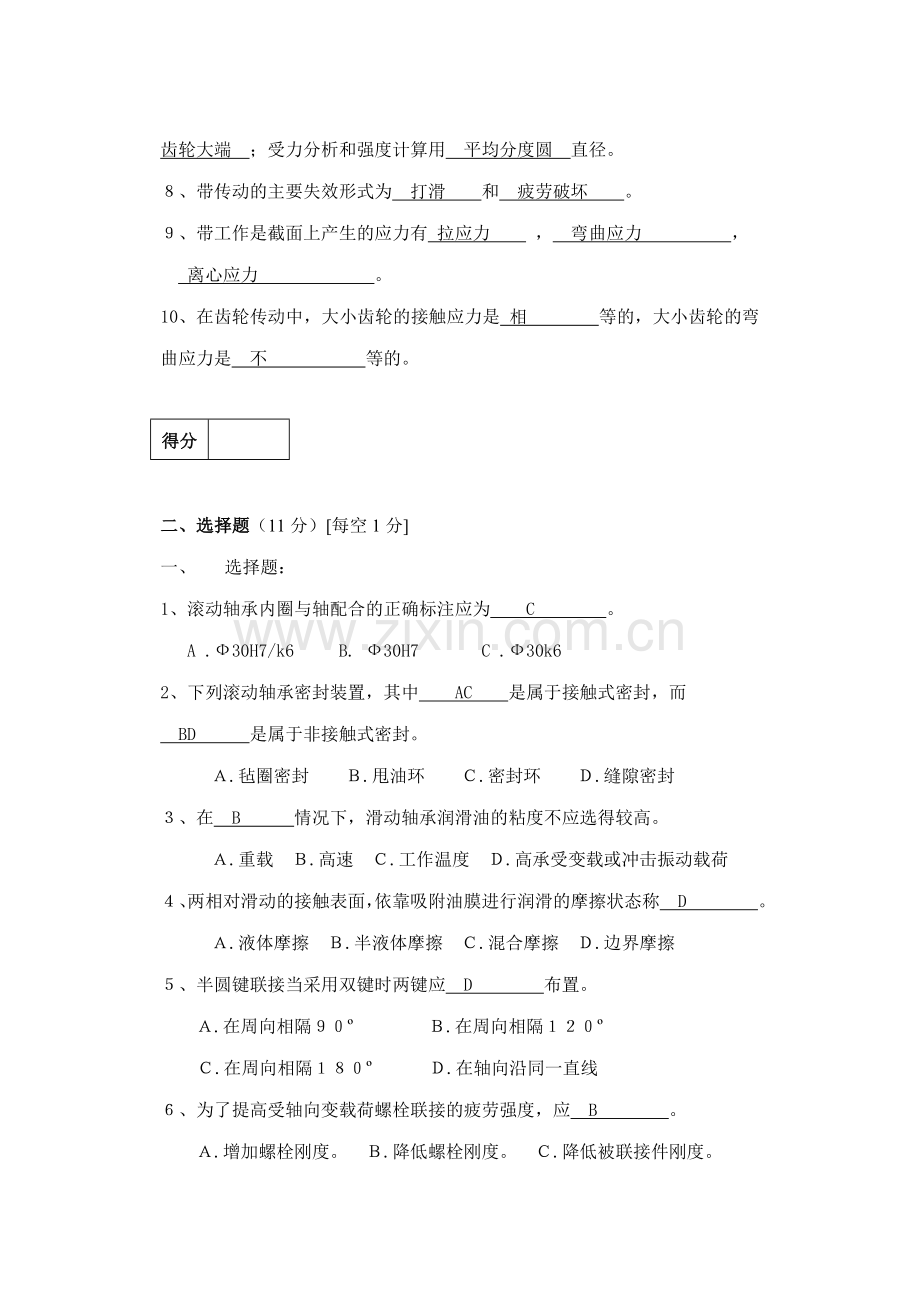

７、直齿圆锥齿轮的当量齿数Ｚｖ＝　　　z/cosδ　；标准模数和压力角在　齿轮大端　；受力分析和强度计算用　平均分度圆　直径。
８、带传动的主要失效形式为　打滑　　和　疲劳破坏　　。
９、带工作是截面上产生的应力有 拉应力 ， 弯曲应力 ，
离心应力 。
10、在齿轮传动中，大小齿轮的接触应力是 相 等的，大小齿轮的弯曲应力是 不 等的。

得分

二、选择题（11分）[每空1分]
一、 选择题：
1、滚动轴承内圈与轴配合的正确标注应为 C 。
A .Ф30H7/k6 B. Ф30H7 C .Ф30k6
2、下列滚动轴承密封装置，其中　　AC　　是属于接触式密封，而
　BD　　　是属于非接触式密封。
Ａ.毡圈密封　　Ｂ.甩油环　　Ｃ.密封环　　Ｄ.缝隙密封
３、在　B　　　情况下，滑动轴承润滑油的粘度不应选得较高。
Ａ.重载　Ｂ.高速　Ｃ.工作温度　Ｄ.高承受变载或冲击振动载荷
４、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称　D　　　　。
Ａ.液体摩擦　Ｂ.半液体摩擦　Ｃ.混合摩擦　Ｄ.边界摩擦
５、半圆键联接当采用双键时两键应　D　　　　布置。
　　Ａ.在周向相隔９０º　 Ｂ.在周向相隔１２０º　　　
　Ｃ.在周向相隔１８０º　　　Ｄ.在轴向沿同一直线
６、为了提高受轴向变载荷螺栓联接的疲劳强度，应　B　　　　。
　　Ａ.增加螺栓刚度。　Ｂ.降低螺栓刚度。　Ｃ.降低被联接件刚度。
７、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为
　　　C　　　。
　　Ａ.　Ｋ１　　Ｂ.　Ｋ２　　Ｃ. Ｋ１＋Ｋ２
　Ｄ.　　Ｋ１Ｋ２／（Ｋ１＋Ｋ２）
８、强度等级为６.8级的螺栓材料σｓ＝　　D　　　ＭＰａ。
Ａ.　６００　Ｂ.　８００　　Ｃ.　６８０　Ｄ.　４８０
９、链轮中心距已定，合理确定链传动的链长时，应取　B　　　　。
Ａ.　任意值　　　Ｂ.　等于链节长度的偶数倍
Ｃ.等于链节长度的奇数倍
１０、带传动的两带轮直径不相等，一般情况下，应使哪个轮曹楔角较大　　B　　　？
　　Ａ.　大轮　Ｂ.　小轮　Ｃ.　主动论　　Ｄ.　从动轮

得分

三、计算题（34分）
1、（14分）图示为手动铰车中所采用的蜗杆传动。已知m=8mm，d1=80mm ，z1=1，i=40，卷筒的直径D=250mm，试计算：（1）欲使重物上升1m，应转动蜗杆的转数；（2）设蜗杆和蜗轮间的当量摩擦系数为0.18，检验该蜗杆传动是否满足自锁条件；（3）设重物重Q=5kN，通过手柄转臂施加的力F=100N，手柄转臂的长度l的最小值 (不计轴承效率) 。
解：（1）重物上升1m时，卷筒转动圈数：N2=1000/πD=1000÷(250x3.14)=1.27
蜗杆转动圈数为：N1=i N2=40x1.27=50.96(圈) （4分）
（2）蜗杆直径系数q=d1/m=80÷8=10
题图3-1
导程角：γ=arctan=arctan=7.125o
当量摩擦角：v=arctanfv= arctan=10.204o
因为：γ〈v
所以 蜗杆传动满足自锁条件
（4分）

（3）
蜗杆传动的啮合效率：

则:
（6 分）

2、（10分）一普通V带传动传递功率为P = 7.5 kW，带速u = 10 m/s，紧边拉力是松边拉力的两倍，即F1=2F2，试求紧边拉力、松边拉力和有效拉力。
解: （2 分）
（2 分）
=

（2 分）
==750N （2 分）
所以 =2x750=1500N （2 分）

3、（10分）图示为一刚性凸缘联轴器，材料为Q215钢，传递的最大转矩为1400 N.m（静载荷）。已知轴的材料为45钢，工作时有轻微冲击。试根据图示和表为该联轴器选择平键，确定键的尺寸，并校核其强度（）。
解:由轴径φ55查下表,选取键b=16,h=10,键长L=90
键的工作长度l=L-b=90-16=74mm
键与联轴器的接触长度k=0.5h=0.5x10=5mm
由〉[]=100
可见联接挤压强度不够，考虑到相差较大，所以应采用双键，相隔180布置 ，双键的工作长度l=1.5x74=111mm

见的标记为:键16x90

图3-3

得分

四、分析题（30分）[每题10分]
1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

11111
61111
21111
81111
71111
31111
51111
41111
91111
10

图4-1

.无垫片；无间隙、无密封键太长无定位轴肩无轴肩
套筒高于内圈高度轴和轮毂一样长，起不到定位作用；
无定位；无垫片采用反装。

指出1处（0.5分）
改正1处（0.5分）
2、立式搅拌机由电动机远距离传动如图，连续工作，搅拌机转速n = 30 r/min，电动机转速nd = 1440 r/min，功率P = 5.5 kW。试设计传动方案，画出传动简图，分配各级传动比。各种传动的单级传动比常用值见下表。（10分）
总传动比:i=n/nD=1440/30=48 （2分）
方案：电动机 带传动(i=3) 蜗杆传动(i=16) （4分）
-
1
2
1、电动机 2、搅拌机
图4-2

画出方案图（4分）
各种传动的单级传动比常用值
传动类型
传动比
传动类型
传动比
平带传动
≤5
圆柱齿轮传动
≤5
V带传动
≤6
圆锥齿轮传动
≤3
链传动
≤6
蜗杆传动
8~40

3、传动力分析
如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。已知蜗杆为主动，且按图示方向转动。试在图中绘出：
（1）各轮传向。（2.5分）
（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。（2分）
（3）各啮合点处所受诸分力、、的方向。（5.5分）

图4-3

《机械设计》课程试题
试题编号：

课程代号： 2020202 课程学时： 72

总分

得分

一、填空题(每空1分共31分)
1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的
2、三角形螺纹的牙型角α＝ ，适用于 ，而梯形螺纹的牙型角α＝ ，适用于 。
3、螺纹连接防松，按其防松原理可分为 防松、 防松和 防松。
4、带传动在工作过程中，带内所受的应力有 、和 ，最大应力发生在 。
5、链传动设计时，链条节数应选 数(奇数、偶数)。链轮齿数应选 数；速度较高时，链节距应选 些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按 设计，按 校核；硬齿面闭式齿轮传动一般按 设计，按 校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 ，材料的许用接触应力 ，工作中产生的齿根弯曲应力 ，材料的许用弯曲应力 。
8、蜗杆传动的总效率包括啮合效率η、 效率和 效率。其中啮合效率η= ，影响蜗杆传动总效率的主要因素是 效率。
9、轴按受载荷的性质不同，分为 、 、 。
10、滚动轴承接触角越大，承受 载荷的能力也越大。
得分

二、单项选择题(每选项1分,共11分)
1、循环特性r=－1的变应力是 应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静
2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm
3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用 B．便于安装
C．为安置防松装置
4、选取V带型号，主要取决于 。
A．带的线速度 B．带的紧边拉力
c．带的有效拉力 D．带传递的功率和小带轮转速
5、对于标准齿轮传动，影响齿形系数Y的主要几何参数是 。
A．齿轮的模数 B．齿轮的压力角
C．齿轮的齿数 D．齿轮的顶隙系数
6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。
A．0.852 B．O.88 C．0.8 D．0.907
7、同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的 而不能提高轴的 。
A．强度 B．刚度
8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用 。
A．深沟球轴承 B．圆锥滚子轴承 C．角接触球轴承
9、滑动轴承计算中限制pv值是考虑限制轴承的 。
A．磨损 B．发热 C．胶合 D．塑性变形
10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比C=5,则它的内径D1等于 。
A、30mm, B、24mm, C、36mm, D、40mm
得分

三、计算题(38分)
1、(15分)有一受预紧力F0和轴向工作载荷作用的紧螺栓连接，已知预紧力F0＝1000 N，螺栓的刚度Cb与连接件的刚度Cm相等，轴向工作载荷F=1000N，试计算该螺栓所受的总拉力F2＝?剩余预紧力F1＝?在预紧力F0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷Fmax为多少?

2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。巳知模数m＝8mm，蜗杆头数z1＝1，蜗杆分度圆直径d1＝80mm，蜗轮齿数z2＝40，卷筒直径D＝200mm，蜗杆与蜗轮间的当量摩擦系数fV＝0.03，轴承和卷简中的摩擦损失等于6％，问：
(1)欲使重物W上升1m,手柄应转多少转?并在图上标出手柄的转动方向。
图3-2
(2)若重物W＝5000N，手摇手柄时施加的力F＝100N，手柄转臂的长度L应是多少?

3、(10分)某轴系部件采用一对7208AC滚动轴承支承，如图3-3所示。己知作用于轴承上的径向载荷Fr1＝1000N，Fr2＝2060N，作用于轴上的轴向载荷FA=880 N，轴承内部轴向力Fd与径向载荷Fr的关系为Fd＝0.68Fr,试求轴承轴向载荷Fa1和Fa2。

图3-3

四、分析题(20分)
1.(10分)如图4-1为圆柱齿轮—蜗杆传动。已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。
(1)在图中啮合处标出齿轮1和齿轮2所受轴向力Fa1和Fa2的方向。
(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分，试确定并标出蜗杆3轮齿的螺旋线方向，并指出蜗轮4轮齿的螺旋线方向及其转动方向。
(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。

图4-1

2、(10分)指出图4-2中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

图4-2

《机械设计》课程试题答案与评分标准
试题编号：

课程代号： 2020202 课程学时： 72
一、填空题(每空1分共31分)
1、50%。2、600、联接、300、传动。3、摩擦、机械、永久。 4、松紧边拉力产生的拉应力、离心拉应力、弯曲应力。5、偶、奇、小。6、接触强度、弯曲强度、弯曲强度、接触强度。7、相同、不同、不同、不同。8、轴承效率η2、搅油效率η3、啮合效率。9、转轴、心轴、传动轴。10、轴向。
二、单项选择题(每选项1分,共11分)
1、A。2、B。3、A。4、D。5、C。6、D。7、A、B。8、B。9、B。10、B。
三、计算题(38分)1.(15分)
(5分)
(5分) F1=F0
(5分) F2=F0
F0
F1=F2
F1
F1=F20

2、(13分) [解] (1) i=z2/z1＝40
设重物上升1m，手柄应转x转，则
(5分)
手柄的转动方向ω示于图中(3分)
(2)

(总效率2分,L3分)
3、(10分)
[解] 7208C轴承的α＝150，内部轴向力Fd＝0.4Fr,
Fd1＝0．4Fr1＝0.4×1000=400N (2分)
方向如解所示向左
Fd2＝0.4Fr2＝0.4×2060=824N (2分)
方向如图所示向右
Fd2十FA＝824十880＝1704＞Fd1
故轴承1为压紧端，轴承2为放松端。
Fa1＝Fd2十FA=1704N (3分)
Fa2＝Fd2＝824N (3分)
四、分析题(20分)
1.(11分) (1)在图中啮合处齿轮1和齿轮2所受轴向力Fa1和Fa2的方向如图(2分)。
(2)蜗杆3轮齿的螺旋线方向，蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。
(3)蜗杆和蜗轮所受各分力的方向。(6分)
2、(10分)[解] 画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承内环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈内与壳体内壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承内圈拆不下来。
每指出1个错误得1分,满分5分；每改正1个错误得1分,满分5分。

《机械设计》课程试题
试题编号：

课程代号： 2020202 课程学时： 72

总分

得分

一、填空题(每空1分共24分)
1.螺纹的公称直径是指螺纹的 径，螺纹的升角是指螺纹 径处的升角。螺旋的自锁条件为 。
2、三角形螺纹的牙型角α＝ ，适用于 ，而梯形螺纹的牙型角α＝ ，适用于 。
3、螺纹联接防松，按其防松原理可分为 防松、 防松和 防松。
4、选择普通平键时，键的截面尺寸(b×h)是根据 查标准来确定的,普通平键的工作面是 。
5、带传动的传动比不宜过大，若传动比过大将使 ，从而使带的有效拉力值减小。6、链传动瞬时传动比是 ，其平均传动比是 。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 ，材料的许用接触应力 ，工作中产生的齿根弯曲应力 ，材料的许用弯曲应力 。
8、直齿圆柱齿轮作接触强度计算时取 处的接触应力为计算依据，其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核 ，为防止轴承温升过高产生胶合,应校核 。
10、挠性联抽器按是否具行弹性元件分为 挠性联轴器和 挠性联轴器两大类。
得分

二、单项选择题(每选项1分,共10分)
1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 。
A螺栓联接； B双头螺柱联接； C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则 。
A. 当量摩擦系数越小，自锁性能越好；
B．当量摩擦系数越小，自锁性能越差；
C. 当量摩擦系数越大，自锁性能越差；
D.当量摩擦系数越大，自锁性能越好；
3、当键联接强度不足时可采用双键。使用两个平键时要求键 布置。(1分)
A 在同—直线上; B相隔900 ; C．相隔1200； D相隔1800
4、普通平键联接强度校核的内容主要是 。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核；D．校核磨损。
5、选取V带型号，主要取决于 。
A．带的线速度 B．带的紧边拉力
C．带的有效拉力 D．带传递的功率和小带轮转速
6、为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时,．应该限制 。 A．小链轮的转速n1； B.传动的功率P； C.传递的圆周力。
7、圆柱齿轮传动，当齿轮直径不变，而减小模数时，可以 。
A．提高轮齿的弯曲强度； B.提高轮齿的接触强度；
C.提高轮齿的静强度； D．改善传动的平稳性。
8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用 。
A．深沟球轴承 B．圆锥滚子轴承 C．角接触球轴承
9、温度升高时，润滑油的粘度 。
A.随之升高； B.保持不变；
C．随之降低； D.可能升高也可能降低。
10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比C=5,则它的内径D1等于 。
A、30mm, B、24mm, C、36mm, D、40mm
得分

三、计算题(38分)
1、(15分)图3-1示螺栓联接中,采用两个M20的普通螺栓，其许用拉应力[σ]＝l60N／mm2，联接件接合面间摩擦系数f＝0.20，防滑系数Ks＝1.2，计算该联接件允许传递的静载荷F＝?(M20的螺栓d1＝17.294mm)(10分)

图3-1

2、(13分)如图3-2所示某电梯传动装置中采用蜗杆传动，电机功率P=10kW，转速n1＝970r／min，蜗杆传动参数z1＝2；z2＝60；直径系数q＝8；总效率η＝0．8，m＝8，右旋蜗杆，试计算：〔14分)
(1)电梯上升时，标出电机转向；
(2)标出蜗杆所受各力的方向；
(3)计算蜗轮所受各力大小。

图3-2

3、根据工作条件，决定在某传动轴上安装一对角接触向心球轴承(如图所示)，已知两个轴承受到的径向载荷分别为Fr1＝1650N和Fr2=3500N。外加轴向力Fae＝1020N。 (1)若派生轴向力Fd＝0.7Fr，试计算两个轴承实际受到的轴向载荷Fa1和Fa2。

Fae

图3-3

四、分析题(20分)
1.(10分) 如图4-1传动系统，要求轴Ⅱ、Ⅲ上的轴向力抵消一部分，试确定：
1)蜗轮6的转向；
2)斜齿轮3、4和蜗杆5、蜗轮6的旋向；
3)分别画出蜗杆5，蜗轮6啮合点的受力方向。
图4-1

2、(10分)指出图4-2中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

图4-2

《机械设计》课程试题答案与评分标准
试题编号：

课程代号： 2020202 课程学时： 72
一、填空题(每空1分共24分)
1、大,中,。
2、600、联接、300、传动。
3、摩擦、机械、永久。
4、轴径d、侧面。
5、包角α。
6、变量、常数。
7、相同、不同、不同、不同。
8、节点。
9、p、pv。
10、无弹性元件,有弹性元件。
二、单项选择题(每选项1分,共10分)
1、B。2、D。3、D。4、A。5、D。6、A。7、D。8、B。9、C。10、B。
三、计算题(40分)
1.(13分)
螺栓预紧后，接合面所产生的最大摩擦力必须大于或等于横向载荷，假设各螺栓所需预紧力均为F0
则由平衡条件
可得
(4分)
螺栓危险截面的强度条件为
于是得 (4分)

(5分)
2、(13分) [解]
(1)电机转向箭头向上；(1分)

(2)蜗杆受各力方向如图(3分)

Fa2

(3分)

(3分)
Fr2＝Ft2·tanα＝9845tan20°＝3583N (3分)
3、(14分)
[解]
Fd1＝0.7Fr1＝0.7×1650=1155N (2分)
方向向右
Fd2＝0.7Fr2＝0.7×3500=2450N (2分)
方向向左
Fd1十Fae＝1155十1020＝2175 ＜ Fd2
故轴承1为压紧端，轴承2为放松端。
Fa1＝Fd2-Fae=2450-1020N =1430 (2分)
Fa2＝Fd2＝2450N (2分)

(3分)
(3分)
四、分析题(26分)
1.(12分)(1) 蜗轮6的转向为逆时针方向；
(2分)
(2)齿轮3左旋，齿轮4右旋，蜗杆5右旋，蜗轮6右旋；(4分)
(3)蜗杆5啮合点受力方向如图(a)；蜗轮6啮合点受力方向如图(b)。(6分)

2、(14分)[解] 画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；
②联轴器与透盖不能接触，联轴器应右移；
③联轴器与轴配合直径应小一点，形成轴肩定位；
④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；
⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；
⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；
⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；
⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长，应缩短一点。

每指出一处错误1分,说明原因1分,指出五个错误算满分10分；画出正确图形4分。

《机械设计》课程试题
试题编号：

课程代号： 2020202 课程学时： 72

总分

得分

一、填空题(每空1分共22分)
1.螺纹M30×2是 螺纹，螺纹的公称直径是 mm,螺距为 。
2．在常用螺纹牙型中， 形螺纹的传动效率最高， 形螺纹的自锁性最好。
3．螺纹联接承受横向载荷时，当采用普通螺栓联接，横向载荷靠 来平衡；当采用铰制孔螺栓联接，横向载荷靠 来平衡。
4．平键联接中，键 是工作面；楔形键联接中，键 是工作面；平键联接中， 、 用于动联接。
5．带传动的主要失效形式为 和 ，所以其设计计算准则为 。
6．带传动的弹性滑动是由于 引起的，而打滑是由于 引起的。
7．链传动的动载荷是随着链条节距P 和链轮齿数 而增加。
8.齿轮传动强度计算中，齿形系数YFa值，直齿圆柱齿轮按 选取，而斜齿圆柱轮按 选取。
9.两相对滑动接触表面，依靠吸附油膜进行润滑的摩擦状态称为 摩擦。
10．今有A、B两个圆柱形螺旋拉伸弹簧，簧丝直径d，簧丝材料及弹簧有效圆数n均相同，仅中径DA>DB，当外载荷P相同时， 弹簧变形大。

得分

二、单项选择题(每选项1分,共12分)
1.为了提高受轴向变载荷螺栓联接的疲劳强度，应 。
A增加螺栓刚度 B降低螺栓刚度
C降低被联接件刚度
2.当被联接件是锻件或铸件时，应在安装螺栓处加凸台或沉头座(鱼眼坑),其目的是 。
A易拧紧 B避免偏心载荷
C增大接触面积，提高承载能力。
3．在传动比不变的条件下，增大V带传动的中心距，小带轮上的包角 ，因而承载能力 。
A增大 B减小
4.链传动作用在轴上的压力要比带传动小,这主要是由于 。
A.这种传动只用来传递小功率; B．链的质量大，离心力也大
C．啮合传动不需很大的初拉力; D．在传递相同功率时圆周力小。
5.转速高而压力小的液体向心滑动轴承，必须选择粘度 的润滑油。
A较高 B较低
6. 能很好地承受径向载荷与轴向载荷的联合作用。
A圆锥滚子轴承 ; B单列向心短圆柱滚子轴承;
C深沟球轴承。
7.以下各滚动轴承中，轴承公差等级最高的是 。
承受径向载荷能力最高的是 。
A．N207/P4 B．6207/P2 C．5207/P6
8.在下列四种类型的联轴器中，能补偿两轴的相对位移以及缓和冲击、吸收振动的是 。
A．凸缘联轴器； B．齿轮联轴器；
C．万向联轴器； D．弹性柱销联轴器；
9.有一圆柱形螺旋压缩弹簧，要装在一个内径为ф42mm的容器中，弹簧丝直径d=5mm，下列弹簧指数中，最大可选 。
A:C=6 B:C=7 C:C=8 D:C=9
10在一般情况下，链节数最好是 。
A奇数; B偶数;
C主动链轮齿数的整数倍。
得分

三、计算题(35分)
1、(15分)图3-1所示手动提升装置，由两级开式直齿圆柱齿轮传动。已知：Z1=Z3=＝20，Z2=Z4=60，手柄长L=250mm,人手的最大作用力F=150N，卷筒直径D=5OOmm，传动的总效率η=0.85, 求最大起重量Q。

图3-1

2、(20分)如图3-2所示板A用5个普通螺栓固定在机座B上，已知板与机座间的摩擦系数f＝0.15，螺栓许用拉应力[σ]=60Mpa，取防滑系数KS=1.2,试指出哪个螺栓是危险螺栓?并按强度计算该螺栓联接中螺栓的小径d1的大小。

图3-2

图3-2

四、分析题(31分)
1.(15分) 如图4-1传动系统中，1，2，3为斜齿圆柱齿轮，4、5为直齿圆锥齿轮，6为蜗杆，7为蜗轮。传动系统由电动机驱动，轮1转向如图4-1所示。要求轴Ⅲ和轴Ⅳ上由斜齿圆柱齿轮3和直齿圆锥齿轮4，以及直齿圆锥齿轮5和蜗杆6所产生的轴向力相互抵消一部分。试确定：
(1)斜齿圆柱齿轮1，2，3的齿轮螺旋线方向，蜗杆、蜗轮轮齿的螺旋方向；
(2)蜗轮7的转动方向；
(3)标出斜齿圆柱齿轮3、蜗杆6和蜗轮7在啮合点处的三个分力(Ft、Fa、Fr)的方向。
图4-1

2、(16分)指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

图4-2

《机械设计》课程试题答案与评分标准
试题编号：

课程代号： 2020202 课程学时： 72
一、填空题(每空1分共22分)
1、普通三角形细牙,30,2。
2、三角、矩形。
3、摩擦力、挤压和剪切力。
4、侧表面、上下表面、导向平键、滑键。
5、打滑、疲劳破坏、带在不打滑的前提下具有一定的疲劳强度和寿命。
6、紧边与松边拉力差、外载荷过大。
7、增大、减小。
8、齿轮齿数、当量齿数。
9、边界。
10、A。
二、单项选择题(每选项1分,共12分)
1、B。2、B。3、A、A。4、C。5、B。6、A。7、C。8、D。9、B。10、B。
三、计算题(35分)
1.(15分)
(5分)

(5分)

(5分)

2、(20分) [解]

(5分)

(5分)

(5分)

(5分)

四、分析题(31分)
1.(15分) 解：本题求解步骤为；
(1.)由I轴给定转向判定各轴转向；
(2.)由锥齿轮4．5轴向力方向及Ⅲ、Ⅳ轴转向可定出3、6的螺旋方向；
(3.)继而定1、2的螺旋方向；
(4.)由蜗杆轴力Fa6判定Ft7，从而确定蜗杆转动方向；
(5.)判别各力的方向。

2、(16分)[解]
1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；
3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；
5．应有绩作用向定位； 6．此处不必卡圈固定内圈；
7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；
9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；
11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；
13．应加挡油环。

每指出一处错误,说明原因1分,说明改正措施1分,指出8个错误算满分16分；

2008/2009学年第二学期末考试试题
机械设计

使用班级：

总分

得分

一、 单项选择题（每小题1分，共10分）
1、将齿轮的轮齿做成鼓形齿是为了减小 。
(A) 载荷沿接触线分布不均匀； （B） 动载荷； （C） 冲击； （D） 齿间载荷分配不均。
2、流体的粘度是指流体的 。
(A)强度； （B） 刚度； （C） 流动阻力； （D） 油性。
3、45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 。
(A
