资源描述
一、工程概述
1.1、项目名称： 喜乐地购物中心
1.2、建设单位：
1.3、主体结构形式：钢筋混凝剪力墙结构
1.4、建筑高度：22.2 M
1.5、地面粗糙度类型：c类
1.6、建筑物耐火等级：一级
1.7、抗震设防烈度： 7度
1.8、幕墙安全等级为：二级
1.9、幕墙设计使用年限：25年
本分包幕墙工程主要包括以下几大项目：
1、 铝板幕墙；约900m2.
2、 埃特板涂料饰面 约2000m2
3、 点驳式玻璃 约900 m2
4、 隐框玻璃幕墙： 约700 m2
5、 钢挂石材 约800 m2
二、设计依据
2.1、业主认可的方案设计图纸
2.2、设计过程中业主提供的有关其它要求

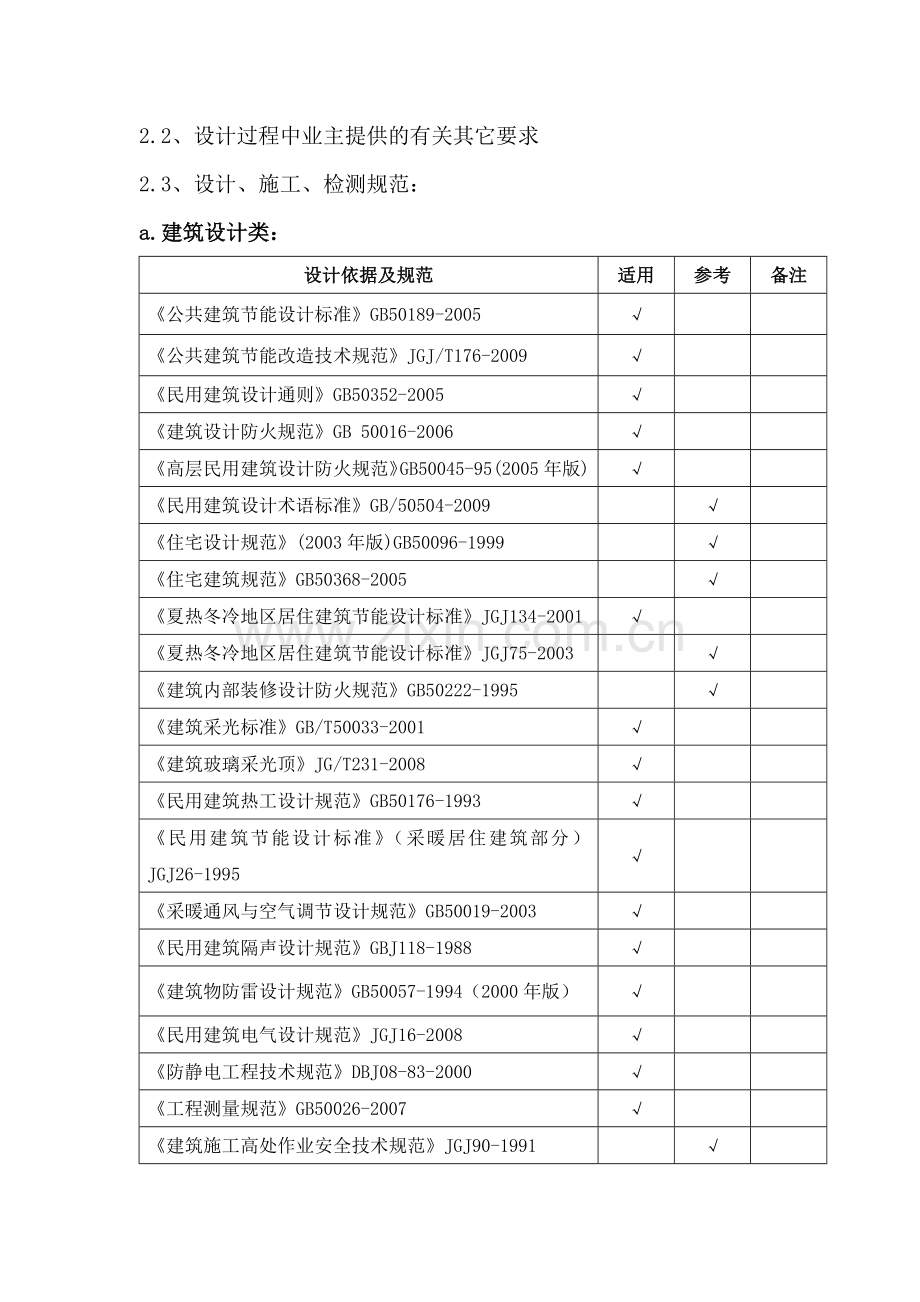

2.3、设计、施工、检测规范：
a.建筑设计类：
设计依据及规范
适用
参考
备注
《公共建筑节能设计标准》GB50189-2005
√
《公共建筑节能改造技术规范》JGJ/T176-2009
√
《民用建筑设计通则》GB50352-2005
√
《建筑设计防火规范》GB 50016-2006
√
《高层民用建筑设计防火规范》GB50045-95(2005年版)
√
《民用建筑设计术语标准》GB/50504-2009
√
《住宅设计规范》(2003年版)GB50096-1999
√
《住宅建筑规范》GB50368-2005
√
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
√
《夏热冬冷地区居住建筑节能设计标准》JGJ75-2003
√
《建筑内部装修设计防火规范》GB50222-1995
√
《建筑采光标准》GB/T50033-2001
√
《建筑玻璃采光顶》JG/T231-2008
√
《民用建筑热工设计规范》GB50176-1993
√
《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-1995
√
《采暖通风与空气调节设计规范》GB50019-2003
√
《民用建筑隔声设计规范》GBJ118-1988
√
《建筑物防雷设计规范》GB50057-1994（2000年版）
√
《民用建筑电气设计规范》JGJ16-2008
√
《防静电工程技术规范》DBJ08-83-2000
√
《工程测量规范》GB50026-2007
√
《建筑施工高处作业安全技术规范》JGJ90-1991
√
《施工现场临时用电安全技术规范》JGJ46-2005
√
《建筑施工组织设计标准》GB/50502-2009
√
《建筑构件和建筑单元 热阻和传热系数计算方法》GB/T20311-2006
√
b.结构设计类
设计依据及规范
适用
参考
备注
《建筑结构可靠度设计统一标准》GB50068-2001
√
《建筑结构荷载规范》GB50009-2001（2006年版）
√
《混凝土结构后锚固技术规程》JGJ145-2004
√
《混凝土结构工程施工质量验收规范》GB50204-2002
√
《钢结构设计规范》GB50017-2003
√
《钢结构工程施工质量验收规范》GB50205-2001
√
《冷弯薄壁型钢结构技术规范》GB50018-2002
√
《工程抗震术语标准》JGJ/T97-1995
√
《中国地震烈度表》GB/T17742-2008
√
《地震震级的规定》GB/T17740-1999
√
《中国地震动参数区划图》GB18306-2000
√
《建筑抗震设防分类标准》GB50223-2008
√
《建筑抗震设计规范》GB50011-2001（2008年版）
√
《建筑幕墙抗震性能振动台试验方法》GB/T18575-2001
√
《建筑抗震鉴定标准》GB50023-2009
√
《混凝土结构设计规范》GB50010-2002
√
《高层建筑混凝土结构技术规程》JGJ3-2002
√
《高层民用钢结构技术规程》JGJ99-1998
√
《网壳结构技术规程》JGJ61-2003
√
《网架结构设计与施工规程》JGJ7-91
√
《网架结构质量评定标准》JGJ78-91
√
《建筑钢结构焊接技术规程》JGJ81-2002
√
《钢结构防火涂料》GB14907-2002
√
《钢结构设计规范》GB50017-2003
√
《钢结构工程施工质量验收规范》GB50205-2001
√
《结构用高频焊接簿壁H型钢》JG137-2007
√
d.钢材类
设计依据及规范
适用
参考
备注
《碳素结构钢》GB/T700-2006
√
《优质碳素结构钢热轧薄钢板及钢带》GB/T710-2008
√
《优质碳素结构钢热轧厚钢板及钢带》GB/T711-2008
√
《不锈钢棒》GB/T1220-2007
√
《耐候钢棒》GB/T1221-2007
√
《不锈钢冷轧钢板和钢带》GB/T3280-2007
√
《不锈钢热轧钢板和钢带》GB/T4237-2007
√
《耐候钢钢板和钢带》GB/T4238-2007
√
《低合金高强度结构钢》GB/T1591-2008
√
《高耐候结构钢》GB/T4171-2000
√
《焊接结构用耐候钢》GB/T4172-2000
√
《建筑钢结构焊接技术规程》JGJ81-2002
√
《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》GB/T6728-2002
√
《冷弯薄壁型钢结构设计规范》GB50018-2002
√
《结构用无缝钢管》GB/T8162-1999
√
《高层建筑结构用钢板》YB4104-2000
√
《热轧扁钢尺寸、外形、重量及允许偏差》GB/T 704-1988
√
《热轧不等边角钢尺寸、外形、重量及允许偏差》GB/T9788-1988
√
《热轧槽钢尺寸、外形、重量及允许偏差》GB/T707-1988
√
《热轧等边角钢尺寸、外形、重量及允许偏差》GB/T9787-1988
√
《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T709-1988
√
《热轧工字钢尺寸、外形、重量及允许偏差》GB/T706-1988
√
《热轧圆钢和方钢尺寸、外形、重量及允许偏差》GB/T702-2004
√
《不锈钢丝绳》GB/T9944-2002
√
《建筑用轻钢龙骨》GB/T11981-2008
√
《结构用不锈钢无缝钢管》GB/T14975-2002
√
《结构用高频焊接薄壁H型钢》JG/T137-2001
√
《冷弯型钢》GB/T6725-2008
√
《预应力筋用锚具、夹具和连接器》GB/T14370-2000
√
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002
√
1、基本风压：0.55 kN/㎡
2、场地类别： B 类
3、抗震设防烈度：抗震设计按地震设防烈度7度计算地震作用，地震加速度0.16g。
4、耐火等级：一级
5、耐久年限：50年以上
6、年温度变化：80度
7、后置化学锚栓拉拔力最大设计值2.83KN，现场检测拉拔力不小于6KN。
8、本工程均为三级焊缝，焊缝高度不小于较薄母板厚度。
三、主要幕墙的节点构造设计
1.石材幕墙
本工程大部分幕墙为石材幕墙形式，龙骨采用镀锌钢龙骨支撑体系，石材面板采用上下开短槽形式不锈钢挂件对结构体系，
立柱采用60x80x4的镀锌钢方通；横梁采用50x50x5的镀锌角钢；
面材采用25mm厚细花岗石，花岗岩板材的弯曲强度应经法定监测机构监测确定，其弯曲强度不应小于8.0Mpa，颜色根据建筑师和业主封样确定；板块间的缝隙宽度为6mm，采用密封性能可靠的现场湿密封系统，密封胶必须为石材专业密封胶。
2. 点式玻璃雨篷系统
A、 系统形式： 点式雨篷系统
B、 龙骨： 变截面工字钢，表面氟碳喷涂
C、 面材： 8(10)+1.52pvb+8mm钢化夹胶玻璃
系统设计理念：
1. 爪式玻璃采用钢架支撑的点驳接爪系统，坚固耐用，安全美观。
2. 钢化夹胶玻璃经热浸处理，将自爆率降为最低。
3. 不锈钢驳接爪的方向球铰的四维调节功能，充分保证玻璃连接的安全可靠性。
4. 玻璃与玻璃之间的结构性硅胶提高玻璃的整体性稳定性。
5. 点驳接爪的精细纤巧和支撑钢构的精细设计使雨蓬线条更为简洁明快，更具现代感。
3. 铝合金窗系统
本工程断桥平开窗选用50系列断桥铝合金型材，
面材为 6+12A+6mm钢化中空玻璃；
4. 铝单板幕墙
本工程室外采用国产优质2.5MM厚铝复合板，表面氟碳喷涂处理，膜厚不小于35um，支撑体系为60x80x4mm厚钢方管，横料用30*40*2钢方通。
5.钢龙骨体系连接处理
本工程所有采用钢龙骨的地方主要受力骨架(立柱)采用国产Q235-B或Q345-B碳素结构钢，表面镀锌，钢件之间尽量采用全螺栓连接体系。
6.预埋件设计
本工程预埋件全部采用平板式后置埋件。根据节点形式及结构计算要求，确定平板埋件的大小或锚筋的大小。
四、建筑幕墙物理性能
4.1.1 抗风压性能
根据《建筑结构荷载规范》（2006年版）GB50009-2001计算各个部位的风压标准值，从而确定建筑幕墙的抗风压性能分级指标值P3，计算过程如下表。
风荷载标准值计算
基本项目
符号
取值
备注
本地区地面粗糙度
B类
计算高度(m)
12
基本风压(kN/m2)
wo
0.7
阵风系数
βgz
1.75441
风压高度变化系数
μZ
1.06008
局部风压体型系数
μSl
墙面区
面板
1.2
支承结构
1.2
墙角区
面板
2.0
支承结构
2.0
风荷载标准值(kN/m2)
w k
墙面区
面板
2.63
支承结构
2.63
墙角区
面板
4.3834
支承结构
4.3834
注：风荷载标准值取值不应小于1.0 kN/m2。
按照《建筑幕墙》GB/T21086-2007第5.1.1条的规定，建筑幕墙的抗风压性能分级标准如下表所示。
建筑幕墙抗风压性能分级表
分级代号
1
2
3
4
5
6
7
8
9
分级指标值P3（kPa）
1.0≤P3＜1.5
1.5≤P3＜2.0
2.0≤P3＜2.5
2.5≤P3＜3.0
3.0≤P3＜3.5
3.5≤P3＜4.0
4.0≤P3＜4.5
4.5≤P3＜5.0
P3≥5.0
注1：9级时需同时标注P3测试值。如：属9级（5.5kPa）
注2：分级指标值P3为正、负风压测试值绝对值的较小值。
P3为建筑幕墙抗风压性能分级指标，其取值不小于wk，且不小于1.0 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。
支承结构类型
相对挠度（L跨度）
绝对挠度（mm）
构件式玻璃幕墙/单元式幕墙
铝合金型材
L/180
20(30)a
钢型材
L/250
20(30)b
玻璃面板
短边距/60
—
石材幕墙
铝合金型材
L/180
—
金属板幕墙/人造板幕墙
钢型材
L/250
—
点支承玻璃幕墙
钢结构
L/250
—
索杆结构
L/200
—
玻璃面板
长边孔距/60
—
全玻幕墙
玻璃肋
L/200
—
玻璃面板
跨距/60
—
a,b：括号内数据适用于跨距超过4500mm的建筑幕墙产品。
显然本工程的风压变形性能分级墙面区为4级，墙角区为7级
4.1.2水密性能
按照《建筑幕墙》GB/T21086-2007第5.1.2条的规定，建筑幕墙的水密性能分级标准如下表所示。
建筑幕墙水密性能分级
分级代号
1
2
3
4
5
分级指标值ΔP（Pa）
固定部分
500≤ΔP＜700
700≤ΔP＜1000
1000≤ΔP＜1500
1500≤ΔP＜2000
ΔP≥2000
可开启部分
250≤ΔP＜350
350≤ΔP＜500
500≤ΔP＜700
700≤ΔP＜1000
ΔP≥1000
注：5级时需同时标注固定部分和开启部分ΔP的测试值。
按照《建筑幕墙》GB/T21086-2007第5.1.2条的规定，水密性能指标计算如下：
由《建筑气候区划标准》GB50178知，本工程所为热带风暴和台风多发地区，故
P＝1000μzμc w0
式中：P——水密性能指标（Pa）；
μz—— 风压高度变化系数，取2.0768
μc——风力系数，取1.2；
W0 ——基本风压（kN/m2），取0.7；
经计算得，P＝1744.5 Pa。所以本建筑幕墙雨水渗透性能分级应为4级。
我司所设计的幕墙为高性能幕墙，其在雨水渗透性能保障上主要有以下几点措施：
1、固定玻璃板块间注满硅酮耐候密封胶，以提高防水密封效果。
2、内部构造设有排水系统，能把渗入到玻璃与铝合金之间空腔内的水有组织的排放到室外。
所以完全能满足建筑使用功能及设计的要求。
4.1.3气密性能
建筑幕墙的气密性能以在标准状态下，压力差为10Pa的空气渗透量q为分级依据，按照《建筑幕墙》GB/T21086-2007第5.1.3条的规定，建筑幕墙的气密性能分级标准如下面的两个表所示。
建筑幕墙开启部分气密性能分级
分级代号
1
2
3
4
分级指标值qL(m3/m·h)
4.0≥qL＞2.5
2.5≥qL＞1.5
1.5≥qL＞0.5
qL≤0.5
建筑幕墙整体气密性能分级
分级代号
1
2
3
4
分级指标值qA (m3/m2·h)
4.0≥qA＞2.0
2.0≥qA＞1.2
1.2≥qA＞0.5
qA≤0.5
《建筑幕墙》GB/T21086-2007第5.1.3条规定了建筑幕墙气密性能设计指标的一般规定，如下表所示。
地区分类
建筑层数、高度
气密性能分级
气密性能指标小于
开启部分qL(m3/m·h)
幕墙整体qA(m3/m2·h)
夏热冬冷地区
10层以下
2
2.5
2.0
10层及以上
3
1.5
1.2
其他地区
7层以下
2
2.5
2.0
7层及以上
3
1.5
1.2
本建筑所在地属于夏热冬冷地区。
本建筑幕墙的气密性能要求 幕墙达到3级。
符合上表的一般要求，并符合GB 50176、GB 50189、JGJ 132、JGJ 134以及JGJ 26的有关规定，满足这些标准的节能要求。
4.1.4平面内变形性能
建筑幕墙平面内变形性能，非抗震设计时，应按主体结构弹性层间位移角限值进行设计；抗震设计时，应按主体结构弹性层间位移角限值的3倍进行设计。主体结构楼层最大弹性层间位移角如下表所示：
主体结构楼层最大弹性层间位移角
建筑高度
结构类型
建筑高度H（m）
建筑高度
结构类型
建筑高度H（m）
H≤150
150＜H≤250
H＞250
钢筋混凝土结构
框架-剪力墙
1/550
—
—
板柱-剪力墙
1/800
—
—
框架-剪力墙、框架-核心筒
1/800
线性插值
—
筒中筒
1/1000
线性插值
1/500
剪力墙
1/1000
线性插值
—
框支层
1/1000
—
—
多、高层结构
1/300
注：1）表中弹性层间位移角=Δ/h，Δ为最大弹性层间位移量，h为层高
2）线性插值系指建筑高度在150m～250m间，层间位移角取1/800（1/1000）与1/500线性插值。
按照《建筑幕墙》GB/T 21086-2007第5.1.6条的规定，建筑幕墙的平面内变形性能分级标准如下表所示。
建筑幕墙平面内变形性能分级
分级代号
1
2
3
4
5
分级指标值γ
γ＜1/300
1/300≤γ＜1/200
1/200≤γ＜1/150
1/150≤γ＜1/100
γ≥1/100
注：表中分级指标为建筑幕墙层间位移角
本建筑为框架剪力墙结构，并采用抗震设计，平面内变形性能分级指标值应不小于2级，我司设计的本工程建筑幕墙的层间位移角为3/180，满足上述要求以及建筑设计文件的要求。
本建筑幕墙的平面内变形性能 幕墙分级应为2级。
4.1.5耐撞击性能
建筑幕墙的耐撞击性能以撞击物体的撞击能量E和撞击物体的降落高度H为分级指标,以不使幕墙发生损伤为依据, 按照《建筑幕墙》GB/T21086-2007第5.1.7条的规定，耐撞击性能分级标准如下表所示:
建筑幕墙耐撞击性能分级表
分级指标
1
2
3
4
室内侧
撞击能量E(N·m)
700
900
＞900
——
降落高度H(mm)
1500
2000
＞2000
——
室外侧
撞击能量E(N·m)
300
500
800
＞800
降落高度H(mm)
700
1100
1800
＞1800
注：1 性能标注时应按：室内侧定级值/室外侧定级值。例如：2/3为室内2级，室外3级。
2 当室内侧定级值为3级时标注撞击能量实际测试值，当室外侧定级值为4时标注撞击能量实际测试值。例如：1200/1900室内1200 N·m，室外1900 N·m。
本工程采用的玻璃最小配置为6+12A+6双钢化玻璃，
本建筑幕墙的耐撞击性能 室内侧满足2级的耐撞击要求，室外侧满足2级的耐撞击要求。
4.1.10 热工性能
幕墙的热工性能是指幕墙对其所处环境中空气温度、太阳辐射等传递、阻抗和遮蔽的能力。幕墙的热工性能包括多个方面，比较重要的是：传热系数、遮阳系数和抗结露系数等。传热系数是指在稳定传热条件下，幕墙（包括可开启部分和固定部分）两侧空气温差为1K，单位时间内，通过单位面积的传热量，是建筑幕墙热工性能的重要方面, 以W/m2 .k计。幕墙的遮阳系数是幕墙试样的太阳能总透射比和3mm厚普通透明平板玻璃的太阳能总透射比的比值。
热工性能等级符合《建筑幕墙》GB/T21086-2007的要求。
试验方法符合GB/T8484-2008《建筑外窗保温性能分级及检测方法》及GB50176-93《民用建筑热工设计规范》的要求。
幕墙传热系数分级
分级代号
1
2
3
4
分级指标值K
/[（W/（m2×k）]
K≥5.0
5.0＞K≥4.0
4.0＞K≥3.0
3.0＞K≥2.5
分级指标值K
/[（W/（m2×k）]
5
6
7
8
2.5＞K≥2.0
2.0＞K≥1.5
1.5＞K≥1.0
K＜1.0
为保证幕墙的保温性能满足正常使用功能的要求，采取如下保证措施：
（1）LOW-E中空玻璃
（2）实体墙部分贴50mm厚挤塑聚苯板（必须是阻燃的）或50mm厚的保温棉。
所以本工程幕墙综合传热系数为2.0 W/（m2×k），采光部分保温性能为5级
玻璃幕墙遮阳系数分级
分级代号
1
2
3
4
分级指标值SC
0.9≥SC＞0.8
0.8≥SC＞0.7
0.7≥SC＞0.6
0.6≥SC＞0.5
分级代号
5
6
7
8
分级指标值SC
0.5≥SC＞0.4
0.4≥SC＞0.3
0.3≥SC＞0.2
SC≤0.2
本工程采光部分遮阳性能为4级;
五、建筑设计
5.1防雷设计
按照GB50057-94《建筑物防雷设计规范》中防雷分类等级的二类防雷标准进行防雷设计。
1、幕墙的金属框架应与主体结构的防雷体系可靠连接，并保持导电通畅。
2、幕墙的立柱在不大于10m范围内采用柔性铜导线上、下连通一根，铜导线的截面积不小于25mm2。
3、垂直方向不大于10m范围内，对应导电通路立柱的预埋件或连接件采用5mm×40mm的扁钢与防雷引线焊接连通，形成防雷通路，焊缝和连线涂防锈漆。
4、兼有防雷功能的幕墙压顶板采用2.5mm铝单板制造，压顶板面积不小于70mm2。幕墙压顶板体系与主体结构屋顶的防雷系统连通。
5.2抗震设计
根据抗震规范采用六度抗震设防设计。幕墙的面板与骨架间采用防脱、防滑设计。抗震设防的基本思想和原则是以下列“三个水准”为抗震设防目标：
1、第一水准：当遭受低于本地区抗震设防烈度的多遇地震影响时，一般不受损坏或不需修理可继续使用。
2、第二水准：当遭受相当于本地区的抗震设防烈度的地震影响时，可能损坏经一般修理或不需修理仍可继续使用。
3、第三水准：当遭遇高于本地区抗震设防烈度预估的罕遇地震影响时，不致于倒塌或发生危险及生命的严重破坏。
5.3幕墙防火设计
幕墙防火等级为一级,1小时防火时效。
1、幕墙与各层楼板、隔墙外沿间的缝隙采用防火岩棉填充密实，防火岩棉的密度不小于80kg/m3，其厚度不小于100mm。
2、楼层间水平防烟带的岩棉采用厚度1.5mm的镀锌钢板承托。
3、承托板与主体结构、幕墙结构及承托板之间的缝隙填充防火密封胶。
4、采光顶钢结构表面处理采用防火等级为一级，1.5小时防火时效的防火涂料。
5、当玻璃幕墙跨过防火分区隔断时，防火分区隔断中心线左右各2米以内，均采用符合设计要求的防火玻璃，或采用单片防火玻璃组成的中空玻璃、夹层玻璃（根据设计要求）。
六、材料性能指标
6.1钢材
6.1.1本工程钢材选型
钢材采用国产优质Q235钢,需焊接的钢转接件等采用Q235B钢。不锈钢螺栓采用奧氏体不锈钢A2-70。不锈钢材料采用奧氏体不锈钢0Cr17Ni12Mo2（316不锈钢，用于室外）、奧氏体不锈钢1Cr18Ni9（304不锈钢，用于室内）。外露钢材采用氟碳喷涂，其它采用热浸镀锌防腐处理
6.12、漏镀和修复
（1）漏镀
热浸镀锌制件漏镀面的总面积不应超过制件总面积的0.5%。每个漏镀面的面积不应超过10cm2。当供需双方没有其他协议时，若漏镀面积大于上述规定值，这些制件应予重镀。
（2）修复
热浸镀锌制件表面若存在漏镀面，应采用热喷涂锌、涂敷富锌涂料或融敷锌合金，等方法对漏镀面进行修复。除非需方另有特殊要求，如：热浸镀锌以后还要进行涂装处理或修复层的厚度必须与原镀锌层的厚度相同，修复区域内锌的涂覆层的厚度一般比上量表中要求的相应的镀层局部厚度后30μm以上。修复涂层应能在钢的使用过程中给予钢材以牺牲行阳极保护。
修复前，应去除漏镀区域内的氧化皮和其他污物，或采用其他前处理方法，以保证修复层与基体间的附着力。若采用热喷涂锌修复，则应按GB/T9793要求进行。
6.2密封材料
6.2.1一般要求
1、玻璃幕墙用硅酮结构密封胶、硅酮耐侯胶必须在有效期内使用，质保年限为25年，硅酮结构密封胶变位承受能力>12%。
2、硅酮耐侯胶的位移能力级别应符合设计位移量的要求，不宜低于20级。
5、硅酮结构密封胶、硅酮密封胶同相粘结的幕墙基材、饰面板、附件和其他材料应具有相容性，随批单元件切割粘结性达到合格要求。
6、幕墙应采用中性硅酮结构密封胶；硅酮结构密封胶分单组分和双组分，其性能应符合现行国家标准《建筑用硅酮结构密封胶》（GB16776）的规定。
7、同一幕墙工程应采取同一品牌的单组份或双组份的硅酮结构密封胶，并应有保质年限的质量证书。
8、同一幕墙应采用同一品牌的硅酮结构密封胶和硅酮耐侯密封胶配套使用。
9、硅酮结构密封胶和硅酮耐侯密封胶应在有效期内使用。
10、硅酮结构密封胶使用前，应经过国家认可的检测机构进行与其相接处材料的相容性和剥离粘结性试验，并应对邵氏硬度、标准状态拉伸粘结性能进行复验。检验不合格的产品不得使用。进口硅酮结构密封胶应具有商检报告。
11、硅酮结构密封胶生产厂商应提供其结构胶的变位承受能力数据和质量保证书。
12、用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。
13、隐框幕墙中空玻璃两片玻璃之间应采用结构胶、结构胶宽度和厚度分别不小于7及6MM。
14、对于结构硅酮密封胶的施工车间，除要求清洁无尘土外，室内温度不宜高于27°C,相对湿度不宜低于50%。
6.3 防火保温材料
（1）隔热保温材料：岩棉、矿棉、玻璃棉，导热系数为0.5-0.55，达到耐火极限I级要求。
（2）防火材料选用100mm厚密度不低于80kg/m3的岩棉板，其产品等级应不低于合格品；采用1.5mm厚的热轧镀锌钢板承托，承托板与主体结构、门窗结构及承托板之间的缝隙填充防火密封 材料。
（3）保温材料选用50mm厚密度不低于65 kg/m3的岩棉板。
七、施工要求
1.土建工程施工
1.1主体结构的施工误差为±25mm。
预埋件的位置偏差为±20mm。
1.2电气工程设计及施工单位应配合幕墙公司预留主体防雷引下线的接头位置，并满足现行规范的要求。
2 .幕墙工程施工
2.1.在金属元件活动连接部位可能因热胀冷缩或构件挠曲而产生摩擦声时，应严格按设计图纸设置防噪音胶条或胶片。
2.2.当两种不同电阻值的金属元件直接接触时，应按设计图纸设置防腐蚀橡胶片。
2.3.当铝材表面须与砂浆或混凝土等不同材料接触时，铝材表面应加上沥青涂料，沥青漆膜厚度为0.75mm；或涂铬漆及防潮层。
2.4.水平方向的外露密封胶应稍微倾斜以助排水。
2.5.所有现场角焊缝幕墙工程施工安毕，应仔细打磨后涂无机富锌漆二度。
2.6．全部可调位置调整完成后，螺栓与螺母点焊；不需预留伸缩的位置方垫片全部点焊。
2.7、注意与楼体泛光照明工程的步序安排。
2.8、注意与楼体立面上的店招、LOGO等厂家同步配合施工，为其预留条件。
2..9、本工程采用后置埋件，后置埋件不宜在化学螺栓接触的连接件上进行焊接操作，固定钢板的螺帽应采用防止松动的措施。
. END .
