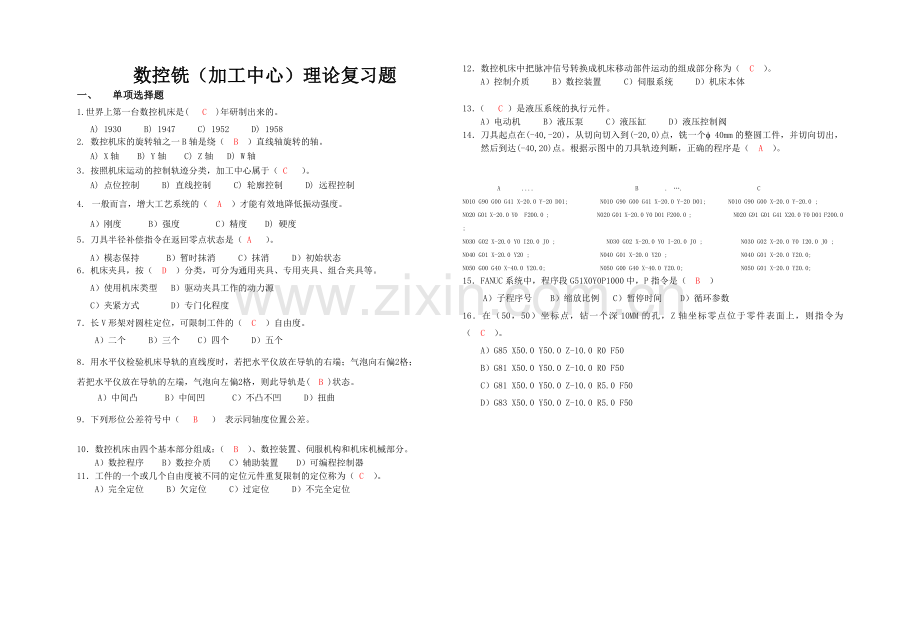

数控铣（加工中心）理论复习题
一、 单项选择题
1.世界上第一台数控机床是( C )年研制出来的。
A) 1930 B) 1947 C) 1952 D) 1958
2. 数控机床的旋转轴之一B轴是绕（ B ）直线轴旋转的轴。
A) X轴 B) Y轴 C) Z轴 D) W轴
3．按照机床运动的控制轨迹分类，加工中心属于（ C ）。
A) 点位控制 B) 直线控制 C) 轮廓控制 D) 远程控制
4. 一般而言，增大工艺系统的（ A ）才能有效地降低振动强度。
A）刚度 B）强度 C）精度 D) 硬度
5．刀具半径补偿指令在返回零点状态是（ A ）。
A）模态保持 B）暂时抹消 C）抹消 D）初始状态
6．机床夹具，按（ D ）分类，可分为通用夹具、专用夹具、组合夹具等。
A）使用机床类型 B）驱动夹具工作的动力源
C）夹紧方式 D）专门化程度
7．长V形架对圆柱定位，可限制工件的（ C ）自由度。
A）二个 B）三个 C）四个 D）五个
8．用水平仪检验机床导轨的直线度时，若把水平仪放在导轨的右端；气泡向右偏2格；
若把水平仪放在导轨的左端，气泡向左偏2格，则此导轨是( B )状态。
A）中间凸 B）中间凹 C）不凸不凹 D）扭曲
9．下列形位公差符号中（ B ） 表示同轴度位置公差。

10．数控机床由四个基本部分组成：（ B ）、数控装置、伺服机构和机床机械部分。
A）数控程序 B）数控介质 C）辅助装置 D）可编程控制器
11．工件的一个或几个自由度被不同的定位元件重复限制的定位称为（ C ）。
A）完全定位 B）欠定位 C）过定位 D）不完全定位

12．数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为（ C ）。
A）控制介质 B）数控装置 C）伺服系统 D）机床本体

13．（ C ）是液压系统的执行元件。
A）电动机 B）液压泵 C）液压缸 D）液压控制阀
14．刀具起点在(-40,-20)，从切向切入到(-20,0)点，铣一个f 40mm的整圆工件，并切向切出，然后到达(-40,20)点。根据示图中的刀具轨迹判断，正确的程序是（ A ）。

A .... B . …. C C N010 G90 G00 G41 X-20.0 Y-20 D01; N010 G90 G00 G41 X-20.0 Y-20 D01; N010 G90 G00 X-20.0 Y-20.0 ;
N020 G01 X-20.0 Y0 F200.0 ; N020 G01 X-20.0 Y0 D01 F200.0 ; N020 G91 G01 G41 X20.0 Y0 D01 F200.0 ;
N030 G02 X-20.0 Y0 I20.0 J0 ; N030 G02 X-20.0 Y0 I-20.0 J0 ; N030 G02 X-20.0 Y0 I20.0 J0 ;
N040 G01 X-20.0 Y20 ; N040 G01 X-20.0 Y20 ; N040 G01 X-20.0 Y20.0;
N050 G00 G40 X-40.0 Y20.0; N050 G00 G40 X-40.0 Y20.0; N050 G01 X-20.0 Y20.0;
15．FANUC系统中，程序段G51X0Y0P1000中，P指令是（ B ）
A）子程序号 B）缩放比例 C）暂停时间 D）循环参数
16．在（50，50）坐标点，钻一个深10MM的孔，Z轴坐标零点位于零件表面上，则指令为（ C ）。
A）G85 X50.0 Y50.0 Z-10.0 R0 F50
B）G81 X50.0 Y50.0 Z-10.0 R0 F50
C）G81 X50.0 Y50.0 Z-10.0 R5.0 F50
D）G83 X50.0 Y50.0 Z-10.0 R5.0 F50

17．在如下图所示的孔系加工中，对加工路线描述正确的是（ D ）。
A）图a满足加工路线最短的原则； B）图b满足加工精度最高的原则；
C）图a易引入反向间隙误差； D）以上说法均正确。

18．程序段G00G01G02G03X50.0Y70.0R30.0F70；最终执行（ D ）指令。

A）G00 B）G01 C）G02 D）G03

19．FANUC系统中，程序段G68X0Y0R45.0中，R指令是（ C ）
A）半径值 B）顺时针旋转45º C）逆时针旋转45 D）循环参数
20．为了保障人身安全，在正常情况下，电气设备的安全电压规定为（ B ）。
A）42V B）36V C）24V D）12V
21、l／50mm：游标卡尺，游标(副尺)上50小格与尺身(主尺)上(A )mm对齐。
A、49 B、39 C、19 D、59
22、用百分表测量平面时，触头应与平面( B )。
A、倾斜 B、垂直 C、水平 D、平行
23、下面的量具属于专用量具的是( D )。
A、千分尺 B、万能量角器 C、量块 D、卡规
24、计算机中的CPU是( B )的简称。
A、控制器 B、中央处理器
C、运算器 D、软盘驱动器

25、在切削用量中，影响切削温度的主要因素是( C )。
A、切削深度 B、进给量 C、切削速度 D、切削力
26、开环控制系统是指不带( C )的控制系统。
A、数控 B、伺服 C、测量D、反馈
27、对数控铣床坐标轴最基本的要求是( A )轴控制。
A、 2 B、 3 C、4 D、 5
28、刀具补偿包括长度补偿和( A )补偿。
A、半径 B、直径 C、轴向 D、以上均错
29、MASTERCAM软件是属于( B )。
A、支撑软件 B、应用软件
C、系统软件 D、以上皆错
30、采用半径编程方法填写圆弧插补程序段时，当其圆弧所对应的圆心角( A ) 180度时，该半径R取负值。
A、大于 B、小于
C、大于或等于 D、小于或等于
31、( C )符号的意义为“复位”。
A、DEL B、COPY C、RESET D、AuTo
32、 在XY平面上，某圆弧圆心为(0，0)，半径为80，如果需要刀具从(80、0)沿该圆弧到达(0，80)点程序指令为：( D )。
A、G02 XO．Y80．I80.0 F300 B、G03 XO．Y80．I-80．0 F300
C、G02 X8O.Y0.J80．0 F300 D、G03 X80．Y0．J-80．0 F300
33、下列( D )指令不能取消刀具补偿。
A、G49 B、G40 C、H00 D、G42

34、辅助功能M03代码表示( D )。
A、程序停止 B、切削液开
C、主轴停止 D、主轴顺时转动
35、位置检测元件装在伺服电动机的尾部的是( B )系统。
A、闭环 B、半闭环 开环 D、三者均不是
36．光栅尺是（ C ）。
A）一种极为准确的直接测量位移的工具
B）一种数控系统的功能模块
C）一种能够间接检测直线位移或角位移的伺服系统反馈元件
D）一种能够间接检测直线位移的伺服系统反馈元件
37、液压系统的控制元件是( D )。

A）电动机 B）液压泵 C）液压缸 D）液压控制阀
38、不要用( B )的手去触摸开关，否则会受到电击。
A、干燥 B、潮湿 C、干净 D、戴手套
39、 数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用( B )的原则编写程序。
A、刀具固定不动，工件移动
B、工件固定不动，刀具移动
C、分析机床运动关系后再根据实际情况
D、不能确定时，不能编程
40．（ C ）是液压系统的执行元件。
A）电动机 B）液压泵 C）液压缸 D）液压控制阀
41、加工中心与数控铣床和数控镗的主要区别是：( B )。
A、是否有自动排屑装置 B、是否有刀库和换刀机构
C、是否有自动冷却装置 D、是否具有三轴联动功能

42、千分尺用于测量工件的( A )。
A、外径尺寸 B、阶台轴的同轴度
C、外径的直线度 D、以上皆错
43．数控系统中，（A   ）指令在加工过程中是模态的。
（A）G01、F；     （B）G27、G28；     （C）G04；     （D）M02。
44. 允许间隙或过盈的变动量称为（  C）。
（A）最大间隙；     （B）最大过盈；   （C）配合公差；     （D）变动误差。
45．数控编程时，应首先设定（ D  ）。
（A）机床原点；   （B）固定参考点；   （C）机床坐标系；   （D）工件坐标系。
46. 数控系统的报警大体可以分为操作报警、程序错误报警、驱动报警及系统错误报警，某个程序在运行过程中出现“圆弧端点错误”，这属于（  A ）。
（A）程序错误报警；           （B）操作报警；
（C）驱动报警；             （D）系统错误报警。
47、ISO标准规定增量尺寸方式的指令为( B )。
A、G90 B、G91 C、G92 D、G93

48、操作人员确认符合开机的条件后可启动机床，并且使机床空运转( A )左右。
A、5分钟 B、60分钟 C、2小时 D、3小时
49、切削速度的计算公式为V=( A )。
A、 ∏dn／1000 B、 am—aw／2 C、 ∏dn／100
50、偏置XY平面由( A )指令执行，
A、G17 B、G18 C、G19 D、G20

51、在下列的( A )操作中，不能建立机械坐标系。
A、复位 B、原点复归 C、手动返回参考点 D、G28指令
52、下列哪一个指令不能设立工件坐标系( D )。
A、G54 B、G92 C、G55 D、G91
53、顺圆弧插补指令为( C)。
A、G04 B、G03 C、G02 D、G01
54、下列G代码中( D )指令为非模态G代码。
A、GO1 B、G02 C、G43 D、G28

55、采用半径编程方法填写圆弧插补程序段时，当其圆弧所对应的圆心角( A ) 180度时，该半径R取负值。
A、大于 B、小于
C、大于或等于 D、小于或等于
56、刀具长度正补偿是 A 指令，负补偿是 B 指令，取消补偿是 C 指令。
A. G43 B、G44 C、G49
57、材料在高温下能够保持其硬度的性能是( C )。
A、硬度 B、耐磨性 C、耐热性 D、工艺性
58、数控系统由数控装置、伺服系统、( C )组成。
A、反馈系统 B、驱动装置 C、执行装置 D、检测装置
59、以下选项中，(C )不能提高数控机床的加工精度。
A、传动件用滚珠丝杠 B、装配时消除传动间隙
C、机床导轨用滚动导轨 D、前面三者均不是
60、位置检测元件装在伺服电动机的尾部的是( B)系统。
A、闭环 B、半闭环 巳开环 D、三者均不是
二、判断题
1． 数控机床开机后，必须先进行返回参考点操作。 ( o )
2． 退火的目的是：改善钢的组织；提高强度；改善切削加工性能。 ( )
3． GOO和G01的运行轨迹都一样，只是速度不一样。 （ x ）
4． 当用G02/G03指令，对被加工零件进行圆弧编程时，圆心坐标I、J、K为圆弧终点到圆弧中心所作矢量分别在X、Y、Z坐标轴方向上的分矢量（矢量方向指向圆心）。 （ x ）
5．全闭环数控机床，可以进行反向间隙补偿。 （ o ）
6．刀具前角越大，切屑越不易流出，切削力越大，但刀具的强度越高。 （ x ）
7．滚珠丝杠副消除轴向间隙的目的主要是减小摩擦力矩。 （ x ）
8．F、S指令都是模态指令。 （ o ）
9．由于数控机床的先进性，因此任何零件均适合在数控机床上加工。 （ x ）
10. 立式加工中心与卧式加工中心相比，加工范围较宽。 （ x ）
11.只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运动。 （ x ）

12两轴联动坐标数控机床只能加工平面零件轮廓，曲面轮廓零件必须是三轴坐标联动的床。
( x )
13进给路线的确定一是要考虑加工精度，二是要实现最短的进给路线。 (o )
14刀位点是刀具上代表刀具在工件坐标系的一个点，对刀时，应使刀位点与对刀点重合.
( o )
15．全闭环数控机床，可以进行反向间隙补偿。 （ o ）
16．刀具前角越大，切屑越不易流出，切削力越大，但刀具的强度越高。 （ x ）
17.OPR ALARM显示报警号。 ( o )
18.数控机床只适用于零件的批量小、形状复杂、经常改型且精度高的场合。 ( x )
19、数控机床与其它机床一样，当被加工的工件改变时，需要重新调整机床。 ( x )
20、对于点位控制，进给运动从某一位置到另一个给定位置的进程进行加工。 ( )
21、绝对值方式是指控制位置的坐标值均以机床某一固定点为原点来计算计数长度。( o )
22、增量值方式是指控制位置的坐标是以上一个控制点为原点的坐标值。 ( x )
23立铣刀的刀位点是刀具中心线与刀具底面的交点。 （ o ）
24.固定循环功能中的K指重复加工次数，一般在增量方式下使用。 （ o ）
25.最常见的2轴半坐标控制的数控铣床，实际上就是一台三轴联动的数控铣床。 ( x )
26.伺服系统包括驱动装置和执行机构两大部分。 ( o )
27.一个主程序中只能有一个子程序 ( x )

28.数控机床的常用控制介质就是穿孔纸带。 ( x )

29.绝对编程和增量编程不能在同一程序中混合使用。 ( x )

30.数控机床在输入程序时，不论何种系统座标值不论是整数和小数都不必加入小数点。( x )

三、简答题
1、何谓机床坐标系和工件坐标系？其主要区别是什么？
2.数控机床加工程序的编制方法有哪些？它们分别适用什么场合？
3、什么叫开环、闭环、半闭环系统？它们之间有什么区别？

4.零件如图所示，镗削零件上的孔。孔的设计基准是C面，设计尺寸为（100±0.15）mm。为装夹方便，以A面定位，按工序尺寸L调整机床。工序尺寸280mm、80mm在前道工序中已经得到，在本工序的尺寸链中为组成环。而本工序间接得到的设计尺寸（100±0.15）为尺寸链的封闭环，尺寸80mm和L为增环，280mm为减环，那么工序尺寸L及其公差应该为

5.应用刀具半径补偿指令应注意哪些问题？

6. 什么是顺铣？什么是逆铣？数控机床的顺铣和逆铣各有什么特点？

7.用G92程序段设置加工坐标系原点方法与G54有何不同？

8..如图所示，当刀具在图中所在位置时Ｘ，Ｙ轴机床坐标为Ｘ-423.23mm Y-365.45mm。那么工件坐标在G54中的X Y Z数值是多少？（刀具半径Φ10mm）

9、数控铣床由哪些部分组成？数控装置的作用是什么？

10、如图所示，试编程同时写出C点坐标。

四、编制出图中（见附图）所有加工部位的程序。
1.计算出图中节点的坐标值。
2.列出所用刀具和加工顺序。材料70*70*30 刀具Ф10立铣刀
3、 编制出加工程序
