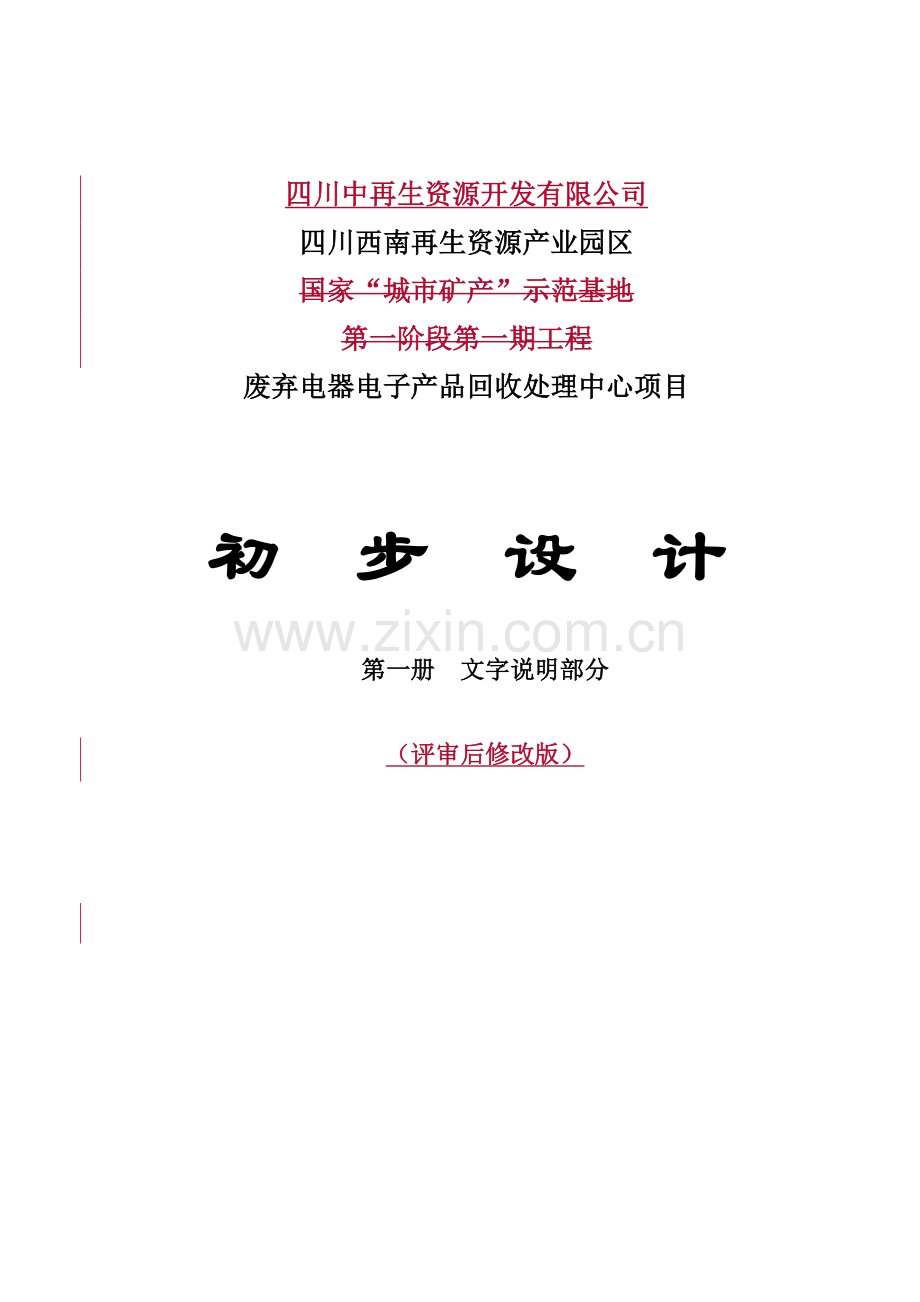

四川中再生资源开发有限公司
四川西南再生资源产业园区
国家“城市矿产”示范基地
第一阶段第一期工程
废弃电器电子产品回收处理中心项目

初 步 设 计

第一册 文字说明部分

（评审后修改版）

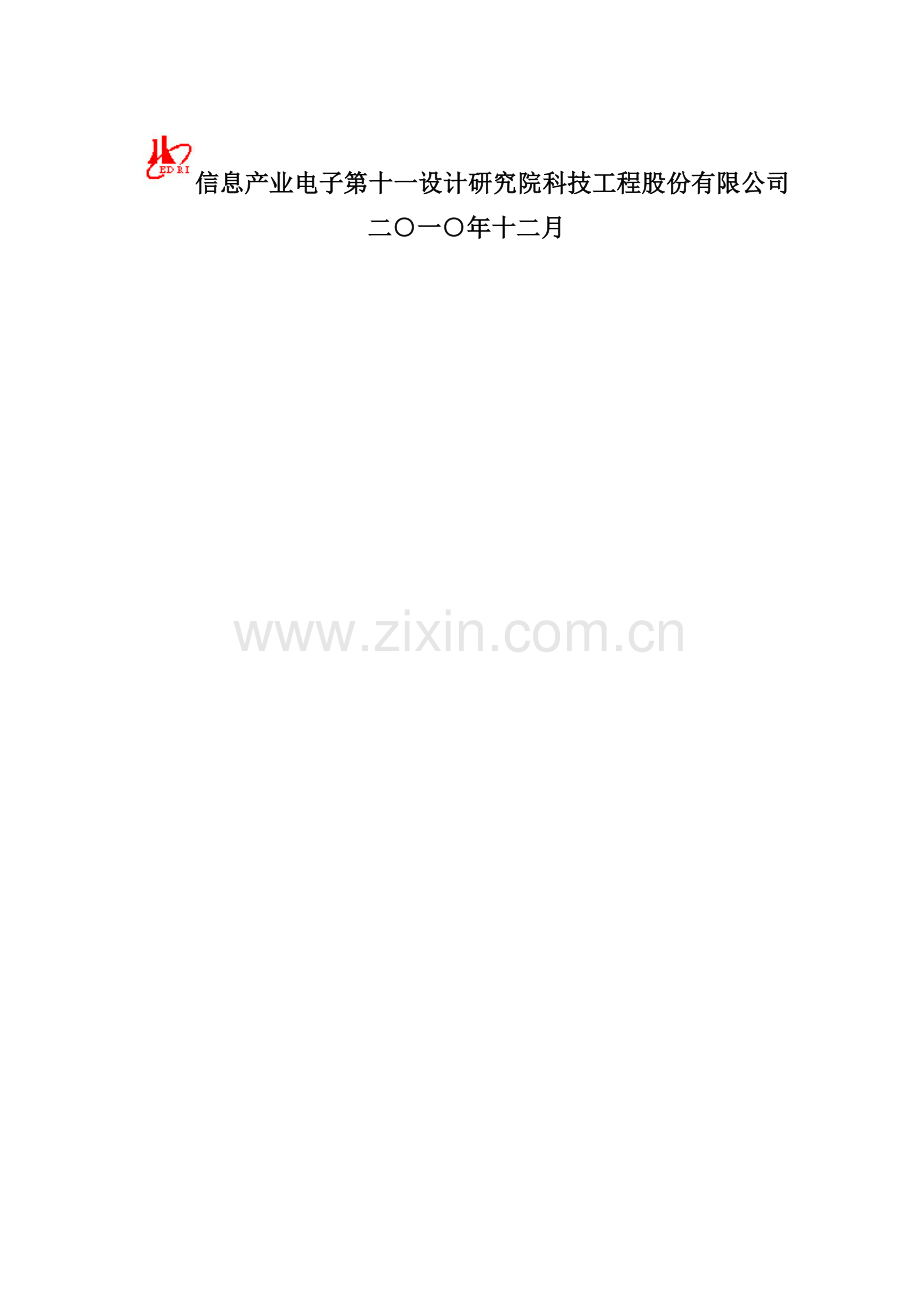

信息产业电子第十一设计研究院科技工程股份有限公司
二○一○年十二月

四川中再生资源开发有限公司
四川西南再生资源产业园区
废弃电器电子产品回收处理中心项目
四川西南再生资源产业园区国家“城市矿产”示范基地
第一阶段第一期工程
废弃电器电子产品回收处理中心项目

初 步 设 计

院 长： 赵 振 元

总工程师： 姚 伟

总设计师： 杨 晓

信息产业电子第十一设计研究院科技工程股份有限公司

设计、校审人员一览表
专业名称
设 计
校 对
审 核
备 注
工 艺
杨 晓
俞 澜
陈彦坤

总 图
席 宁
陆 伟
程建忠

建 筑
张婷莉
蒋云琴
何 武

结 构
谭 汀
郝海明
肖勤华

暖 通
陈真文
赵 梅
刘 娟

给排水
柯贤敏
花莉莉
路 健

气 动
熊 维
王金树
刘旭忠

供 电
唐 杰
孙中国
陆 蓉

电 照
唐 杰
孙中国
陆 蓉

通 信
苗 茂
张若思
夏双兵

技术经济
涂书丹
潘沈萍
罗 琳

总设计师
杨 晓

总 目 录
第一章 总说明 1
前 言 1
1.1 设计依据 2
1.2 设计指导原则 2
1.3 承办单位基本情况简介 3
1.4 项目组成及设计内容 4
1.5 组织机构、人员与工作制度 6
1.6 总概算 6
1.7 设计结果 7
第二章 总 图 9
2.1 工程简述 9
2.2 总平面布置 11
2.3 总平面设计 12
2.4 道路 12
2.5 环境美化设计和绿化布置 12
2.6 竖向设计 12
2.7 建、构筑物一览表及主要技术经济指标 13
2.8 附图 13
第三篇 工 艺 14
3.1 设计依据 14
3.2 年生产大纲 14
3.3 产品简述 14
3.4 生产工艺与工艺流程 15
3.5 生产设备选择 23
3.6 生产环境要求 25
3.7 工艺设计结果 26
3.8 附表及附图 27
第四篇 建 筑 30
4.1 设计依据 30
4.2 建筑设计 30
4.3 附图 38
第五篇 结 构 40
5.1 设计依据 40
5.2 自然条件 40
5.3 设计要求 42
5.4 活荷载标准值 42
5.5 现场情况 43
5.6 新建建筑物结构设计 43
5.7 结构分析 44
5.8 结构抗震设计 44
第六篇 通风、空调 45
6.1 设计依据 45
6.2 设计计算参数 45
6.3 设计范围 46
6.4 C6-1#建筑（厂房）通风系统 46
6.5 C6-2#建筑（办公楼）空调、通风系统 47
6.6 C6-3、4#建筑（库房）通风系统 47
6.7 防排烟设计 47
6.8 空气系统安全、环保、消防措施 48
6.9 附表 48
6.10 附图 48
第七篇 给水排水 52
7.1 设计依据 52
7.2 设计范围 52
7.3 给水设计 52
7.4 消防给水与防火 54
7.5 排水设计 56
7.6 雨水设计 57
7.7 节水节能措施 57
7.8 附表 58
7.9 附图 58
第八篇 气体动力 63
8.1 全厂动力用量 63
8.2 压缩空气站 63
8.3 附图 65
8.4 附表 65
第九篇 电 气 67
9.1 设计依据 67
9.2 设计范围 67
9.3 供电 68
9.4 电力配电 70
9.5 照明 74
9.6 防雷与接地 75
9.7 节能措施 77
9.8 附图 77
9.9 附表 77
第十篇 通信、信息 82
10.1 设计依据及范围 82
10.2 电话系统 83
10.3 计算机网络系统 83
10.4 火灾自动报警与消防联动控制系统 83
10.5 应急广播系统 85
10.6 闭路电视监控系统（CCTV） 85
10.7 接地 85
10.8 线路敷设 86
10.9 附表、附图 86
第十一篇 总概算 92
11.1 编制依据 92
11.2 工程概况与设计范围 92
11.3 总概算编制 93
11.4 总概算编制结果 95
11.5 附表 95
第十二篇 环境保护 103
12.1 工程概况 103
12.2 编制依据 106
12.3 污染物 107
12.4 污染物治理措施 110
12.5 环境营造与绿化 113
12.6 环境保护投资 114
12.7 环保管理 114
第十三篇 消 防 115
13.1 工程概况 115
13.2 编制依据 118
13.3 消防设计 118
13.4 消防设施投资 122
第十四篇 职业安全卫生 123
14.1 编制依据 123
14.2 工程概述 123
14.3 建筑物及场地布置 126
14.4 职业危害分析 126
14.5 主要职业安全措施 127
14.6 主要职业卫生措施 129
14.7 预期效果评价 130
14.8 职业安全卫生管理机构与人员 130
14.9 职业安全卫生投资 130
第十五篇 节约能源 131
15.1 编制依据 131
15.2 项目概况 131
15.3 项目能耗情况与能源选择 133
15.4 主要节能措施 134
15.5 能源计量与考核 135

附件：
附件1 国家发展和改革委员会、财政部文件，发改环资[2010]1735号：《关于天津子牙循环经济产业区等7个“城市矿产”示范基地实施方案的复函》
附件2 国有出让土地使用权抵押价值评估报告

第一章 总说明
前 言
现代电器电子产品的广泛应用给社会环境与资源回收带来了新的课题，也给废旧电器电子产品回收处理行业的发展带来良好的发展机遇。以计算机为例，其成分包括：钢铁约占54%、铜铝20%、塑料17%、线路板及其他1%，而线路板含有金、银、钯等贵金属。如此，只要加以循环利用，废旧电器等电子垃圾将会变废为宝、变为不用开采的新型“矿产资源”。
目前，我国已经成为家用电器及电子产品的生产、消费和出口大国，2009年电视机、电冰箱、洗衣机、空调、电脑等主要家电产量近5亿台，出口量达2.4亿台。同时，我国已开始进入家用电器报废的高峰期，每年的理论报废量超过5000万台，报废量年均增长20%。由于缺乏法律法规规范，回收处理基本处于无序状态，大量废弃电器电子产品没有得到合理处置，既浪费资源、又污染环境、对人体健康也存在较大危害。
四川中再生资源开发有限公司成立于2009年5月，由中国再生资源开发有限公司与四川省农业生产资料集团有限公司共同出资组建。公司是四川省循环经济示范试点企业，西南再生资源产业园区项目是四川省政府2010年续建省级重大项目，内江市环境保护、民生工程重点建设项目。同时，公司是内江市政府确定的内江市再生资源回收利用体系建设实施单位。四川西南再生资源产业园区项目是全国首批7家“城市矿产”示范基地之一。
项目产品规模设计年回收处理50万台废弃电器电子产品，新建废弃电视机、电脑、电冰箱、空调、洗衣机拆解线各一条，并配套建设相关辅助公用工程、环保工程等环境污染治理设施。
1.1 设计依据
1.1.1 国家发展和改革委员会、财政部文件，发改环资[2010]1735号：《关于天津子牙循环经济产业区等7个“城市矿产”示范基地实施方案的复函》。
1.1.2 四川维尔佳咨询有限责任公司编制的《废弃电器电子产品回收处理中心项目可行性研究报告》。
1.1.3 本院与四川中再生资源开发有限公司签订的建设工程设计合同。
1.1.4 四川中再生资源开发有限公司提供的有关本项目基础数据及资料。
1.1.5 本项目初步设计过程中本院和四川中再生资源开发有限公司的有关联络纪要、电子邮件、传真等。
1.1.6 国家及地方有关政策、法规、标准、规范等。
1.2 设计指导原则
1.2.1 贯彻执行国家及地方的有关法律、法令、规范和标准，严格执行《工程建设标准强制性条文》，确保人民生命财产安全、人身健康、环境保护及其他公众利益。
1.2.2 贯彻节能、节地的要求，遵循科学规划、保护生态、防治污染、改善环境、创建一流、持续发展的原则。
1.2.3 工艺区划力求管理部门与生产部门既相对独立、又联系方便。力求便于原材料、成品库房设置和动力管线路径短捷。
1.2.4 先进、实用的工程建设技术方案比选，合理选择设备和材料，杜绝采用国家已宣布淘汰的技术、设备和材料，以严格控制造价，节约投资，力争为业主实现经济效益和社会效益的双赢贯穿于项目设计的全过程。
1.2.5 认真贯彻“预防为主、防消结合”的方针，根据建筑物火灾危险性类别，满足建筑防火要求。
1.2.6 认真贯彻经济增长与环境保护协调发展的原则，设计中严格执行“三同时”规定，对生产过程中产生的污染物，按照国家和地方政府的排放标准和有关规定进行处理。
1.2.7 设计中采取有效的劳动保护和职业安全卫生措施，保护员工的身心健康，提高劳动生产率，满足相关规范要求。
1.3 承办单位基本情况简介
四川中再生资源开发有限公司成立于2009年5月，由中国再生资源开发有限公司与四川省农业生产资料集团有限公司共同出资组建。经四川泰信会计师事务所有限责任公司审验，并出具的验资报告，截至2009年4月30日止，四川中再生资源开发有限公司已收到中国再生资源开发有限公司和四川省农业生产资料集团有限公司两位股东缴纳的注册资本（实收资本），合计人民币陆仟万元整，实收资本占注册资本的100%。
表2-3 注册资本实收情况明细表
股东名称
认缴注册资本
实际出资情况
金额
(万元)
出资比例
出资方式
实收资本
(万元)
中国再生资源开发有限公司
4800
80%
货币
4800
四川省农业生产资料集团有限公司
1200
20%
货币
1200

经营范围：再生资源市场的投资、开发、建设；摊位销售、租赁，物业管理；废旧物资、残次和呆滞原料、清仓和超储物资的回收、加工、销售；以再生资源为主要原料的委托加工销售；二手交易市场（包括旧车）的开发建设、经营管理；报废汽车拆解；市场信息服务；废弃电器电子产品回收处理；房地产开发（凭资质证书经营）。
公司是四川省循环经济示范试点企业，西南再生资源产业园区项目是四川省政府2010年续建省级重大项目，内江市环境保护、民生工程重点建设项目。同时，公司是内江市政府确定的内江市再生资源回收利用体系建设实施单位。四川西南再生资源产业园区项目是全国首批7家“城市矿产”示范基地之一。
1.4 项目组成及设计内容
1.4.1 项目组成
本项目设计范围包括废弃电器电子产品回收工艺、辅助生产设施。
1.4.2 设计内容
为达到本期工程既定生产能力，本项目建设主要内容为：
1.4.2.1 生产设施
● 废弃电视机拆解线1条
● 废弃电脑拆解线1条
● 废弃洗衣机拆解线1条
● 废弃空调拆解线1条
● 废弃电冰箱拆解线1条
● 原材料、产品存放用房各1栋
1.4.2.2 公用支撑设施
● 排风系统
● 生产/生活/消防供水系统
● 排水系统
● 雨水排放系统
● 压缩空气供气系统
● 电力供电系统
● 配电系统
● 防雷与接地系统
● 照明系统及应急照明系统
● 电话、网络系统
1.4.2.3 环保设施
● 废气处理排放系统
● 生产废水处理排放系统
● 生活污水处理排放系统
● 固废处理系统
● 其它污染物治理系统
1.4.2.4 职业安全和劳动保护设施
● 应急照明和疏散指示
● 防暑降温措施
● 女工卫生措施
1.4.2.5 消防设施
● 建筑物防火设施
● 室内外水消防系统
● 室内干式灭火器系统
1.4.2.6 管理和服务设施
● 生产管理设施(车间生产技术室等)
● 生活服务设施(卫生间等)
● 物料供应设施
● 仓库运输设施
● 室外工程
1.5 组织机构、人员与工作制度
1.5.1 组织机构
本项目实行厂长负责制，厂长由公司任命，下设5个科室，分别为：生产科、业务科、物管科、技术质量科、综合科。
总经理部

厂长

副厂长
生产科
业务科
物管科
技术质量科
综合科

图1-1 项目组织结构图
1.5.2 人员
项目建设完成后劳动定员200人，管理人员25人，占总定员人数的12.5%；工人175人，占总定员人数87.5%。
1.5.3 工作制度
公司废弃电器电子拆解中心全年实际工作时间10个月250天，每天一班工作制，每天工作时间8小时。
1.6 总概算
1.6.1 总概算

表1-2 按费用构成划分的概算投资表
序号
项目名称
概算投资(万元)
占总投资比例(%)
1
建筑工程费
2211.77
45.43
2
设备购置费
1410.56
28.97
3
设备安装费
45.05
0.93
4
其它费用
1201.31
24.67

其中：征地费及土地税费
502.00

合 计
4868.69
100

表1-3 按投资性质划分的概算投资表
序号
项目名称
概算投资(万元）
占总投资比例(%)
1
工程费用
3667.38
75.33
2
工程建设其他费用
870.13
17.87
3
预备费
226.88
4.66
4
建设期利息
104.30
2.14

合 计
4868.69
100

1.6.2 资金来源
本项目资金来源为：申请国家财政支持500万元，银行贷款3500万元，其余部分由业主自筹解决。
1.7 设计结果
本项目主要设计结果见表1-4。
表1-4 主要设计结果一览表
序号
名称
单位
指标
备注
1
生产大纲

拆解废电视机
40
万台
年处理能力

拆解废电冰箱
3
万台
年处理能力

拆解废电脑
3
万台
年处理能力

拆解废空调
2
万台
年处理能力

拆解废洗衣机
2
万台
年处理能力
2
用地面积
㎡
38996.42
合58.49亩
3
建筑面积
㎡
17260.29

4
建筑密度
%
43.98

5
绿化面积
㎡
9900.00

6
绿化系数
%
25.39

7
职工人数
人
200

8
生产设备、仪器数量
台/套
61

9
主要动力设备数量
台/套
64

10
主要动力用量

变压器装设容量
KVA
800

自来水用水量
m3/d
37.8

压缩空气用量
m3/min
3

11
项目固定资产投资
万元
4868.69

第二章 总 图
2.1 工程简述
2.1.1 区域位置
内江市位于四川省东南部，沱江下游中段。地跨北纬29°11＇－30°2＇、东经104°16＇－105°26＇，东西长121.5公里，南北宽94.7公里。东邻重庆，南界泸州，西接自贡，西北连眉山市，北与资阳市相邻。全市幅员面积5386平方公里，现辖3县两区，111个乡镇，2070个行政村，城市建成区38.1平方公里。
本项目位于内江市东兴区椑南乡，紧临成渝321国道，距成渝高速公路椑木站出口约4.32公里，东兴区城区约17公里，交通便利。在内江市东兴区椑南乡中国西南再生资源产业基地一期工程南侧C6区块，目前四周全为已平整的规划用地，在200m范围内的住户已经在基地一期工程中搬迁。根据基地一期工程规划，在将来，本项目西侧、南侧和东侧紧邻基地规划道路，其中西侧距基地规划的PE、PET清洗区（C4区块）和废灯管分解、废塑料深加工区（C5区块）15m；南侧和西南侧为基地规划的堆场；东侧为基地预留地，东北侧为规划的停车场，北侧紧邻规划的行政办公楼。距项目用地约600m和1200m分别为连接内江与隆昌的321国道和成渝高速，沱江左岸距项目用地西面约6.5km。
项目区域受纳水体为工程临近的小溪沟经约6.5公里在椑木镇场镇下游汇入沱江。工程周围距场界约200～820m处有部分农户，东面约750m处有一所椑南乡小学，师生约500人。在认真落实各项污染治理控制措施的条件下，从环境保护角度和环境风险防范角度分析，工程选址合理可行。
项目拟建在内江市东兴区椑南乡中国西南再生资源产业基地一期工程C6地块。本次设计范围用地面积为38996.42㎡（合58.49亩）。
2.1.2 地形地貌
内江市东兴区地处四川盆地中部红层丘陵区，其地形以丘陵为主，地形地势北高南低，平均海拔320-400m，最高海拔523m，最低海拔268m，境内无明显山脉，东南、西南两面有低山环绕。地表较平缓，由紫色砂岩组成，由于流水的长期侵蚀切割，多呈浑圆状和垄岗状浅丘；丘间沟谷狭长平直，自丘顶至沟谷多为梯形缓坡，构成层层台阶的粮田。泥质以泥土、粗砂土和红砂土、豆面泥土、黄泥土为主，土壤保水性良好，利于农作物生长。
项目区域位于川中丘陵地区，属构造剥蚀丘陵，泥质与砂岩组成台阶状方形浅丘。附近丘陵以脊状丘、馒头丘最为发育，沟谷切割较浅，基地地势总体呈南高北低，起伏和缓，最高点标高367.68m，最低点标高324.75m，相对高差42.93m。丘间洼地平坦开阔，分布稻田，丘坡多为旱地。植被较差，仅在丘间洼地和少量斜坡地带有灌木、杂草分布，覆盖率＜30%，在丘顶和斜坡地带大多基岩裸露。
工程用地地块总体地势平缓，用地取得时为已平整裸地，满足工程建设需要。
2.1.3 气象条件和地震基本烈度
内江市东兴区位于四川盆地东南部，属亚热带湿润季风气候，具有冬暖夏热的特点，降水丰沛，光热充足，无霜期长。
多年平均气温 17.6℃
最高月平均气温 30.0℃
最低月平均气温 4.7℃
极端最高气温 40.4℃
极端最低气温 -1.7℃
多年平均气压 973.3hPa
多年平均绝对湿度 17.3hPa
多年平均相对湿度 82%
多年平均降水量 949.1mm
年均降水日数 142天
多年平均蒸发量 782.6mm
多年平均风速 1.1m/s
常风向 E与NE
最大风速 14.1m/s
年均雾日数 40天
年均雷暴日数 36天
地震基本烈度 6度
2.2 总平面布置
2.2.1 设计原则
—— 符合当地规划部门总体规划和西南再生资源产业园区总体布局要求，使总平面布置与之相适应；
—— 因地制宜，充分利用地形，布置紧凑；
—— 功能分区明确，工艺流程合理顺畅；
—— 满足防火、安全、卫生、环境保护等有关标准和规范要求；
—— 考虑土建、水、暖、电各专业对总图的要求，协调组织，提高综合效益。
2.2.2 工程组成
本次设计包括：厂房(C6-1#)，办公楼(C6-2#)，库房(C6-3#)，库房(C6-4#)。
2.3 总平面设计
总平面布置时充分考虑节约用地，保证生产流程顺畅，厂内交通便捷，保证职工的安全。尽可能多满足原材料的贮存场地。具体总平面布置见附件平面布局图。
全厂分为三个功能区：生产区、厂前区、生产辅助区。
生产区：布置在地块中部及北部，布局主生产车间。
厂前区：布置在厂区上风方向，紧邻主生产区，布局辅助工用设施等。
生产辅助区：布置在厂区的西侧。
2.4 道路
整个厂区从东、北两面城市道路引入，在厂区内沿主要生产厂房、动力厂房布置环行通道，形成一个畅通的环形路网，既满足物流要求，同时满足消防、人流的需求。厂区主要道路宽12.00m、15.00m、21.00m，道路采用城市型，面层材料为沥青混凝土路面。
2.5 环境美化设计和绿化布置
本项目绿化以草坪为主，观赏树木点缀为辅，普遍绿化和重点绿化相结合。地块临城市道路的绿化注重规模和整体效果，营造良好室外景观环境。
植物选择不飞絮的常绿品种为主。
地块四周临城市道路围墙为1.8m高透空围墙。不临城市道路围墙为1.8m高实体围墙。
2.6 竖向设计
竖向规划合理利用了地形、地质条件，满足建设用地的各项使用要求。针对现状用地地势比较平缓的特征，采用平坡式布置方式。竖向设计根据周围城市道路标高，在满足本次规划范围内雨污水排放和行车安全的前提下，结合地形图资料，以尽可能小的土方调整来满足排水的要求。道路横坡采用1.5%，纵坡不小于0.2%。雨水采用暗管系统有组织的排水。
2.7 建、构筑物一览表及主要技术经济指标
表2-1 主要技术经济指标表
序号
名 称
单位
数量
备 注
1
净用地面积
㎡
38996.42
合58.49亩
2
建筑物占地面积
㎡
17150

3
总建筑面积
㎡
17260.29

4
建筑密度
%
43.98

5
容积率

0.54
单层层高超过8m的
计算容积率时加倍。
6
铺砌面积
㎡
8600.00

7
铺砌系数
%
22.05

8
绿化用地面积
㎡
9900.00

9
绿地率
%
25.39

2.8 附图
总平面及竖向布置图 ZZP-CI000-EL-01

第三篇 工 艺
3.1 设计依据
设计依据详见总论。
3.2 年生产大纲
本项目设计年处理废电视机40万台、废电冰箱3万台、废电脑3万台、废空调2万台、废洗衣机2万台。可获得拆解产品如表3-1。
表3-1 项目处理废电器电子产品量及出售产品量
废电气电子产品
处理量
(台/a)
塑料(t/a)
金属(t/a)
玻璃(t/a)
其他(t/a)*
钢铁
有色金属
废电视机
400000
2080
960
320
4240
400
废电冰箱
30000
580.5
661.5
67.5
0
40.5
废电脑
30000
165
240
22.5
112.5
210
废空调
20000
192
648
204
0
36
废洗衣机
20000
264
416
48
0
72
合计
500000
3281.5
2925.5
662
4352.5
758.5

3.3 产品简述
3.3.1 产品的品种及规格
项目拆解产物包括一般固废和危险固废，拆解分离出来的塑料（不含PBB和PBDE）、金属、屏锥玻璃（分离后）等回收后出售给相关专业厂家进行综合处理和再生利用；锥玻璃、废制冷剂与润滑油、荧光粉、电池、电子元器件（如含有多氯联苯电容器等）、液晶显示器等危废委托相关的资质的危废处理部门处理，废电路板（拆除芯片、电容器及其它元器件的线路板）和电线电缆（剥皮）进入粉碎回收处理系统回收金属铜等。
3.4 生产工艺与工艺流程
3.4.1 生产工艺技术
废弃电器电子产品首先进行人工拆解，主要目的是拆解下一些连接件，分为大的零部件如显像管、线路板、制冷压缩机、电机、各类外壳、冰箱箱体等，然后分别针对各部件进行拆解处理。

3.4.2 工艺流程
基板
电子元件
送危废处置单位
有色金属
废电视机
废洗衣机
废电脑
废冰箱
废空调
物理拆卸
手工拆卸
工具辅助
钢铁外壳
及其他
电路板
显像管
压缩机
电机
CFC检测和抽取
人工分类
塑料外壳
及其他
电缆
屏、锥玻璃分离
荧光粉收集、外送处置
屏玻璃
锥玻璃
循环油收集
钢铁
塑料
破碎
压缩剪切
外售电线回收厂
外售或外送处置
外售玻璃厂
循环油
冰箱箱体
外售钢铁厂
送危废处置单位

外售有色金属厂
外售电子元件厂
外售塑料厂
粉尘、噪声
CFC
噪声

固废
废气
噪声、废气
粉尘
钢铁
送危废处置单位或暂存
热锡分离
破碎分离
风选
磁选
涡电流分选
钢铁、铜铝、塑料、泡沫
外售

图3-1 生产工艺流程和污染源分布图

电子枪

塑料

金属

电缆

线路板

螺丝

偏转线圈

1. 拆卸机壳及底座
2. 拆去屏蔽罩
3. 拔出电子枪末端电路板
4. 剪断主板与显像管间连接线
5. 将屏锥、主板从机壳中取出
工位一
设备：电动螺丝专用拆解工具
1. 手工分离其余部件
2. 将部件分类整理松后续处理系统
工位三
设备：专用拆解工具
1. 专用设备将电子枪敲掉
2. 卸掉偏转线圈底部橡胶垫
3. 将偏转线圈取出
4. 将防爆带切割掉
工位四
手提式切割机、专用拆解设备
1. 清洁除尘
2. 回收机壳及屏蔽罩
工位二
设备：工业吸尘器、压碎机
显像管切割、荧光粉收集设备
送专业线路板处理厂
荧光粉

荫罩板
锥玻璃

防爆带

屏玻璃
送有资质的专业处理厂
工位五、六
图3-2 四川中再生资源开发有限公司家电拆解处理厂电视机、CRT电脑拆解处理示意图

电缆
外置冷热交换器
循环油
氟利昂
PUR
压缩机
塑料抽屉
玻璃隔板
螺丝
温控器
灯泡
线路板
3. 拆卸螺丝、外壳
4. 手工拆卸塑料抽屉、玻璃隔板、灯泡、电缆
5. 用工具拆卸线路板、温控器、磁门封
工位一 辅助工具拆解
6. 收集氟利昂、循环油
7. 拆解压缩机、外置冷热交换器
工位二
专用工具、辅助工具拆解
5. 将箱体送入专用分解设备
6. 各项技术指标的监控
7. 收集分解好的原料

工位三 专用设备分解
磁门封
粉尘
塑料
铜铝
铁
交有资质的危废专业处理厂处理
图3-3 四川中再生资源开发有限公司家电拆解处理厂电冰箱拆解示意图

图3-4 四川中再生资源开发有限公司家电拆解处理厂空调拆解示意图
8. 拆卸螺丝、外壳
9. 收集氟利昂、循环油

工位一
手工拆解、专用辅助拆解工具、专用设备

6. 拆卸压缩机、电机、扇叶、冷热交换器、线路板等
工位二
手工拆解、专用辅助拆解工具
螺丝
线路板
金属外壳
塑料外壳
电机
扇叶
压缩机
冷热交换器
循环油
氟利昂
送有资质工厂处理
送有资质工厂处理
送有资质工厂处理

螺丝
排水管
定时器、线路板
皮带
电缆
电动机
金属、塑料外壳
金属、塑料内筒
全程使用手工拆解。

工位一
设备使用启动螺丝刀断线剪等专业设备

图3-5 四川中再生资源开发有限公司家电拆解处理厂洗衣机拆解示意图

废旧空调、冰箱制冷剂

（1）废电视拆解工艺流程简述
废电视机拆解处理线是采用流水线生产作业，按照工序分工对废电视机进行分类拆解，将拆解的材料进行分类存放。废电视机主要由输送机、工作台组成。大件的电视首先经输送机送至不同的工作台上进行拆解分类。生产线的长短和工作台的工位数量可根据实际情况进行规划、设计、制造。
电视机拆卸步骤：拆开外壳→拆除线路板、扬声器、偏转线圈→取出显像管→剩余部分相应归类，在拆卸过程中及进行粗分类，其中显像管再进一步进行拆卸分离。
（2）CRT电脑拆解工艺流程简述
CRT处理设备是废旧电视、电脑CRT的拆解处理成套设备。该设备集成CRT防爆带切除、绝缘胶削除和屏、锥玻璃分离、屏内荧光粉收集等工序，实现一体化处理操作，环保、安全、高效。
将CRT固定于真空吸盘，拆除电子枪，切断防爆带，电动去除绝缘胶；再移至分离罩内卡盘固定，用镍铬丝箍住屏、锥连接线部位加热，通过热胀冷缩实现屏锥分离；采用设备内专用回收毛刷吸去屏内荧光粉。加热功率和加热时间根据不同的CRT规格调整。
表3-2 废显像管（CRT）处理主要设备系统组成表
序号
设备系统名称
单位
数量
1
显像管切割装置
显像管上下装置
组
2
2
不锈钢后视镜
组
2
3
镍铬线夹紧机构
组
2
4
冷却风吹管
组
2
5
萤光粉吸尘装置
组
1
6
安全盖开关
组
2
7
电气控制单元
组
2
8
压缩空气回路单元（电磁阀等）
组
1
9
传送带
组
1

特点及优势：分离速度快，平均90秒可完成屏和锥的分离，以及荧光粉的回收。噪声、废气排放等各项指标达到国家环保要求。占地面积小。能耗低，总功率小于10kW。操作工位安排灵活，最少时可由一名操作工完成几个工位操作。设计优化，适用CRT规格涵盖14英吋至34英吋。
（3）电冰箱拆解工艺流程简述
CFC制冷剂和循环油抽取：目前回收的冰箱大多采用CFCs作制冷剂，制冷剂的回收是废旧冰箱破碎前预处理的重点内容之一。本项目废电冰箱中制冷剂回收采用相应的高浓度制冷剂回收方法。CFCs回收到压缩钢瓶中，润滑油收集到油箱中，一起送有处理资质和能力的危险废物处置机构处置。
工艺流程及说明：待拆解废旧冰箱先抽除压缩机及制冷管路内的残存的制冷剂后，进入经特别设计的手工拆解装置，首先对废旧冰箱冰柜进行手动拆解，得到塑料、电线、玻璃、线路板等，再拆除压缩机、冷凝器等，然后整机依次进入破碎分离系统、风选系统、磁选系统、涡电流分选系统，得到钢铁、铜铝、塑料、泡沫等，从而实现资源化回收。同时，为使回收安全、环保，我们还针对性配置了的安全控制系统、环戊烷监控系统、温控系统、喷雾系统、一键启动、停止自控系统、封闭隔离降噪系统，还配置了工况自动化显示系统，随时反应每一环节的运行情况，并可实现异地监控。
（4）空调拆解工艺流程简述
空调拆卸步骤：拆开塑料外壳→拆压缩机→拆冷凝器（热交换器）→拆电机马达→拆机座→剩余部分相应归类，在拆卸过程中及进行粗分类。
手工拆解程序:室外机:①卸下塑料外壳;②回收制冷氟利昂;③回收压缩机;④回收热交换器;⑤回收风扇马达;⑥卸下电路板;⑦剩余的送入二次粉碎机。室内机:①卸下塑料外壳;②卸下热交换器;③回收铜线及铜;④送入二次粉碎机管。
氟里昂的处理：制冷氟里昂的回收、处理与冰箱完全相同。
（5）洗衣机拆解工艺流程简述
洗衣机拆卸步骤：拆开外壳→拆电机→拆内胆→拆除线路板→剩余部分相应归类，在拆卸过程中即进行粗分类。
洗衣机中无其他有害废弃物零部件。后续处置将洗衣机中的马达需经过人工拆除以分离其中定子与转子的刚性材料以避免进入破碎机中损坏刀具。处理后可得到电机、铜、铝、铁、塑料、玻璃等资源。
该项目拟采用的工艺是目前国内成熟先进技术，并应用行业已成熟的科研成果，项目工艺技术可靠度较高，产品质量有保障。
3.5 生产设备选择
3.5.1 设备选型
生产设备按生产大纲的生产能力进行配置，工作时间为一年250天。
本项目设备选型的原则是在满足生产大纲和生产工艺要求的基础上，具有较大的柔性和灵活的适应性，能满足目前生产和未来发展的需要。设备选型立足高起点，关键设备和仪器选择进口产品。通过本项目建设，形成批量生产能力。具体如下：
● 引进的关键设备注重其先进性、可靠性、经济性，选用性价比较高的设备，使产品的质量和技术性能得到可靠的保障，满足生产的需要。
● 注意选用节能型设备，以达到节约能源的目的。
● 根据产品对加工设备的要求，配置高精密度、高可靠性、高稳定性、性价比高且便于维修的生产工艺设备。
● 各拆解生产线用适合产量的、自动化程度高的、可靠性好的、具有国际先进水平的设备，并具有专利技术的设备。
● 对于动力设备选用、自行制造的工艺设备，注重采用节能产品，以达到节约能源的目的。
3.5.2 主要设备配置
● 自动化传输设备
本项目主要拆解废电视、电脑、洗衣机、冰箱、空调等5种废弃家电，根据生产大纲，需购置5条自动化家电拆解输送线、2条碎家电塑料外壳用爬坡上料输送带。通过设备调研，本项目拟选用深圳方圆自动化设备有限公司的设备。
深圳方圆自动化设备有限公司是一家引进国外先进设备制造技术，以开发、研究、设计、生产、销售全自动涂装设备、超声波清洗设备、电子设备以及自动化输送设备的制造商。公司经营十几个系列、上百种规格的设备。有专业人事精心设计，强大的生产队伍以及先进的生产设备为后盾。设计生产各种涂装设备、自动化输送设备、烘烤设备、以及电子厂周边设备等；还可以根据客户要求设计、生产各行各业非标准专用设备。
● 其他主要工艺设备
根据生产大纲要求，本项目需要新增映象管半自动分割机2台、系统冷媒体回收机2台、塑料破碎机2台、废电冰箱资源化理设备1套。以上设备均选用台湾绿电再生股份有限公司设备。
台湾绿电再生股份有限公司是一家专业的废家电及废信息产品资源化处理企业，通过了ISO14001环境管理系统及OHSAS18001安全卫生管理系统国际认证，在废旧家电及电子产品处理领域，拥有成熟先进技术、设备和管理经验。
2009年11月18日，中国再生资源开发有限公司与台湾绿电再生股份有限公司在台中县签署了“废旧家电电子产品回收处理合作框架协议”。根据协议，为开发大陆废旧家电及电子产品回收处理市场，积极推动大陆废旧家电及电子产品回收处理行业朝着资源化、环保化、产业化的方向发展，双方决定建立长期、稳定、友好的战略合作关系。
双方议定，中国再生资源开发有限公司依据其回收网络和运营能力，台湾绿电再生股份有限公司依据其技术、设备和人才，共同在中国大陆地区就废旧家电、废旧电子（电器）资源化、环保化、产业化处理开展战略合作，该项目总投资2.5亿元人民币，计划分3年完成。首先在广东、四川、黑龙江、江西、湖北等省投建废旧家电及电子产品回收拆解处理工厂，并由双方出资设
