学校多功能体育馆监理实施细则.doc

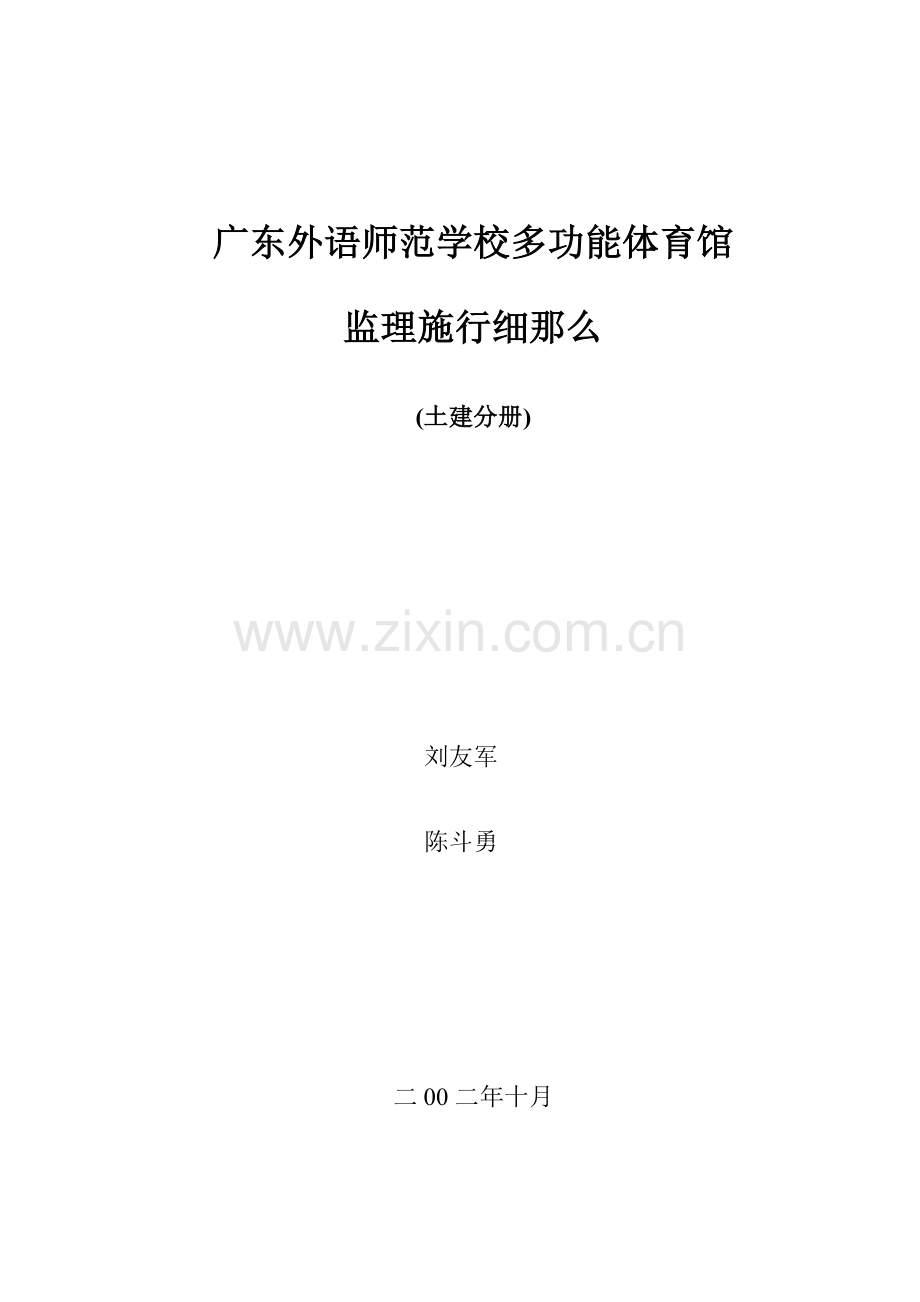

广东外语师范学校多功能体育馆
监理施行细那么
(土建分册)

刘友军
陈斗勇

二00二年十月

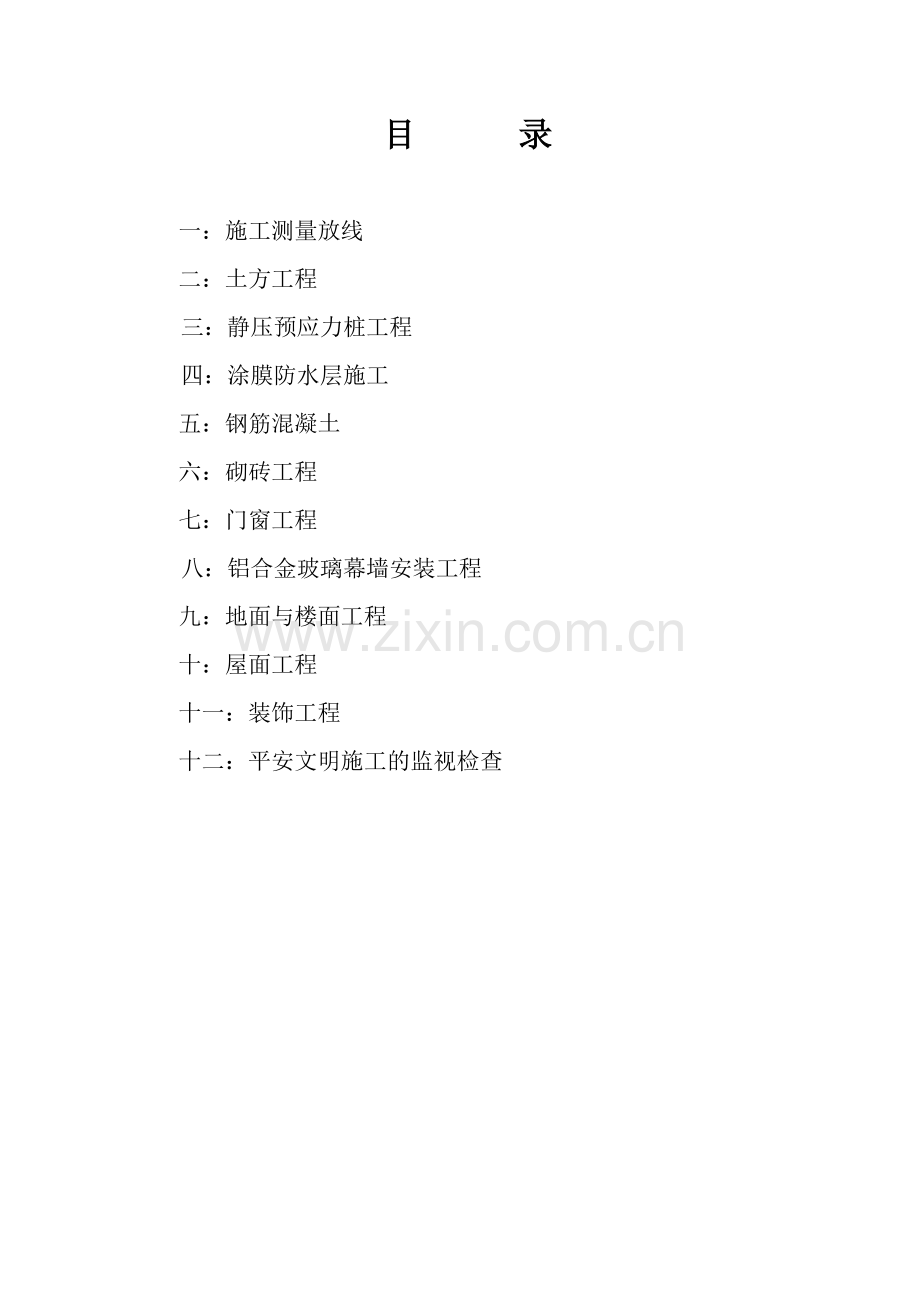

目 录

一：施工测量放线
二：土方工程
三：静压预应力桩工程
四：涂膜防水层施工
五：钢筋混凝土
六：砌砖工程
七：门窗工程
八：铝合金玻璃幕墙安装工程
九：地面与楼面工程
十：屋面工程
十一：装饰工程
十二：平安文明施工的监视检查

前 言

广东外语师范学校多功能体育馆工程总建筑面积为10226㎡其建筑规模为地下一层地上四层高度为21.40m；工程总约2600万元；方案工480天,于2002年8月23日开工2003年12月23日开工；根底采用静压预制预力桩其单桩承载力1400KN设计桩长20米左右；主体为钢筋混凝土框架构造三层为蓝球场其单层面积较大施工需留后浇带个别梁跨较大部分大跨度屋面梁采用后张预应力；其屋盖系统为钢构造净跨为50米有一定施工难度；其装饰工程主要特点为：楼地面各部分采用花岗岩、木地板、地板砖等材料；内墙面大部分采用普通的乳胶漆与瓷片；顶棚分别采用乳胶漆、吊铝合金扣板等；外墙采用贴瓷砖与铝合金幕墙等；屋盖系统采用铝板装饰。其装饰工程的特点是所采用的装饰材料品种繁多多功能房对装饰质量的要求比一般民用建筑严格。其勘察设计为广州设计院；施工为广东第一建筑工程；质监为广州质监站。
根据该工程工程的主要特点、实际情况、以及设计要求与现行的有关施工、广州行政主部门有关并按监理规划要求制定该工程的土建部分监理施行细那么以便在实际监理工作中遵照执行。

一、施工测量放线
1、要求建立施工控制网
①、认真审核施工测量方案看其网点设置是否满足要求；
②、要求施工控制网点、水准点、控制点等标志设置结实、稳定、不下沉、不变位并作好保护。
2、高程控制
①、根据总平面图上设的水准点用水准仪准确地引测到施工场地建立场内控制点；
②、高程的引测往返进展一个测回其闭合误差要在允许范围内并修正；
3、建筑轴线的定位及标定
①、根据总平面图定出基点用经纬仪测量定位用钢尺丈量平面及开间尺寸；
②、分划轴线开间尺寸应用总长度尺寸进展复核减少分划误差；
③、延伸轴线标志的轴线桩、龙门架应架设在间隔 开挖基坑上坡边1～1.5m以外轴线标志应标划出各纵横轴线代。
4、根底施工测量放线
①、桩基的轴线以基准线引出基准线由建立从已建的一区学生宿舍已定的测点桩位施工过程中对控制桩位应作系统检查10天不少于一次控制桩应妥加保护；
②、压桩前施工应会同业主、监理进展复线。
5、主体构造施工抄平放线
①、构造平面的施工放线检查是否按控制网点的主轴线引测到各层楼面上特别是+0.00层的引测；
②、高程施工测量要求在各层柱筋接驳后按各层相应的标高引测至竖向钢筋上并用红油漆标示依此检查模板要装标高要求在拆模后把水准点标高准确引测到柱上；
③、砌砖前要求将平水标高引测在柱的一定高度上与柱相连接的墙体相应位置应放出墙体的垂直边线、窗台、窗顶、门顶、洞义、洞顶等标高作为砌砖的参照。
6、装饰施工抄平放线
①、室内装饰：要求根据建筑施工图弹出相应的墨线包括脚线、墙裙线、顶棚高程线、梁底程度线、装饰线及窗台、门窗顶、压顶、楼梯步级等的墨线；
②、外墙装饰：要求按图放出台、飘板、门窗顶、窗台线、外墙裙、拦河压顶线等控制线；
③、凡镶贴各种规格的饰面材料应按块料的规格和设计要求的图案等放出分格、分色、分级的墨线及收边、收口等控制线楼梯地面包括：室、走廊、台等要求统一放线力求饰面缝线纵横畅顺；
④、天面防水层、找平层等按图纸要求放控制线。
7、竖向测工测量
要求采用吊线坠法与经纬仪垂直测量结合控制。
8、标高、垂直度测量
①、层间标高测量偏向不超过+3mm建筑总高度测量偏向不超过+15mm；
②、层间垂直度测量偏向不超过3mm建筑全高垂直度测量偏向不超过15mm；
9、要求测量工具如钢卷尺、水准仪、经纬仪专人专用测量前要检查、校正、计量合格。
10、要求施工按设计、要求做工程沉降观测是并作好记录。
二、土方工程
1、要求在土方开挖前做好：
①、场地排水方案；
②、场地标高测量；
③、弃、填土方案。
2、基坑开挖要求：
①、深度不得超过设计基底标高；
②、挖至基底时及时甲方、质监、设计验槽；
③、采用机械挖土时要求挖至基底设计标高以上10～30cm然后用人工挖平清底。
4、回填土要求：
①、回填土前要求施工办好一切根底的隐蔽验收手续；
②、回填土的土质、含水率等质量要求须得到保证；
③、回填土应在相对两侧或四周同时进展；
④、回填土应按设计要求分层夯实每层厚度不大于200mm；
⑤、每层回填土夯实后均应符合质量要求。
三、静压预应力桩工程
1、施工前要求：
①、组织有关会审图纸处理场地内影响压桩的高空及地下障碍物平整场地排水畅通坡度不大于1承压才能应满足压桩机稳定的要求；
②、编制施工组织设计；
③、供水、供电、道路、排水、照明、临时房屋均应满足施工要求；
④、施工应向压桩操作人员作技术平安交底。
⑤、落实专人负责现场施工与有关技术资料的整理。
2、施工技术要求：
①、施工前应根据施工图绘制整个工程的桩位编图复核其桩位桩位偏向不得大于20mm；
②、根据桩的入土深度进展配桩宜先长后短；
③、第一节桩起吊就位插入地面时的垂直偏向不得大于0.5；
④、桩施工过程中应保持与地面垂直当桩的倾斜率超过0.8时应查找原因并纠正。当桩尖进入硬土层后严禁用挪动桩架强行回扳的纠偏；
⑤、施工时应将每根桩一次性连续压到底尽量减少中间休歇时间且尽量防止在接近设计深度时接桩；
⑥、当桩需要接长时其入土桩段的桩头应高出地面0.5—1.0m；
⑦、下节桩的桩头处应设导向箍以方便上节桩就位接桩时上、下段应保持顺直错位偏向不应大于2mm；
⑧、桩对接前上、下端板外表应用铁刷清刷干净；
⑨、桩采用的焊缝连接应严格按有关要求施工须保证焊缝饱满焊好的桩接头应自然冷却后才可继续施压自然冷却时间不应小于要求；
⑩、截桩应采用锯桩截割严禁采用大锤横向敲击截桩或强行扳拉截桩；
、桩身垂直度允许偏向为1截桩后的桩顶标高允许偏向为
土10mm桩顶平面位置偏向应符合有关规定同一根底相邻桩的桩底标高不宜超过相邻桩的中心距；
、严格控制送桩深度保证桩顶标高满足设计要求。
当采取送桩施工时严格控制送桩深度以免送桩超深造成桩承载力降低。在送桩施工完毕后在进展该部分土方开挖按设计要求把截至设计桩顶标高。
四：涂膜防水层施工
1、 操作要求
①、工艺流程
清理基层→涂刷底胶→刮第一遍涂膜→刮第二遍涂膜→检查验收→细石砼保护层。
②、清理基层
基层外表凸起部分应铲平凹陷处应填平不得有空鼓、开裂、起砂、脱皮等缺陷。
③、涂涮底胶
按说明书规定的比例将配料搅拌均匀后先对阴角、排水、立周围等各种接合部位进展涂抹后大面积平面涂刷。
④、涂刷防水涂膜
在底胶根本枯燥固化后用塑料或橡皮刮板均匀涂一层涂料涂刮时用力要均匀一致。在第一层涂膜固化24小时后对所抹涂膜的气孔、空鼓、卷进涂层的灰尘、砂、涂层伤痕及固化不良等进展修补后再刮第二遍涂膜涂刮的方向须与第一层的涂刷方向垂直。涂刷总厚度应符合设计要求一般控制为1.5MM左右〔即涂括量约在2.5KG/M2〕涂刷顺序是先立面后平面。
2、 质量控制
①、保证工程
A、 所用防水涂料的品格、配合比、牌必须符合设计及施工的要求每批应有合格证及使用说明等。
B、 涂膜防水层及其变形缝、预埋件等细致做法必须符合设计设计及施工的规定。
C、 不允许出现露底、厚度最小到达1.5MM。防水层与防水保护层粘结应结实、严、不得有破损。
3、施工考前须知
①、防止工程质量通病
A、 防水层空鼓：常发生在找平层与涂膜层之间及其接缝处其原因是找平层末干、基层潮湿、含水量过大使得涂膜鼓泡形成空鼓。
B、 防水层渗漏：主要发生在穿过地面、墙面的道根部其原因是建筑物受湿度等影响产生伸缩不一致而拉裂防水层。
②、防水涂料应贮藏在枯燥、远离火源的地方防止烟火。
③、在大风、下雨等天气不得进展防水施工。
五：钢筋混凝土工程
1、模板工程
①、要求所有模板、支架、脚手架根据使用条件和有关规定进展妥善设计具有必须的强度钢度和稳定性能可靠地承受施工过程中所要求的全部荷载；
②、要求模板及支架宜选用钢材、木材及新型材料所选用材料的材质均应符合有关规定。木模板(夹板)应符合?木构造工程施工及验收?中的承重构造选材材质不宜低于且等材；
③、要求模板及支架必须保证工程构造和构件各部位尺寸和互相间位置的正确；
④、模板接缝宽度应符合以下规定：
合格：不大于2.5mm； 优良：不大于1.5m；
⑤、混凝土梁跨度4m以上起拱高度宜为全跨长度1/1000～3/1000;
⑥、模板与混凝土的接触面应清理干净使用前应涂刷一层对装饰工程在无阻碍的脱模剂；
⑦、模板安装的允许偏向应符合表(2)规定；
⑧、当采用多层支架支模时上下层支柱应设置在一竖向中心线上支柱在高度方向所设的程度撑与剪力撑应按构造与整体稳定性布置；
模板安装允许偏向 表(2)
项 目
允许偏向(mm)
单层多层
高层框架
多层大模
高层大模
1
轴线
根底
5
5
5
5
柱、墙、梁
5
3
5
3
2
标高
+5
+2
-5
+5
+5
3
截面尺寸
根底
+10
+10
+10
+10
柱、墙、梁
+4-5
+2-5
+2
+2
4
每层垂直度
3
3
3
3
5
相邻两板外表高底差
2
2
2
2
6
外表平整度
5
5
2
2
7
预埋钢板中心线位移
3
3
3
3
8
预埋预留孔中心线位移
3
3
3
3
9
预埋螺栓
中心线位移
2
2
2
2
外露长度
+10-0
+10-0
+10-0
+10-0
10
预留洞
中心线位移
10
10
10
10
截面尺寸
+10-0
+10-0
+10-0
+10-0
⑨、要求撤除模板时应提早监理并征得同意前方可撤除；
⑩、承重构造的底面模板应在混凝土强度到达足以平安地承受构造自查和外加荷载时方可拆模撤除时混凝土强度不得低于表(3)规定；
拆模时所需混凝土强度 表(3)
构造类型
构造跨度(m)
按设计的砼强度值的百分率计()
悬臂梁或板
L≤2
L≥2
75
100
梁
L≥8
L>8
75
100
板和拱
L≤2
Z<L≤8
50
75
100
2、钢筋工程
①、各种规格、级别的钢筋必须有出厂合格证进场后须进展力学性能试验经检验合格前方能使用；
②、钢筋外表应干净粘着的油污、泥土、浮锈使用前必须清理干净；经调直后的钢筋不得有部分部弯曲、弯、小波浪形其外表伤痕不应使钢筋截面减少5；钢筋调直的砼拉率应按I级<4Ⅱ、Ⅲ级<1控制；
③、I级钢筋末端需要作180°弯钩其园弧弯曲直径D不应小于钢筋直径d的2.5倍平直部分长度不宜小于钢筋直径d的3倍；Ⅱ级末端需作90°或135°弯折时其弯曲直径D不宜小于钢筋直径d的4倍；弯起钢筋中间部位弯折处的弯曲直径D不应小于钢筋直径d的5倍；箍筋的末端应作弯钩当设计无详细要求时I级钢筋弯钩的弯曲直径应大于受力钢筋直径且不小于箍筋直径的2.5倍平直长度不应小于钢筋直径的10倍；
④、钢筋安放要用砼垫块结实地支承好以保证受力钢筋的砼保护层厚度符合规定；
⑤、钢筋的数量与箍筋的加长度严格按设计图纸检查锚固长度须按45d留设梁、板的负筋长度严格用卷尺丈量是否符合设计长度；
⑥、板之底筋短向筋放在底层长向筋放在短向筋之上；所有板筋(受力或非受力筋)当要搭接接长时其搭接长度为45d并且不少于250mm在同一截面有接头的钢筋截面面积控制在不超过钢筋总截面面积的25；
⑦、柱钢筋的搭接须分开楼地面45d的高度才进展；
⑧、当受力钢筋采用焊接接头时设置在同一构件内的焊接接头应互相错开在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内同一根钢筋不得有两个接头在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合受拉区不宜超过50的要求；
⑨、钢筋的单面焊缝长度须大于10d双面焊缝长度须大于5d；
⑩、受力钢筋的绑扎接头位置要求互相错开1.3倍搭接长度并不小于500mm；在任一截面内搭接接头钢筋的截面面积对于受拉钢筋不宜超过钢筋总面积的25对于受压钢筋相应的数值为50；
、柱、梁箍筋的安放应与受力钢筋垂直要求弯钩叠合处沿受力钢筋方向交织设置悬臂飘梁的箍筋弯钩叠合处接头在下；
、注意板上部负钢筋防止被踩下特别是雨蓬、挑檐、台等悬臂板要严格控制负筋位置；
、注意板、次梁与主梁穿插处的钢筋安放要求板的钢筋在上次梁的钢筋在中间主梁的钢筋在下；
、当框架梁节点处钢筋穿插非常稠时注意梁顶面主筋间的净间距要留有30mm以利灌筑混凝土之需要；
、钢筋的混凝土保护层厚度要求符合表(4)要求；
钢筋的混凝土保护层厚度：(mm) 表(4)
环境与条件
构件名称
混凝土强度等级
低于C25
C25及C30
高于C30
室内正常
环 境
板、墙、壳
15
梁和柱
25
露天或室外高湿度环境
板、墙、壳
35
25
15
梁和柱
45
35
25
有垫层
基 础
35
无垫层
70
、钢筋安装绑扎就位的控制误差见表(5)；

钢筋放置的允许误差 表(5)
项次
项 目
允许偏向
(mm)
1
网的长度、宽度
+10
2
网眼尺寸
焊接
+10
绑扎
+20
3
骨架的宽度、高度
+5
4
骨架的长度
+10
5
受力钢筋
间距
+10
排距
+5
6
箍筋、构造筋间距
焊接
+10
绑扎
+20
7
钢筋弯起点位移
20
8
受力钢筋保护层
根底
+10
梁柱
+5
墙板
+3
3、混凝土工程
①、本工程因采用的是商品混凝土要求进场的砼每车测试其塌落度防止水灰比过大；
②、砼使用前要检查砼的资料如强度等级配合比、使用原材料的质量情况等是否符合设计与要求；
③、浇筑砼前要求施工队做好砼的浇筑方案落实措施；
④、施工缝的位置应在砼浇筑之前确定并宜留置在构造受剪力较小且便于施工的部位；留置的位置应：柱宜留置在根底的顶面、梁的下面；与板连成整体的大截面梁留置在板底面以下20～30mm处；单向板留置在平等互利于板的短边的任何位置；有主次梁的楼板宜顺着次梁的方向浇筑施工缝留置在次梁跨度的中间1/3范围内；墙留置在门洞口过梁跨中1/3范围内也可留在纵横墙的交接处；双向受力楼板、大体积砼构造、蓄水池按设计要求留置；
⑤、浇筑砼时要求振捣符合施工要求防止产生蜂窝、麻面、猫眼、狗洞；
⑥、对拆模后发生的砼缺陷按施工要求修整处理；
⑦、浇筑混凝土时按施工要求留取试样送检；
⑧、要求浇筑砼后12小时以内对砼浇水养护且不少于7天有抗渗要求的砼养护不少于14天；
⑨、对现场搅拌的用于有关部分、零星构配件的混凝土对其原材料如水泥、砂、石等质量也要严格检查合格的才允许使用并严格按配合比计量计量偏向控制在允许的范围内；
⑩、现浇混凝土构造的允许偏向见表(6)；
现浇混凝土结合的允许偏向表 表(6)
项次
项 目
允许偏向(mm)
1
轴线位移
根底
15
根底
10
墙、柱、梁
8
剪力墙
5
2
垂
直
度
层
间
5米及5米以下
8
5米以上
10
全 高
M/1000且≤30
3
标高
层高
+10
全高
+25
4
截面尺寸
+8-5
5
外表平整度(2m长度以上)
8
6
预埋设施中心线位移
预埋件
10
预埋螺栓
5
预埋
5
7
预留洞中心线位移
15
8
电梯井
井筒长、宽对定位中心线
+250
井筒全高垂直度
M/1000且≤30
、混凝土试块强度要求分批验收验收要符合、；强度等级必须到达设计要求；
、混凝土的浇筑必须是在钢筋等分项工程完成且通过现场验收签证后进展。

六：砌砖工程
1、根据设计要求施工必须做到：
①、砖的标与砂浆强度必需要符合设计要求事前要通过试验；
②、当围护墙或间隔墙的程度长度大于5米而墙端部没有钢筋混凝土柱时应在墙端及墙中加设构造柱构造柱的柱顶、柱脚应在主体构造中预埋4φ14。墙与柱有拉结筋应在砌墙时预埋；
③、高度大于4米的180砖墙或大于3米的120砖墙需在墙半高处设置钢筋砖腰带一道砖腰带用M10砂浆砌250高墙厚为180时放3φ8钢筋钢筋要锚入与之垂直的墙体或两端的混凝土柱内；
④、柱与砌体的连接应沿柱高度每隔500预埋2φ6钢筋锚入柱内 200,外伸1000假设墙垛长缺乏时那么伸入墙内长度等于墙垛长且未端弯直钩；
⑤、砖墙内的门洞、窗洞或设备留孔其洞顶均需设过梁产按要求统一处理。
2、砌砖工程用的所有材料须通过检验合格后才能使用。
3、每一楼层或250m3砖砌体做一组砂浆试件；同一产地、规格、批量宜在3.5～15万块砖做一次试验。
4、要求砂浆配比的水泥用量精度控制在+2以内砂、石灰膏等配件的精度控制在+5以内。
5、砂浆的搅拌时间不得少于1.5分钟施工中要有良好的和易性与保水性稠度控制在7～10cm。
6、墙体砌筑时所用的砖应提早浇水潮湿使含水率到达10～15。
7、砌砖按施工并特别注意。
①、砖砌体应上下错缝内外搭砌；
②、砖砌体的灰缝应横平竖直砂浆饱满实心砖砌体程度灰缝的砂浆饱满度不得低于80；
③、砖砌体的程度灰缝厚度的竖向灰缝宽度一般为10mm但不应小于8mm,也不大于12mm；
④、砌砖临时连续处尽可能不留直搓应留斜搓；
⑤、梁下最后一皮砖应采用丁砖砌筑；
8、砌砖的尺寸和位置的允许偏向按表(7)控制。
砖砌体尺寸和位置允许偏向： 表(7)
项 目
允许偏向
(mm)
检验
轴线位置偏移
10
用经纬仪复查或拉线用尺量检查
根底和墙砌体顶面标高
+15
用水准仪和尺量检查
墙
面
垂
直
度
每 层
5
用经纬仪或吊线和尺量检查
全高
≤10m
10
>10
20
外表平整度
清水墙、柱
5
用2m靠尺和楔形尺检查
混水墙、柱
8
程度灰缝平直度
清水墙
7
拉10m线和尺量检查
混水墙
10
程度灰缝厚度
(10皮砖累计数)
+8
与皮数杆比拟尺量检查
清水墙丁走缝
20
吊线和尺量检查
门窗洞口
(后塞口)
宽度
+5
尺量检查
门口高度
+5
预留构造柱截面(宽度、深度)
+10
尺量检查
外墙上下窗口偏移
20
用经纬仪或吊线检查以底层窗口为准
七：门窗工程
1、木门窗的制作要求：
①、门窗框、扇加工用木材的树种、材质等级、含水率和防腐、防虫、防火处理必须符合施工的规定；
②、门窗框、扇的榫槽必须嵌合严以胶料胶结并用胶楔加紧胶料品种符合施工的规定；
③、胶合板门的面层必须胶结结实胶料品种符合施工的规定；
④、外表应净光或砂磨不得有刨痕、毛刺和锤印；
⑤、框、扇的线型必须符合设计要求裁口应同一平面内割角、拼缝应严实平整；
⑥、木门窗制作允许偏向见表(8)。
2、木门窗的安装要求：
①、门窗框安装位置必须符合图纸要求；
②、门窗必须安装结实固定点符合施工的规定；
③、框与墙体间要用水泥砂浆填塞饱满、均匀；
④、小五金安装要正确门窗扇要开关灵敏；
⑤、木门窗安装允许偏向见表(9)。
3、铝合金门窗安装要求：
①、铝合金门窗及附件材料质量必须符合设计和有关要求要求铝合金厚度不小于1.4mm；
木门窗制作允许偏向： 表(8)
项 目
允许偏向(mm)
检验
I级
Ⅱ级
Ⅲ级
翘曲
框
3
3
4
用靠尺和楔形塞尺检查
扇
2
2
3
框、扇对角线长度差
2
2
3
用尺量检查
门扇在1㎡内平整度
2
2
3
用1m靠尺和楔形塞尺检查
宽、高
框
+0
-1
+0
-2
+0
-2
用尺量检查
扇
+1
-0
+2
-0
+2
-0
框、扇裁口线条和结合处上下差
0.5
1
1
用靠尺和楔形塞尺检查
扇的冒头或木灵子对程度线
+1
+2
+2
用尺量检查
②、铝合金门窗的开启方向、安装位置、防腐处理必须符合设计要求；
③、铝合金窗框与墙体的连接固定不能用木螺丝直接穿窗框固定于墙体而必须在窗框外侧面四周加不锈钢连接件用铆钉铆固后再用砼钢钉固紧在墙体的红砖或砼体上不得钉在砖缝中；
④、铝合金门窗侧裸露部分用封口胶纸封闭保护严禁用薄膜胶条全封闭式包裹；
⑤、铝合金窗调平固定后要用1:2水泥砂浆填满填实窗框与墙体之间的窗隙并随手撤除调平时用的木块；
木门窗安装允许偏向 表(9)
项 目
允许偏向(mm)
检验
I级
II、III级
框的正、侧面垂直度
3
用1m托线板检查
框对角线长度差
2
3
尺量检查
框与扇、扇与扇接触处上下差
2
用直尺和楔形塞尺检查
门窗扇对口和扇与扇与框间留缝宽度
1.5～2.5
用
楔
形
塞
检
查
框与扇上缝留缝宽度
1.0～1.5
窗扇与下次间留缝宽度
2～2.5
门扇与地面
间留缝宽度
外门
4～5
内门
6～8
卫生间门
10～12
门扇与下次间留缝宽度
外门
4～5
内门
3～5
⑥、铝合金门框安装完毕必须监理工程师等有关人员现场验收签证才能抹灰隐蔽；
⑦、要求铝合金门窗附件齐全、安装结实、位置正确门窗开启灵敏关闭严定位准确安装后外表干净无明显划痕、碰伤及锈蚀封胶外表平整光滑厚度均匀；
⑧、铝合金门窗安装允许偏向见表(10)
铝合金门窗安装允许偏向值： 表(10)
项 目
允许偏向
(mm)
检验
门窗框对角线长度差
≤2000mm
2
钢卷尺检查量里角槽口
>2000mm
3
门窗框垂直度
≤2000mm
2
用托线板检查
>2000mm
2.5
门窗框程度度
≤2000mm
1.5
用程度尺和楔形塞尺检查
>2000mm
2
门窗扇与框或相邻扇立边平行度
2
用钢板尺检查与基准线比拟
用钢板尺检查与基准线比拟
门窗横框标高
5
门窗框扇搭接宽度差
1
用深度尺或钢板尺检查
同樘门窗相邻窗横端角高度差
2
门窗扇启闭力

≤40N
用100N弹簧测力计检查
启闭五次取平均值

≤60N
地弹簧门
门窗对口缝或扇与框之间竖、横缝留缝限值
2～4
用楔形塞尺检查
门扇与地面间隙留缝限值
2～7
门扇对口缝关闭时平整
2
用深度尺检查
双层门窗内外框、挺中心距
4
用钢板尺检查

八：铝合金玻璃幕墙安装工程
1、施工准备要求
①、 幕墙铝合金型材、玻璃、及其附件的规格、型及加工制作质量必须符合设计要求。
②、 防腐、封、填缝、保护、清洁等材料必须符合设计要求及检验合格。
③、 要有按设计图纸及相关技术要求、现场条件制定的幕墙施工详细方案。
④、 与幕墙相关的构造应施工完毕合适幕墙安装的排栅应搭设好并有幕墙安装基准线。
⑤、 放线核对预埋件位置对不适宜的构造及预埋件应处理好。
2、操作工艺要求
①、 连结铁件应按正确位置在预埋件上预埋固定如是电焊连结那么只作时性点焊。
②、 幕墙组件装配就位时要求一边安装一边按照幕墙装配基线进展调整使其到达正确的安装位置然后作临时固定。
③、 幕墙全部就位后应全面检查支部分不适宜的地方作最后调整以使整幅幕墙的安装位置到达设计要求。
④、 对临时焊接件进展正式焊接时要紧固联结螺栓对没有防松措施的螺栓均需点焊防松。
⑤、 对所有焊缝均应清理干净并作防锈处理。
⑥、 注意安装的建筑构造缝隙使收口平整美观。
⑦、 幕墙伸缩缝必须保证到达设计要求填充封胶要注意不被破坏。
⑧、 玻璃安装的朝向要符合设计要求。
⑨、 玻璃安装后的封胶充填要均匀注入挤填封胶时胶缝深度要不小于5MM要及时清理胶缝外的多佘沾胶。
⑩、 在幕墙上规定位置按设计要求安装开启窗。
3、质量控制
①、保证工程
A、 铝合金幕墙及其附件质量必须符合设计要求和有关的规定。
B、 幕墙安装必须结实预埋铁件的数量、位置、连接必须符合设计要求螺栓紧固必须做防松处理。
②、根本工程
A、 幕墙用的金属附件材料除不锈外均应经过防腐蚀处理。
B、 幕墙伸缩缝的宽度、封要符合设计要求 确保伸缩自如。
C、 幕墙上开启窗的安装位置、开启方向必须符合设计要求且需到达开启灵敏关闭严的功能。
D、 幕墙铝型材饰面及玻璃外表应干净、无明显划痕、碰伤；封胶外表应光滑、平整且厚度均匀。
铝合金玻璃幕墙安装的允许偏向
项 目
允 许 偏 差〔mm〕

相邻两立挺固定端处间距
±2.0
用钢卷尺检查
相邻两横挺固定端处间距
≤2m
±1.5
用钢卷尺检验
>2m
±2.0
分格对角线长度
≥2m
±2.5
用钢卷尺量里角
>2m
±3.5
竖 挺 垂 直 度
竖 挺 高 度
<30m
±4.0
用线锤及钢卷尺检查
30―60m
±8.0
>60m
±10.0
同层相邻两横挺的上下差
2.0
用拉尺与钢板尺检查
同层横挺在全宽上的上下差
幕墙宽度
<35m
6.0
用拉线与钢板尺检查
35―70m
8.0
70―100m
10.0
九：地面与楼面工程
1、室内外地面砼垫层的施工必需要在回填土检查验收合格后才进展；
2、做水泥砂浆找平层前必须将基层的砼清理干净并用0.4～0.5的水灰比素水泥浆刷涂而且要根据程度控制线打墩、冲筋。
3、水泥砂浆找平层的配比、厚度必须按设计要求来控制要求结合必须结实无空鼓。
4、有地漏及泛水的地方要求按规定找坡；
5、水泥砂浆的水灰比控制要求砂浆外表潮湿松散手握成团不应有水分。
6、板块面层的铺贴要求：
①、材料、质量、品种必须得到设计、甲方、监理认可且先做样板间看效果；
②、铺贴前应用水浸湿必须与基层结合结实、无空鼓；
③、铺贴时要拉线控制；
④、勾缝前应去除缝内残渣勾缝水泥应符合设计要求且得压实、压紧；
⑤、板块楼地面面层的允许偏向和检验见表(12)。
板块楼地面面层的允许偏向和检验： 表(12)
项 目
允许偏向(mm)
检验
花岗岩石板
陶瓷锦砖
外表平整度
1
2
用2m靠尺楔形塞尺检验
格缝平直
2
3
拉5m长线缺乏5m拉通线尺量检验
接缝上下差
0.5
0.5
用尺量和楔形塞尺
踢脚线上口平直
1
3
拉5m线缺乏5m拉通线和尺量检验
板块间隙宽度
1
2
尺量检验
十、屋面工程
1、要求屋面工程施工要在主体构造已经历收后进展。
2、所用材料须通过检验合格才能用。
3、施工前要求按的2坡度弹好墨线清扫好场地凡凸出基层的混凝土疙瘩、钢筋头、落地砂浆等清理干净。
4、找平层与突出屋面构造的儿墙排气道等连接处要求做成100mm的弧形角。
5、找平层外表平整度不应大于5mm并不得有酥松、起砂、起皮、空鼓等现象。
6、分格缝的位置、间距符合设计及要求且用沥青砂浆把缝灌好。
7、刷涂高分子合成防水材料时要求按说明的规定进展涂料应不超过有效使用刷涂要均匀不得漏刷。
8、架空隔热层的做法应符合施工要求材料要无变形、断裂等缺陷支承必须结实缝隙充填实边沿线条要顺直且无杂物。
十一、装饰工程
1、要求装饰工程在基层验收合格前方能进展且先做样板。
2、装饰工程的施工顺序应不致被其后续工程所损坏和沾污。
3、抹灰要求：
①、砂浆配比、材料品种应符合设计要求；
②、各抹灰层之间及抹灰层与基体之间必须粘结结实无脱层、空鼓面层无爆灰和裂缝等缺陷；
③、注意检查孔洞、槽、盒、道后面的抹灰要求护角、滴水线按设计要求与要求施工；
④、一般抹灰的允许偏向见表(13)。
一般抹灰允许偏向工程表 表(13)
项 目
(mm)
检 验 方 法
普通
中级
高级
外表平整
5
4
2
用2m靠尺和楔形塞尺检验
阴、角垂直
－
4
2
用2m托线板检查
立面垂直
－
5
3
阴、角方正
－
4
2
用方尺和楔形塞尺检查
分格条(缝)平直
－
3
1
拉5m线和尺量检查
4、饰面板(砖)施工要求：
①、材料品种、规格、颜色等必须符合设计、甲方提出的要求；
②、镶贴必须结实无空鼓无歪斜、缺楞、掉角和裂缝缺陷；
③、外表要求平整、干净、色泽一致接缝要填嵌实、平直、宽窗一致；
④、套割要整砖坡向要符合设计要求；
⑤、饰面板(砖)镶贴的的允许偏向见表(14)

饰面板(砖)镶贴允许偏向和检验要求 表(14)
项 目
允许偏向(mm)
检验
饰面砖
立面垂直
室内室外
2
用2m拉线板和尺量检查
3
外表平整
2
用2m靠尺和楔形塞尺检查
角方正
2
用20cm方尺和楔形塞尺检查
接缝平直
2
拉5m长线缺乏5m拉通线
墙裙上口平直
2
尺量检查
接缝上下
室内
0.5
用钢板短尺和楔形塞尺检查
室外
1
5、门的油漆要求颜色、质量符合设计、甲方要求施油时严禁漏刷、脱皮和斑迹等缺陷。
6、墙、天棚涂料施工要求：
①、材料质量必须符合；
②、在待旗涂墙面枯燥后(含水率不大于8)才施涂；
③、施涂时严禁有脱皮、漏刷；
④、施涂前做好样板间经鉴定认可以后才做；
⑤、施涂工序如墙面修补、刮腻子、打磨、打底子等要严格按施工及工艺要求操作施涂不得少于二遍。
十二、平安文明施工的监视检查
1、监视检查施工是否遵守及地方公布的有关平安消费及文明施工规定、等；
2、不定对施工现场进展检查如发现有违例或不符平安文明施工的情况及时要求施工整改。
3、催促施工建立、健全一整套平安文明施工的规章制度并经常检查落实执行情况。
4、工作重点与要求：
①、检查施工是否实行三级平安理是否建立了以工程经理为首的平安文明施工理体系；
②、催促施工严格执行?建筑安装工程平安技术规程?、?建筑安装工人平安技术操作规程?、?建筑施工高处作业平安技术?、?建筑机械使用平安技术规程?、?建筑施工高处作业平安技术?、?建筑机械使用平安技术规程?、?施工现场临时用电平安技术?等；
③、检查高处坠落、触电、物体打击、设备机具伤害等部位的防护措施；
④、施工现场的照明安装、配电开关箱的漏电保护、临时用电线路的架设等是否有利于平安消费；
⑤、高空作业的平安措施情况；
⑥、各工种进展上下立体穿插作业时要求不得在同一垂直方向上操作；
⑦、脚手架的搭设是否符合平安技术规程的规定使用前要求验收合格撤除时下方不得有人；
⑧、要求雨作作业有可靠的防滑措施；
⑨、提升设备严禁超载吊装；
⑩、电动卷扬机安装视野是否宽阔距起吊物是否有平安间隔 固定是否结实；
、施工人员应正确使用劳动保护用品进入施工现场必须戴平安帽；
、制止违章指挥和违章作业；
、要求施工建立防火责任制和义务消防组织设置符合消防要求的消防措施并保证其完备好用重点部位必须建立有关防火制度有专人理设置警告牌和配置相应的消防器材；
、要求施工在施工现场设置一切必要的平安标示牌；
、控制扬尘、弃渣要求施工采取一切合理措施使施工作业产生的灰尘减至最低程度；建筑垃圾和生活垃圾指定堆放、处理减少现场环境污染；
、余泥渣土的排放一定要按广州的有关规定好各种手续不能违章作业；
、要求施工经常张贴有关文明施工的各种宣传标语、口或以墙刊形式开展各种图片展览、悬挂各种制度来进步施工人员的质量、平安、文明施工意识；
、要求施工配合当地对现场的方案生育、社会治安、流动人口理等的检查与理；
、严禁黄、、对工地造成各种危害。
