基坑开挖工程监理实施细则.doc

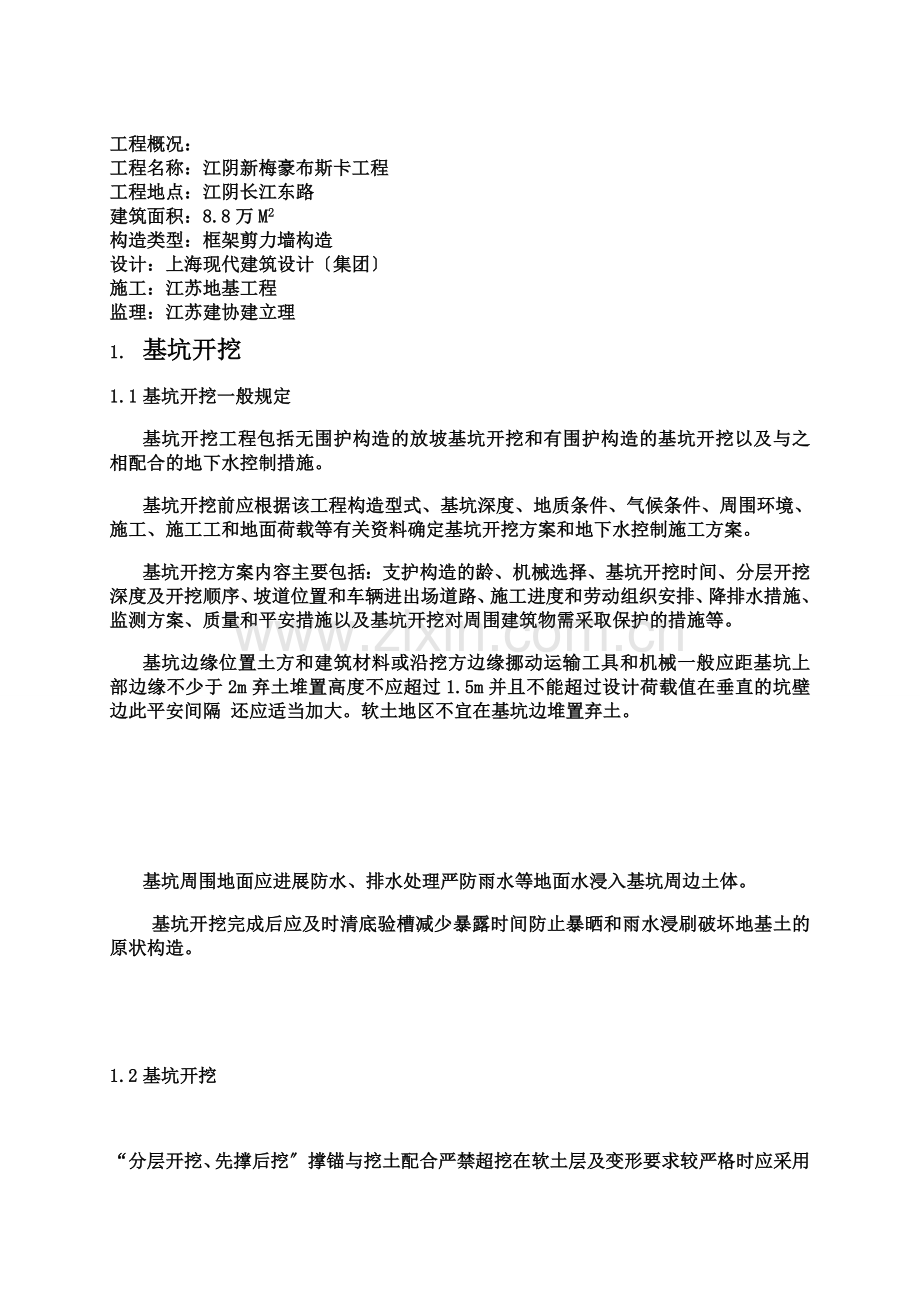

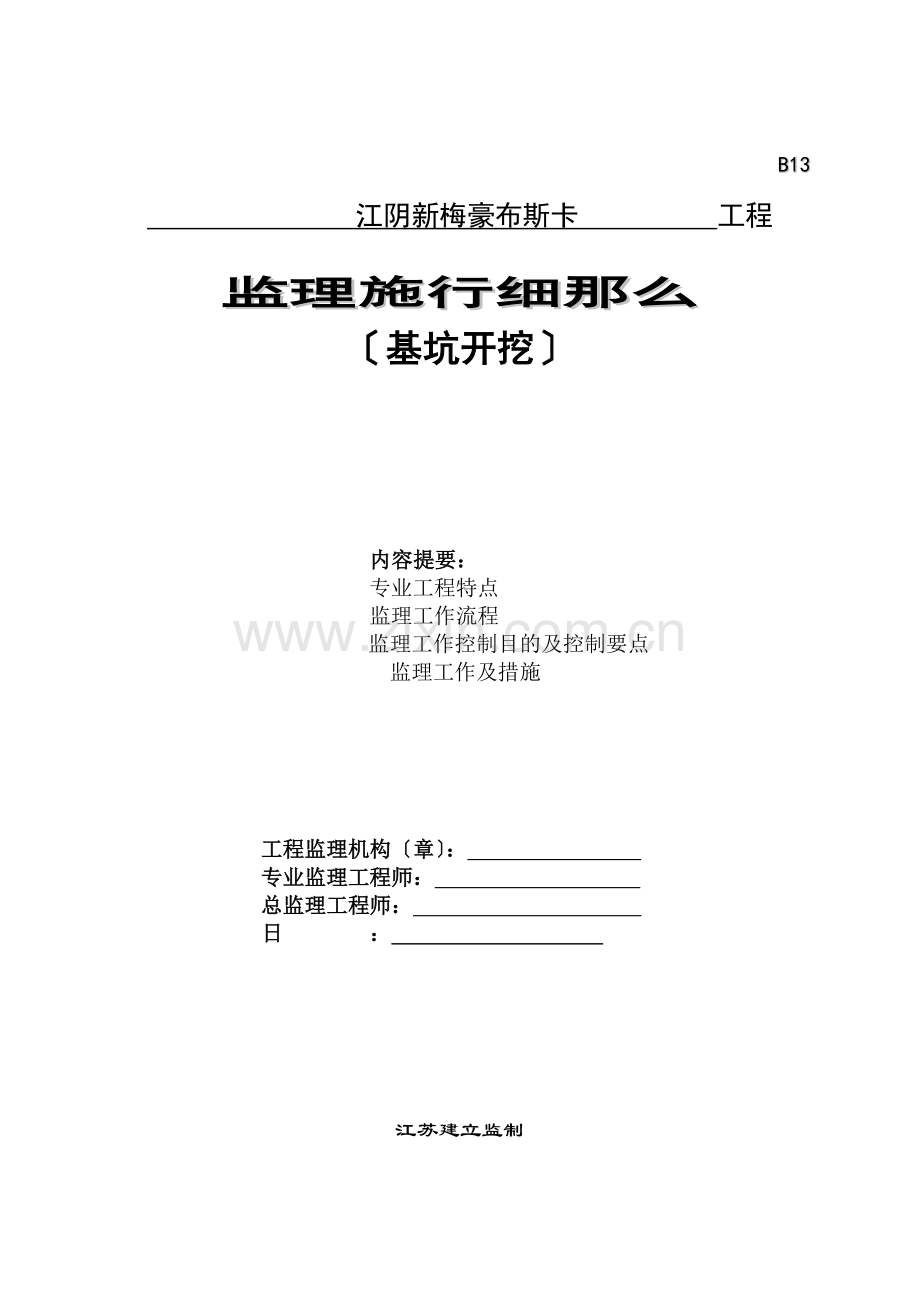

B13 江阴新梅豪布斯卡 工程监理施行细那么基坑开挖 内容提要： 专业工程特点 监理工作流程 监理工作控制目的及控制要点 监理工作及措施 工程监理机构章： 专业监理工程师： 总监理工程师： 日 ： 江苏建立监制工程概况：工程名称：江阴新梅豪布斯卡工程工程地点：江阴长江东路建筑面积：8.8万M2构造类型：框架剪力墙构造设计：上海现代建筑设计集团施工：江苏地基工程监理：江苏建协建立理1.基坑开挖1.1基坑开挖一般规定基坑开挖工程包括无围护构造的放坡基坑开挖和有围护构造的基坑开挖以及与之相配合的地下水控制措施。基坑开挖前应根据该工程构造型式、基坑深度、地质条件、气候条件、周围环境、施工、施工工和地面荷载等有关资料确定基坑开挖方案和地下水控制施工方案。基坑开挖方案内容主要包括：支护构造的龄、机械选择、基坑开挖时间、分层开挖深度及开挖顺序、坡道位置和车辆进出场道路、施工进度和劳动组织安排、降排水措施、监测方案、质量和平安措施以及基坑开挖对周围建筑物需采取保护的措施等。基坑边缘位置土方和建筑材料或沿挖方边缘挪动运输工具和机械一般应距基坑上部边缘不少于2m弃土堆置高度不应超过1.5m并且不能超过设计荷载值在垂直的坑壁边此平安间隔 还应适当加大。软土地区不宜在基坑边堆置弃土。基坑周围地面应进展防水、排水处理严防雨水等地面水浸入基坑周边土体。 基坑开挖完成后应及时清底验槽减少暴露时间防止暴晒和雨水浸刷破坏地基土的原状构造。1.2基坑开挖“分层开挖、先撑后挖撑锚与挖土配合严禁超挖在软土层及变形要求较严格时应采用“分层、分区、分块、分段、抽槽开挖留土护壁快挖快撑先形成中间支撑限时对称平衡形成端头支撑、减少无支撑暴露时间等方式开挖。限制坑顶周围振动荷载作用并应作好机械上、下基坑坡道部位的支护。1.3基坑开挖过程中的事故处理事故预防措施：开挖中可能存在的隐患或引发的事故应预先制定抢救方案；应在基坑工程施工过程中进展监测实行信息化施工。掌握基坑施工边坡、围护构造的变形值和变形速率及时查明坑周地面的裂缝及其变化等；调查相邻基坑施工情况并协调双方的施工；理解本地区类似场地已发生过的事故经历、教训做好事故的防范；严格控制基坑周边地面荷载设计时不漏算荷载施工时不乱加荷载；对基坑周边的地上建筑、地下工程以及道路工程等应进展监测采取预防保护措施；基坑施工过程应随时亲注意气候(降雨、台风、降温等)预报以便做好相应防灾措施。基坑围护构造的平安受基坑的开挖卸载、气象、环境等较多的可变因素影响而改变不可仅按某些特定的参数判断基坑工程的平安度无视基坑工程的实际动态变化。应对基坑工程的平安度进展随机分析掌握可能引发病害事故的不利条件提供有效的平安对策。基坑工程发生病害事故时应查明其确切原因对基坑、相邻建筑物、道路及地下线造成的危害程度以便采取有效措施进展抢救处理；制定基坑病害事故处理方案时不仅要对基坑事故能进展有效抢救还要对周边建筑物、地下线、道路及相邻基坑进展保护不应产生不利影响；基坑工程发生病害事故时应及时迅速组织抢救防止丧失抢救时机酿成更严重后果；基坑施工中异常情况的处理措施见附录；事故处理后应在事故发生部位及相邻部位增加监测点加强监测及时进展预报工作严防事故再度发生。并应抓紧进展发事故原因的整治工作彻底去除事故隐患；基坑事故造成工程桩或地下构造损坏时应根据损坏状况和其重要程度采取有效加固进展处理恢复正常使用功能。2. 基坑变形控制 2.1一般规定 在集建筑群中间开挖基坑围护构造设计除满足稳定性要求外基坑变形还必须满足坑内和坑外周边环境两方面的控制要求。坑内变形控制要求：1围护体系向坑内位移不得影响地下室底板的平面尺寸和形状；2围护体系向坑内位移不得影响工程桩的使用条件。基坑周边地面沉降不得影响相邻建筑物、构筑物的正常使用或差异沉降允许值；基坑周边土体变位不得影响相邻各类线的正常使用或变形曲率允许值；当有共同沟、合流污水道、地铁等重要设施存在时土体位移不得造成构造开裂发生渗漏或影响地铁正常运行。在软土地区开挖深度大于m的基坑除环境简单基坑面积过大支撑有困难外不宜采用重力式围护体系。在地下水位高的地区围护体系必须有良好的截水系统当有渗漏发生时必须及时采取有效的堵漏措施制止非正常变形开展。在地下水位低的地区围护体系必须有良好的地表水泄水和排水系统。基坑内存在的水井、灌注桩预成孔、钻探取样孔等必须用粘土等低透水材料回填防止造成涌水或流砂。合理安排施工工基坑开挖应尽量避开雨季；寒冷地区还应防止越冬暴露。2.2基坑变形控制的设计措施支护体系的平面形状应使围护构造整体平衡受力。在转角部位应采取加强措施。对于无支撑重力式围护体系边长过大时应采取中部加强的措施。在软土地区支护体系的插入深度除满足稳定要求外当有较好下卧土层时支护体系的根部宜插入好土层。当坑底土层比拟软弱时宜对被动区土体进展加固。被动区土体加固应在基坑开挖前进展并应有充分的养护保证加固土体的强度到达设计要求时方可开挖基坑。用钢或型钢作支撑时应施加预应力减少墙体的位移预应力程度可取设计支撑轴力的3050。对被保护的建筑物采取加固措施时应考虑加固施工过程中土体强度短降低的影响；必要时要采取保护措施。2.3基坑变形控制的施工措施基坑工程施工必须以缩短基坑暴露时间为原那么减少基坑的后变形。基坑开挖前应做好准备工作：控制场地施工用水；做好坑内降水降水效果应满足设计要求；做好止水堵漏的准备工作；做好底板钢筋的加工工作缩短底板施工时间。围护体系有渗漏时必须及时采取有效的堵漏措施。基坑暴露后必须及时铺筑垫层必要时可在垫层中加钢筋。严格控制基坑周边的超载。在载重车辆频繁通过的地段应铺设走道板或进展地基加固。放坡开挖的边坡坡度和坡高应通过计算确定分级放坡时应同时验算小坡和大坡的稳定性并考虑卸荷回弹雨季施工土壤扰动等影响。控制在坡顶堆放弃土或其他荷载。保持坡体枯燥并做好坡面和坡脚保护措施。基坑周边防止地面水渗入。当地面有裂缝出现时必须及时用粘土或水泥砂浆封堵。应采用分层有序挖土不得超挖。2.4基坑变形控制的应急措施当基坑变形过大或环境条件不允许等危险情况出现时可采取以下措施：底板分块施工；增设斜支撑。基坑周边环境允许时可采用墙后卸土。基坑周边环境不允许时可采用坑内底脚被动区压重。压重措施有：草袋土；填砂或填土。流砂严重、情况紧急时可采用坑内充水。3.基坑工程现场监测3.1一般规定现场监测是指在基坑开挖及地下工程施工过程中对基坑岩土性状、支护构造变位和周围环境条件的变化进展各种观测及分析工作并将观测结果及时反应以指导设计与施工。支护构造设计图纸应根据工程的详细情况提出对现场监测的要求包括观测工程、测点布置、观测精度、观测频度和临界状态值等。在基坑开挖前制定现场监测方案主要内容包括监测目的、监测内容、测点布置、观测、监测工程值、监测结果处理要求和监测结果反应制度等。严格施行现场监测方案及时处理监测结果监测工作应由有资质的勘察进展监测并将监测结果及时向监理、设计和施工人员作信息反应。必要时应根据现场监测结果采取相应措施。基坑工程现场监测除应符合有关的规定外尚应符合现行?工程测量?的有关规定。3.2监测内容现场监测的对象包括：自然环境；基坑底部及周围土体；支护构造；地下水位；周围建构筑物；周围地铁、水、排污、电缆、煤气等重要地下设施；与基坑相邻的周围城道路路面。3.3监测基坑工程的现场监测应以仪器观测为主、仪器观测和目测调查相结合。理解基坑工程的设计与施工情况、基坑周围的建构筑物、重要地下设施的布置情况和现状亲检查基坑周围水渗漏情况、煤气道变形情况、基坑周围道路及地表开裂情况和建构筑物的开裂变位情况并作好资料的记录与整理工作。检查支护构造的开裂变位情况特别应重点检查支护桩体、支护墙面、主要支撑、连接点等关键部位的开裂变位情况及支护构造漏水的情况。现场监测的观测仪器应满足观测精度和量程的要求。附录表：基坑支护构造型式选择表：基坑施工中异常情况的处理与预防表：现场监测的时间间隔表 基坑支护构造选择情况序拟选择的支护构造适用条件及考前须知放坡开挖基坑周围场地允许；邻近基坑边无重要建筑物或地下线；开挖深度超过5m时宜采用分级放坡。水泥土重力式挡墙基坑周围不具备放坡条件但具备重力式挡墙的施工宽度；邻近基坑边无重要建筑物或地下线；土层较差且厚度较大时特别是软塑至流塑土层可选择水泥土重力式挡土构造；设计与施工时应确保重力式挡土构造的整体性；一般开挖深度小于6m；要注意整体稳定性的验算悬臂式排桩支护构造基坑周围不具备放坡或施工重力式挡墙的宽度；开挖深度不大或邻近基坑边无建筑物及地下线可选用此构造；采用的桩型包括：人工挖孔桩、灌注桩、钢筋混凝土板桩和钢板桩等；变形较大的坑边可选用双排桩；土质好时可加大开挖深度要注意地下水的控制；支撑锚式排桩式挡土构造基坑周围施工场地狭小,邻近基坑边有建筑物或地下线需要保扩;基坑平面尺寸较小,或邻近基坑边有深根底建筑物,或基坑用地红线以外不允许占用地下空间,可选择基坑内支撑排桩式支护型式;基坑周边土层较好且邻近基坑边无深根底建筑物或基坑用地红线以外允许占用地下空间可选择拉锚排桩式支护型式；内支撑的构件常用钢筋混凝土或组合型钢对于平面尺寸较大、形状比拟复杂和环境保护要求较严格的基坑宜采有现浇混凝土支撑构造；在软土地质条件下优先考虑内支撑；注意做好桩间水的控制工作墙式挡土构造有撑、锚基坑周围施工场地狭小,邻近基坑有建筑物或地下线需要保护;地下连续墙宜考虑兼作地下室外墙永久构造的全部或一部分使用;地下连续墙可结合逆做法或半逆做法进展施工；可广泛用于开挖深度大土体变形控制要求严格的基坑工程；在溶岩洞条件下应慎重对待喷锚支护构造基坑外的地下空间允许锚杆占用适用于无流砂、含水量不高、不是淤泥等流塑土层的基坑支护开挖深度不大于18m；在区内或基坑周围有需保护建筑物对周边变形控制较严格的基坑应慎用喷锚支护构造土钉支护土钉支护应特别注意相邻建筑物及地下线因变形可能引起的不良后果；注意验算整体稳定性；遇有较深软弱土夹层时可将预应力锚杆与土钉混合使用表 基坑施工中异常情况的处理与预防序情 况原 因常用的处理措施预防措施悬臂式支护构造过大内倾变位支护构造设计不当没有撑锚或桩顶连梁地面荷载过大等桩顶卸载桩后适当挖土卸载或人工降水坑内桩前堆筑砂石袋或增设撑、锚构造等严格控制地面荷载不得堆放弃土、建筑材料、大型车辆及机具不得反向挖土不得在坑周搭建临时仓库及建筑地面应进展防雨水渗入的处理等有内撑或锚杆支护的桩墙发生较大的内凸变位撑锚构造布置过少联结处松动支撑间距过大或撑锚构造失效坡顶或桩墙后卸载,坑内停顿挖土作业适当增加内撑或锚杆桩前堆筑砂石袋等预防措施同上要加强地质勘察严防锚杆失效或拔出基坑发生整体或部分土体滑塌失稳基坑未做整体稳定验算或对可能失稳的因重视缺乏,措施不力无视信息化施工的监测及预报基坑周围降低水位有条件时坡顶卸载加强对未滑塌段的监测和保护防止事故扩大对欠固结土、淤泥、软粘土或易失稳的砂土应根据整体稳定验算采用预先加固措施防止土体失稳基坑未设止水幕墙或止水墙漏水、流土、坑内降水开挖、使坑外地面或道路下陷建筑物倾斜坑周道断裂等采用土钉墙、喷锚等土体加固不能代替止水墙发现渗漏时应及时补救处理停顿坑内降水和施工挖土,迅速用堵漏材料(如化学浆液,树脂材料等),处理止水墙的渗漏;严重时应在坑内回灌水,使坑内外水位平衡,有利于堵漏。必要时重新补做止水幕墙方可继续施工在水位较高地区基坑开挖时应进展防水处理地下连续墙止水幕墙等方可开挖坑外也可设回灌井、观察井保护相邻建筑物基坑开挖发现支护桩径、断桩、缩颈、桩长不到位等严重质量问题起不到支护作用施工支护构造质量低劣通过现场检验鉴定重新制定基坑支护加固方案对原基坑支护构造进展补强加固或改造处理严格执行施工监理制度。确保施工质量。不委托无资质无条件承揽施工任务桩间发生流砂、流土使坑周地面开裂塌陷支护桩布置不当间距过大或侧壁渗漏桩间有砂性土层且有上层滞水时极易发生流土、流砂事故立即停顿挖土、降水桩间可加木板挡土、水泥砂浆抹面或桩间灌注混凝土封闭进展加固处理等采用混凝土桩支护构造时应视桩后土质情况桩间距一般间距不宜大于桩径。灌注桩径不宜小于500mm挖孔桩径不宜小于800mm表 现场监测的时间间隔基坑工程平安等级 基坑开挖深度施工阶段5m510m1015m 15m一级开挖面深度5m1d2d2d2d510m1d1d1d10m12h12h挖完以后时间7d1d1d12h12h715d3d2d1d1d1530d7d4d2d1d30d10d7d5d3d二级开挖面深度5m2d3d3d3d510m2d2d2d10m1d1d挖完以后时间7d2d2d1d1d715d5d3d2d2d1530d10d7d5d3d30d10d10d7d5d 注：当基坑工程平安等级为三级时时间间隔可适当增大。基坑支护行业?建筑基坑支护技术规程?JGJ120-99对基坑支护的定义如下： 为保证地下构造施工及基坑周边环境的平安对基坑侧壁及周边环境采用的支挡、加固与保护措施。 编辑本段基坑侧壁平安等级及重要性系数JGJ120-99对基坑侧壁平安等级及重要性系数规定如下： 平安等级一级重要性系数为1.10； 平安等级二级重要性系数为1.00； 平安等级三级重要性系数为0.90； 编辑本段基坑支护型式常见的基坑支护型式主要有： 排桩支护桩撑、桩锚、排桩悬臂； 地下连续墙支护地连墙+支撑； 水泥土挡墙； 钢板桩：型钢桩横挡板支护钢板桩支护； 土钉墙喷锚支护； 逆作拱墙； 放坡； 基坑内支撑。 编辑本段地下水控制基坑开挖间地下水控制也属于基坑支护的一部分地下水控制可分为集水明排、降水、截水和回灌等型式单独或组合使用。 施工方案1、根底施工前必须进展地质勘探和理解地下线情况根据土质情况和根底深度编制专项施工方案。施工方案应与施工现场实际相符能指导实际施工。其内容包括：放坡要求或支护构造设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。对重要的地下线应采取相应措施。 2、根底施工应进展支护基坑深度超过5M的对基坑支护构造必须按有关进展设计计算有设计计算书和施工图纸。 3、施工方案必须经企业技术负责人审批签字盖章前方可施行。 临边防护1、基坑施工必须进展临边防护。深度不超过2M的临边可采用1.2M高栏杆式防护深度超过2M的基坑施工还必须采用目式平安网做封闭式防护。 2、临边防护栏杆离基坑边口的间隔 不得小于50cm。 坑壁支护1、坑槽开挖时设置的边坡符合平安要求。坑壁支护的做法以及对重要地下线的加固措施必须符合专项施工方案和基坑支护构造设计方案的要求。 2、支护设施产生部分变形应会同设计人员提出方案并及时采取相应的措施进展调整加固。 排水措施1、基坑施工应根据施工方案设置有效的排水、降水措施。 2、深基坑施工采用坑外降水的必须有防止临近建筑物危险沉降的措施。 坑边荷载1、基坑边堆土、料具堆放的数量和距基坑边间隔 等应符合有关规定和施工方案的要求。 2、机械设备施工与基坑(槽)边间隔 不符合有关要求时应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。 上下通道1、基坑施工必须有专用通道供作业人员上下。 2、设置的通道在构造上必须结实可靠数量、位置满足施工要求并符合有关平安防护规定。 土方开挖1、施工机械应由企业平安理部门检查验收后进场作业并有验收记录。 2、施工机械操作人员应按规定进展培训考核持证上岗熟悉本工种平安技术操作规程。 3、施工作业时应按施工方案和规程挖土不得超挖、破坏基底土层的构造。 4、机械作业位置应稳定、平安在挖土机作业半径范围内严禁人员进入。 基坑支护变形监测基坑支护构造应按照方案进展变形监测并有监测记录。对毗邻建筑物和重要线、道路应进展沉降观测并有观测记录。 作业环境1、基坑内作业人员应有稳定、平安的立足处。 2、垂直、穿插作业时应设置平安隔离防护措施。 3、间或光线较暗的施工应设置足够的照明不得在一个作业场所只装设部分照明。 编辑本段基坑支护的类型及其特点和适用范围放坡开挖适用于周围场地开阔周围无重要建筑物只要求稳定位移控制五严格要求价钱最廉价回填土方较大。 深层搅拌水泥土围护墙深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。水泥土围护墙优点:由于一般坑内无支撑,便于机械化快速挖土;具有挡土、止水的双重功能;一般情况下较经济;施工中无振动、无噪音、污染少、挤土细微,因此在闹区内施工更显出优越性。水泥土围护墙的缺点:首先是位移相对较大,尤其在基坑长度大时,为此可采取中间加墩、起拱等措施以限制过大的位移;其次是厚度较大,只有在红线位置和周围环境允许时才能采用,而且在水泥土搅拌桩施工时要注意防止影响周围环境。 高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,互相搭接形成排桩,用来挡土和止水。高压旋喷桩的施工费用要高于深层搅拌水泥土桩,但其施工设备构造紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪音也较低,不会对周围 建筑物带来振动的影响和产生噪音等公害,它可用于空间较小处,但施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆周围凝固,均不宜采用该法。 槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长68m ,型由计算确定。其特点为:槽钢具有良好的耐久性,基坑施工完毕回填土后可将槽钢拔出回收再次使用;施工方便,工短;不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;抗弯才能较弱,多用于深度4m的较浅基坑或沟槽,顶部宜设置一道支撑或拉锚;支护刚度小,开挖后变形较大。 钢筋混凝土板桩钢筋混凝土板桩具有施工简单、现场作业周短等特点,曾在基坑中广泛应用,但由于钢筋混凝土板桩的施打一般采用锤击,振动与噪音大,同时沉桩过程中挤土也较为严重,在城工程中受到一定限制。此外,其制作一般在工厂预制,再运至工地,本钱较灌注桩等略高。但由于其截面形状及配筋对板桩受力较为合理并且可根据需要设计,目前已可制作厚度较大(如厚度达500mm 以上) 的板桩,并有液压静力沉桩设备,故在基坑工程中仍是支护板墙的一种使用形式。 钻孔灌注桩钻孔灌注桩围护墙是排桩式中应用最多的一种,在我国得到广泛的应用。其多用于坑深715m 的基坑工程,在我国北方土质较好地区已有89m 的臂桩围护墙。钻孔灌注桩支护墙体的特点有:施工时无振动、无噪音等环境公害,无挤土现象,对周围环境影响小;墙身强度高,刚度大,支护稳定性好,变形小;当 工程桩也为灌注桩时,可以同步施工,从而施工有利于组织、方便、工短;桩间缝隙易造成水土流失,特别时在高水位软粘土质地区,需根据工程条件采取注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题;适用于软粘土质和砂土地区,但是在砂砾层和卵石中施工困难应该慎用;桩与桩之间主要通过桩顶冠梁和围檩连成整体,因此相对整体性较差,当在重要地区,特殊工程及开挖深度很大的基坑中应用时需要特别慎重。 基坑支护的设计要求基坑支护作为一个构造体系应要满足稳定和变形的要求即通常所说的两种极限状态的要求即承载才能极限状态和正常使用极限状态。所谓承载才能极限状态对基坑支护来说就是支护构造破坏、倾倒、滑动或周边环境的破坏出现较大范围的失稳。一般的设计要求是不允许支护构造出现这种极限状态的。而正常使用极限状态那么是指支护构造的变形或是由于开挖引起周边土体产生的变形过大影响正常使用但未造成构造的失稳。 因此基坑支护设计相对于承载力极限状态要有足够的平安系数不致使支护产生失稳而在保证不出现失稳的条件下还要控制位移量不致影响周边建筑物的平安使用。因此作为设计的计算理不但要能计算支护构造的稳定问题还应计算其变形并根据周边环境条件控制变形在一定的范围内。 一般的支护构造位移控制以程度位移为主主要是程度位移较直观易于监测。程度位移控制与周边环境的要求有关这就是通常中所谓的基坑平安等级的划分对于基坑周边有较重要的构筑物需要保护的那么应控制小变形此即为通常的一级基坑的位移要求；对于周边空旷无构筑物需保护的那么位移量可大一些理上只要保证稳定即可此即为通常所说的三级基坑的位移要求；介于一级和三级之间的那么为二级基坑的位移要求。 对于一级基坑的程度位移一般宜不大于30mm对于较深的基坑应小于0.3H,H为基坑开挖深度。对于一般的基坑其程度位移也宜不大于50mm。一般程度位移在30mm内地面不致有明显的裂缝当程度位移在40-50mm内会有可见的地面裂缝因此一般的基坑程度位移应控制不大于50mm为宜否那么会产生较明显的地面裂缝和沉降感观上会产生不平安的感觉。 一般较刚性的支护构造如挡土桩、连续墙加内支撑体系其位移较小可控制在30mm之内对于土钉支护地质条件较好且采用超前支护、预应力锚杆等加强措施后可控制较小位移外一般会大于30mm。 基坑支护是一种特殊的构造方式具有很多的功能。不同的支护构造适应于不同的水文地质条件因此要根据详细问题详细分析从而选择经济适用的支护构造
