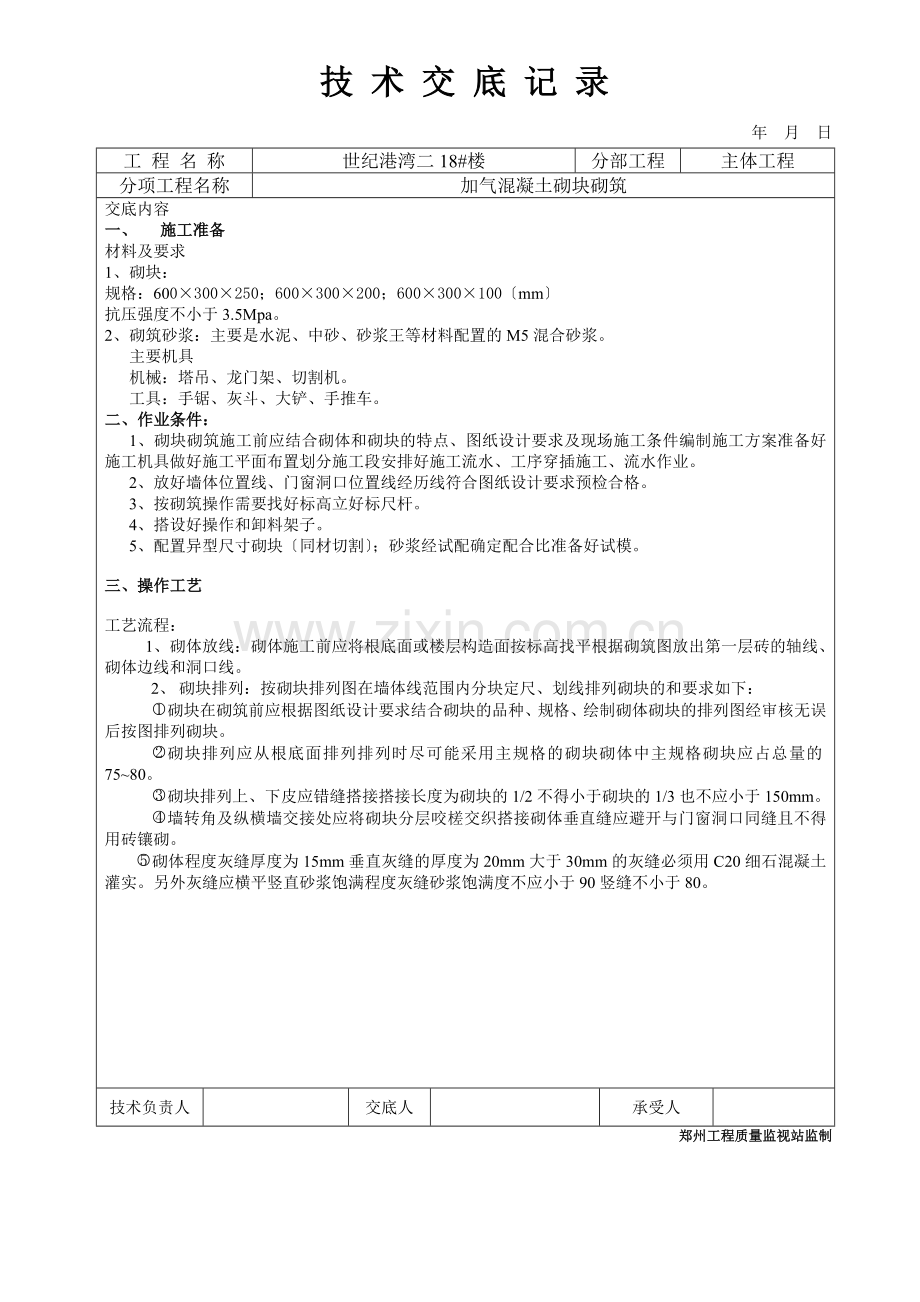

加气混凝土砌块砌筑工程技术交底1.doc

工 程 名 称
世纪港湾二18#楼
分部工程
主体工程
分项工程名称
加气混凝土砌块砌筑
交底内容
一、 施工准备
材料及要求
1、砌块：
规格：600×300×250；600×300×200；600×300×100〔mm〕
抗压强度不小于3.5Mpa。
2、砌筑砂浆：主要是水泥、中砂、砂浆王等材料配置的M5混合砂浆。
主要机具
机械：塔吊、龙门架、切割机。
工具：手锯、灰斗、大铲、手推车。
二、作业条件：
1、砌块砌筑施工前应结合砌体和砌块的特点、图纸设计要求及现场施工条件编制施工方案准备好施工机具做好施工平面布置划分施工段安排好施工流水、工序穿插施工、流水作业。
2、放好墙体位置线、门窗洞口位置线经历线符合图纸设计要求预检合格。
3、按砌筑操作需要找好标高立好标尺杆。
4、搭设好操作和卸料架子。
5、配置异型尺寸砌块〔同材切割〕；砂浆经试配确定配合比准备好试模。

三、操作工艺

工艺流程：
1、砌体放线：砌体施工前应将根底面或楼层构造面按标高找平根据砌筑图放出第一层砖的轴线、砌体边线和洞口线。
2、 砌块排列：按砌块排列图在墙体线范围内分块定尺、划线排列砌块的和要求如下：
砌块在砌筑前应根据图纸设计要求结合砌块的品种、规格、绘制砌体砌块的排列图经审核无误后按图排列砌块。
砌块排列应从根底面排列排列时尽可能采用主规格的砌块砌体中主规格砌块应占总量的75~80。
砌块排列上、下皮应错缝搭接搭接长度为砌块的1/2不得小于砌块的1/3也不应小于150mm。
墙转角及纵横墙交接处应将砌块分层咬槎交织搭接砌体垂直缝应避开与门窗洞口同缝且不得用砖镶砌。
砌体程度灰缝厚度为15mm垂直灰缝的厚度为20mm大于30mm的灰缝必须用C20细石混凝土灌实。另外灰缝应横平竖直砂浆饱满程度灰缝砂浆饱满度不应小于90竖缝不小于80。
技术负责人

交底人

承受人

技 术 交 底 记 录

年 月 日
郑州工程质量监视站监制

工 程 名 称
世纪港湾二18#楼
分部工程
主体工程
分项工程名称
加气混凝土砌块砌筑
交底内容
砌块砌体与构造构件位置矛盾时应先满足构件布置。在砌填充墙马牙槎时沿墙高每隔60cm埋设两根φ6程度拉筋与构造柱连接。
4、配制砂浆：设计要求的砂浆标为： M5混合砂浆已由实验室确定出具配合比采用重量比计量精度为水泥±2砂、砂浆王为±5以内采用机械搅拌搅拌时间不小于1.5min。
5、铺砂浆：将搅拌好的砂浆通过吊斗、灰车运至砌筑地点在砌块就位前用大铲进展分块铺灰铺灰长度不得超过600mm。
6、砌块就位与校正：砌块砌筑前应适量浇水潮湿。去除砌块外表的杂物前方可吊运砌筑就位应先远后近先外后内每层开场时应先从转角处或砌块定位处砌一层校正一层层层拉线控制砌体标高和墙体平整度。砌块就位时应防止偏心使砌块能程度下落用人手扶控制对准位置缓慢下落用大铲微撬用挂线板挂直、校正为止。
7、砌筑镶砖：底层踢脚部位必须用沙灰砖镶砌层；加气混凝土砌块墙砌至接近梁、板底时应留一定空隙待墙体砌筑完并至少间隔7天后再将其用沙灰砖斜砌完好。顶砖镶砌不得使用半砖灰缝必须灌实不得干后有裂缝产生。
8、竖缝灌砂浆：每砌一层砌块就位校正后用砂浆灌垂直缝随后用灰浆进展勾缝深度为3~5mm.。
9、外墙窗采用100mm厚的窗台梁配筋3Φ6Φ6＠200；与柱连接锚拉。
10、墙体拉结筋长度：框架柱时不小于700mm且应大于墙长的1/5；构造柱压墙1m锚入构造柱内。
11、内墙门垛小于600时应采用砼构造柱。
12、凡不到顶的隔断上部应设钢筋砼压顶并与墙或柱连接锚接。
13、内隔墙门洞口宽1.2m或墙厚小于125时门垛两侧各放置3块砼块并放置2Φ6拉结筋长500mm。
14、填充墙外转角处设构造柱 ；窗间墙设构造柱；挑梁端部填充墙内设构造柱；无约束的墙端部设置构造柱。
〔四〕质量
保证工程
1、使用的砌块及原材料其技术性能、强度、品种必须符合设计要求并有出厂合格证试验工程必须符合。
2、砂浆的品种、强度等级必须到达设计要求按规定制作试块试压强度不得低于设计强度。
根本工程
1、砌体错缝应符合规定不得出现竖向通缝压缝尺寸应到达要求。
2、转角处、交接处必须同时砌筑必须留槎时应留斜槎灰缝均匀一致。
3、砌筑砂将应实砌块应平顺不得出现破槎、松动。
4、锚拉筋规格、根数、间距、位置、长度应符合要求。
允许偏向工程
项 目 允许偏向〔mm〕
轴线位置 10
标 高 ±10
垂 直 度 5
外表平整度 8
程度灰缝厚度 +5、-5
垂直缝宽度 +5、-5
技术负责人

交底人

承受人

技 术 交 底 记 录

年 月 日
郑州工程质量监视站监制
