中海石油惠州炼油项目工程测量专业监理实施细则.doc

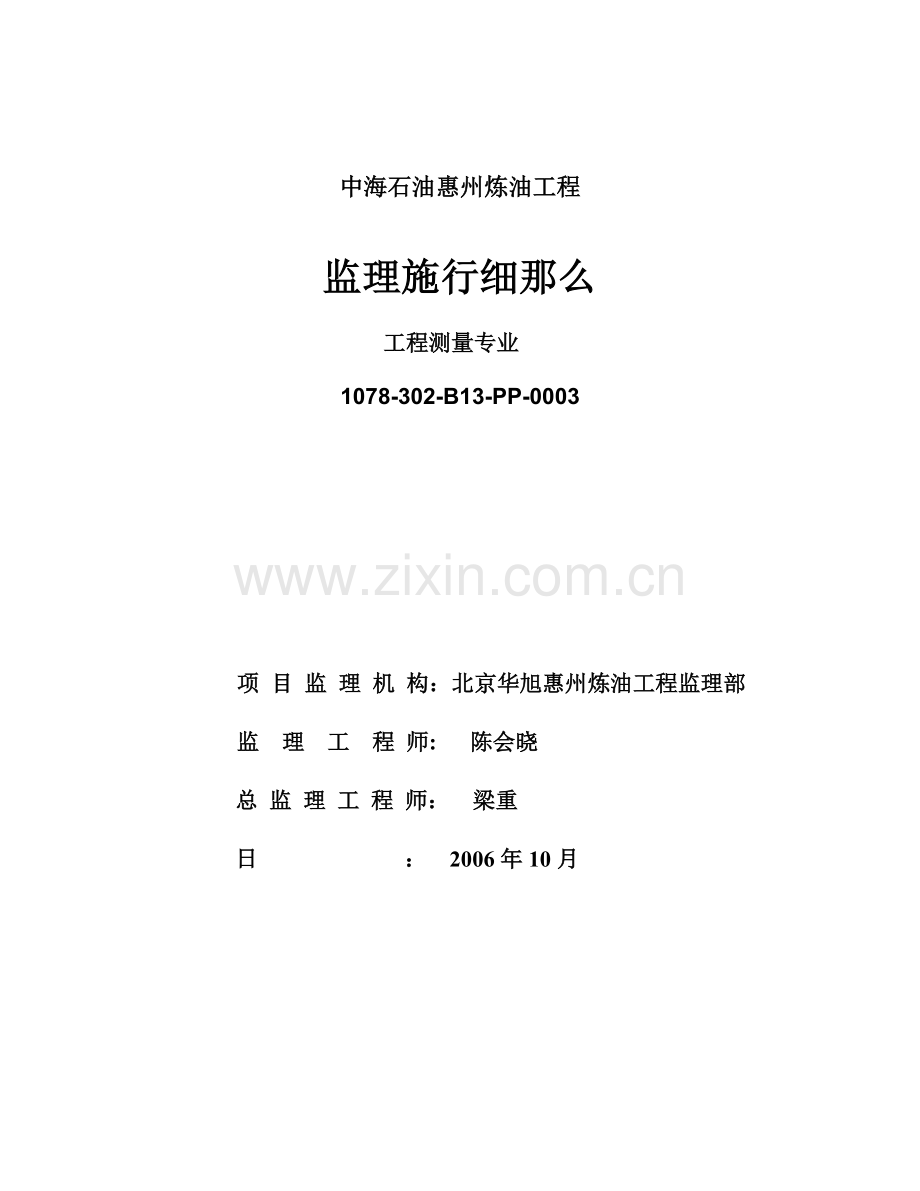

中海石油惠州炼油工程

监理施行细那么

工程测量专业

1078-302-B13-PP-0003

项 目 监 理 机 构：北京华旭惠州炼油工程监理部
监 理 工 程 师: 陈会晓
总 监 理 工 程 师： 梁重
日 ： 2006年10月

1目的 3
2 编制根据 3
3 适用范围 3
4 工程概况 3
5 测量监理工作的主要内容 4
6测量监理工作 4
7施工测量准备阶段的控制 5
8施工测量施行阶段的控制 6
9施工测量的事后控制 7
10示范用表 7
11其它事项 8

1目的
为中海油惠州工程施工测量理保证施工测量及时、准确、顺利进展制订本细那么。
2 编制根据
3.1?监理合同?和?监理规划?；
3.2 设计；
3.3 本工程的施工承包合同和已批准的施工组织设计；
3.2?工程测量?(GB50026-93)；
3.3?全球定位系统〔GPS〕测量?〔GB/T18314—2001〕；
3.4 本工程施工适用的其他现行、、规程。
3 适用范围
适用于中海油惠州炼油工程第五标段工程施工测量。
4 工程概况
4.1 概况
本工程位于广东惠州大亚湾经济技术开发区紧邻中海壳〔CSPC〕厂区占地面积2.6平方公里,有北厂区、南厂区、火炬区三个区域组成。监理工作范围为中海油惠州炼油工程第五标段。
本标段包括：公用工程、工艺网、厂外控制系统、电信工程、火炬设施等共计21个工程。最早开工工程是全厂给排水及消防网〔302〕/全厂系统道路〔201〕于2006年10月25日开工。最后完工工程是火灾及电视监控系统〔403/404〕工程完工日是2008年3月15日。总工为508天。
4.2 工程特点
工程施工现场分散、战线长、范围广、内容多；给测量施工理、监理工作增加难度。
5 测量监理工作的主要内容
5.1协助业主完成工程现场测量控制点的查勘确认审核施工准备阶段提供的测量技术总结及成果资料必要时组织对起始点位的复测、抽测工作；
5.2审核承包的测量方案对承包设置的临时测量控制点、控制网组织进展检查、复核和复测同时监视承包对测量控制网点进展妥善保护。要求承包建立定复测制度对其施行情况进展检查；
5.3审核检查承包进场的测量人员资质及仪器设备是否与书相符。不能满足工程施工要求的测量人员及仪器限予以撤换其使用的仪器应按行业规定按时检查对精度不符合要求的仪器不允许使用；
5.4审核检查承包制定的测量工作方案、放样技术方案及落实情况对重要部位的施工放样进展现场旁站及实测查验。对于承包在施工测量中存在的问题及时发出监理。
6测量监理工作
测量监理工作、对工程质量进展控制主要采用旁站和实际测量来进展。主要工程的实际测量工作根据本工程的?施工测量放线统一复核理规定?将统一有业主指定的复核进展。
6.1旁站检查是指根据工程施工难度、复杂性及稳定程度可采用全过程旁站、局部时间旁站和检查抽查三种形式；
对于容易产生错误、产生错误时难以补救的局部及隐蔽工程等进展旁站检查;
检查作用是控制测量作业过程中的作业、使用仪器、操作人员、计算等是否符合和技术规定以及批准的施工方案也可采用目测和巡检来进展。
6.2实际测量是指在旁站检查的根底上用测量仪器工具对工程建立工程的建筑物的几何形状、几何尺寸、位置、高程等进展复核校对这是质量控制的重要手段。
6.2.1检查是现场对施工承包的测量成果进展仪器检测(即所谓的仪检)和室内对计算数据进展复算。
作用是保证各项建筑物的几何尺寸、平面位置、高程、几何形状的绝对准确。
6.3本工程的工程施工测量放线将严格按照工程建立组编制的?施工理程序?中的?施工测量放线统一复核理规定?中的程序及详细要求执行。
7施工测量准备阶段的控制
7.1 承包应装备专职测量人员、配置满足工程需要的施工测量器具；建立健全的质量理体系、对施工测量施行分级理；
7.2 测量作业进场要求
承包应至少装备2名具有有效书的专职测量人员报监理部审查、业主〔PMT〕确认并备案；
承包应向工程监理部提交测量仪器的的型、法定部门有效的检定证书报监理部审查、业主〔PMT〕确认并备案；
7.3 测量作业施工准备要求
承包进场后应与业主、监理部获得联络从建立处获得厂区控制网点测设成果并进展现场“交点〞；明确厂区控制网点所在位置及其相应坐标、标高并以此作为施工测量的基准；
7.3.2承包应对建立给定的厂区控制网点应进展复核并将复测结果报监理部审核经批准后施工始能据以进展准确的测量放线建立施工测量控制网并应对其正确性负责同时做好桩基的保护；
7.3.3当厂区控制网不能满足建筑物、构筑物施工控制测量的需要时施工专职测量人员应另测设施工需用的临时施工控制网经监理部组织复核复核后,加固为半永久性控制桩。
7.4 其它要求
承包应在建筑工程施工组织设计、工业安装工程施工方案中明确施工测量的技术要求如有需要那么另编制专项施工测量技术方案；
承包人因施工需要所加的水准点、平面控制点必须进展实测其闭合差必须符合要求并报监理工程师复核审批。未经监理审核的控制网点不得在施工中使用。
承包人在施工现场加的平面控制网〔点〕及水准网〔点〕应满足以下要求：
〔1〕加平面控制网〔点〕布设：本工程按Ⅱ级导线测量精度布设平面控制网其主要技术要求见下表：

导线
长度
平均
边长
测角
中误差
测距
中误差
测距相
对中误差
角度测回数
方位角
闭合差
相对
闭合差
DJ2
DJ6
≤2.4mm
0.25KM
±8″
15mm
≤1╱14000
1
3
±16″√n
≤1╱10000

〔2〕加水准网〔点〕布设：本工程主要按四等水准测量精度布设水准测量的主要技术要求：

等
级
高差
中误差/KM
道路
长度
〔KM〕
仪器
型
水准尺
观测次数
往返交差、附和或环线闭和差
点联测
附和或环线
平地〔㎜〕
山地〔㎜〕
二等
2
——
DS1
因瓦
往返各一次
往返各一次
4√L
——
三等
6
≤50
DS1
因瓦
往返各一次
往一次
12√L
4√n
DS3
双面
往返各一次
四等
10
≤16
DS3
双面
往返各一次
往一次
20√L
6√n
五等
15
——
DS3
单面
往返各一次
往一次
30√L
——

7.4.4施工测量应具备的资料包括：总平面图建筑物的设计与说明建筑物、构筑物的轴线平面图建筑物的根底平面图设备的根底图土方的开挖图建筑物的构造图网图等设计资料与变更等；
8施工测量施行阶段的控制
8.1承包人应定对平面控制网〔点〕及水准点进展复核测量并及时向监理提交复验资料。出现“废点〞经共同认定后应及时覆盖报废以防错用。
8.2地下道工程
8.2.1 施工专职测量人员应在沟开挖前进展沟的轴线定位测量填写?工程质量报验单?并附?定位测量成果记录?、?标高测量成果记录?、提早24 小送业主、监理部；经测量工程师组织复测检查、签认合格后施工方可进展沟开挖。
8.2.2 钢筋混凝土道平基浇筑后施工专职测量人员应在平基上标出道轴线及井位填写?工程质量报验单?并附?定位测量成果记录?、?标高测量成果记录?提早24 小送业主、监理部；经复测检查签认合格后施工方可进展钢筋混凝土道铺设。
8.2.3 直埋的钢、铸铁、钢塑等在回填土隐蔽前(系统试验前检查时)施工专职测量人员应对道轴线、顶标高及阀门位置进展复测填写?工程质量报验单?并附?定位测量成果记录?、?标高测量成果记录?提早24 小送业主、监理部；经复测检查签认合格后施工方可进展回填土和系统试验。
8.3 根底工程(包括道路、地坪)
8.3.1 基槽开挖前施工专职测量人员应进展根底(或道路、地坪)施工放样填写?工程质量报验单?并附?定位测量成果记录?、?标高测量成果记录?、提早24小送业主、监理部；经测量工程师组织复测检查、签认合格后施工方可进展基槽开挖。
8.3.2 根底垫层浇筑后施工专职测量人员应在垫层上标出根底轴线填写?工程质量报验单?并附?定位测量成果记录?、?标高测量成果记录?提早24 小送业主、监理部；经测量工程师组织复测检查签认合格后施工方可进展根底的支模、绑筋。当根底无垫层时或道路、地坪基槽开挖后施工专职测量人员应对基槽(坑)的轴线和底标高进展复测提早24 小送业主、监理部土建专业人员基槽(坑)验收?工程质量报验单?附?定位测量成果记录?、?标高测量成果记录?业主、监理部、承包相关人员共同参加基槽(坑)验收对基槽(坑)的轴线和底标高进展复测检查签认。
8.3.3根底施工放样应放出建筑物物或构造轮廓线、轴线、基槽开挖边界限等并设置标志桩或洒灰线；上部构造构造施工放样应在表层用墨线弹出轴线和轮廓线；标高应用标志线和标志点。
8.4 承包专职测量人员应积极协助土建专业人员进展预埋地脚螺栓的定位检查。
8.5当根底有沉降观测要求时承包专职测量人员应按观测的次数与时间要求及时进展观测填写?工程质量报验单?、并附?根底沉降观测记录?提早24 小送业主〔PMT〕和监理部由三方相关人员共同复测检查签认。
8.6根底工程验收时监理部组织相关员对画定的设备根底轴线和标高基准线进展复核确认。
8.7 对于构造、构件、机械等安装工程当相关专业人员需要协助时专职测量人员应积极予以协助。
9施工测量的事后控制
9.1承包所有的测量工作均应完好记录并可追溯；
9.2承包应及时搜集、整理测量放样资料并按规定分类归档、编入“工程开工资料〞内。无测量放样资料或测量放样资料不齐全者不得进展开工验收。
10示范用表
本细那么中提到的所有用表均采用业主发布的?施工理用表?〔RP-000-CM-MD-0005〕中样表。
11其它事项
11.1当监理方或委托指定的复核的检测结果与施工承包的提供成果不一致时或达不到要求时以监理方或委托、指定的复核的检测结果(经监理方核实后)为准。
11.2专职测量人员应加强对相关施工图坐标、标高的校对如有异议应及时向监理部提交联络进展确认；防止因设计标注错误而出现施工测量过失。
11.3所有施工人员应增强对厂区建筑方格网点和施工测量控制桩的保护意识未经有关专职测量人员的答应任何人不得擅自处理。一旦发生碰损必须立即告知有关专职测量人员防止由此产生施工测量失误。
11.4为了保证施工测量报验点检查顺利而及时地进展施工应积极创造条件一方面施工测量技术要求必须清楚所根据的适用必须明确；一方面要在自检合格的根底上报验提交的施工测量记录齐全、明晰、计算准确；一方面要安排适量的施工人员积极配合及时去除有碍测量的障碍物。
