塑料材料性能(相当全).docx

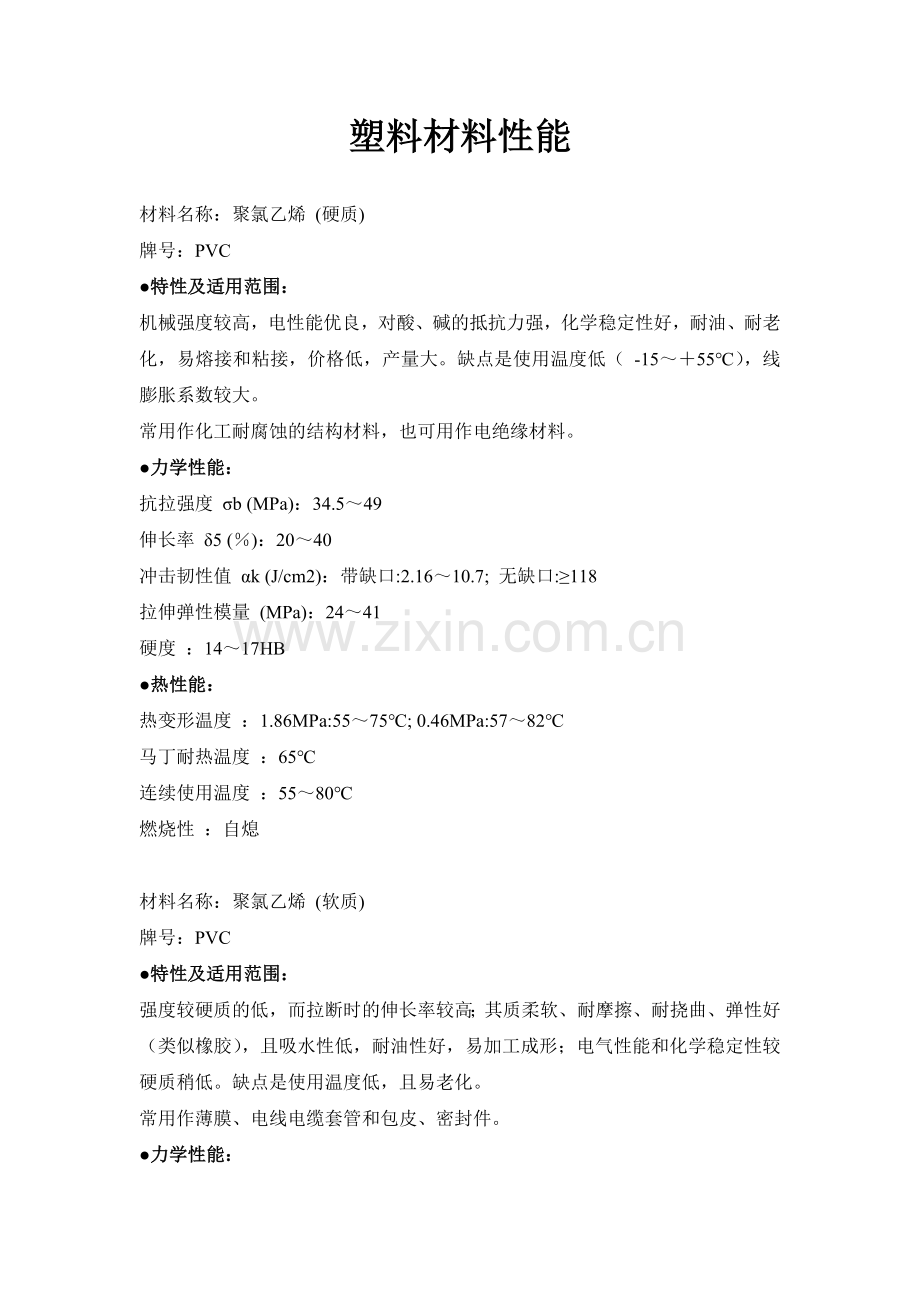

塑料材料性能

材料名称：聚氯乙烯 (硬质)
牌号：PVC
●特性及适用范围：
机械强度较高，电性能优良，对酸、碱的抵抗力强，化学稳定性好，耐油、耐老化，易熔接和粘接，价格低，产量大。缺点是使用温度低（ -15～＋55℃），线膨胀系数较大。
常用作化工耐腐蚀的结构材料，也可用作电绝缘材料。
●力学性能：
抗拉强度 σb (MPa)：34.5～49
伸长率 δ5 (％)：20～40
冲击韧性值 αk (J/cm2)：带缺口:2.16～10.7; 无缺口:≥118
拉伸弹性模量 (MPa)：24～41
硬度 ：14～17HB
●热性能：
热变形温度 ：1.86MPa:55～75℃; 0.46MPa:57～82℃
马丁耐热温度 ：65℃
连续使用温度 ：55～80℃
燃烧性 ：自熄

材料名称：聚氯乙烯 (软质)
牌号：PVC
●特性及适用范围：
强度较硬质的低，而拉断时的伸长率较高；其质柔软、耐摩擦、耐挠曲、弹性好（类似橡胶），且吸水性低，耐油性好，易加工成形；电气性能和化学稳定性较硬质稍低。缺点是使用温度低，且易老化。
常用作薄膜、电线电缆套管和包皮、密封件。
●力学性能：
抗拉强度 σb (MPa)：10.3～24.1
伸长率 δ5 (％)：200～450
冲击韧性值 αk (J/cm2)：无缺口:3.9～11.8
硬度 ：20～30D
●热性能：
马丁耐热温度 ：40～70℃
连续使用温度 ：55～80℃
燃烧性 ：缓慢至自熄

材料名称：聚乙烯 (低压)
牌号：PE
●特性及适用范围：
又称高密度聚乙烯，使用较广，无毒无味，使用温度可大于80～100 ℃；耐寒性好，在-70℃时仍有柔软性； 化学稳定性高，耐磨性好，刚性、硬度较高，介电性能突出，吸水性极小。缺点是机械强度不高，质较软，不能承受高的载荷。
常用作高频、水底及一般电缆的包皮、耐腐蚀件、耐磨、耐腐蚀涂层、一般机械结构零件。
●力学性能：
抗拉强度 σb (MPa)：6.9～23.5
伸长率 δ5 (％)：60～650
冲击韧性值 αk (J/cm2)：带缺口:≈27; 无缺口:不断
拉伸弹性模量 (MPa)：1.18～9.32
硬度 ：35～40R
●热性能：
热变形温度 ：1.86MPa:30～55℃; 0.46MPa:60～82℃
维卡耐热温度 ：121～127℃
连续使用温度 ：121℃
燃烧性 ：慢

材料名称：聚乙烯 (超高分子量)
牌号：PE
●力学性能：
抗拉强度 σb (MPa)：29.4～33.3
伸长率 δ5 (％)：400～480
冲击韧性值 αk (J/cm2)：带缺口:＞80; 无缺口:186～216(未断)
拉伸弹性模量 (MPa)：6.67～9.32
硬度 ：≤38
●热性能：
热变形温度 ：1.86MPa:40～50℃
燃烧性 ：慢

材料名称：聚乙烯 (玻璃纤维增强)
牌号：PE
●力学性能：
抗拉强度 σb (MPa)：≥75.5
伸长率 δ5 (％)：3.5
冲击韧性值 αk (J/cm2)：无缺口:≥23.6
拉伸弹性模量 (MPa)：≥61.8
●热性能：
热变形温度 ：1.86MPa:126℃

材料名称：聚丙烯 (纯料)
牌号：PP
●特性及适用范围：
密度小，是常用塑料中材质最轻的。强度、硬度、刚性和耐热性均优于低压聚乙烯，可在100～120℃长期使用。几乎不吸水，并有较好的化学稳定性，高频电性能优良且不受湿度影响，成型容易。但低温发脆，不耐磨，易老化，成型收缩率大。
常用作一般机械零件、耐腐蚀件、高频绝缘材料和电缆电线包皮等
●力学性能：
抗拉强度 σb (MPa)：34.3～39.2
伸长率 δ5 (％)：200～700
冲击韧性值 αk (J/cm2)：带缺口:2.16～4.9; 无缺口:不断
拉伸弹性模量 (MPa)：10.8～15.7
硬度 ：95～105R
●热性能：
热变形温度 ：1.86MPa:55～65℃; 0.46MPa:99～116℃
马丁耐热温度 ：100℃
维卡耐热温度 ：145℃
连续使用温度 ：121℃
燃烧性 ：自熄

材料名称：聚丙烯 (玻璃纤维增强)
牌号：PP
●力学性能：
抗拉强度 σb (MPa)：53.9～75.5
伸长率 δ5 (％)：2.0～3.6
冲击韧性值 αk (J/cm2)：带缺口:8.8～11.8
拉伸弹性模量 (MPa)：31.4～61.8
硬度 ：≤94R
●热性能：
热变形温度 ：1.86MPa:115～155℃
连续使用温度 ：155～165℃

材料名称：聚苯乙烯 (纯料)
牌号：PS
●特性及适用范围：
无色透明，透光率仅次于有机玻璃，着色性好；有一定的机械强度，耐水及耐化学腐蚀性能好，能耐强酸强碱；电绝缘性优良，尤其是高频绝缘性。易于成型，价格低廉。但质脆而硬，不耐冲击，耐热性低（80℃），耐有机溶剂性较差。
主要用于高频绝缘件、透明件、装饰件及耐腐蚀件等。
●力学性能：
抗拉强度 σb (MPa)：34.3～82.4
伸长率 δ5 (％)：1.0～2.5
冲击韧性值 αk (J/cm2)：带缺口:1.37～2.06;无缺口:11.8～15.7
拉伸弹性模量 (MPa)：27.5～41.2
硬度 ：65～80M
●热性能：
热变形温度 ：1.86MPa:65～96℃;0.46MPa:106℃
马丁耐热温度 ：≥56℃
维卡耐热温度 ：80～82℃
连续使用温度 ：60～75℃
燃烧性 ：易燃

材料名称：聚苯乙烯 (改性204)
牌号：PS
●特性及适用范围：
除具有纯料的特性外，冲击强度较高。
主要用于机械结构零件。
●力学性能：
抗拉强度 σb (MPa)：≥49
伸长率 δ5 (％)：12～48
冲击韧性值 αk (J/cm2)：带缺口:10.8～23.1;无缺口:≥15.7
硬度 ：≤10HB
●热性能：
马丁耐热温度 ：75℃
维卡耐热温度 ：110℃
连续使用温度 ：60～96℃
燃烧性 ：易燃

材料名称：聚苯乙烯 (玻璃纤维增强)
牌号：PS
●力学性能：
抗拉强度 σb (MPa)：58.8～103
伸长率 δ5 (％)：0.75～1.10
冲击韧性值 αk (J/cm2)：带缺口:≥3.1
拉伸弹性模量 (MPa)：75.5～83.4
硬度 ：90～95M
●热性能：
热变形温度 ：1.86MPa时:90～105℃
连续使用温度 ：82～93℃
燃烧性 ：易燃

材料名称：聚甲基丙烯酸甲酯 (浇注料)
牌号：PMMA
●特性及适用范围：
又称有机玻璃，透光性好，可透过99％以上的太阳光，着色性佳。有一定的强度，比普通玻璃高7～8倍。耐紫外线及大气老化，耐腐蚀，电绝缘性好，可在－60～＋ 100℃下使用。在一定条件下尺寸稳定易成型。但质脆，易溶于有机溶剂中，作为透光材料时，表面硬度不够，易擦伤起毛。
主要用作透明件、装饰件。
●力学性能：
抗拉强度 σb (MPa)：54.9～79.6
伸长率 δ5 (％)：3.5～7
冲击韧性值 αk (J/cm2)：带缺口:2.14～2.65
拉伸弹性模量 (MPa)：24～31
硬度 ：80～100M
●热性能：
热变形温度 ：1.86MPa:95℃
连续使用温度 ：65～90℃
燃烧性 ：慢

材料名称：聚甲基丙烯酸甲酯 (模塑料)
牌号：PMMA
●特性及适用范围：
又称有机玻璃，透光性好，可透过99％以上的太阳光，着色性佳。有一定的强度，比普通玻璃高7～8倍。耐紫外线及大气老化，耐腐蚀，电绝缘性好，可在－60～＋ 100℃下使用。在一定条件下尺寸稳定易成型。但质脆，易溶于有机溶剂中，作为透光材料时，表面硬度不够，易擦伤起毛。
主要用作透明件、装饰件。
●力学性能：
抗拉强度 σb (MPa)：48.1～75.5
伸长率 δ5 (％)：3～10
冲击韧性值 αk (J/cm2)：带缺口:1.6～2.65; 无缺口:9.8～11.8
拉伸弹性模量 (MPa)：≥30.9
硬度 ：≤18HB
●热性能：
热变形温度 ：1.86MPa:95℃; 0.46MPa:74～107℃
马丁耐热温度 ：65℃
维卡耐热温度 ：≥110℃
连续使用温度 ：65～90℃
燃烧性 ：慢

材料名称：聚甲基丙烯酸甲酯 (改性 372号模塑料)
牌号：PMMA
●力学性能：
抗拉强度 σb (MPa)：49～58.8
伸长率 δ5 (％)：4～5
冲击韧性值 αk (J/cm2)：带缺口:1.6～2.65; 无缺口:≥11.8
拉伸弹性模量 (MPa)：31～34
硬度 ：≤10HB
●热性能：
热变形温度 ：1.86MPa:85～99℃; 0.46MPa:115℃
马丁耐热温度 ：≥60℃
维卡耐热温度 ：≥110℃
连续使用温度 ：≤110℃
燃烧性 ：慢

材料名称：聚甲醛 (均聚型)
牌号：POM
●特性及适用范围：
综合性能良好，耐疲劳性尤为突出，是热塑性工程塑料中最高的。可在－40～＋100 ℃温度范围内长期使用；摩擦系数低而稳定，在干摩擦时可与尼龙媲美；吸水性小，尺寸稳定性好，价格便宜；能耐一般化学药品和溶剂，电性能好。但加热易分解，成型收缩率大，成型较尼龙困难。
主要用于一般机械结构件、减摩耐摩及传动件、电气绝缘件及灭弧室、耐腐蚀件及化工容器。
●力学性能：
抗拉强度 σb (MPa)：65.7～75.5
伸长率 δ5 (％)：15～25
冲击韧性值 αk (J/cm2)：带缺口:6.47～6.87; 无缺口:88～108
拉伸弹性模量 (MPa)：≥36
硬度 ：90～94M
●热性能：
热变形温度 ：1.86MPa:124℃; 0.46MPa:170℃
马丁耐热温度 ：60～64℃
维卡耐热温度 ：154℃
连续使用温度 ：≤90℃
燃烧性 ：缓慢

材料名称：聚甲醛 (共聚型)
牌号：POM
●特性及适用范围：
较均聚型的热稳定性好，但强度稍低。
主要用于一般机械结构件、减摩耐摩及传动件、电气绝缘件及灭弧室、耐腐蚀件及化工容器。
●力学性能：
抗拉强度 σb (MPa)：53～68.7
伸长率 δ5 (％)：60～75
冲击韧性值 αk (J/cm2)：带缺口:6.47～8.83; 无缺口:35～118
拉伸弹性模量 (MPa)：≥28
硬度 ：78～80M
●热性能：
热变形温度 ：1.86MPa:110～157℃; 0.46MPa:158℃
马丁耐热温度 ：57～75℃
维卡耐热温度 ：148～153℃
连续使用温度 ：≤104℃
燃烧性 ：缓慢

材料名称：聚甲醛 (玻璃纤维增强)
牌号：POM
主要用于一般机械结构件、减摩耐摩及传动件、电气绝缘件及灭弧室、耐腐蚀件及化工容器。
●力学性能：
抗拉强度 σb (MPa)：≥123.6
伸长率 δ5 (％)：3～4
冲击韧性值 αk (J/cm2)：带缺口:79.4
拉伸弹性模量 (MPa)：≥82.4
硬度 ：75～90M
●热性能：
热变形温度 ：1.86MPa:150～175℃
马丁耐热温度 ：130℃
连续使用温度 ：80～100℃

材料名称：聚甲醛 (F-4填充)
牌号：POM
●特性及适用范围：
用聚四氟乙烯填充后的减摩耐磨性能更好。
主要用于一般机械结构件、减摩耐磨及传动件、电气绝缘件及灭弧室、耐腐蚀件及化工容器。
●力学性能：
抗拉强度 σb (MPa)：23℃:≥47.4
伸长率 δ5 (％)：23℃:≥12
冲击韧性值 αk (J/cm2)：带缺口:3.7
硬度 ：≤78M
●热性能：
热变形温度 ：1.86MPa:100℃
连续使用温度 ：90℃

材料名称：聚酰胺 (尼龙6)
牌号：PA
●特性及适用范围：
具有较高的拉伸强度、硬度及疲劳强度，良好的冲击韧性、弹性，耐油性、耐磨性及自润滑性优良。但吸湿性大，尺寸稳定性差，且随湿含量与温度的升高，强度明显下降，而冲击强度有所提高。
主要用于一般机械结构件、减摩耐磨件及传动件、高压耐油密封圈、喷涂金属表面及防腐耐磨涂层。如轴承、凸轮、滚子、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：72.6～76.5
伸长率 δ5 (％)：150～250
冲击韧性值 αk (J/cm2)：带缺口:≥3.0; 无缺口:≥5.3
拉伸弹性模量 (MPa)：25.5～27.5
硬度 ：≤12.7HB
●热性能：
热变形温度 ：1.86MPa:55～58℃; 0.46MPa:149～185℃
马丁耐热温度 ：40～50℃
维卡耐热温度 ：160～180℃
连续使用温度 ：80～120℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙66,未增强)
牌号：PA
●特性及适用范围：
具有较高的拉伸强度、硬度及疲劳强度，良好的冲击韧性、弹性，耐油性、耐磨性及自润滑性优良。但吸湿性大，尺寸稳定性差，且随湿度与温度的升高，强度明显下降，而冲击强度有所提高。
主要用于一般机械结构件、减摩耐磨件及传动件、高压耐油密封圈、喷涂金属表面及防腐耐磨涂层。如轴承、凸轮、滚子、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：73.6～81.4
伸长率 δ5 (％)：60～200
冲击韧性值 αk (J/cm2)：带缺口:≥3.8; 无缺口:5.3～10.6
拉伸弹性模量 (MPa)：27.5～31.2
硬度 ：≤13HB
●热性能：
热变形温度 ：1.86MPa:66～86℃; 0.46MPa:182～185℃
马丁耐热温度 ：50～60℃
维卡耐热温度 ：220～230℃
连续使用温度 ：80～120℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙66,玻璃纤维增强)
牌号：PA
●特性及适用范围：
具有较高的拉伸强度、硬度及疲劳强度，良好的冲击韧性、弹性，耐油性、耐磨性及自润滑性优良。但吸湿性大，尺寸稳定性差，且随湿度与温度的升高，强度明显下降，而冲击强度有所提高。
主要用于一般机械结构件、减摩耐磨件及传动件、高压耐油密封圈、喷涂金属表面及防腐耐磨涂层。如轴承、凸轮、滚子、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：96.5～212.8
伸长率 δ5 (％)：1.5～2.5
冲击韧性值 αk (J/cm2)：带缺口:11.8～26.8,无缺口:≥20.6
拉伸弹性模量 (MPa)：59～124
硬度 ：≤94M
●热性能：
热变形温度 ：1.86MPa:110℃; 0.46MPa:230～250℃
连续使用温度 ：85～150℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙9)
牌号：PA
●特性及适用范围：
无臭、无味、无毒、抗霉菌。具有较高的强度和良好的冲击韧性，有一定的耐热性，可在 100℃下使用；耐油性、耐磨性及自润滑性优良，摩擦系数小，其制品有良好的消音性，运转时噪声小。能耐弱酸弱碱及一般溶剂。但热导率低、热膨胀大，有冷流性及较高的吸水性和模型收缩率。
主要用于一般机械结构件、减摩耐磨件及传动件、高压耐油密封圈、喷涂金属表面及防腐耐磨涂层。如轴承、凸轮、滚子、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：56.9～63.7
伸长率 δ5 (％)：≥182
拉伸弹性模量 (MPa)：9.8～11.8
硬度 ：≤12.5HB
●热性能：
马丁耐热温度 ：46～50℃
维卡耐热温度 ：160℃
连续使用温度 ：85～120℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙610)
牌号：PA
●特性及适用范围：
无臭、无味、无毒、抗霉菌。具有较高的强度和良好的冲击韧性，有一定的耐热性，可在 100℃下使用；耐油性、耐磨性及自润滑性优良，摩擦系数小，其制品有良好的消音性，运转时噪声小。能耐弱酸弱碱及一般溶剂。但热导率低、热膨胀大，有冷流性及较高的吸水性和模型收缩率。
主要用于一般机械结构件、减摩耐磨件及传动件、高压耐油密封圈、喷涂金属表面及防腐耐磨涂层。如轴承、凸轮、滚子、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：58.8～68.7
伸长率 δ5 (％)：100～240
冲击韧性值 αk (J/cm2)：带缺口:3.43～5.39; 无缺口:≥6.37
拉伸弹性模量 (MPa)：≥22.6
硬度 ：≤12.4HB
●热性能：
热变形温度 ：1.86MPa:51～56℃; 0.46MPa:149℃
马丁耐热温度 ：51～56℃
维卡耐热温度 ：195～205℃
连续使用温度 ：80～120℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙1010, 未增强)
牌号：PA
●特性及适用范围：
拉伸强度、弹性模量及耐热性不如聚酰胺6 和聚酰胺66，但易于加工，具有吸湿性低、尺寸稳定性较好、冲击强度较高、电性能稳定、耐寒性较好等优点。
主要用于机械、化学及电气零件，例如轴承、轴承保持器、螺钉、螺帽、垫圈、输油管、储油容器等。
●力学性能：
抗拉强度 σb (MPa)：49～58.8
伸长率 δ5 (％)：50～250
冲击韧性值 αk (J/cm2)：带缺口:3.9～4.9; 无缺口:不断
拉伸弹性模量 (MPa)：9.8～15.7
硬度 ：≤11.2HB
●热性能：
热变形温度 ：1.86MPa:45℃
马丁耐热温度 ：42～48℃
维卡耐热温度 ：123～190℃
连续使用温度 ：80～120℃
燃烧性 ：自熄

材料名称：聚酰胺 (尼龙1010, 玻璃纤维增强)
牌号：PA
●特性及适用范围：
玻璃纤维加入后机械强度、耐热性和耐疲劳性明显提高，拉伸强度、弹性模量能提高 2～3 倍，热变形温度可从50～60℃提高到 170～190 ℃，蠕变下降，寿命提高，还能使热膨胀系数、吸水率与成型收缩率等均大大降低，尺寸稳定性明显提高，从而扩大了使用范围
主要用于电动工具外壳、纺织机械、印染机械等各种轻工机械设备的零件等。
●力学性能：
抗拉强度 σb (MPa)：67.7～176.5
冲击韧性值 αk (J/cm2)：带缺口:≥8.34
拉伸弹性模量 (MPa)：86～128
硬度 ：12～15HB
●热性能：
热变形温度 ：1.86MPa:180℃
马丁耐热温度 ：90～180℃
燃烧性 ：自熄

材料名称：聚酰胺 (单体浇注尼龙或称MC尼龙)
牌号：PA
●特性及适用范围：
和一般注塑成型的尼龙 6、66、610 及1010等相比，生产周转率快、设备简单、不受成型工艺装备条件的限制，故最适宜制作大型工件；同时机械强度高、热变形温度高、吸水性低、线膨胀系数小，电性能及耐磨性好，但抗冲击性较差。一般不宜作为电气绝缘材料使用。
主要用于大型减摩、耐磨传动零件等，如大型凿轮、阀门、导轨、工程机械中的齿轮、蜗轮等。
●力学性能：
抗拉强度 σb (MPa)：76～95.1
冲击韧性值 αk (J/cm2)：带缺口:2.65～4.4; 无缺口:510～628
拉伸弹性模量 (MPa)：≥35
硬度 ：14～21HB
●热性能：
热变形温度 ：1.86MPa:94℃; 0.46MPa:205℃
马丁耐热温度 ：55℃
维卡耐热温度 ：150～220℃
连续使用温度 ：80～130℃
燃烧性 ：自熄

材料名称：聚酰胺 (芳香尼龙)
牌号：PA
●特性及适用范围：
是聚酰胺中耐热性最好的，能在 200℃高温下长期使用；耐酸、耐碱，且高能量的β或γ射线；刚性强，耐摩擦力好并具有自熄性，还有突出的电绝缘性，高湿度下不变。
主要用于耐高温机械零件，防原子能辐射件，Ｈ级绝缘材料。
●力学性能：
抗拉强度 σb (MPa)：78.5～117.7
伸长率 δ5 (％)：≥5.0
冲击韧性值 αk (J/cm2)：带缺口:19.6～34.3
硬度 ：≤110M
●热性能：
维卡耐热温度 ：270℃
连续使用温度 ：≤200℃
燃烧性 ：自熄

材料名称：聚碳酸酯 (纯料)
牌号：PC
●特性及适用范围：
综合性能优良，突出的抗冲击强度和抗蠕变性；可在－60～＋120 ℃温度内长期使用，吸水性低，尺寸稳定性好，成型收缩率低；电绝缘性优良，无色透明，着色性佳。但自润滑性差，耐磨性低于尼龙，不耐碱、酮、胺及芳香烃，有应力开裂倾向。
主要用于仪器仪表零件、耐冲击件、透明件、绝缘件及广泛用于制作传递中小负荷的传动件，如齿轮、齿条、轴承和泵叶轮等，同时在飞机制造中得到比较广泛的应用。
●力学性能：
抗拉强度 σb (MPa)：64.7～68.7
伸长率 δ5 (％)：80～100
冲击韧性值 αk (J/cm2)：带缺口:63.7～85.3;无缺口:不断
拉伸弹性模量 (MPa)：21.6～24.5
硬度 ：9.7～10.4HB
●热性能：
热变形温度 ：1.86MPa:132～138℃; 0.46MPa:140～145℃
马丁耐热温度 ：116～129℃
维卡耐热温度 ：152～162℃
连续使用温度 ：120～130℃
燃烧性 ：自熄

材料名称：聚碳酸酯 (玻璃纤维增强)
牌号：PC
●特性及适用范围：
玻璃纤维加入后能明显改善聚碳酸酯的疲劳强度和提高耐应力开裂性能、增强拉伸强度、弹性模量、弯曲强度、压缩强度以及耐热性等均有较大幅度的提高，线膨胀系数、成型收缩率降低。但冲击强度下降60％～70％，同时制品失去透明性。
主要用于制作接线板、插头、线圈架、端子板、管座、壳体、安全帽、汽车及其他车用零部件，齿轮、齿条和蜗杆等传动件。
●力学性能：
抗拉强度 σb (MPa)：96.1～145.1
伸长率 δ5 (％)：1～5
冲击韧性值 αk (J/cm2)：带缺口:9.6～16;无缺口:≥63.7
拉伸弹性模量 (MPa)：69～118
硬度 ：≤12.8HB
●热性能：
热变形温度 ：1.86MPa:143～149℃; 0.46MPa:150～155℃
马丁耐热温度 ：150～152℃
维卡耐热温度 ：170℃
连续使用温度 ：132～149℃
燃烧性 ：自熄

材料名称：聚对苯二甲酸乙二醇酯 (简称线型聚酯，纯料)
牌号：PET
●特性及适用范围：
具有突出的耐磨性，可与尼龙、聚甲醛媲美，韧性与聚甲醛相似，抗蠕变、刚性和尺寸稳定性很高，电性能良好，线膨胀系数小，吸湿性低，耐老化，长期使用温度为－40～＋120 ℃；可耐稀酸、漂白粉、有机溶剂及石油产品，但不耐碱和热水、冲击韧度和热强度差。
主要用于制作减摩耐磨零件、绝缘件、薄膜等。一般用玻璃纤维增强后使用。
●力学性能：
抗拉强度 σb (MPa)：≥78.5
伸长率 δ5 (％)：≥200
冲击韧性值 αk (J/cm2)：带缺口:≥3.92
拉伸弹性模量 (MPa)：≥28.4
●热性能：
连续使用温度 ：120～130℃

材料名称：聚对苯二甲酸乙二醇酯 (模塑料)
牌号：PET
●特性及适用范围：
具有突出的耐磨性，可与尼龙、聚甲醛媲美，韧性与聚甲醛相似，抗蠕变、刚性和尺寸稳定性很高，电性能良好，线膨胀系数小，吸湿性低，耐老化，长期使用温度为－40～＋120 ℃；可耐稀酸、漂白粉、有机溶剂及石油产品，但不耐碱和热水、冲击韧度和热强度差。
主要用于制作减摩耐磨零件、绝缘件、薄膜等。一般用玻璃纤维增强后使用。
●力学性能：
抗拉强度 σb (MPa)：≥71.6
冲击韧性值 αk (J/cm2)：带缺口:3.9～5.3
拉伸弹性模量 (MPa)：≥30.4
硬度 ：≤106M
●热性能：
热变形温度 ：1.86MPa:70～85℃
连续使用温度 ：120～130℃

材料名称：聚对苯二甲酸乙二醇酯 (玻璃纤维增强)
牌号：PET
●特性及适用范围：
玻璃纤维加入后能明显改善疲劳强度和提高耐应力开裂性能、增强拉伸强度、弹性模量、弯曲强度、压缩强度以及耐热性等均有较大幅度的提高，线膨胀系数、成型收缩率降低。
可作高温（H级）高强度绝缘材料。
●力学性能：
抗拉强度 σb (MPa)：132.4～142.2
伸长率 δ5 (％)：1.4～1.5
冲击韧性值 αk (J/cm2)：带缺口:12.3～13.2;无缺口:≥63.7
拉伸弹性模量 (MPa)：58.8～78.5
硬度 ：≤14.5HB
●热性能：
热变形温度 ：1.86MPa:230～245℃
马丁耐热温度 ：130～140℃
连续使用温度 ：180℃
燃烧性 ：徐燃－自熄

材料名称：聚对苯二甲酸丁二醇酯 (增强)
牌号：PET
●特性及适用范围：
耐热性优良，长期使用温度为 120～130 ℃；耐蠕变性优异、吸水率低、尺寸稳定性好，电性能良好；对有机溶剂具有很强的耐应力开裂性能，制品内应力小。但不耐强酸、强碱及苯酚类化学药品，也不能长期经受热水的作用，制品易产生各向异性，缺口冲击强度也不够理想。
●力学性能：
抗拉强度 σb (MPa)：100～120
伸长率 δ5 (％)：1～3
冲击韧性值 αk (J/cm2)：带缺口:7.0～8.5;无缺口:25～35
●热性能：
热变形温度 ：1.85MPa:＞200℃
连续使用温度 ：180℃
燃烧性 ：徐燃－自熄

材料名称：丙烯腈－丁二烯－苯乙烯共聚酯 (中抗冲击型)
牌号：ABS
●特性及适用范围：
综合性能较好，具有高抗冲击韧性和较高机械强度，优良的耐油、耐水性能和化学稳定性，电性能和耐寒性好；尺寸稳定性高，有低的摩擦特性和一定的耐磨性；此外，容易电镀、易于成型，价格低廉。但耐候性差，长期使用容易起层。改性品种有AAS、ACS（耐候性较好）、MBS （透明）
一般用作机械结构零件、减摩耐磨传动零件，低浓度酸碱和溶剂生产的装置、管道和容器。
●力学性能：
抗拉强度 σb (MPa)：41.2～60.8
伸长率 δ5 (％)：5～25
冲击韧性值 αk (J/cm2)：带缺口:≥5.88
拉伸弹性模量 (MPa)：20.6～30.4
硬度 ：108～121R
●热性能：
热变形温度 ：1.86MPa:89～107℃;0.46MPa:98～110℃
连续使用温度 ：71～93℃
燃烧性 ：缓慢

材料名称：丙烯腈－丁二烯－苯乙烯共聚酯 (高抗冲击型)
牌号：ABS
●特性及适用范围：
综合性能较好，具有高抗冲击韧性和较高机械强度，优良的耐油、耐水性能和化学稳定性，电性能和耐寒性好；尺寸稳定性高，有低的摩擦特性和一定的耐磨性；此外，容易电镀、易于成型，价格低廉。但耐候性差、长期使用容易起层。改性品种有AAS、ACS（耐候性较好）、MBS （透明）
一般用作机械结构零件、减摩耐磨传动零件，低浓度酸碱和溶剂生产的装置、管道和容器。
●力学性能：
抗拉强度 σb (MPa)：34.3～43.2
伸长率 δ5 (％)：5～60
冲击韧性值 αk (J/cm2)：带缺口:≥52;无缺口:176.5～186
拉伸弹性模量 (MPa)：15.7～24.5
硬度 ：65～109R
●热性能：
热变形温度 ：1.86MPa:87～103℃;0.46MPa:96～107℃
马丁耐热温度 ：＞50℃
维卡耐热温度 ：71～80℃
连续使用温度 ：71～99℃
燃烧性 ：缓慢

材料名称：丙烯腈－丁二烯－苯乙烯共聚酯 (耐热型)
牌号：ABS
●特性及适用范围：
综合性能较好，具有高抗冲击韧性和较高机械强度，优良的耐油、耐水性能和化学稳定性，电性能和耐寒性好；尺寸稳定性高，有低的摩擦特性和一定的耐磨性；此外，容易电镀、易于成型，价格低廉。但耐候性差、长期使用容易起层。改性品种有AAS、ACS（耐候性较好）、MBS （透明）
一般用作机械结构零件、减摩耐磨传动零件，低浓度酸碱和溶剂生产的装置、管道和容器。
●力学性能：
抗拉强度 σb (MPa)：44.1～55.9
伸长率 δ5 (％)：3～20
冲击韧性值 αk (J/cm2)：带缺口:1.57～3.14
拉伸弹性模量 (MPa)：20.6～29.4
硬度 ：105～116R
●热性能：
热变形温度 ：1.86MPa:96～118℃;0.46MPa:104～121℃
连续使用温度 ：87～110℃
燃烧性 ：缓慢

材料名称：聚苯醚 (又称聚苯撑氧，纯料)
牌号：PPO
●特性及适用范围：
综合性能优良，拉伸强度、刚度、冲击强度、抗蠕变及耐热性较高。能在-127～+121℃温度下长期使用；耐水解，能在 120℃蒸气中蒸煮；耐酸碱，但不耐有机溶剂和老化；电性能优良，受温度及频率影响小；吸水性小，尺寸稳定性、耐磨性好。抗疲劳强度低，不易加工，有应力开裂倾向
一般用作耐热机械零件、减摩耐磨传动零件、医疗器械、电讯器材、电容薄膜、高频印刷电路板等。
●力学性能：
抗拉强度 σb (MPa)：65.2～75.5
伸长率 δ5 (％)：30～80
冲击韧性值 αk (J/cm2)：带缺口:8.1～10;无缺口:52～63
拉伸弹性模量 (MPa)：24.5～27.5
硬度 ：≤78M
●热性能：
热变形温度 ：1.86MPa:185～193℃
马丁耐热温度 ：144～160℃
连续使用温度 ：185～220℃
燃烧性 ：自熄

材料名称：聚苯醚 (又称聚苯撑氧，改性)
牌号：PPO
●特性及适用范围：
综合性能优良，拉伸强度、刚度、冲击强度、抗蠕变及耐热性较高。能在-127～+121℃温度下长期使用；耐水解，能在 120℃蒸气中蒸煮；耐酸碱，但不耐有机溶剂和老化；电性能优良，受温度及频率影响小；吸水性小，尺寸稳定性、耐磨性好。抗疲劳强度低，不易加工，有应力开裂倾向
一般用作耐热机械零件、减摩耐磨传动零件、医疗器械、电讯器材、电容薄膜、高频印刷电路板等。
●力学性能：
抗拉强度 σb (MPa)：≥65.7
伸长率 δ5 (％)：20～30
冲击韧性值 αk (J/cm2)：带缺口:5.8～6.9
拉伸弹性模量 (MPa)：15.7～24.5
硬度 ：≤78M
●热性能：
热变形温度 ：1.86MPa:130～190℃
连续使用温度 ：100～130℃
燃烧性 ：自熄

材料名称：聚酚氧
●特性及适用范围：
拉伸强度、刚度、硬度和韧性好，抗蠕变性优于多数热塑性塑料，在－60℃下仍能保持良好的冲击性能；着色性好，吸水率低，尺寸稳定性好，成型精度高，能耐一般酸碱，对金属等粘结力大。但耐热性低，耐溶剂性差，电性能除介电强度稍高外，无其他突出之处。
一般用作精密机械零件及传动件、外形复杂的零部件、结构粘结剂、涂料等。
●力学性能：
抗拉强度 σb (MPa)：61.8～68.7
伸长率 δ5 (％)：60～90
冲击韧性值 αk (J/cm2)：带缺口:10.6～28.4;无缺口:不断
拉伸弹性模量 (MPa)：≥25.5
硬度 ：≤123R
●热性能：
热变形温度 ：1.86MPa:75～80℃;0.46MPa:83～88℃
连续使用温度 ：79～86℃
燃烧性 ：短时燃烧至自熄

材料名称：氯化聚醚 (又称聚氯醚，纯料)
牌号：CPE
●特性及适用范围：
突出特性是耐化学腐蚀性高，仅次于 F-4，但比氟塑料价格低，且易于加工，并可焊接、喷涂；可在 120℃下长期使用，抗氧化性优于尼龙；有良好的机械、电气性能，耐磨性胜过尼龙、聚碳酸酯等，吸水率很低，尺寸稳定性好；但耐低温性较差。
一般用作腐蚀介质中的减摩耐磨件及传动件、精密机械零件、化工设备衬里和涂层等。
●力学性能：
抗拉强度 σb (MPa)：43.2～54.9
伸长率 δ5 (％)：60～120
冲击韧性值 αk (J/cm2)：带缺口:1.57～2.16;无缺口:不断
拉伸弹性模量 (MPa)：≥10
硬度 ：≤100R
●热性能：
热变形温度 ：1.86MPa:100℃;0.46MPa:141℃
连续使用温度 ：120～130℃
燃烧性 ：自熄

材料名称：氯化聚醚 (又称聚氯醚，玻璃纤维增强)
牌号：CPE
●特性及适用范围：
突出特性是耐化学腐蚀性高，仅次于 F-4，但比氟塑料价格低，且易于加工，并可焊接、喷涂；可在 120℃下长期使用，抗氧化性优于尼龙；有良好的机械、电气性能，耐磨性胜过尼龙、聚碳酸酯等，吸水率很低，尺寸稳定性好；但耐低温性较差。
一般用作腐蚀介质中的减摩耐磨件及传动件、精密机械零件、化工设备衬里和涂层等。
●力学性能：
抗拉强度 σb (MPa)：≥68.7
伸长率 δ5 (％)：≥15
冲击韧性值 αk (J/cm2)：带缺口:≥6.87
拉伸弹性模量 (MPa)：≥28.4
硬度 ：≤120R
●热性能：
热变形温度 ：1.86MPa:124℃;0.46MPa:170℃
燃烧性 ：自熄

材料名称：聚砜 (纯料)
牌号：PSF
●特性及适用范围：
优良的耐热、耐寒、抗蠕变及尺寸稳定性。强度高，抗冲击韧度大；可在-100～+150℃下长期使用。介电性能优良，在水、潮湿空气或高温下有良好的绝缘性；化学稳定性高，能耐酸碱醇及脂肪溶剂，但溶于硫酸、浓硝酸、芳香烃及氯化烃；易电镀。但耐候性、耐紫外线较差，成型温度高
一般用作强度、耐热件，绝缘件等。
●力学性能：
抗拉强度 σb (MPa)：70.6～83.4
伸长率 δ5 (％)：50～500
冲击韧性值 αk (J/cm2)：带缺口:6.9～7.9;无缺口:167～363
拉伸弹性模量 (MPa)：24.5～27.5
硬度 ：≤10.8HB
●热性能：
热变形温度 ：1.86MPa:174℃;0.46MPa:181℃
马丁耐热温度 ：156℃
维卡耐热温度 ：173℃
连续使用温度 ：150℃
燃烧性 ：自熄

材料名称：聚砜 (玻璃纤维增强)
牌号：PSF
●特性及适用范围：
优良的耐热、耐寒、抗蠕变及尺寸稳定性。强度高，抗冲击韧度大；可在-100～+150℃下长期使用。介电性能优良，在水、潮湿空气或高温下有良好的绝缘性；化学稳定性高，能耐酸碱醇及脂肪溶剂，但溶于硫酸、浓硝酸、芳香烃及氯化烃；易电镀。但耐候性、耐紫外线较差，成型温度高
一般用作高强度、耐热件，绝缘件等。
●力学性能：
抗拉强度 σb (MPa)：≥109.8
冲击韧性值 αk (J/cm2)：带缺口:≥9.5
硬度 ：≤92M
●热性能：
热变形温度 ：1.86MPa:185℃

材料名称：聚芳砜
牌号：PAS
●特性及适用范围：
耐热、耐寒性比聚砜好得多，可在-240～+260℃下长期使用。硬度高，能自熄；耐老化，耐辐射，力学性能及电气性能都很好；化学稳定性高，仅不耐极性溶剂；可以注塑、挤压及压制成型。
经填充改性后可用于高温轴承材料、自润滑材料、高温绝缘件、超低温件。
●力学性能：
抗拉强度 σb (MPa)：≥89.2
伸长率 δ5 (％)：≥13
冲击韧性值 αk (J/c
