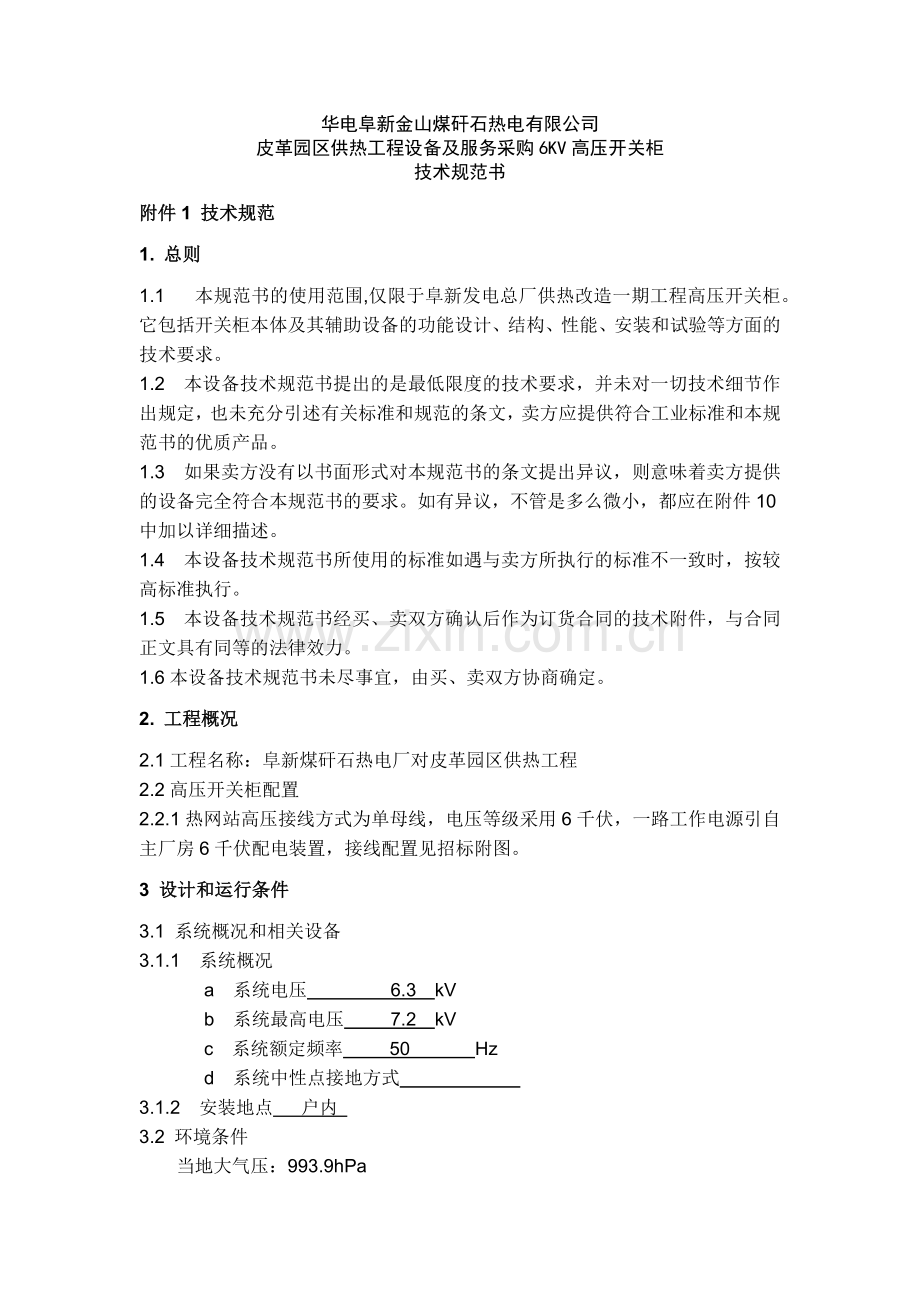

华电阜新金山煤矸石热电有限公司
皮革园区供热工程设备及服务采购6KV高压开关柜
技术规范书
附件1 技术规范
1. 总则
1.1 本规范书的使用范围,仅限于阜新发电总厂供热改造一期工程高压开关柜。它包括开关柜本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.3　如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在附件10中加以详细描述。
1.4　本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5　本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由买、卖双方协商确定。
2. 工程概况
2.1工程名称：阜新煤矸石热电厂对皮革园区供热工程
2.2高压开关柜配置
2.2.1热网站高压接线方式为单母线，电压等级采用6千伏，一路工作电源引自主厂房6千伏配电装置，接线配置见招标附图。
3 设计和运行条件
3.1 系统概况和相关设备
3.1.1　系统概况
　　 a　系统电压 6.3 kV
b　系统最高电压 7.2 kV
c　系统额定频率 50 Hz
d　系统中性点接地方式
3.1.2　安装地点 户内
3.2 环境条件
当地大气压：993.9hPa

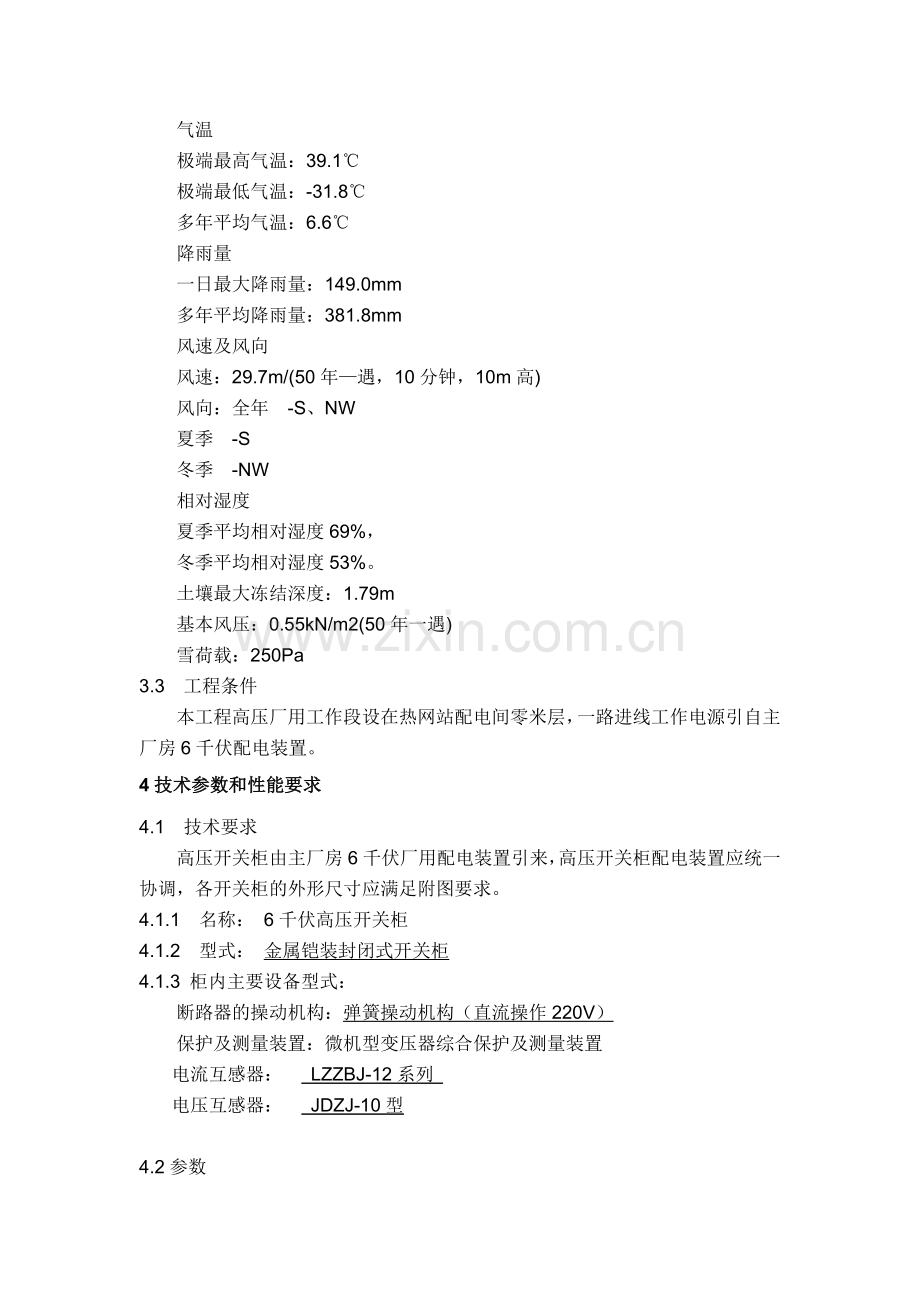

气温
极端最高气温：39.1℃
极端最低气温：-31.8℃
多年平均气温：6.6℃
降雨量
一日最大降雨量：149.0mm
多年平均降雨量：381.8mm
风速及风向
风速：29.7m/(50年—遇，10分钟，10m高)
风向：全年 -S、NW
夏季 -S
冬季 -NW
相对湿度
夏季平均相对湿度69%，
冬季平均相对湿度53%。
土壤最大冻结深度：1.79m
基本风压：0.55kN/m2(50年一遇)
雪荷载：250Pa
3.3　工程条件
　　本工程高压厂用工作段设在热网站配电间零米层，一路进线工作电源引自主厂房6千伏配电装置。
4技术参数和性能要求
4.1 技术要求
高压开关柜由主厂房6千伏厂用配电装置引来，高压开关柜配电装置应统一协调，各开关柜的外形尺寸应满足附图要求。
4.1.1 名称： 6千伏高压开关柜
4.1.2 型式： 金属铠装封闭式开关柜
4.1.3 柜内主要设备型式：
断路器的操动机构：弹簧操动机构（直流操作220V）
保护及测量装置：微机型变压器综合保护及测量装置
电流互感器： LZZBJ-12系列
电压互感器： JDZJ-10型

4.2参数
4.2.1 整柜参数
内容
高压厂用段开关柜
备注
额定电压（kV）：
10

最高运行电压（kV）：
12

额定频率（Hz）：
50

额定电流（A）
柜体主母线
2000
各部分温升应符合GB/T11022的要求。
进线柜
2000

真空开关馈线柜
按附图

隔离插头馈线柜
按附图
额定热稳定电流（方均根值kA）：4秒
31.5

额定动稳定电流（峰值kA）：
80

雷电冲击耐压（峰值kV）：
75

1分钟工频耐压（方均根值kV）：
42

4.2.2 柜内主要设备其它参数
（1） 真空断路器
内容
高压厂用段开关柜
备注
额定电流（A）：
1600/1250

额定短路开断电流(kA)：
31.5

额定频率（Hz）：
50

额定电流开断次数（次）
≥10000

额定短路开断次数（次）：
≥50

额定操作循环
分-0.3s-合分-180s-合分

额定短路关合电流（峰值kA）：
80

额定热稳定电流（方均根值kA）：4秒
31.5

额定动稳定电流（峰值kA）：
80

雷电冲击耐压（峰值kV）：
75

1分钟工频耐压 （方均根值kV）：
42

合闸时间
≤ 75ms

跳闸时间
≤ 50ms

真空断路器直流开断能力%
40
卖方提供型式试验报告，由买方确认
断路器操动机构形式
弹簧操作机构

操作电源电压
220V DC

操作电源电压变动范围
65-115%；

（2）电压互感器
额定电压比：母线PT： //KV
最高工作电压： 7.2（厂用电系统）kV
额定容量：主二次绕组0.5级，100VA，二次绕组3P级，100VA
（3）电流互感器
额定电流比：见配置图(需以实际参数为准)
准确度等级及二次容量：对进线回路级次组合：0.5/10P20
15VA/15VA
对馈线回路级次组合：0.5/10P20
15VA/15VA
热稳定电流：45kA-1s；
动稳定电流：80KA
4.3 技术要求
4.3.1 高压开关柜的结构保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验，柜内带电部分相对相、相对地的空气间隙：≮125mm。
4.3.2 高压开关柜中各组件及其支持绝缘子（即纯瓷及有机绝缘件）的外绝缘爬电比距满足有关标准要求。绝缘爬电比距：≮18mm/kV(瓷绝缘); ≮20mm/kV(有机绝缘)。
4.3.3高压开关柜满足工程相应严酷度等级条件下的附加要求，要求见DL/T404附录D
4.3.4对组（部）件要求
4.3.4.1同型产品内额定值和结构相同的组件能互换。
4.3.4.2装于开关柜上的各组件符合它们各自的技术标准。
4.3.5铭牌
4.3.5.1高压开关柜的铭牌，至少包括以下内容：
1）制造厂名称和商标；
2）型号，名称和出厂序号；
3）使用参数
4）设计等级；
5）防护等级
6）出厂日期
4.3.5.2高压开关柜内安装的高压电器组件等均具有耐久而清晰的铭牌。
4.3.5.3高压开关柜内安装的高压电器组件（含连接导体）额定值不一致时，柜上的铭牌按最小值标定。
4.3.6 导体间净距和内部故障
4.3.6.1开关设备采用复合绝缘材料及均衡电场措施，完全满足国标的相关规范。
4.3.6.2高压开关柜能防止因本身缺陷，异常或误操作导致的内电弧伤及工作人员。能限制电弧的燃烧时间和防止某一柜故障引起相邻柜故障（如火烧联营）
4.3.6.3高压开关柜有防止内部过压和压力释放措施并防止压力释放装置伤及工作人员。
4.3.7高压开关柜外壳防护等级：不低于IP42。
4.4防误功能
4.4.1高压开关柜具备防止误分、误合断路器，防止带负荷分、合隔离开关或隔离插头，防止接地开关合上时（或带接地线）送电，防止带电合接地开关（或挂接地线），防止误入带电隔室等五防功能。
4.5高压开关柜结构
4.5.1 开关柜的柜体为全组装式结构，断路器置于开关柜中部或中下部，当断路器抽出时，开关柜的防护等级为IP2X；当断路器推进处于运行状态时防护等级不低于IP42。4.5.2 开关柜有坚固的框架，用平整钢板（敷铝锌钢板）复盖框架结构，使开关柜密封性能良好。所有部件有足够的强度，能承受运输、安装和地震及运行时短路所引起的作用力而不损坏。
4.5.2 设备的布置保证安全可靠，并留有足够的空间，各小室均铠装隔离接地。小室均铠装隔离接地，防护等级为IP3X。开关柜两侧的结构、母线和控制线槽等利于扩建。
4.5.3 柜体被隔板分成断路器手车室、继电器仪表室、母线室、电缆室四个功能小室。每个小室均有独立的泄压通道，压力释放通道方向应朝上。
4.5.3.1 手车室要求：手车室内要安装有特定的导轨，可轻巧地推进或抽出手车；同规格手车保证可自由互换；手车在柜体中应有明显的工作位置、试验位置和断开位置之分，各位置均能自动锁位和安全接地；在静触头前端装有活门机构，手车从试验位置移至工作位置过程中活门自动打开，当手车从工作位置移至试验位置时，活门自动关闭；手车室内有隔离位置/试验位置及工作位置，且每一位置均设有定位装置；手车应能在柜门关闭时操作；观察窗玻璃应具备防爆要求，柜门关闭时柜体防护等级应能达到IP42。
4.5.3.2 电缆室的要求：电缆室内应有足够的空间，应能够安装电流互感器、过电压保护器、接地开关及零序电流互感器，并能使电缆头安装在电缆室内；插头柜内，能同时连接3根3x150mm2三相交联电缆，；接地母排截面积应能承受柜体热稳定电流的要求；连接电缆的柜底配置非导磁金属封板。
4.5.3.3 母线室的要求：主母线采用铜母线。相邻柜母线室之间采用金属隔板和套管隔离，主母线穿过套管,以限制事故蔓延至邻柜；分支母线连接于主母线和静触头盒，全部母线用热缩绝缘套管覆盖，母线搭接处以绝缘罩覆盖；母线的搭接及其紧固件的选用符合GBJ149-90的要求；各段主母线及分支母线截面按长期允许载流量选择，且应能承受连接在母线上的断路器关合电流或短路电流峰值所产生的电动力。并应具有防潮和阻燃性能及足够的介电强度,并应考虑其对母线容量的影响；柜内各相导体相间、对地间的空气间距不小于125mm。
所有用螺栓固定的主母线和分支母线接头及所有载流导体的螺接处，对铜导体镀银压花，并保证其温升不超过标准值。在长期使用环境温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低，每个连接点不应少于四个螺栓。每个接点进行接触电阻测试，需达到标准：630A＜30uΩ、800A～1000A＜20uΩ、2500A＜15uΩ、3150A＜10uΩ。以保证母线接触可靠。
母排的相色、排列顺序符合要求，即A、B、C相分别为黄、绿、红。
4.5.3.4 继电器室的要求：要留有布置二次设备的足够空间,开关柜内的每排端子排留有20%的备用端子，其绝缘材料必须是阻燃的；二次回路的导线采用多股软铜线，电流回路的截面≥2.5mm2，控制回路的截面≥1.5 mm2。
开关柜不设柜顶小母线,由直流屏直接接引两路直流到柜内，两路电源互为备用自动切换，柜内应提供足够端子。
电流互感器二次绕组至端子排的铜导线截面≥4mm2，所有导线应牢固的夹紧，设备端子均有标字排。端子排应设计成短接型，电流不小于20A（500V），并有隔离板。
每个端子排只接一根导线，内部跨线可以接两根导线，导线均选用交联聚乙烯绝缘，电压不小于500V的铜绞线。端子排的导线固定采用平头铜螺丝。
继电器室内主要设备包括多功能电力数字监测表、开关柜智能数显控制器（包括开关状态显示、分/合闸控制开关、远方/就地切换开关等）、微机型消谐装置和继电器等。以上设备均采用优质耐用产品，具体参数和接线必须配合设计院施工图设计阶段图纸的设计，并在确定厂家后，将电子版图纸发给设计院。
4.5.4 开关柜内断路器小室的结构正面提供铰链门，在开关的背面有可拆卸的板或铰链门，门上设窥视孔。
4.5.5 开关柜内的控制、保护设备牢固，便于设备的调试和维修。
4.5.6 开关柜内断路器的推进、抽出灵活方便，相同用途的断路器可完全互换。
4.5.7 开关柜有可靠的机械或电气防误操作的功能，即具备“五防”功能。
4.5.8 开关柜有良好的通风条件，如通风设有百叶窗或其他通风口时，有防止漏水或防小动物进入的措施。
4.5.9 开关柜断路器辅助接点与主触头同步，闭合可靠牢固，断开有足够的距离。
4.5.10 开关柜提供便于起吊的吊环。
4.5.11 手车在柜体中应有明显的工作位置、试验位置和断开位置之分，各位置均能自动锁位和安全接地，为保证检修安全，在一次插头上装有触头盒及安全挡板，并能自动进行开闭。
4.5.12每面开关柜均装设开关状态显示器，显示器具有显示开关位置、带电显示、温湿度控制、防凝露等功能。在不开门的情况下应能方便地监视断路器或接触器的跳合闸状态;后板上应设观察口,能观察到触头的接触情况。在开关柜顶应设有三相加热器小母线，各开关柜的加热器应均匀地接至加热器小母线上。加热器可在柜外由开关控制其投入或切除，加热器投入后按整定温度自动通电或断电。
4.5.13为防止操作过电压真空断路器负荷侧应装过电压保护器。其它元件选型：表计：电度表、电流电压表。零序电流互感器。
4.5.14开关柜内应设照明，照明灯的开关在门外或与门闭锁，灯泡的电压是AC220V，单相，配备灯泡为原装飞利浦灯泡。开关柜柜体颜色：RAL7032，开关柜尺寸:800×1500×2200。
4.6 断路器及其操动机构
4.6.1 断路器的开断能力以开断电流表示。断路器的短路电流的非周期分量大于要求30%时，卖方作试验，并将试验结果通知买方。断路器厂家须选用国内知名厂家产品。
4.6.2 断路器有可靠的“防跳”功能，如果机械“防跳”不易调整，则设电气“防跳”回路。
4.6.3 断路器的操动机构，在任何状态都可以电气和机械跳闸。
4.6.4 电气操作的断路器，均有就地跳、合闸的操作设施（无需打开断路器小室的门就可操作）。当断路器在就地试验和断开位置时，断路器的远方操作回路被闭锁。
4.6.5 真空断路器上应装设记录操作次数的计数器，计数器不可手动复归；
4.6.6 真空断路器的操作机构应有防跳装置，在工作位置操作方式中不允许采用就地手动直接合闸 (手动直接合闸仅限于机械调试中使用)；
4.6.7 断路器柜一次插头表面镀银，一次插头为 （卖方提供）。当一次插头闭合稍许偏移，不增加其接触电阻。真空泡及主要元器件采用原装进口产品。真空断路器已考虑防过电压措施。
4.6.8所有操动机构和辅助开关的接线除有特殊要求外，均采用相同接线，以保证断路器的互换性。断路器的辅助接点为10常开、10常闭，这些辅助接点必须引至开关柜内的接线端子排。辅助接点容量DC220V,10A。
4.6.9 断路器小车应灵活轻便,当断路器处于“试验”位置时, 柜门应能关闭，小车应自动与接地母线相连接(接地母线50X6铜母线)，二次插头采用38芯航空插头。厂家需提供配套断路器厂家，原则上不少于3家。
4.6.10 操作机构的控制、 联动、 信号电路及元件应能承受工频试验电压2kV/min。
4.6.11开关柜内所配一次设备（含接地开关），都应与断路器参数相配合，各元件的动、热稳定性必须满足要求。
4.6.12 操作机构
4.6.12.1 操作机构形式
断路器：电动弹簧操作机构
隔离开关：手动
接地开关：手动
4.6.12.2 操作机构应在有关规定的要求下可靠动作，在规定的操作次数内，不得出现拒合、拒分现象。
4.6.12.3 操作机构应装设清楚的显示分、合位置的机构指示器。
4.7 主母线及分支母线
各段厂用母线按长期允许载流量选择，且能承受相当于连接在母线上最大等级的断路器关合电流所产生的电动力，各段母线的型式如下：
厂用母线段
最大工作电流
母线型式
母线截面
热网站6kV各段
2000A

mm2

母线及分支母线均为绝缘母线，由卖方成套供货。母线或分支线为螺栓固定。
所有母线满足以下要求：
4.7.1 所有用螺栓固定的母线导体接头均采用镀银。在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不降低。每个连接点均采用螺栓可靠连接。
4.7.2 主母线支承和绝缘有低的吸湿性能，在设备使用期间，不降低机械和介质强度。
4.7.3 母线有标明相别的颜色，A、B、C相分别为黄、绿、红色。母线相间、相对地采用复合绝缘材料及均衡电场措施。
4.8 接地母线
开关柜内成套配置接地母线，接地母线能承受断路器的瞬时及短时额定电流而不超过额定温升。接地母线符合以下要求。
4.8.1 与接地母线连接的螺栓接头、搭接头和分支接头用螺栓连接。
4.8.2 接地母线与开关柜列相同，每列开关柜接地母线至少在两端适当位置预留与接地网相连的接地端子用螺栓。
4.9 电流互感器
4.9.1 电流互感器的技术数据满足设计要求。当继电保护有特殊要求，如厂用电源的差动保护用电流互感器与变压器高压侧的电流互感器特性要求一致时，卖方予满足。
4.9.2 电流互感器二次线圈按设计要求在端子排上进行连接，除有特殊要求外，二次侧接地均在本柜的端子排接地，接地导线分别接到开关柜的接地母线上。电流互感器端子用电流型端子。
4.9.3 电流互感器的布置便于维护、调试和检修。
4.10 电压互感器
4.10.1 电压互感器为三相式接线。主二次线圈线电压为100V，辅助二次线圈电压为100/3V。
4.10.2 电压互感器安装在手车上。电压互感器有限流型的一次熔断器，其容许遮断电流不小于断路器的容许开断电流。
4.10.3 本系统中的电压互感器，为了防止铁磁谐振过电压，采取二次开口三角形加消谐装置的方式。
4.10.4 电压互感器二次侧空气开关不装在高压小间内，装在仪表小间内。
4.10.5 每个电压互感器，卖方提供三个一次侧熔断器。
4.10.6装置应具备启动外部设备及外部闭锁功能,确保装置与整个系统配合使用.
4.10.7不论是间隙性弧光接地、金属性接地，还是PT断相，装置屏上显示出事故属性和相别,并准确记录各种异常状态下的技术数据,便于事故分析,同时装置提供无源触点,。
4.10.8当发生间歇性弧光接地时，装置控制器面板显示弧光接地信号报警，并输出继电器接点信号，故障相接触器必须快速合上。
4.10.9当发生金属性接地时，装置不动作，控制器面板显示出接地相别，输出继电器常开接点信号，也可根据用户特殊要求，向接触器发出合闸动作命令.
4.10.10当发生PT单相断线时，装置不动作，控制器面板显示断线相别信号，输出继电器常开接点信号.
4.11 开关柜内主要二次元件配置原则
4.11.1 测量及同期
6kV每段进线开关柜及PT柜，装设FP型电流／电压变送器，输出4－20mA用于DCS检测。
6kV每段PT柜装设微机型消谐装置，按国内厂家正常报价，在技术协议签定时，由业主确定。
4.12.2 计量设备
每一馈线、变压器和电机回路设计量表计：电度表单独装设,应满足精度0.5级和《电测量及电能计量装置设计技术规程》要求。电度表采用正泰电子式DSS633，带脉冲输出。其中25万站进线和馈线间隔均安装电度表，19万站馈线间隔安装电度表，进线间隔不安装。另外，投标厂家应提供正泰电子式电度表备件1台。
4.12.3 微机综合保护装置
继电器室内微机综合保护装置，电源选用直流220V，保护选用国电南自微机综合保护装置，在确定保护装置后，卖方应将柜内二次回路接线电子版及时交付设计院。25万站进线柜安装微机型分支保护装置，变压器间隔安装变压器综合保护装置，至19万站出线间隔安装微机线路保护装置。另外，投标厂家应提供微机线路保护装置备件1台。
4.12.4 控制、信号接线
当测量仪表及继电器保护装置盘面上的二次回路接线以插头与高压开关柜中其他二次回路相连接时,其插头及插座必须接触可靠,并有锁紧设施。
表计、控制、信号和保护回路连接用线为铜芯绝缘线,最小截面不小于1.5mm2。电流互感器二次绕组至端子排的铜导线最小截面不小于2.5mm2。对外引接电缆均经过端子排,每排端子排留有端子总量20%的备用端子。供电流互感器用的端子排应设计成短接型,并具有隔离板。每个端子排只接一根导线,内部跨线可以接两根导线,导线均选用交联聚乙烯绝缘,电压不小于500V的铜绞线。端子排上的导线固定采用平头铜螺丝。端子排中交、直流回路间、跳闸回路、合闸回路、电流回路、电压回路的端子间均应有空端子隔离。所有端子的绝缘材料必须是阻燃的，均采用凤凰系列端子。
4.12.5 柜内其它元件(如继电器、电度表、电流表等)的设计及参数以设计院施工图为准。
5 标准
5.1 合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。
5.2 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用进口产品，还遵守制造厂所在国家标准，当上述标准不一致时按高标准执行。
5.3 卖方提供的设备和配套件要符合以下标准但不局限于以下标准：
GB3906 3-35kV交流金属封闭开关设备
GB1984 交流高压断路器
GB1985 交流高压隔离开关和接地开关
GB/T11022 高压开关设备和控制设备标准的公用技术要求
GB3309 高压开关设备常温下的机构试验
GB311.1 高压输变电设备的绝缘配合
GB/T16927 高电压试验技术　第一部分：一般试验要求　第二部分：测量系统
GBJ149 电气装置安装工程施工及验收规范
GBJ50150 电气装置安装工程电气设备交接试验标准
GB4208 外壳防护等级
GB191 包装储运图示标志
DL-404 户内交流高压开关柜订货技术条件
DL402 交流高压断路器订货技术条件
DL486 交流高压隔离开关订货技术条件
DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件
DL/T5153 火力发电厂厂用电设计技术规定
SD-318 高压开关闭锁装置技术条件
SDGJ14 导体和电器选择设计技术规定
SDJS 高压配电装置设计技术规定
DL/T5137-2001 电测量及电能计量装置设计技术规程
SDJ7 电力设备过电压保护设计技术规程
SD334 高压带电显示装置技术条件
IEC-60298 额定电压1KV以上52KV及以下高压交流金属封闭开关设备和控制设备
IEC60632-1 高压电动机启动器
GB14285-93 继电保护和安全自动装置技术规程
DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程
DL/T5153-2002 火力发电厂厂用电设计技术规定
DL/T5137-2001 电测量及电能计量装置设计技术规程
DL/T 744—2001 微机型电动机保护装置通用技术条件
5.4 上述法则和标准提出了最基本要求，如果根据卖方的意见并经买方接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
5.5当标准、规范之间出现矛盾时，卖方将矛盾情况提交买方，以便在开始生产前制定解决方案。
5.6所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
5.7合同签订后3个月，按本规范4.6要求，卖方提出合同设备的设计﹑制造﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给买方，买方确认。
6 清洁，油漆，铭牌,包装，装卸，运输与储存
6.1 设备涂漆和防锈要求：
设备包装前凃防腐漆，以便在运输保管中起防腐作用。
6.2 电气设备必须严格包装，以确保在运输保管期间不被损坏，并防止受潮。包装费包括在设备总价内。
6.3 所有外露部分有保护装置，防止在运输和储存期间损坏，所有管道端头均有封堵。
6.4 产品包装、运输、储存符合4.6和附件18的有关规定。
6.5 铭牌符合GB3906等有关标准的要求。铭牌用中文书写。
7 数据表
7.1 开关柜数据
1
开关柜型号

2
标称额定电压(V)

3
主母线额定电流(A)

4
母线额定瞬时电流(kA)

5
母线BIL值(kV)

6
合闸控制电压(Vac)

7
分闸控制电压(Vac)

8
装置总重(kg)

9
尺寸

A
高度(m)

B
宽度(m)

C
厚度(m)

10
控制布线

A
额定电压(V)

B
导线最小规格(mm2)

C
绝缘型号

D
CT导线规格(mm2)

E
端子排型号

F
端子排额定值(V)

G
导线接头型号

11
接地母线额定值

12
制造商

13
原产国家

14
外壳防护等级

15
油漆颜色

7.2 真空断路器应提供下述基本数据：
1
断路器型号

2
正常电压(V，rms)

4
BIL值(kV)

5
频率(Hz)

6
额定电流(A，rms)

7
短路开断电流(kA，rms)

9
关合电流能力(kA，rms)

10
额定电流开断次数（次）

11
额定短路开断次数（次）：

12
额定热稳定电流（方均根值kA）：4秒

13
额定短路关合电流（峰值kA）：

14
标称分闸时间(sec)

15
标称合闸时间(sec)

16
断路器操动机构形式

17
操作电源电压

18
断路器重量(kg)

7.3互感器及附件应提供下述基本数据：
1
电流互感器

A
变比

B
继电保护用CT精度

C
计量用CT精度

E
制造商

2
零序互感器

A
型号

B
变比

C
精度

D
容量(VA)

3
电压互感器

A
变比

B
继电保护用PT精度

C
计量用PT精度

D
BIL值(KV)

E
制造商

附件2 供货范围
1 一般要求
1.1 本技术协议规定了合同设备的供货范围，卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2 卖方提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，卖方仍须在执行的同时补足。
1.3 卖方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.4 提供运行所需备品备件(包括仪表和控制设备)，并给出具体清单。
1.5 提供所供设备的进口件清单。
2 供货范围
2.1 本工程所需的高压开关柜数量见下表
供货范围表（最终数量及配置以施工图为准）
序号
名称
规格
单位
数量
备注
进线柜
馈线柜
PT柜
总计
1
6kv厂用25万站
见图纸
面
1
2
1
4
2

3

4
检修小车
1

台
见“专用工具清单”
5
移动式母线接地装置

台
2.2 本工程高压开关柜专用工具供货内容见下表
专用工具供货内容
序号
名称
规格型号
单位
数量
产地
生产厂家
备注
1
标准服务手车
mm宽
台

mm宽
台

mm宽
台

服务导轨
----
台

2
母线接地手车
mm宽
台

3
作用操作手柄
手车摇把
只

储能手柄
只

接地开关操作手柄
只

柜门双翅钥匙
只

4
专用检修工具（具体明细敬请参见如下“专用工具清单”）
套

2.3 本工程高压开关柜备品备件供货内容见下表
备品备件供货内容
序号
名称
规格型号
单位
数量
产地
生产厂家
备注
1
小开关

只

2
分闸线圈
与断路器配套
只

3
合闸线圈
只

附：高压开关设备主要元器件产地清单
序号
名 称
型号
产地
备注
1
真空断路器
主要部件
（灭弧室）

2
真空断路器
主要部件
（操作机构）

3
接地开关

4
主母线

5
分支母线

6
操作开关

7
柜壳材料

8
热缩套管

9
真空断路器
过电压保护器

10
开关状态
显示器

具有显示开关位置、带电显示、温湿度控制、防凝露等功能，含加热器。
11
电流互感器

12
电压互感器

13
端子排

14
消谐装置

15
变送器

附件3 技术资料和交付进度
1 一般要求
1.1卖方提供的技术文件使用国家法定单位制即国际单位制，语言为中文。
1.2卖方提供的技术资料可分为配合工程设计阶段、设备监造检验、性能验收试验阶段和施工调试、运行维护阶段4个方面的技术文件。
1.3卖方提供的各阶段技术资料除提供文字文件外，还需提供电子版本文件，文件用word文字处理软件制作成可编辑文件，文字用宋体小四号字体，1.5倍行距。设备外型图及系统图等提供可编辑的DWG格式文件，其它图纸可提供不可编辑的PDF格式文件。
1.4卖方提供的技术文件包括纸介质文件和电子版文件，卖方须保证所提供的工程资料纸介资料与电子版资料的一致性。配合用的中间版资料可以采用电子版文件，终版资料文件必须包括纸介质文件和电子版文件，缺任一介质资料，均视为没有提供资料。
1.5卖方资料的提交满足工程进度的要求。卖方在技术技术规范书签订后7个工作日内提供工程设计的基础资料，满足设计院的基础设计。在技术技术规范书签订后15个工作日内给出全部技术资料清单和交付进度，并经买方确认。施工图设计配合图纸（包括分包与外购设备的技术资料）：6套（电厂、设计院各3套）及相应的可编辑电子版本资料（U盘或SD卡，2G）2套（电厂、设计院各1套）。卖方提供的技术资料（随设备到货）为每台机组图纸资料15套，电子版（光盘）文件5套。
1.6卖方提供的所有图纸须有“阜新金山煤矸石热电有限公司对皮革园区供热工程工程专用”与“正式资料”章，图纸签署完整，并对不同版次的修改处进行不同标记。
1.7资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。卖方资料的提交及时、充分，满足工程进度要求。
1.8 卖方提供的图纸清晰，不得提供缩微复印的图纸。
1.9对于其它没有列入合同技术资料清单，是工程所必需文件和资料，一经发现，卖方须及时免费提供。
2 其他要求待甲方与乙方签订技术协议时商议。

附件4 交货进度表

序号
设备/部件 名称/型号
交付地点
交货时间
1
设备本体
项目施工现场
交货日期：合同签订后20天
2
备品备件
随同设备本体一同交货
3
专用工具
……

注：买方根据现场施工进度要求，可适当调整交货时间。
