广祥酒店系统集成方案.docx

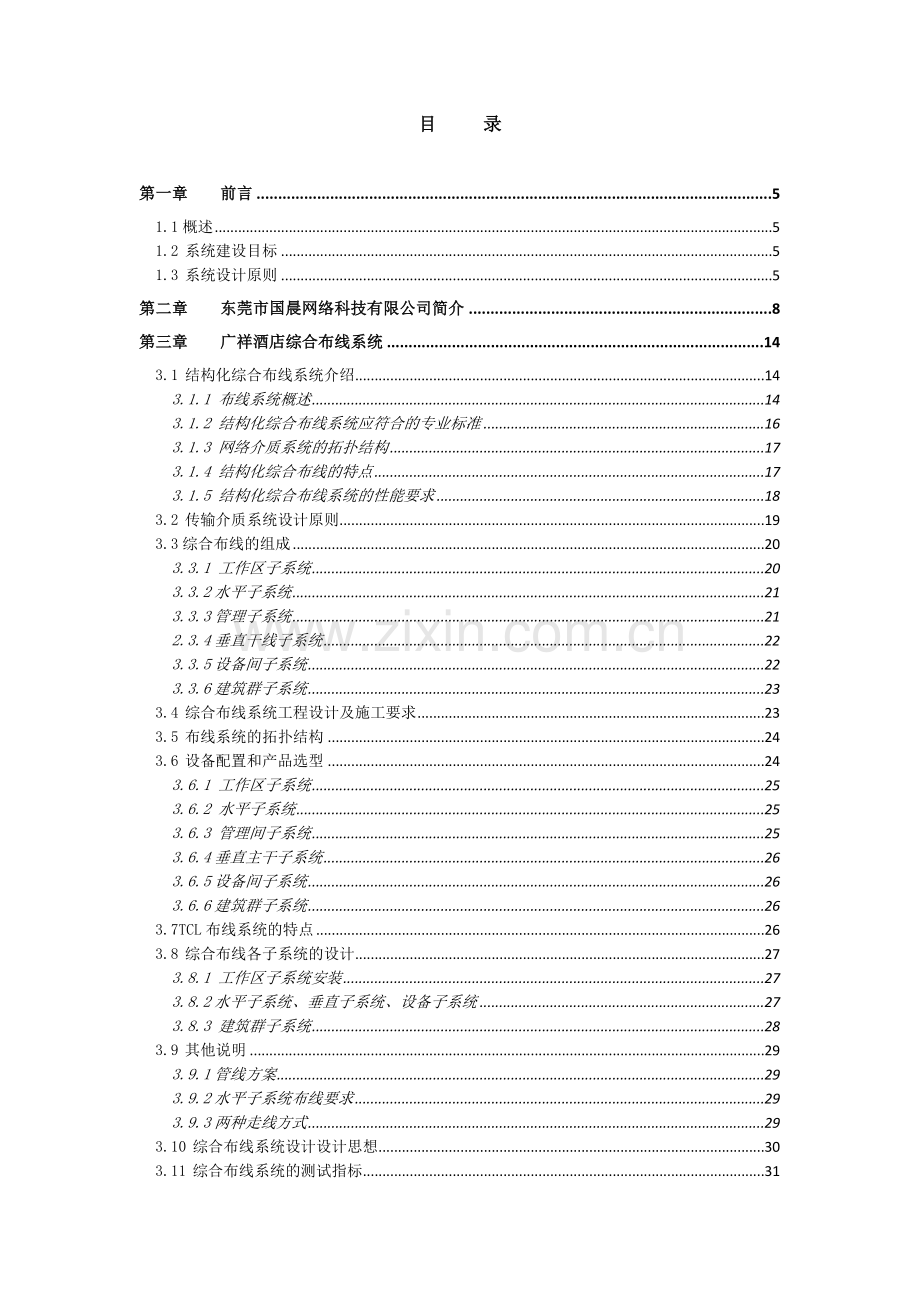

东莞市广祥酒店网络工程建议书目 录第一章前言51.1概述51.2 系统建设目标51.3 系统设计原则5第二章东莞市国晨网络科技有限公司简介8第三章广祥酒店综合布线系统143.1 结构化综合布线系统介绍143.1.1 布线系统概述143.1.2 结构化综合布线系统应符合的专业标准163.1.3 网络介质系统的拓扑结构173.1.4 结构化综合布线的特点173.1.5 结构化综合布线系统的性能要求183.2 传输介质系统设计原则193.3综合布线的组成203.3.1 工作区子系统203.3.2水平子系统213.3.3管理子系统212.3.4垂直干线子系统223.3.5设备间子系统223.3.6建筑群子系统233.4 综合布线系统工程设计及施工要求233.5 布线系统的拓扑结构243.6 设备配置和产品选型243.6.1 工作区子系统253.6.2 水平子系统253.6.3 管理间子系统253.6.4垂直主干子系统263.6.5设备间子系统263.6.6建筑群子系统263.7TCL布线系统的特点263.8 综合布线各子系统的设计273.8.1 工作区子系统安装273.8.2水平子系统、垂直子系统、设备子系统273.8.3 建筑群子系统283.9 其他说明293.9.1管线方案293.9.2水平子系统布线要求293.9.3两种走线方式293.10 综合布线系统设计设计思想303.11 综合布线系统的测试指标313.11.1 综合布线系统光缆指标313.11.2 铜缆布线系统指标31第四章无线局域网系统334.1系统设计目标334.2工程具体的建设目标33第五章酒店智能门锁365.1系统主要功能365.2门锁状态375.3技术参数375.4基本配置385.5 E5188IC卡锁（铜拉丝、不锈钢拉丝）39第六章有线电视406.1系统建设需求406.2系统设计规范406.3系统的组成40第七章广祥酒店监控系统427.1系统设计依据427.2监控系统功能427.3系统详细说明437.4系统控制中心447.5系统控制中心技术要求457.6系统环境要求457.7系统技术要求457.8系统连线示意图467.9 停车场477.10主要产品简介48第八章机房设计方案498.1 概述498.2 机房要求498.3 机房技术装修设计508.4 系统供电设计518.4.1 总体设计518.4.2 供电电源518.5 UPS的配置528.6 系统接地528.6.1 接地防护的意义528.6.2 系统的接地防护要求528.7 防雷措施538.8 接地和防雷系统设计538.9 主要产品简介54第九章工程施工组织方案579.1施工组织方案编制说明579.1.1岗位素质要求、分工及职责579.1.2工作流程599.1.3规章制度599.2人员配备情况619.3劳动力安排计划619.3.1项目组人员工作简历619.3.2施工机械设备619.3.3施工的临时设施619.3.4管槽加工制作场619.3.5仓库629.3.6现场办公用房629.3.7工人换衣、休息房629.3.8现场临时设施629.4施工技术和施工方法629.4.1施工方法及工艺标准629.4.2主要施工工序及方法639.5施工进度计划和工期安排669.5.1编制原则669.5.2编制依据669.5.3施工进度计划编制669.6保证工程质量的技术措施679.6.1质量检验评定的依据679.6.2质量控制中的工具、技术和方法689.6.3施工准备工作质量管理699.6.4质量管理工作程序699.7质量保证体系699.7.1公司质量体系构成699.7.2公司质量体系运行情况709.7.3系统工程质量保证体系709.7.5质量保证措施729.7.6工序质量检验和质量控制739.8安全保证技术措施739.8.1安全生产组织管理体系及职责739.8.2安全防范重点749.8.3安全措施749.9文明施工措施769.9.1技术措施769.10工程的培训及售后服务779.10.1用户培训779.10.2工程售后服务方案779.10.3紧急异常情况的及时处理78第十章工程报价80第一章 前言1.1概述随着全球计算机技术、现代通信技术的迅猛发展，人们对信息化意识的不断加强，对信息需求越来越大，因此智能化大厦在世界发达国家应运而生并得到迅速发展。人们对现代化建筑的需求不仅仅是占空间面积和豪华舒适，更要追求通信方便，以便容易获取信息和进行信息交流，因此，在建筑物内采用现代化计算机与通信技术，提供一套完善的计算机信息服务网络，不仅可以在楼内传输话音、数据、图像，还可以与国内外互通信息，查阅资料，实现信息共享，以适应当今市场经济以及经济全球化竞争的需要。1.2 系统建设目标广祥酒店的网络信息化平台、视频会议、安全监控项目建设将按照高标准、高要求来建设，建成后将成为展示广祥酒店餐饮娱乐的一个重要窗口。因此，广祥酒店的网络建设的规模和档次也需要达到国内先进、领先水平，在进行广祥酒店网络信息化平台、视频会议、安全监控项目设计时必须本着这一目标，把广祥酒店建设成为一个高标准的信息技术示范单位。1.3 系统设计原则根据广祥酒店的使用特性功能，其智能化系统设置应遵循以下原则进行系统配置设计和工程实施管理。1、实用性、先进性、专业性、开放性、安全性、集成性和经济性。系统设置强调实用性，技术上应是先进的并能够兼容技术发展趋势，在体现广祥酒店整体特性的同时注意系统设置的经济效益。系统设置应注重广祥酒店使用功能的专业特点，同时满足其先进性，超前性要求，采用与技术发展潮流相吻合的产品，建立一个可扩展的平台，保证前期工程和后继先进技术的衔接。系统设置应综合平衡，主要系统应达到国内先进水准。2、系统整体上以高级酒店智能建筑标准进行设计，智能系统配置设计应按广祥酒店各分区功能互相结合进行设计3、可扩展性和可升级性：系统设计应遵循全面规划和分步实施原则，网络中的数据和信息流会呈指数增长，需要网络有很好的可扩展性，井能随技术的发展不断升级。设计应全面、周到、注重预留预埋到位并有充分余量，以适应未来发展的需要系统设计中应提出系统近期的实施方案、中期及远期的扩容和发展规划。4、系统设计应充分考虑广祥酒店整体智能系统所涉及的各个子系统的信息共享，确保智能系统总体结构的先进性、合理性、兼容性和可扩展性，可以集成不同厂商不同类型的先进产品，使整个智能化系统可以随着技术的发展和进步不断得到充实和提高。5、除了系统的配置设计必须依照国家和广东省、东莞地区的有关标准外，还必须根据本智能系统的总体结构要求进行广祥酒店智能化弱电子系统的配置设计。6、先进性：为了支持数据、话音、视频多媒体的传输能力，在技术上要采用最先进、成熟的网络技术来满足目前的网上应用需求，井考虑未来的发展。7、国际标准性和开放性：网络系统应该是一个开放型的网络，支持各种协议的互联选用符合国际标准的系统和产品，保证系统具有较长的生命力和扩展能力，满足将来系统升级的要求。8、可靠性：系统涉及的设备，均采用高可靠性设计要求提供电源分流和备份，模块的热插拔维护，主干设备的系统模块，如控制横块、交换模块、电源模块等均应冗余备份。9、安全性：网络设计应具有良好的安全性考虑，通过各种网络安全措施，确保对网络资源的访问实现有效的安全策略，以保证系统的安全性。10、服务质量(Qos)保障：要求网络必须对不同的应用提供不同的服务优先级，这种保证措施不仅在网络主干上可以实施，而且在网络边缘一样要求可以实施。11、易管理和易维护性：完善的网络管理是一个网络成功的重要保证，而能否建立起统一的网络管理平台对于简化管理程序，提高管理水平是至关重要的，整个网络系统的设备、安全性、数据流量、性能等得到很好的监视和控制，井可以进行远程管理和故障诊断。第二章 东莞市国晨网络科技有限公司简介公司名称：东莞市国晨电脑网络科技有限公司电话号码：[phone]地址：东莞市新世纪豪园碧水蓝天13幢G103A传真：[phone]注册资金：110万元经济性质：有限责任公司营业执照号：441900000047003税务登记号：441900792999392东莞市国晨网络科技有限公司，是一家集软 / 硬件系统研制开发、软件销售、信息技术咨询服务于一体的高科技公司。公司依托国家 / 省部级重点实验室，广纳 IT 行业科技精英及国内著名学府的专业人才，致力于提供 IT 外包服务、信息安全服务、信息安全产品、信息安全软件开发、信息安全系统集成和维护服务暨全面信息安全解决方案的专业信息安全服务提供商。公司汇集了一批优秀的专业人才，在 IT 网络安全、入侵检测、防攻击、数据安全、数据备份、数据恢复、反病毒、 VPN 、身份认证以及信息系统管理咨询、系统工程领域具备特定的优势。 东莞市国晨网络科技有限公司现有员工 90% 以上为专业技术人员，对 IT 服务和信息安全的兴趣和责任感使我们汇聚在一起。从创业初起，东莞市国晨网络科技有限公司就决心致力于国内的信息产业服务，我们的目标是向客户提供专业、规范、高效的信息产品和服务。 经营理念: 专业优质的服务让客户的信息系统增值。经营目标：服务及时、服务高效、服务优质。业务架构 软件研发部 软件程序与技术开发的核心部门，由具有资深技术背景和内涵的高级软件开发工程师组成，永远以最领先的专业技术站在同行业的前沿。主要研发项目有： 计算机辅助工艺设计系统 I CAPP 、计算机辅助夹具设计系统 Auto Fixture 、计算机辅助钣金排样系统 NestCut 、产品开发项目管理系统 i-Project 、制造执行系统 MES 等。 网络安全事业部 主要负责网络安全产品的销售与服务。网络安全产品包括：杀毒软件、防火墙、 负载均衡器、IDS 、网闸、文件加密、数据备份、 VPN 、内网安全等；网络安全服务包括：信息安全完整解决方案、信息安全审计评估服务、信息安全咨询与培训服务、病毒防范清除服务、安全漏洞检测服务、数据备份服务、数据恢复服务、全面信息外包服务。 系统集成部 主要负责网络系统设计、应用系统集成、企业 Internet 、 Intranet 网络系统集成、安全系统集成、综合布线。 软件销售部 主要负责大 - 中 - 小型软件系统的销售与服务。主要产品包括：微软全系列产品、办公系统（ OA ）、大 - 中 - 小型企业管理软件（ ERP ）、制造业开发项目管理软件、计算机辅助设计软件等；服务包括：生产管理流程忧化咨询服务、系统二次开发服务、系统的安装、系统维护、应用培训等。 IT 外包服务部 服务范围及内容： (1) 服务器故障维护 ( 文件备份，恢复，系统漏洞检测，病毒检测，清除等 ) 。 (2) 客户端故障维护（包括系统安装，系统还原，系统更新，定期检查，常用软件安装）。 (3) 电脑常见外设故障维护（打印机，扫描仪等）。 (4) 局域网故障维修 ( 对现有公司内部局域网络维护、测试，保证内部网络通讯正常，网络故障的解决等 ) 。 (5) 电脑基本应用简单培训。 (6) 用户权限设置。（包括用户权限，密码等设置） (7) 客户文档的制作。（包括网络设置，硬件列表，用户列表等文档） 发展战略 我国目前面临的网络安全问题正随着信息化的飞速发展日益严峻。据统计，目前在遭受黑客及病毒攻击最为频繁的国家中，中国已经位居第三位。我们认为，一旦高效、便捷的信息系统被恶意的利用和破坏，其所造成的危害势必更隐蔽、更可怕。不安全的信息系统，不如没有信息系统！ 而现有信息安全的解决方式也有多种，可以请专业公司，也可以由自己公司的 IT 部门完成。随着信息安全的专业化发展和复杂程度提供，信息安全的技术门槛也提高了，更由于信息安全是个动态的过程，不可能一步到位，因此基于成本考虑和技术先进性考虑，信息安全外包成为一种趋势，信息安全服务是信息安全外包的一项最重要内容也被市场所接受。 东莞市国晨网络科技有限公司的定位是专业的信息系统服务提供商，我们将致力于保证用户信息系统的安全。我们的发展战略是紧贴客户， 为客户建立全面的信息安全体系，提供贴身呵护，量身定做的信息安全审核服务、漏洞清除服务、病毒清除服务、数据备份服务、数据恢复服务以及信息系统全面外包服务。国晨科技组织结构教育行业行政办公售前支持综合行业技术开发技术部市场部软件部东莞市国晨电脑网络科技有限公司董事会政府行业采购工程实施客户服务办公室后勤运输总经理副总经理工程部商务部财务软件推广软件实施近两年业绩序号项目名称合同金额完成时间备注1东莞市对外贸易经济合作局设备维护6，50002006年设备维护3东莞市对外贸易经济合作局服务器维护5，22002007年服务器维护4东莞市劳动局宣传光盘制作与记录项目112，300元2006年媒体软件开发5东莞市风岗镇广电站文化中心调音台项目86，600元2006年音响器材6东莞市劳动就业中心瑞星防病毒项目142，802元2008年网络安全7东莞市劳动就业中心UPS设备维护合同2，9000元2008年设备维护8海悦酒店系统工程130，000元2008年办公设备及系统工程9麻涌文化广播电视服务中心有线广播系统工程152，855元2008年音响器材有线广播系统11东莞市经贸办机房维护项目25，000元2008年机房维护12东莞市劳动就业中心机房维护66，300元2008年机房维护13131东莞市中级人民法院服务器负载均衡器485,000元2007年网络安全14东莞市中级人民法院瑞星防火墙项目40,000.002005年网络安全15东莞市卫生局瑞星防病毒项目1,665,000元2006年网络安全16东莞市安全生产监督管理局天融信防火墙项目257,000元2007年网络安全17东莞市交通局瑞星防病毒项目200,000元2007年网络安全18东莞市环境保护局天融信防火墙项目135,100元2005年网络安全19东莞市环境保护宣教信息中心瑞星防病毒项目100,000元2005年网络安全20东莞市黄江镇人民政府瑞星防病毒项目100,000元2007年网络安全21东莞市市区人民检察院瑞星防病毒项目77,500元2007年网络安全22东莞中学瑞星防病毒项目81,150元2006年网络安全项目经理简历表姓名叶应享性别男年龄30岁职务项目经理职称工程师学历大专参加工作时间1998年9月从事项目经理年限10年已完成工程项目情况建设单位项目名称建设规模竣工日期工程质量东莞市环保局综合布线、交换机、服务器采购90多万2000年3月好东莞市万江区政府网络设备采购，服务器，交换机等50多万2000年6月好东莞市万江区财政分局网络设备采购，服务器，交换机等20多万2002年良好东莞市高步镇中心小学校园网络工程，电教室设备80多万2002年9月良好东莞市南城区阳光第一小学校园网络工程、电脑室、6间多媒体课室终端项目100多万2003年良好东莞市莞城二中舞蹈室，10间多媒体课室工程20多万2004年9月良好东莞市高步镇中心小学7间多媒体课室平台项目20多万2004年9月良好东莞市莞城二中教师办公室网络改造课室终端音乐室，20间多媒体课室工程，100多个教师办公电脑信息30多万2004年9月完工好东莞市道滘镇中心小学电脑室工程60位媒体电脑室工程16.8多万2005年5月完工好东莞市道滘镇济川中学校园网络工程主干校园工程，综合布线，智能广播，电视，多媒体课室终端，电脑室，网络中心，课件制作室，多媒体电教室258万2005年5月完工好东莞市道滘镇南城小学网络工程主干校园工程，综合布线，智能广播，电视，多媒体课室终端，电脑室，网络中心，课件制作室等96.8338万2005年5月完工好东莞市道滘镇实验小学网络工程主干校园工程，综合布线，智能广播，电视，多媒体课室终端，电脑室，网络中心，课件制作室等67万2006年5月完工好第三章 广祥酒店综合布线系统3.1 结构化综合布线系统介绍3.1.1 布线系统概述综合布线系统PDS (Premises Distribution System)全称“建筑与建筑群综合布线系统”。它是在现代化通信需求的不断发展对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统，是为满足未来高速数据传输网络的需求而设计的，它使用高品质的标准材料采取组合压接的方式来组建整个系统，因此使用其元件很容易组合成一套完整的配线系统 (不需要长期的专业人员维护)。综合布线系统是一种开放式设计的结构化布线系统，它采用模块化方式，以星形拓扑结构，支持大楼（建筑群）的语音、数据、图像、安防及视像等数字及模拟传输应用。网结构化布线系统包括建筑群子系统、楼内干线子系统（垂直干线和水平干线子系统）、工作区子系统、设备间子系统和管理子系统六部分。1、建筑群子系统由各建筑之间的网络组成。在单位内建立一个信息中心（网络中心），由网络中心引若干对光纤至各建筑，即光纤到楼（FTTB）。2、垂直干线子系统根据各建筑的特点以及集中式拓扑结构化网络设计的原则，每一建筑物内的垂直子系统作为一个整体，即从主设备间（计算机房、网络中心）出发，利用建筑物中的垂直路由（竖井等），以点对点方式连向工作区的设备间架设一根光缆。以支持网段工作组交换机及其下联网络端口的高速数据、语音及多媒体的传输。3、水平布线系统水平干线子系统的作用是连接管理子系统到工作区子系统。水平电缆经吊装线槽和房间内线槽引至信息插座。采用超五类线支持传统和快速以太网及话音通讯。根据大楼平面布置，网段/工作组管理子系统的设置位置及电缆路由走向，水平双绞线的设计距离不超过90米。由放置在楼层配线间的管理配线架引出，经楼道水平线槽和墙面线槽引至用户端的墙式或地面式信息插座。每一单孔插座拉一根五类UTP支持数据/话音传输。水平干线子系统通常采用两种走线方式1）采用走吊装的轻型槽型电缆桥架的方式这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在楼层天花板下方，从弱电竖井引向设有信息点的房间，再由预埋在墙内的不同规格的铁管，将线路引到墙上的铁盒内。综合布线系统水平布线是放射型的，线路量大，顺此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线糟的容量。即：线槽的横截面积=水平线路横截面积3线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的弯转自如。为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊装线槽的出线口，待具体位置确定后，再引到信息出口。2）采用地面线槽走线方式这种方式适应于大开间的办公间，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，实现办公自动化。由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位根据管线设计人员提出要求，综合系统的实际情况，完成地面线槽路由部分的设计。线槽容量的计算应根据水平线的外径来确定。即：线槽的横截面积=水平线横截面积34、工作区布线系统工作区子系统是由终端设备连接到信息插座的连接线和信息插座组成，通过插座就可以引出数据信息接口，也可以连接数据终端以及其他传感器和弱电设备接口。信息插座总线及工作区设置完全按照用户需求设置。安装固定在墙壁、地板或其他指定位置。 5、设备间子系统设备间要进行主机及网络设备的互连、光纤配线架的安装及接线。将网段工作组交换机、管理子系统均放置在设备间中，通过跳接线，对各工作站点进行管理，使整个布线系统具有智能化。设备间的环境与设计考虑：应尽量保持室内无尘土、通风良好、室内照明不低于540Lux；应符合有关消防规范、配置有关消防系统和空调设备。室内应提供UPS电源配电盘，以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W，管理子系统（配线室）应尽量靠近弱电竖井旁，以方便布线并节省投资。设备室的环境条件如下：温度保持在8 27之间湿度保持在30% 50%之间 6、管理子系统管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当，都直接影响至将来信息系统的正常运行、维护及使用的灵活性。管理子系统是由装置在设备间内的分配线架、普通和快接式跳线等组成。在配线架上使用色标来区分干线电缆、水平线电缆和连接主配线架上设备的端接点。3.1.2 结构化综合布线系统应符合的专业标准1、ISO/IEC 11801信息技术-布线标准2、EIA 568A/ TIA 568B商业建筑电信布线标准3、EIA / TIA 569电信通道和空间的商业建筑标准4、EIA / TIA 606商业建筑的电信通道结构的管理标准5、EIA / TIA 609商业建筑的电信通道接地标准6、CECS72：95建筑与建筑群综合布线系统工程设计规范7、CECS89：97建成筑与建筑群综合布线系统工程施工及验收规范3.1.3 网络介质系统的拓扑结构对于供机关单位内部使用的计算机网络的主干介质系统拓扑结构，从网络技术角度来看，有多种网络拓扑结构型式可供选择。各种网络拓扑结构型式分别有着各自的技术侧重面，分别具有各自的优点，也有各自的不足之处。截止目前为止，还没有哪一种网络技术能够满足社会各个层面对网络传输的要求。但总可以找到一种或几种网络技术，可以满足、或基本满足某特定用户的技术要求。网络的拓扑结构主要有星型、环型、总线型等各种不同的逻辑结构。在当前众多网络建设中，普遍采用比较直观而方便的星型拓扑布线系统结构形式。在计算机网络介质系统的拓扑结构设计中，采用按照星型信号拓扑结构形式进行设计规划、建设，具有如下好处：整个网络具有良好的可扩展性，一次投资即可以满足将来整个网络信息端口进一步扩展的需要、便于管理，可以满足对不同信息端口的网络管理要求、结构简单，对网络故障具有良好的控制和隔离作用，维护方便，网络传输延迟时间少，传输误码率低，可以满足不同网络设备的介质访问控制协议的要求。3.1.4 结构化综合布线的特点1、开放性综合布线系统是一套全开放式的布线系统，它具有一套全系列的适配器，可以将不同设备厂商的不同传输介质全部转换成相同的非屏蔽双绞线，通过双绞线可以传输话音、数据、图像、视频信号；采用光纤可以远程高速传输数据、高清晰度图像信号，可以支持目前所有数据及话音设备厂商的系统。2、灵活性由于所有信息系统采用相同的传输介质，因此所有信息通道是通用的，信息通道可以支持电话、传真、用户终端、ATM、10100BASE-T工作站及令牌环站。所有设备的开通及更改均不需要改变系统布线，只需做必要的跳线管理即可。系统组网也可灵活多样，各部门即可独立组网又可方便互连，为合理组织信息流提供了必要条件。3、可靠性综合布线系统采用高品质的标准布线材料，以组合压接的方式构成一套高标准信息通道，每条信息通道都要采用专用仪器测试以保证电器性能。系统布线全部采用物理星型拓扑，点到点端接，任何一条线路故障均不影响其它线路的运行，同时为线路的运行维护及故障检修提供了极大方便，从而保障了系统的可靠运行。更重要的是在复杂环境下，超五类双绞线网络系统为用户将来在更高的数据、语音传输上提供了安全可靠的保证。4、先进性采用极富弹性的布线概念，数据、语音采用超五类非屏蔽双绞线布线方式，极为合理地构成一套完整的布线系统。所有布线均采用世界最新通讯标准，所有信息通道均按国际标准，采用八芯配置，通过五类双绞线传输数据可达到100Mbps。5、安全性 “防尘装置”避免信息点意外损伤或灰尘而产生信息传输障碍。3.1.5 结构化综合布线系统的性能要求计算机网络涉及到许多内容和协议，每个协议都拥有在遵循国际标准的基础上各自的特点，对布线要求有着一些差别，同时随着技术的发展，用户对带宽和频宽需求的增加， 对布线的要求是在不用作较大的改变的同时，适应新的技术和用户站点的增加或传输速率的增加，具有更好的智能性和灵活性。结构化布线满足当今市场的需求：如语音通信、计算机网络、保安监控、楼宇自控、以及电脑辅助设计工作站和集中控制系统。作为整个网络系统乃至整个集成系统的基础，布线系统必须具有这样一些特性：1、可靠、实用性布线系统要能够充分适应现代和未来技术发展，实现话音、高速数据通信、高显像度图片传输，支持各种网络设备、通讯协议和包括管理信息系统、商务处理活动、多媒体系统在内的广泛应用。布线系统还要能够支持其它一些非数据的通讯应用，如电话系统等。 2、先进性布线系统作为整个大楼的基础设施，要采用先进的科学技术，要着眼于未来，保证系统具有一定的超前性，使布线系统能够支持未来的网络技术和应用。3、灵活性布线系统对其服务的设备有一定的独立性，能够满足多种应用的要求，每个信息点可以联接不同的设备，如数据终端、模拟或数字式电话机、程控电话或分机、个人计算机、工作站、打印机、多媒体计算机、和主机等。布线系统要可以连接成包括星型、环型、总线型等各种不同的逻辑结构。4、模块化布线系统中除去固定于建筑物内的水平线缆外，其余所有的设备都应当是可任意更换插拔的标准组件，以方便使用、管理和扩充。 5、扩充性布线系统应当是可扩充的，以便在系统需要发展时，可以有充分的余地将设备扩展进去。6、标准化布线系统要采用和支持各种相关技术的国际标准、国家标准及工业标准，这样可以使得作为基础设施的布线系统不仅能支持现在的各种应用，还能适应未来的技术发展。3.2 传输介质系统设计原则综合布线系统传输介质系统依据结构化布线系统设计规范，综合布线系统要遵循以下原则：1）按照结构化布线系统设计规范的有关标准进行结构化布线设计。2）布线要符合国际标准，充分保证综合布线系统的高速运行和信息的可靠传输。3）布线既满足目前的通信技术要求，又满足未来需要，实现数据通信、实时的语音通讯和图像传输。4）布线的接插件都应是模块化的标准件，以便于将来的发展。5）布线要具有高可靠性，要能满足网络系统设计和通信系统设计的通用性和灵活性。3.3综合布线的组成从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。本工程全部包括了这六个系统。3.3.1 工作区子系统工作区子系统示意图工作区指从由水平系统而来的用户信息插座延伸至数据终端设备的连接线缆和适配器组成。工作区的UTP/FTP跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝，最大长度一般不应超过5米。3.3.2水平子系统水平子系统指从楼层配线架至工作区用户信息插座的电缆。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构，每个信息点均需连接到管理子系统。由UTP线缆构成。最大水平距离：90m（295ft）。指从管理间子系统中的 配线架的端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M。水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。因此要施工严格， 保证链路性能。综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线。甚至可以采用光纤到桌面。3.3.3管理子系统在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异，单单从布线的角度上看，称之为楼层配线间或电信间是合理的，而且也形象化；但从综合布线系统最终应用-数据、语音网络的角度去理解，称之为管理子系统更合理。它是综合布线系统区别与传统布线系统的一个重要方面，更是综合布线系统灵活性、可管理性的集中体现。因此在TCL综合布线系统中称之为管理子系统。管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路能够延伸到建筑物内部各个工作区。是综合布线系统灵活性的集中体现。管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的连接。线路的色标标记管理可在管理子系统中实现。2.3.4垂直干线子系统主机房大对数电缆或光纤竖井HOST IDF IDF IDF垂直干线子系统示意图垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。垂直干线子系统Topology结构采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。垂直主干采用25对大对数线缆时，每条25对大对数线缆对于某个楼层而言是不可再分的单位。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。垂直主干线缆安装原则：从大楼主设备间主配线架上至楼层分配线间各个管理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器），并符合ANSI TIA/EIA-569安装规定。电缆安装性能原则：保证整个使用周期中电缆设施的初始性能和连续性能。大楼垂直主干线缆长度小于90M时，建议按设计等级标准来计算主干电缆数量；但每个楼层至少配置一条CAT5 UPT/FPT做主干。大楼垂直主干线缆长度大于90M，则每个楼层配线间至少配置一条4芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。3.3.5设备间子系统设备间子系统是一个集中化设备区，连接系统公共设备，如PBX、局域网(LAN)、主机、建筑自动化和保安系统，及通过垂直干线子系统连接至管理子系统。设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群来的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的一、二层，位置不应远离楼梯，而且为以后的扩展留有余地，不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。设备间子系统空间要按ANSI/TIA/EIA-569要求设计。严格意义上的设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。3.3.6建筑群子系统建筑群是指由两幢及以上的建筑物组成的群体。在这个建筑群体中有一幢建筑物内装有该建筑群体的建筑群配线架（CDF），以便统一布线和连接。建筑群子系统（也叫建筑群主干布线子系统）是建筑群配线架到各幢建筑物配线架（BDF）之间的通信线路，它们一端的终端设备-建筑群配线架也属于建筑群主干布线子系统。采取星形或树形的网络结构，分别接到各幢建筑中的建筑物配线架。建筑群主干布线子系统包括建筑群主干电缆、建筑群主干光缆及其在建筑群配线架和建筑物配线架上的机械终端及建筑群配线架上的接插软线和跳线。3.4 综合布线系统工程设计及施工要求 网络拓朴结构采用以网络中心机房为中心， 向各个办公室、会议室、功能室发散的星形连接； 网络中心统一管理，把酒店的网络统一起来，实行统一管理； 工作区子系统是最终用户区域，信息插座需选用最新信息模块，能防尘、防潮，体积小、组合方便，每个接口用图标进行标记；防火性能和触点工艺符合国家标准。与插座模块组合使用的面板，其安装与拆卸简便易行； 水平子系统是指大楼内水平电缆系统，该部分采用明线线槽进行铺设施工； 管理子系统中，所有UTP铜缆和光纤连接配线架设备全部采用EIA/TIA标准的19规格产品。端接语音点的配线架可以为交叉连接式配线架，端接数据点的配线架应采用19标准的RJ45模块式配线架； 垂直干线子系统中，在90米以内采用超五类双绞线进行连接，达到或超过九十米的用六芯光缆连接； 设备间所需的端接设备均应为19标准。机柜要留有充足的余量用于安装网络设备； 筑物之间的数据连接采用单模室外光缆，即酒店的网络中心到其他楼房的距离较近，只设计一条光缆进行连接，走线路由以架空和埋地结合的方式进行。3.5 布线系统的拓扑结构综合布线系统中各种网络单元按技术性能要求和经济合理原则进行组合、配置。组合配置包含组合逻辑和配置形式，组合逻辑描述网络功能的体系结构；配置形式是描述网络单元的邻接关系，即说明交换中心（或节点）和传输链路的连接情况，它们组成综合布线系统的网络拓朴结构。(1) 常用网络拓朴结构环形总线型树形星形
