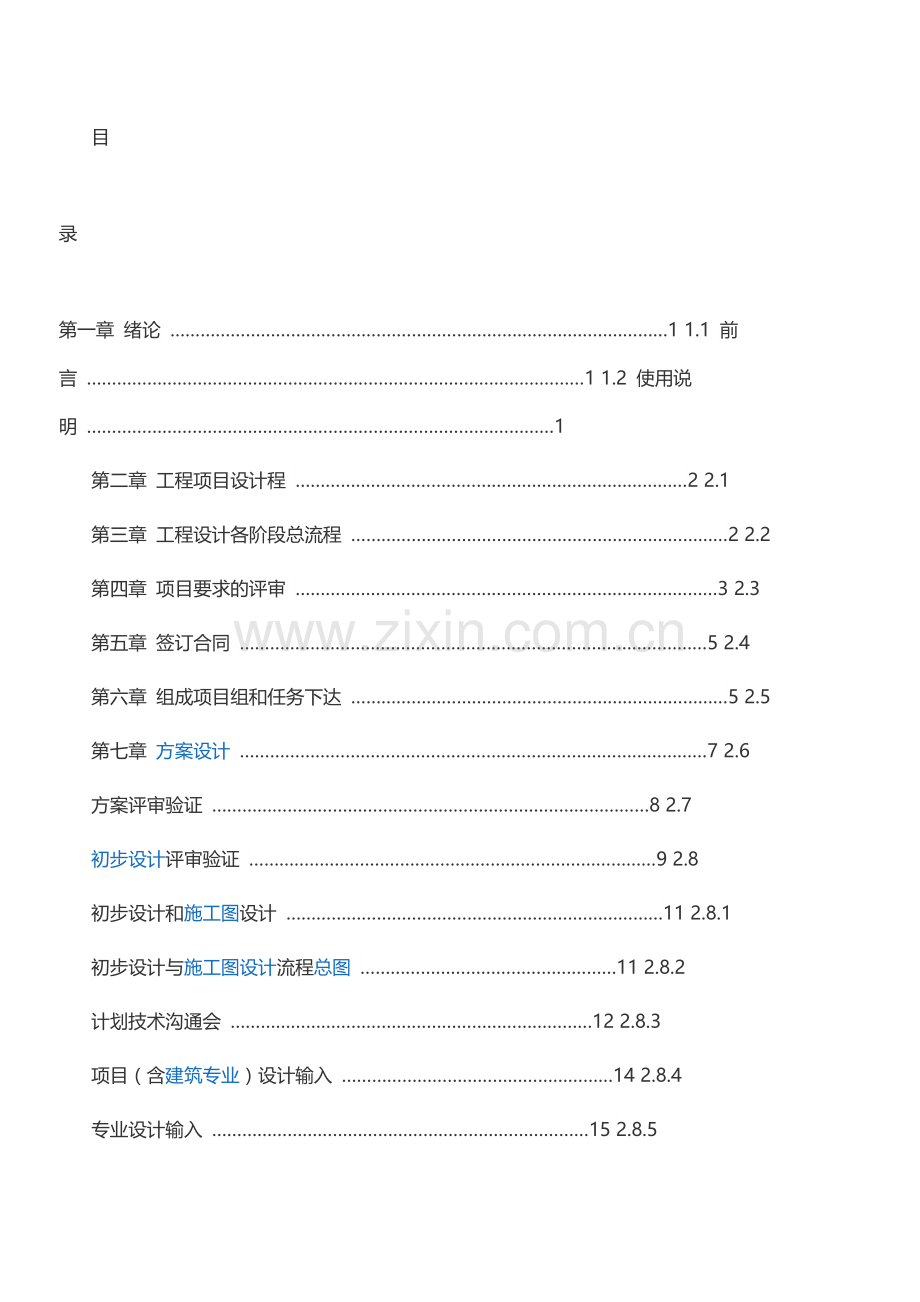

工程设计作业指导书工程设计作业指导书中国建筑科学研究院建筑设计院二○○八年四月工程设计作业指导书施行日期：2008 年 4 月内容简介本书系统的描述了民用建筑工程设计的全部过程，详细讲解了每个过程的要求和要点。设计人员使用本书，能轻松的理解和掌握工程设计的主要环节，从而顺利的完成设计任务，保证产品质量。本书可作为设计工作的指导性文件。编制人员责任编辑：马立东邱仓虎曾捷主编：吴彦明编制人员：薛明周进胡荣国常钟隽王双杨金明诸火生孙建超韩平孙秀菊王丁盛晓康杨佳李建琳宋维厉守生孙虹王黛岚郑毅本书编制中借鉴引用了原建研建筑设计研究院有限公司编制的部分质量管理文件，特此向这部分文件的原编写者们致谢！本书版权归中国建筑科学研究院建筑设计院所有，翻印必究。目录第一章绪论 ………………………………………………………………………………………1 1.1 前言 ………………………………………………………………………………………1 1.2 使用说明 …………………………………………………………………………………1 第二章工程项目设计程 ……………………………………………………………………2 2.1 第三章工程设计各阶段总流程 …………………………………………………………………2 2.2 第四章项目要求的评审 …………………………………………………………………………3 2.3 第五章签订合同 …………………………………………………………………………………5 2.4 第六章组成项目组和任务下达 …………………………………………………………………5 2.5 第七章方案设计 …………………………………………………………………………………7 2.6 方案评审验证 ……………………………………………………………………………8 2.7 初步设计评审验证 ………………………………………………………………………9 2.8 初步设计和施工图设计 …………………………………………………………………11 2.8.1 初步设计与施工图设计流程总图 ……………………………………………11 2.8.2 计划技术沟通会 ………………………………………………………………12 2.8.3 项目（含建筑专业）设计输入 ………………………………………………14 2.8.4 专业设计输入 …………………………………………………………………15 2.8.5 各专业互提条件 ………………………………………………………………16 2.8.6 设计验证 ………………………………………………………………………19 2.8.7 设计输出 ………………………………………………………………………21 2.8.8 产品交付 ………………………………………………………………………22 2.8.9 设计评审 ………………………………………………………………………23 2.8.10 质量计划 ………………………………………………………………………25 2.8.11 特殊验证 ………………………………………………………………………25 2.8.12 外来文件和顾客提供的产品 …………………………………………………25 2.8.13 设计更改 ………………………………………………………………………26 2.8.14 后期服务 ………………………………………………………………………27 2.8.15 顾客财产 ………………………………………………………………………27 第三章设计确认 ………………………………………………………………………………29 3.1 方案确认 …………………………………………………………………………………29 3.2 初步设计确认 ……………………………………………………………………………30 3.3 施工图确认 ………………………………………………………………………………31 I 第四章沟通 ……………………………………………………………………………………33 4.1 内部沟通 …………………………………………………………………………………33 4.2 与顾客沟通 ………………………………………………………………………………34 4.3 涉及记录 …………………………………………………………………………………34 4.4 记录示意图 ………………………………………………………………………………35 第五章设计分包 ………………………………………………………………………………36 第六章第六章记录 ……………………………………………………………………………………38 6.1 第七章工程设计记录表格 ………………………………………………………………………38 6.2 第八章工程设计工作手册 ………………………………………………………………………43 第九章第七章支持性文件 ……………………………………………………………………………44 7.1 第十章委托任务书提纲 ………………………………………………………………………44 7.2 第十一章各专业设计输入提纲 7.2.1 项目（含建筑专业）设计输入提纲 ……………………………………………44 7.2.2 第十二章结构专业设计输入提纲 …………………………………………………………47 7.2.3 第十三章给排水专业设计输入提纲 ………………………………………………………49 7.2.4 第十四章暖通专业设计输入提纲 …………………………………………………………50 7.2.5 第十五章电气专业设计输入提纲 …………………………………………………………52 7.3 第十六章互提条件资料深度规定 …………………………………………………………………53 7.3.1 第十七章建筑专业提供给其他专业的设计资料 …………………………………………53 7.3.2 第十八章结构专业提供给其他专业的设计资料 …………………………………………56 7.3.3 第十九章设备专业提供给其他专业的设计资料 …………………………………………56 7.3.4 第二十章电气专业提供给其他专业的设计资料 …………………………………………58 7.4 第二十一章设计校审、审定提纲 ……………………………………………………………………59 7.4.1 第二十二章建筑专业设计校审、审定提纲 …………………………………………………59 7.4.2 第二十三章结构专业设计校审、审定提纲 …………………………………………………62 7.4.3 第二十四章设备专业设计校审、审定提纲 …………………………………………………65 7.4.4 第二十五章电气专业设计校审、审定提纲 …………………………………………………68 7.4.5 第二十六章经济专业设计校审、审定提纲 …………………………………………………71 7.5 第二十七章民用建筑必备计算书清单 …………………………………………72 7.5.1 第二十八章统一说明 ……………………………………………………………72 7.5.2 第二十九章建筑专业必备计算书清单 ………………………………………………73 7.5.3 第三十章结构专业必备计算书清单 ……………………………………………73 7.5.4 第三十一章设备专业必备计算书清单 …………………………………………………74 7.5.5 第三十二章电气专业必备计算书清单 ………………………………………………………76 7.6 第三十三章过程识别章的使用说明 …………………………………………………………………77 II 第八章模板文件 ………………………………………………………………………………78 8.1 第三十四章方案设计文件模板 ………………………………………………………………………78 8.2 第三十五章初步设计文件模板 ………………………………………………………………………79 8.3 第三十六章初步设计、施工图图框 …………………………………………………………………80 8.4 第三十七章其它文件模板 ……………………………………………………………………………84 第三十八章第九章归档 ……………………………………………………………………………………85 9.1 外来文件归档 9.2 记录表格归档 9.4 电子文件归档 9.5 方案文件归档 …………………………………………………………………………85 …………………………………………………………………………85 ……………………………………………………………………85 …………………………………………………………………………85 …………………………………………………………………………85 9.3 图纸、计算书归档中国建筑科学研究院建筑设计院·作业指导书第一章绪论 1.1 前言设计工作是一项复杂的系统工程。我院成立二十几年来，完成了近百项工程设计，积累了大量经验，也得到一些教训。编写本作业指导书的目的，是为了将我院员工多年来积累的经验转化为大家共享的资源，从而减少失误，避免不必要的重复，节约成本，提高生产效率，保证设计质量。每一位员工都应按照本作业指导书来工作，实现以下目标：第一是资源共享，所有员工按照相同的模式工作，便于调配人力，节约人力资源，降低成本；第二是及时发现问题并迅速解决问题；第三是便于内部和外部沟通。当前中国的建筑业正处于高速发展阶段，但有朝一日设计行业会饱和。如何生存与发展将是我们必须面对的难题。我们发展的机会在于培养全体员工采用最优化的工作程序，以最快的速度，最好的质量，最低的成本满足顾客的需求。 1.2 使用说明本作业指导书适用与民用建筑工程设计，对于一般工业建筑工程设计，可参照执行。在本作业指导书中，采用了过程方法规定设计工作的流程。 “过程”是指任何使用资源将输入转化为输出的活动。 “过程方法”是指系统地识别和管理各个过程。输入 (资源) 过程（一组相互关联、相互作用的活动）输出 (产品、过程的结果) 检查（测量）过程示意图在本作业指导书中，按照从总体到局部，从主线到分支的思路按步骤描述分解说明了工程设计的全部过程。对于每个过程，大都采用了流程图的形式来描述。为了便于检索，在流程图中每个可分解过程名称的后面标记了章节号，按照章节号可以查找到此过程的下一级分解过程。项目要求评审 2.2 过程名称过程分解的章节 -1- 中国建筑科学研究院建筑设计院·作业指导书第二章工程项目设计流程 2.1 工程设计各阶段总流程工程设计一般可分为方案设计、初步设计和施工图三个阶段。根据开始阶段的不同，分为三种类型的总流程。全过程设计流程项目要求的评审 2.2 初设、施工图设计流程签订合同 2.3 方案评审验证 2.6 施工图设计流程项目要求的评审 2.2 初步设计评审验证 2.7 组成项目组和任务下达 2.4 签订合同 2.3 方案设计 2.5 组成项目组和任务下达 2.4 方案确认 3.1 项目要求的评审 2.2 签订合同 2.3 初步设计 2.8 组成项目组和任务下达 2.4 初步设计确认 3.2 施工图设计 2.8 施工图确认 3.3 -2- 中国建筑科学研究院建筑设计院·作业指导书 2.2 项目要求的评审 1 工作流程输入项目前期负责人与顾客沟通，确定项目的主要要求，设计范围；填写《项目前期要求记录》前期专业负责人与顾客沟通，确定主要技术方案和技术指标；项目前期负责人填写《(T01)项目要求评审表》。确定项目要求评审项目要求 1. 各专业总工检查输入要求是否充分和适宜； 2. 各专业总工评审并签署意见； 3. 经营管理部签署意见。与顾客沟通确认输出项目负责人应将评审中发现的问题及时与顾客沟通，并请顾客确认。 2 支持性文件《项目前期要求记录》（详见 7.1）。 3 要点指导 1) 项目前期负责人及前期专业负责人（如无特殊情况也应继续作为以后阶段的项目负责人及专业负责人）负责本阶段的具体工作。 2) 在前期或方案阶段，往往顾客的需求并不明确，前期负责人必须通过与顾客的沟通以及对项目的分析使需求明确化。该阶段需要结构、机电和经济专业的配合（如帮助顾客确定结构形式、采暖空调方式等等影响建筑或规划整体构架或布局等因素）。 3) 现场踏勘：现场踏勘是明确项目要求的重要手段。应做好周围环境、地形、地貌及已有建筑的调查和记录，往往需要一些测量和拍照工作。 4) 评审招标任务书：招标任务书的内容往往有较大差异，需深入研讨，明确要旨。并对一些要求含糊之处通过答疑澄清，以避免误解。对招标要求的一些细节应明确。 5) 在初步设计阶段，项目的设计要求必须明确。顾客应提供设计任务委托书，若顾客不具备这方面的能力，设计方应提供设计任务委托书草稿供顾客确认，其主要内容可参考《项目前期要求记录》（详见 7.1）。当顾客不能及时确认时，应及时督促并提醒其对进度的影响。 -3- 中国建筑科学研究院建筑设计院·作业指导书 6) 当设计要求基本明确后，填写《(T01)项目要求评审表》。经本专业总工审阅后作为方案设计工作的依据。顾客的工程项目委托书与评审表的内容应一致。该阶段往往顾客不能全面而细致的考虑项目的要求，故《(T01)项目要求评审表》很重要，可避免因前期考虑不周或漏项而给后期设计造成的麻烦。 7) 不符合资质要求的负责人（如参加工作不久的人员）往往不能把握项目的主要问题，造成重大失误。原则上不允许特批项目负责人。 8) 若忽视与顾客的沟通，闭门造车，结果将与顾客期望大相径庭。 9) 若不请其他专业共同分析，将造成方案的可实施性差甚至会导致方案不成立。 10) 如果提供评审的与产品有关的要求发生变化，项目负责人应及时通知有关部门，修改相关文件（如合同、设计计划、设计输入），并将已变更的要求及时通知有关的设计人员。 4 涉及记录序号 1 2 记录名称《项目前期要求记录》《(T01)项目要求评审表》填写人项目前期负责人项目前期负责人沟通方式作为《(T01)项目要求评审表》的输入依据抄送经营管理部、技术管理室备案 5 记录示意图项目要求评审记录 T01 项目要求评审表 -4- 中国建筑科学研究院建筑设计院·作业指导书 2.3 签订合同 1 工作流程经营管理部检查以下要求；准备签订合同 1. 计委立项批文； 2. 《(T01)项目要求评审表》； 3. 考察顾客的支付能力； 4. 检查顾客的要求是否符合法律要求；签订合同 1. 经营管理部填写合同； 2. 院长签署合同； 2 要点指导 1) 对于没有立项批文的项目，不能签署正式合同。 2) 计委立项批文经营管理部备案一份，复印一份给项目负责人。 2.4 组成项目组和任务下达 1 工作流程一般情况下，由项目前期负责人担任项目负责人。必要时，由院长指定项目负责人。项目负责人和专业负责人双向选择，组成项目组。组成项目组填写任务通知单经营管理部根据合同要求填写《(T02-T04)设计任务通知单》注明项，目负责人和各专业负责人选。批准项目下达院长会同各专业设计所所长协调确认项目组人选，批准下达。接受任务项目负责人和专业负责人签署接受任务。 2 要点指导项目负责人必须有国家规定的执业资质。专业负责人原则上只设一人，必须有国家规定的执业资质。以下情况下可设多个专业负责人： 1) 设计分承包时，我院人员任正专业负责人，供方人员任副专业负责人； 2) 包含若干子项的大型项目，可按子项设多个专业负责人； -5- 中国建筑科学研究院建筑设计院·作业指导书我院实行项目负责制。项目负责人和专业负责人在《(T02-T04)设计任务通知单》上签字则表示能保证按通知单规定的时间内完成规定设计范围内的工作。如果未能按《(T02-T04)设计任务通知单》的要求完成任务，项目负责人和专业负责人要负相应的违约责任。对于多负责人的情况，所有负责人都必须在《(T02-T04)设计任务通知单》上签字。如果出现多个负责人的情况，技术方案和重要设计参数必须由正负责人确定；产品交付时(包括变更)，必须包括正负责人签字盖章；正负责人签字在前，副负责人签字在后。如果因项目要求发生重大变化、项目组成员变动或项目交付时间发生更改，应填写《(T13)设计策划变更单》。 3 涉及记录序号 1 2 记录名称填写人沟通方式《(T02-T04)设计任务通经营管理部填写，项目负项目负责人送交经营管理部和技知单》责人完善签署意见。术管理室备案。《（T13）设计策划变更单》项目负责人抄送经营管理部和技术管理室备案。 4 记录示意图 T02-T04 设计任务通知单 T13 项目策划变更单 -6- 中国建筑科学研究院建筑设计院·作业指导书 2.5 方案设计 1 工作流程方案计划和策划首先做好进度计划，如方案讨论会计划、提交草图计划、方案指导计划、方案评审计划、绘制、制作计划等。计划不仅包括进度安排，还应包括设计深度（方案阶段的设计深度要求有较大伸缩性）表现形式(平立剖、、效果图、模型、图册、展板、幻灯介绍等)、人员分工、设备使用调配以及交付安排等等。项目设计输入在明确项目要求的基础上，分析其他的设计条件，详见 2.8.3。项目负责人应主动、及时向审定人员汇报设计工作方案指导的阶段成果及进展情况。审定人员应及时提出指导意见。在需要多个方案或需要从多个方案中甄选一个方案时，应及时进行方案的评审工作。即使仅出一个方案时，方案比较与选择也要对方案进行评审。评审由项目负责人召集，各专业负责人及审定人参加。评审可吸纳更多的人员参加，以促进方案的优化及整体水平的提高。评审结果应填写在《(T08)设计评审记录单》对比较方案应有评价结果。中。项目负责人应及时修正设计的偏离、偏差与错误。审定除了对方案的设计提出技术性意见，必要时应对效果图、模型等提出指导意见。方案设计（说明书、图纸）模型、效果图设计说明应在方案初期阶段就提出框架性文字供审定指导，以便在终稿时能切中要领，并避免遗漏重要内容。方案审定在方案脱手或定案时，应先由审定人员检查，认可后才能交付，以避免重大错误。方案交付归档9 2 涉及记录序号 1 记录名称《(T08)设计评审记录单》填写人项目负责人专业负责人 -7- 沟通方式项目负责人抄送各专业负责人和审定人中国建筑科学研究院建筑设计院·作业指导书 3 记录示意图 T08 设计评审记录单 2.6 方案评审验证 1 工作流程项目前期负责人准备资料项目前期负责人收集方案的图纸、说明和批文。召开方案评审会议评审负责人填写《(T08)设计评审记录表》。 2 要点指导这里所要验证的方案是指由其他设计单位设计的方案，这一类方案必须经过我院评审验证，才能继续开展下一步设计。评审负责人由项目负责人或专业负责人担任。方案是初步设计的主要依据，在开展初步设计之前，必须取得一个切实可行的方案。方案的成果是轮廓性的，对一些具体技术问题缺乏深入的研究，故应对方案进行验证。验证主要有以下几个方面： (1) 方案是否经过政府审批，审批意见中需要对方案做哪些修改。 (2) 方案是否符合国家及地方的法规、规范要求。 (3) 方案是否符合顾客的要求。特别是在初步设计阶段，顾客往往会有新的要求， -8- 中国建筑科学研究院建筑设计院·作业指导书方案能否满足这些要求。 (4) 方案是否合理，能否满足初步设计的技术条件。 (5) 若方案有较大或重大缺陷，是否需要修改方案并重新报政府审批。 3 涉及记录序号 1 记录名称《(T08)设计评审记录单》填写人项目负责人专业负责人沟通方式项目负责人抄送各专业负责人和审定人 4 记录示意图 T08 设计评审记录单 2.7 初步设计评审验证 1 工作流程项目前期负责人准备初步设计要求、说明和批项目前期负责人准备资料文等资料。评审负责人召集各专业总工对初步设计要求、召开初步设计评审会说明和批文等资料进行评审并填写《(T08)设计评审记录表》。 2 要点指导这里所要验证的初步设计是指由其他设计单位完成的初步设计，这一类初步设计必须经过我院评审验证，才能继续开展下一步设计。评审负责人由项目负责人或专业负责人担任。 -9- 中国建筑科学研究院建筑设计院·作业指导书对初步设计的验证：初步设计的成果在技术上已比较具体化，对一些细节问题仍缺乏深入的研究。另外，初步设计一般都经过政府有关部门（如消防、人防、园林、交通）以及相关协作单位（如燃气、热力、自来水公司、供电部门、电信部门等）的确认，会有一些修改意见。故应对初步设计进行验证。验证主要有以下几个方面： 1) 初步设计是否经过政府审批，审批意见中需要对初步设计做哪些修改。 2) 初步设计是否符合国家及地方的法规、规范要求。 3) 初步设计是否符合顾客的要求。既使在初步设计审批后，顾客往往仍会有新的要求，因此需要讨论确认初步设计是否具有满足这些要求的条件。 4) 初步设计是否合理，能否满足施工图设计的技术条件。 5) 若初步设计有较大或重大缺陷，是否需要修改初步设计并重新报政府审批及有关协作单位确认。 6) 若初步设计未经相关协作单位确定，应敦促顾客尽早进行，以便下步设计阶段的顺利进行。 3 涉及记录序号 1 记录名称《(T08)设计评审记录单》填写人项目负责人专业负责人沟通方式项目负责人抄送各专业负责人、审定人 4 记录示意图 T08 设计评审记录单 - 10 - 中国建筑科学研究院建筑设计院·作业指导书 2.8 初步设计和施工图设计 2.8.1 初步设计和施工图设计流程总图计划技术沟通会 2.8.2 外来文件和顾客提供的产品 2.8.12 项目设计输入 2.8.3 专业设计输入 2.8.4 设计评审 2.8.9 1. 建筑专业内部的设计组织与协调：在设计过程中，建筑专业负责人在项目负责人的领导下对本专业的设计负责，并负责安排本专业的人员和进度。 2. 建筑专业与其他专业的组织与协调：项目负责人对各专业的协作进行组织和协调。建筑专业负责人按计划向其他专业提交设计条件，并对其他专业返回的设各专业互提条件 2.8.5 设计分包 5 展开设计计条件给与认可。发现设计中建筑专业与其他专业的重大矛盾时，应及时向项目负责人反映。 3. 项目负责人负责设计的全部进展，并负设计验证 2.8.6 责确定项目中的主要技术问题。应密切联系业主，及时将业主的意图反映到项目设计组及主管领导。应及时了解设计中出现的问题，并及时解决。重大问题设计输出 2.8.7 应及时向审定或主管院长汇报。产品交付 2.8.8 文件归档 9 后期服务 2.8.14 设计更改 2.8.13 - 11 - 中国建筑科学研究院建筑设计院·作业指导书 2.8.2 计划技术沟通会 1 工作流程会前准备，确定主要设计和审定人专业负责人负责组织本专业设计人员；复印分发有关资料给主要设计人和审定人，做会前准备。专业负责人估算工作量研究主要技术问题工作量包括出图前的所有工作。估算工作量时，应该列出图纸目录和其它工作量清单。项目负责人召集、主持会议会议应安排以下内容： 1. 明确项目要求； 2. 安排项目设计进度； 3. 安排专业协作计划； 4. 安排设计评审；确定设计计划 5. 安排设计分包； 6. 安排质量计划； 7. 安排特殊验证；检查人员配置批准设计计划 1. 所长批准项目人员组成； 2. 经营管理部批准设计计划； 3. 院长总批示。 2 要点指导 1) 设计评审时机的确定，通常安排在施工图设计之前，提前对重要系统性技术问题予以确定；但对方案和初步设计，可视项目复杂和重要程度由项目负责人确定是否需要设计评审，如需要进行评审，时机可安排在设计之前，也可安排在设计之后，以便找出不足，在下一阶段改正。(详见 2.8.9) 2) 只有当设计项目有特殊的技术要求，目前的质量管理体系不能满足保证设计项目的质量要求时，才制订质量计划。（详见 2.8.10） 3) 只有当设计项目有特殊的技术要求，一般的验证方法不能满足保证设计项目的质量要求时，才安排特殊验证。（详见 2.8.11） 3 支持性文件技术管理室：《项目任职资格名册》 - 12 - 中国建筑科学研究院建筑设计院·作业指导书 4 涉及记录序号 1 2 记录名称填写人沟通方式经营管理部填写，项目负责人送交经营管理部和《(T02-T04)设计任务通知单》项目负责人完善签技术管理室备案。署意见。《项目任职资格名册》技术管理室网上发布 5 记录示意图《T02-T04 设计任务通知单》项目任职资格名册 - 13 - 中国建筑科学研究院建筑设计院·作业指导书 2.8.3 项目（含建筑专业）设计输入 1 工作流程项目负责人和建筑专业负责人准备材料填写《(T05)项目（含建筑专业）设计输入表》项目负责人准备以下材料：任务书；顾客要求；《(T01)项目要求评审表》《项目前期要求记录》；上一阶段的设计输出文件；已确认的结果文件；审定人评审输入内容审定人检查以下内容：输入内容的完整和充分性；设计参数、设计要点；分发各专业负责人 2 要点指导对项目的市政问题往往需要由顾客约请当地规委主持召开市政协调会，由规划、给水、排水、供电、供气、供热、电信、绿化、交通等部门对项目的市政、交通、绿化等进行协调、确定基本方案。从而形成市政设计条件。 3 支持文件《各专业设计输入提纲》（详见 7.2） 4 涉及记录序号 1 记录名称《(T05)项目（含建筑专业）设计输入表》填写人沟通方式抄送各专业负责人，在项目进展过程项目负责人建筑专业负中，如果输入内容有增加和删改，重新抄送。责人 5 记录示意图 T05 项目（含建筑专业）设计输入表 - 14 - 中国建筑科学研究院建筑设计院·作业指导书 2.8.4 专业设计输入 1 工作流程专业负责人准备材料填写《(T06)专业设计输入表》专业负责人准备以下材料：上一阶段的设计输出文件；已确认的结果文件；审定人检查以下内容：审定人评审输入内容输入内容的完整和充分性；设计参数、设计要点；分发各主要设计人 2 指导要点专业设计输入确定的方案、参数是本专业设计人进行设计的重要依据，所有设计人都应严格按照输入要求工作。专业负责人在填写输入内容时必须严谨负责，审定人在检查时也应该仔细斟酌。如果由于设计输入错误，造成后续工作的更改和返工，由专业负责人和本专业审定人共同负责。 3 支持文件《各专业设计输入提纲》（详见 7.2） 4 涉及记录序号 1 记录名称《(T06)专业设计输入表》填写人专业负责人沟通方式抄送本专业审定人、主要设计人各一份。在项目进展过程中，如果输入内容有增减和删改，重新抄送。 5 记录示意图 T06 专业设计输入表 - 15 - 中国建筑科学研究院建筑设计院·作业指导书 2.8.5 各专业互提条件设计条件分为主要条件和次要条件 1 工作流程设计人准备条件资料两类：主要条件包括建筑平、立、剖面；结构构件布置图；机电系统平面布置图和机房、井道详图等。提出主要条件需填写《(T07)工程设简单次要计互提条件单》，并要校审和审定。简单次要条件一般为洞口大样、局部节点等。简单次要条件不需填表，只需要提出专业和接受专业的专业负责人在条件主要条件图上盖过程识别章。简单次要条件可不校审和审定，必要时应会签。专业负责人判断条件类型条件填写《(T07)工程设计互提条件单》各专业会签校审、审定设计条件发放设计条件次要条件发放接受示例 2 要点指导 1、设计输入明确后，建筑专业应按计划尽快将基本设计条件提交给其他相关专业，其他专业根据设计计划按期返回条件图。 2、互提条件必须是纸介质文件；由专业负责人签署，专业负责人负责判定该条件是主要条件还是简单次要条件，并确定传递到哪些专业；主要条件应采用《T07 工程设计互提条件单》，条件单上的签署必须齐全。简单次要条件可采用小图传递方式，但应有专业负责人签署。条件深度参照《7.3 互提条件资料深度规定》执行。初步设计阶段设计条件的主要内容： 1) 建筑向结构专业所提条件应具备： (1) 平面布局及房间性质； (2) 平面轴线尺寸和建筑控制尺寸； (3) 各层层高； - 16 - 中国建筑科学研究院建筑设计院·作业指导书 (4) 建筑装修做法。 2) 建筑向机电专业所提条件应具备： (1) 平面布局及房间性质； (2) 防火分区； (3) 人防范围及抗爆单元； (4) 平面轴线尺寸和建筑控制尺寸； (5) 各层层高； (6) 各层或房间净高要求； (7) 机电用房及管井的位置及大小。 3) 结构向建筑专业所提条件应具备： (1) 确定结构形式； (2) 结构构件（墙、柱、板、梁）位置及尺寸。 4) 机电向建筑专业所提条件应具备： (1) 确定机房（含水池等）位置及大小； (2) 确定管井位置及大小； (3) 经过主要使用空间的管线路由； (4) 室外管线路由。施工图设计阶段设计条件的主要内容： 1) 建筑向结构专业所提条件应具备： (1) 平面布局及房间性质； (2) 平面轴线尺寸和建筑控制尺寸； (3) 各层层高； (4) 平面开洞位置及尺寸； (5) 门窗及洞口尺寸； (6) 建筑装修做法。 2) 建筑向机电专业所提条件应具备： (1) 平面布局及房间性质； (2) 防火分区； (3) 人防范围及抗爆单元； (4) 平面轴线尺寸和建筑控制尺寸； (5) 各层层高； - 17 - 中国建筑科学研究院建筑设计院·作业指导书 (6) 各层或房间净高要求； (7) 门窗及洞口尺寸； (8) 机电用房及管井的位置及大小； (9) 吊顶平面（凡需做室内装修处）。 3) 结构向建筑专业所提条件应具备： (1) 确定结构形式； (2) 结构构件（墙、柱、板、梁）位置及尺寸； (3) 对建筑布置的调整意见。 4) 机电向建筑专业所提条件应具备： (1) 确定机房（含水池等）位置及大小； (2) 确定管井位置及大小； (3) 对建筑布置的调整意见； (4) 经过主要使用空间的管线路由； (5) 室外管线路由； (6) 吊顶布置。 3 支持文件《互提条件资料深度规定》(详见 7.3) 4 记录序号 1 记录名称填写人《(T07)工程设计互提条件单》专业负责人（表后要附设计条件图）沟通方式发放和接受专业的专业负责人各持一份，抄送主要设计人； 5 记录示意图 T07 工程设计互提条件单 - 18 - 中国建筑科学研究院建筑设计院·作业指导书 2.8.6 设计验证 1 工作流程输入设计人自校改正特殊验证 2.8.11 校审人校对和审核合格输出不合格填写《(T11)不合格品记录表》必要时采取纠正和预防措施审定人审定不合格输出 2 要点指导 1）自校：设计人员应对出手图纸进行自校。自校时可对照输入，并参考《7.4 设计校审、审定提纲》。 2）审核： (1) 审核人员应参加项目设计组的主要会议，对设计的重大问题有所了解。 (2) 审核人员对本专业提出的设计条件进行验证，验证的内容可参考《7.4 设计校审、审定提纲》。 (3) 审核人员对本专业设计成果进行验证，验证的内容可参考《7.4 设计校审、审定提纲》。 3）审定： (1) 审定人员应参加项目设计组的主要会议，对设计的重大问题进行定案。 (2) 审定人员对本专业提出的设计条件进行再次验证，验证的内容可参考《7.4 设计校审、审定提纲》。 (3) 审定人员对本专业设计成果进行再次验证，验证的内容可参考《7.4 设计校审、 - 19 - 中国建筑科学研究院建筑设计院·作业指导书审定提纲》。 4）不合格设计：当校审和审定在验证设计中发现不合格现象时，应填写 T11《不合格品记录表》，必要时按照《质量手册》第 8 章的规定采取纠正或预防措施。不合格品应控制在内部作业过程中发现和消灭，防止在输出成果中出现。 3 支持文件《设计审核、审定提纲》《民用建筑设计项目必备计算书清单》(详见 7.4 、7.5) 、 4 记录序号 1 2 3 记录名称《(T09-1)校审记录单》《(T09-2)审定记录单》《(T11)不合格品记录表》填写人校审人审定人校审人、审定人、抄送项目负责人、相关专业负责人、各专业总工审定人、总工、技术管理室各一份沟通方式 / 5 记录示意图 T09-1 校审记录单 T09-2 审定记录单 - 20 - 中国建筑科学研究院建筑设计院·作业指导书 T11 不合格品记录表 2.8.7 设计输出 1 工作流程专业负责人准备材料专业负责人准备以下材料： 1. 2. 设计输出文件（图纸、说明）目录；设计输出文件（图纸、说明）；设计验证的记录；不合格设计改正后的验证； 3. 4. 项目负责人检查各专业输出文件的内容是否完整，是否达到计划规定的要求。项目负责人检查、签署项目负责人在输出文件和文件目录（说明封面）上签署批准。总工审查各专业输出文件的技术质量总工检查、签署情况，并出具审查意见《(T09-1)校审记录表》和《(T09-2)审定记

展开阅读全文
