车载空气净化器检验规范.docx

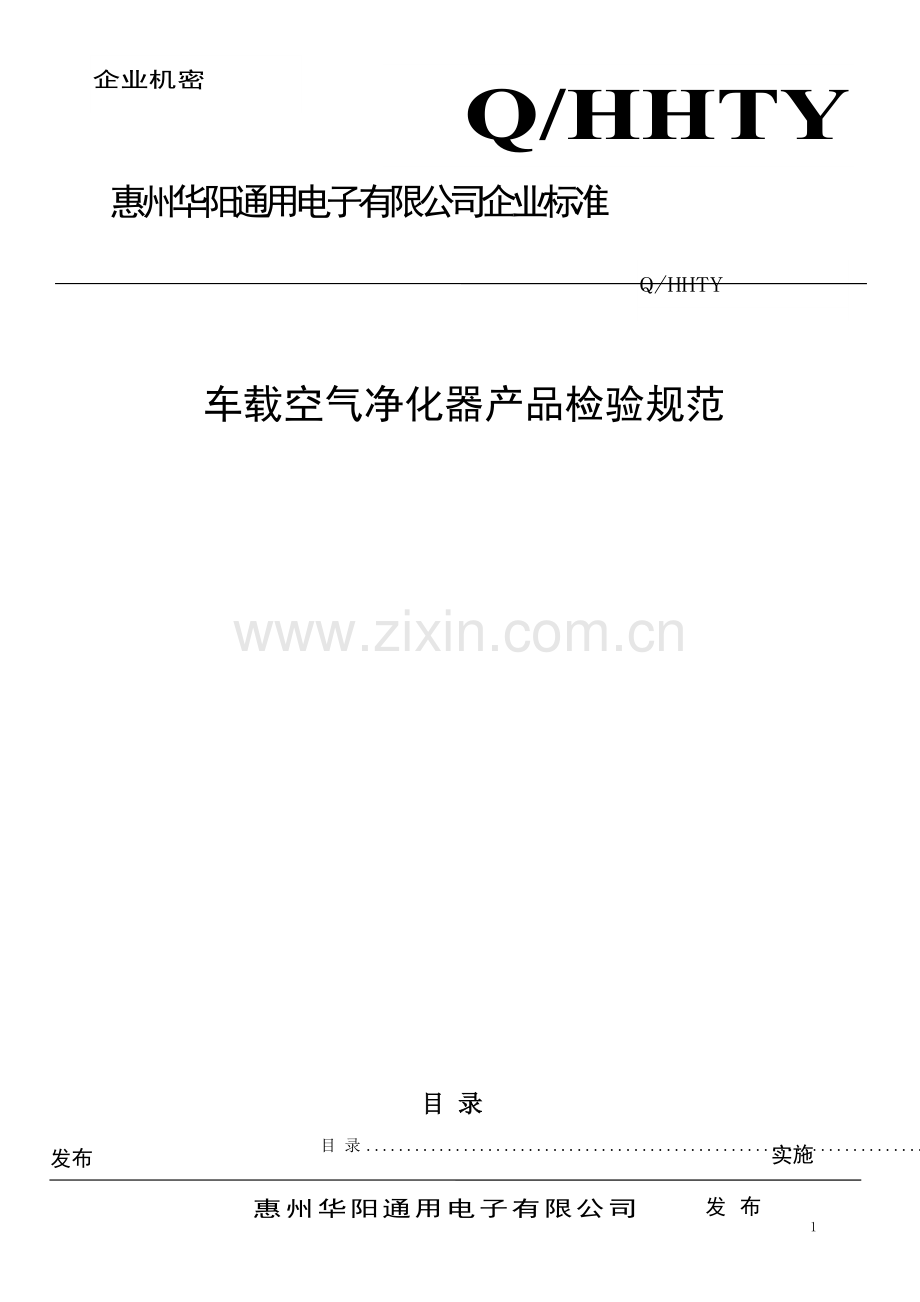

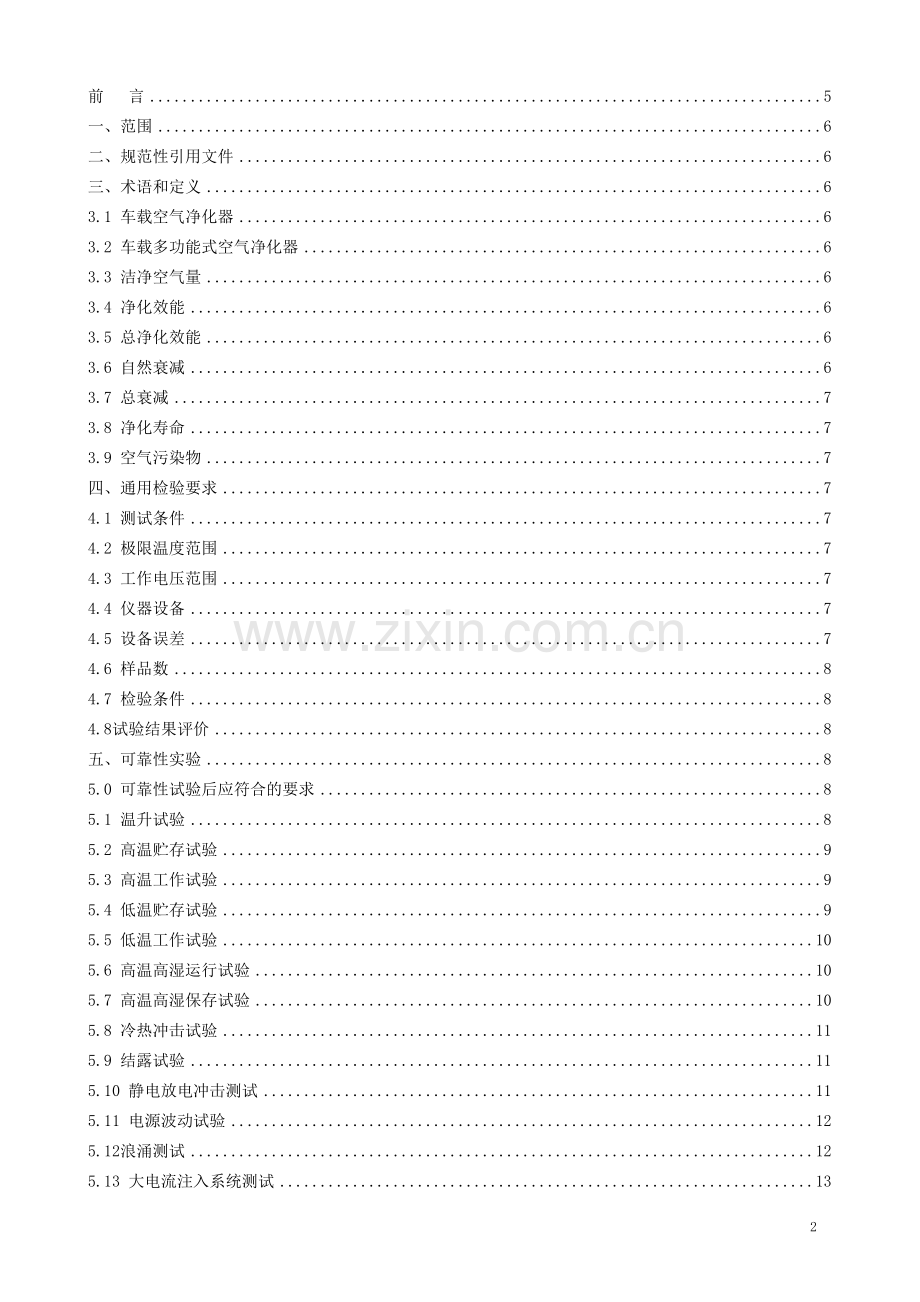

Q/HHTY企业机密Q/HHTY 发布实施惠州华阳通用电子有限公司发布车载空气净化器产品检验规范惠州华阳通用电子有限公司企业标准目 录目 录2前 言5一、范围6二、规范性引用文件6三、术语和定义63.1 车载空气净化器63.2 车载多功能式空气净化器63.3 洁净空气量63.4 净化效能63.5 总净化效能63.6 自然衰减63.7 总衰减73.8 净化寿命73.9 空气污染物7四、通用检验要求74.1 测试条件74.2 极限温度范围74.3 工作电压范围74.4 仪器设备74.5 设备误差74.6 样品数84.7 检验条件84.8试验结果评价8五、可靠性实验85.0 可靠性试验后应符合的要求85.1 温升试验85.2 高温贮存试验95.3 高温工作试验95.4 低温贮存试验95.5 低温工作试验105.6 高温高湿运行试验105.7 高温高湿保存试验105.8 冷热冲击试验115.9 结露试验115.10 静电放电冲击测试115.11 电源波动试验125.12浪涌测试125.13 大电流注入系统测试135.14 传导抗扰度测试系统试验135.15 消耗电流测试145.16 工作电压范围试验145.17 电源逆极性接触试验145.18 过压保护试验155.19 瞬态过压155.20 瞬态欠压155.21 甩负载165.22 正弦叠加交流电压175.23 电压缓降缓升175.24 电压缓降速升185.25 电压重置复位特性195.26 短中断195.27 启动脉冲205.28 工作角度极限试验215.29 与显示相关的试验215.30 振动工作试验225.31 振动耐久试验225.32 包装振动试验225.33 机械冲击试验235.34单品包装跌落试验235.35 整箱包装跌落试验245.36 按键、镜片、电源插头受压试验受压试验245.37 整机工作寿命试验255.38 线束拔插力试验255.39 保险丝拔脱力试验265.40按键寿命试验265.41 面盖拆装试验265.42 酒精擦拭性能试验265.43 一般粘附性试验275.44百格试验275.45 耐液试验275.46 耐汽油试验285.47 干磨试验285.48 特殊试验测试28六、空气净化性能指标测试规范296.1 固态污染物检验要求296.1.1 固污污染物洁净空气量（CADR）296.1.2 固态污染物去除率检验要求296.2 气态污染物检验要求306.2.1 气态污染物洁净空气量（CADR）306.2.2 气态污染物去除率检验要求316.3 微生物去除率检验要求316.4 卫生安全性能检验要求326.5 负离子浓度检验要求336.11 输入功率检验要求336.12 噪音检验要求33七、功能检验规范347.1.目的347.2.测试条件347.3.测试设备347.4.测试要求347.5.测试方法347.5.1 净化模式：347.5.2 PM值显示：347.5.3 空气质量显示：357.5.4 自动关机357.5.5 滤芯更换提配功能357.5.6 硬件复位功能357.5.7 面盖拆装测试357.5.8 摔拍机测试35八 整机外观检验规范358.1 面板表面油漆/丝印检验要求358.2 整机划痕检验要求368.3 整机缝隙检验要求368.3 机内异物检验要求378.4 按键手感检验要求378.5 LED检验要求388.6 按键灯光检验要求388.7 整机螺钉检验要求388.8 整机标贴检验要求398.9 内部工艺检验要求398.10 包装检验要求；40前 言惠州华阳通用电子有限公司的设计和制造的车载空气净化器，统一设计和检验要求，制定了华阳通用电子有限公司车载空气净化器产品检验规范作为本公司设计和制造检验规范。本检验规范环境适应性试验方法，参考SJ/T 10325-1992 汽车收放机环境试验要求和测试要求。本检验规范电磁兼容性要求和试验方法，参考GB/T22630-2008车载音视频设备电磁兼容性要求和测量方法。本检验规范空气净化性能指标要求和试验方法，GB21551.32010家用和类似用途电器的抗菌、除菌、净化功能空气净化器的特殊要求本标准主要起草人： 本标准发布日期： 一、范围本规范规定了车载空气净化器的技术要求、检验规则、试验方法、标志、包装等方面的要求。本规范适用于安装在汽车设计规定位置内，包括带或不带的LED显示器两种型式的车载空气净化器系统。本规范的测试方法及条件针对12V产品进行描述（24V产品描述，可参考执行），但对工作电压，暗电流，异常电压，波动电压，脉冲干扰电压等产品工作及测试参数需作适当调整 。本规范适用于华阳通用有限公司设计和制造的车载车载空气净化器产品。本规范适用于华阳通用有限公司来料检验、新立项、延伸扩展、批量生产的产品的可靠性试验和检验。二、规范性引用文件下列文件中的条款通过本规范引用而成为本标准和条款,凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方面研究是否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准.GB/T18801-2008空气净化器APIAC/LM 01-2013室内空气净化器净化性能评价要求GB21551.32010家用和类似用途电器的抗菌、除菌、净化功能空气净化器的特殊要求DB31/622-622-2012 空气净化能效限定值及能源效率等级三、术语和定义3.1 车载空气净化器安装在汽车设计规定位置内,对车内空气中的固态污染物、气态污染物等具有一定去除能力的电器装置。3.2 车载多功能式空气净化器可去除两种或两种以上车内空气污染物的车载空气净化器。3.3 洁净空气量表征车载空气净化器净化能力的参数，用单位时间提供洁净空气的量值表示（简称CADR）,用字母Q表示，以立方米每小时（m3/h）为单位。3.4 净化效能空气净化器单位功耗所产生的洁净空气量，以立方米每小时瓦（m3/hW）为单位。 3.5 总净化效能多功能式空气净化器单位功耗所产生的去除各种空气污染物的洁净空气量的总和，以立方米每小时瓦（m3/hW）为单位。3.6 自然衰减在实验室内，由于沉降、附聚和表面沉积等自然现象，导致空气中的污染物浓度的降低。3.7 总衰减在试验时，实验室内空气中的污染物的自然衰减和被运行中的空气净化器去除污染物总浓度的降低。3.8 净化寿命当空气净化器（或可更换式净化部件）运行到去除某一种空气污染物的洁净空气量降低至初始值的50%时，累计所使用的时间即为空气净化器（或可更换式净化部件）去除该污染物的净化寿命，用天或月表示。3.9 空气污染物空气污染物是指由于人类活动或自然过程排入空气的并对人类或环境产生有害影响的那些物质。一般分固态污染物和气态污物两大类，固态污染物常的有粉尘、烟雾等（通常为颗粒物）；气态污染物常见的有装修污染产的甲醛、氨、挥发性有机物等。四、通用检验要求产品在常规检验、性能测试、内部检查及外观检查均以下条件进行：4.1 测试条件环境温度：255湿 度：40%75%；4.2 极限温度范围下限工作温度 下限贮存温度 上限工作温度 上限贮存温度 -20 -40 60 854.3 工作电压范围标称电压 最低工作电压 最高工作电压 常态试验电压 12V 9.6V 15.6V 14.4V0.5V4.4 仪器设备1) 稳压电源:电流10A，电压30V2) 测试仪表精度：除已具体规定的仪表外，其精度应不低于0.5级，出厂试验应不低于1.0级。3) 测量温度用的温度计，其精度应在0.5。4）测试时间用的仪表，其精度应在0.5%以内。4.5 设备误差1)对于温度试验的时间要求误差一般在2内；2)对于温度数值误差要求一般2；3)对于电压数值误差要求一般5; 4)溶液浓度数值误差要求一般0.5；4.6 样品数检验或试验的样品数不少于2台4.7 检验条件1)12V供电的产品的电源电压范围：14.4V0.5V; 24V供电的产品的电源电压范围：28V0.5V，2)产品标准试验测试状态: 样机调至性能最佳的工作状态4.8试验结果评价1）试验结果判定中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求：被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。2)一般情况下，进行了环境试验后要恢复常温再进行其它试验.3)除非有说明，否则一般情况下，进行了环境试验后要恢复小时及24小时再分别进行判定试验后的状态，若有异议应以小时结果为准。五、可靠性实验5.0 可靠性试验后应符合的要求1）样品外表应无锈蚀霉斑,镀涂层剥落、毛剌、塑胶件起泡、开裂、变形、灌注物溢出等现象，字、符号标志应清晰，结构件和控制件应完整，无机械损伤。2）空气净化器功能工作正常，具体如下：a. 按钮应有手感、无卡死，无作用、无功能错乱；b. LED显示正常，无缺画、多画、偏暗；c. 风扇转动正常，无异响；d. 进气钢网无生锈、进气孔无堵塞、无毛刺；e. 掀盖无松动、拆开与安装顺畅；f. 镜片无白点、开裂、夹水纹；g. 9.6V15.6V电压下工作正常.5.1 温升试验1.目的检查常温环境下的整机散热性能及元器件可靠性能2.试验条件同4.1条款3测试仪备a.稳压直流电源b.温度测量仪c.热 电 偶4.试验要求1) 试验后符合5.0要求2) 各元器件的温度应在其规格书范围内,原则上应有10%的设计余量.5.测试方法整机在常温条件下，放置在1个标准立方米箱内，接14.4V电压,运行高速档，连续工作4小时测量各关键IC表面温度(设备自动记录：1次/2分钟)附：温升测试点测量MCU IC、大电容等关键元件的表面温度5.2 高温贮存试验1.目的检查高温环境下保存后整机各器件的可靠性2.试验条件高温+85贮存96小时3.试验设备高低温（湿）试验箱4.试验要求试验后常温恢复2h通电检查应符合5.0要求5.测试方法1)机器不通电，放在高低温（湿）试验箱内，2)温度设为+85贮存96小时；5.3 高温工作试验1.目的检查高温环境下整机工作时的可靠性2.试验条件1) 高温+60环境中连续工作24H2) 运行高速档，在风量最大的状态下工作3.试验设备高低温（湿）试验箱4.试验要求试验后通电检查应符合5.0要求5.测试方法1) 机器放置于高低温（湿）箱中, 开机运行高速档，在风量最大的状态下工作，连续工作24H；2) 每1小时确认一次各功能。5.4 低温贮存试验1.目的检查低温环境下保存后整机各器件的可靠性2.试验条件-30保存48小时3.试验设备高低温（湿）试验箱4.试验要求试验后常温恢复2h通电检查应符合5.0要求5.测试方法裸机（胶袋密封）放置于高低温（湿）试验箱内-30贮存48小时5.5 低温工作试验1.目的检查低温环境下整机工作时的可靠性能2.试验条件低温-20环境中连续工作24H3.实验设备高低温（湿）试验箱4.试验要求试验后用60烘干2H后恢复常温通电检查应符合5.0要求5.测试方法1)机器放置于高低温（湿）箱中, 开机运行高速档，在风量最大的状态下工作，连续工作22H;2) 每1小时确认一次各功能。5.6 高温高湿运行试验1.目的检查高温高湿环境下整机工作时的可靠性能2.试验条件+45/90%RH环境以最大风量连续工作4小时3.试验设备高低温（湿）试验箱4.试验要求试验后用60烘干2H后通电检查应符合5.0要求5.测试方法1)机器放置于高低温（湿）箱中,接匹配负载，通电POWER OFF,实施预热和加湿,升到高温+45/湿度90%RH时, 运行高速档，在风量最大的状态下工作,连续工作4小时; 2) 每1小时确认一次各输入输出源的各功能。5.7 高温高湿保存试验1.目的检查机器在高温高湿环境下保存后各器件的可靠性2.试验条件高温+60和湿度90%RH保存48H 3.试验设备高低温（湿）试验箱4.试验要求试验后常温恢复8小时后通电检查应符合5.0要求5.测试方法机器放置于高低温（湿）试验箱内,在+60和90%RH条件下保存48小时.5.8 冷热冲击试验1.目的检查机器经冷热冲击试验后整机的可靠性2.试验条件高温+852H低温-402h ,循环20次.3.试验设备冷热冲击试验箱4.试验要求试验完成后常温条件下恢复2小时后检测，应符合5.0要求5.测试方法 机器不通电放置于冷热冲击试验箱,高温+85保存2小时1分钟降到25放置5分钟1分钟降到低温-40保存2小时1分钟升25放置5分钟,为一个循环,共循环20次。5.9 结露试验1.目的检查机器在结露环境下整机工作的可靠性能2.试验条件-20 1H20 0.5H25/90%RH 1H为一个循环,共3个循环.3.试验设备高低温（湿）试验箱4.试验要求试验后用60烘干2H后恢复常温通电检查应符合5.0要求5.测试方法机器放入高低温（湿）试验箱内,接匹配负载，通电工作, 运行高速档，在风量最大的状态下工作,在 -20工作 1H20 工作0.5H25/90%RH 工作1H为一循环,共循环3次.5.10 静电放电冲击测试1.目的检验评价机器当遇到静电放电冲击时，设计电路是否满足抗干扰能力2.试验条件同4.1条款3.试验设备静电发生器静电枪电容参数：电容值：150pF电容内阻值：3304.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所案有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5.测试方法机器与设备连接，机器在每个档位工作下，进行接触或空气放电冲击（后盖、插座端子和天线接触放电2.5KV、手可触摸金属导电部位接触放电4KV、各按钮，LCD四周，电镀塑料和面盖空气放电8KV），同一位置冲击10次，时间间隔5秒。在放电冲击过程中主机无屏闪,死机等现象5.11 电源波动试验1.目的检验评价机器当遇到汽车电源波动时，设计电路是否满足抗干扰能力2.试验条件同4.1条款3.试验设备EM TEST测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5.测试方法机器在1W输出状态下，调电压V1:13.2V,电压V2:-7.2V；时间T0:0.5秒,T1:3秒，共50次。5.12 浪涌测试1. 目的检验评价机器是否能承受汽车发动机产生的各种干扰的能力2.试验条件同4.1条款3.试验设备JASO测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5.测试方法1) 整机与设备连接，机器输出1W状态，在收音和读碟模式下测试。2) 测试脉冲波形Pulse 1 /Pulse 2a /Pulse 2b /Pulse 3b /Pulse 4参见电脑脉冲设置.3)测试结果/说明Pul Test mode Over voltage Applying modeA1 FM B/UP+ACC POWER OFFA2 FM B/UP+ACC POWER OFFB1 FM B/UP+ACC POWER ONB2 FM B/UP+ACC POWER ON5.13 大电流注入系统测试1.目的测试机器对射频场干扰引起的大电流注入的传导抗干扰性能2.试验条件同4.1条款3.试验设备BCI测试设备4试验要求中档高级产品（A/B等级）要求: 被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5.测试方法1) 连接好整机与测试设备,设置整机输出音量为1W, 在收音和读碟功能模式下测试. 2) BCI设置见下图：5.14 传导抗扰度测试系统试验1.目的检测评价机器的电磁兼容传导抗干扰是否能够承受车内固有的干扰信号源的干扰之能力2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求: 被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5.测试方法:1) 连接好整机与测试设备,设置整机音量输出为1W, 在收音和读碟功能模式下测试。2) 12V系统和24V系统电压测试条件测试电压12V系统24V系统UA13.50.5271UB120.2240.43)测试脉冲波形Pulse 1 /Pulse 2a /Pulse 2b /Pulse 3b /Pulse 4参见电脑脉冲设置.5.15 消耗电流测试1.目的检验评价机器待机电流和静态电流是否满足设计规范要求2.试验条件同4.1条款3.试验设备万用表4.试验要求项 目极 限 值记忆电流（ACC OFF）5mA；待机电流Standby100mA 假关机产品500mA静态电流Steady State1.3A5.测试方法将数字万用表调安培直流档，红针连接线束的正极线和点火线，黑针连接电源的正极，由数字万用表测出以下电流。1) 记忆电流：产品断开ACC点火线(ACC OFF)，剩正极线流过的电流；2) 待机电流：产品插上线束不开机(ACC ON,POWER OFF)；3) 静态电流：产品通电开机（ACC ON，POWER ON）音量调至最小。5.16 工作电压范围试验1.目的检验评价车载音响工作电压范围是否满足设计规范要求2.试验条件 同4.1条款3.试验设备万用表4.试验要求机器在9.6V15.6V的电压下正常工作5.测试方法在电压9.6V和15.6V两种状态下,机器通电,在每个档位工作应无异常5.17 电源逆极性接触试验1.目的检验评价机器电源线非正常连接，保护电路是否满足设计要求2.试验条件同4.1条款3.试验设备汽车储电池4.试验要求试验中、试验后，机器内部应无元器件损坏及功能失效等现象。5.测试方法机器通电POWER OFF，将电源+/-极逆接1分钟。 5.18 过压保护试验1.目的检验评价车载音响遇到过压工作时，保护电路是否满足设计要求2.试验条件同4.1条款3.试验设备稳压电源4.试验要求试验中、试验后，机器内部应无元器件损坏及功能失效等现象。5. 测试方法1) 电压18V下，机器通电无信号输入1H；2) 电压24V下，机器通电无信号输入1分钟； 5.19 瞬态过压1.目的模拟关断负载或者短暂加速引起的电压波动2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图1）波形，其中U_min=16V，U_1=17V，U_max=18V，t_r=1ms，t_f=1ms，t_1=400ms，t_2=600ms；波形间间隔9s，测试循环：1000次； 图15.20 瞬态欠压1.目的模拟其他电子部件熔断部件熔断引起的瞬间电路电压跌落。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图2）波形，其中U_Smin=9V；上升和下降时间5ms，维持4.5V时间90ms；测试循环1次；图25.21 甩负载1.目的模拟车辆其余部件抛离，导致的一种能量富余的脉冲对样机的影响。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图3）波形，其中U_min=13.5V，U_max=27V，t_r=10ms，t_S=300ms；测试循环10次，每次脉冲间隔时间10min；图35.22 正弦叠加交流电压1.目的模拟发动机运行过程，产生的正弦叠加交流电压。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图4）波形，U_Smax=15V，U_PP=1V，电源内阻50m100m，频率范围50Hz20KHz，扫频类型三角形对数，测试时间120s；测试循环5次；图45.23 电压缓降缓升1.目的模拟蓄电池逐渐放电和充电时主机性能。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图5）波形，U_Smax=16V，U_Smin=9V，电压由U_Smax以0.5V/min的速率下降至U_Smin，维持10s，再由U_Smin继续以0.5V/min的速率下降至0V，然后以0.5V/min的速率上升至U_Smin，维持10s，继续以0.5V/min的速率上升至U_Smax；测试循环1次；图55.24 电压缓降速升1.目的模拟蓄电池逐渐放电至0V，突然重新加载电池电压。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图6）波形，U_Smax=16V，U_Smin=9V，电压由U_Smax以0.5V/min的速率下降至U_Smin，维持10s，再由U_Smin继续以0.5V/min的速率下降至0V，然后在t_r=0.5s的时间内将电压提升至U_Smax；测试循环1次；图65.25 电压重置复位特性1.目的检验不同电压波动幅度时，样机的复位功能。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图7）波形，U_test以5%的梯度从U_Smin降到0.95U_Smin并保持5s，再上升到U_Smin，保持10s，再降到0.90U_Smin，依次5%的梯度递增降压幅度，直至U_test=0V；测试循环1次；图75.26 短中断目的：测试样机在不同的中断时间时的表现。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图8）波形，U_test=11V，t_2=10s，t_1分5个范围具体如下表：范围递进梯度10us至100us10us100us至1ms100us1ms至10ms1ms10ms至100ms10ms100ms至2s100ms测试循环1次；图85.27 启动脉冲目的：模拟车辆启动，发动机瞬间脉冲。2.试验条件同4.1条款3.试验设备ISO7637测试系统4.试验要求中档高级产品（A/B等级）要求：被试设备在干扰实验中，允许一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都能自动恢复正常操作。入门级产品（C等级）要求: 被试设备在干扰实验中，一个或多个功能不能满足设计要求，所有的功能在去掉干扰后都不能自动恢复正常操作，但经过简单的操作可恢复正常操作。5. 测试方法施加（图10）波形，f_a=2Hz，脉冲参数共有4种如下表：参数脉冲I脉冲II脉冲III脉冲US14V14V14V14VUS68V4.5V3V6VUA9.56.5V5V6.5Vtf5ms5ms5ms5mst615ms15ms15ms15mst750ms50ms50ms50mst81s10s1s10str40ms100ms100ms100ms图105.28 工作角度极限试验1.目的通过试验，评价产品在安装车辆产生倾斜时机器的风扇的工作能力 2.试验条件同4.1条款3.试验设备工作角度测试夹具4.试验要求试验过程中，风扇工作应无异常现象5.测试方法在机器在每个档位工作状态下，将机器分别放置于30、45、60、90角，每个角度对机器4个侧面进行检测，主机工作应无异常现象。5.29 与显示相关的试验1.目的通过试验评价产品显示视角的能力2.试验条件同4.1条款3.试验设备量角器4.试验要求视角：正视0、左右45、俯视40、仰视30 应能看清显示。5.测试方法显示区视野：常温条件下整机水平放置通电状态，以正视0、左右45、俯视40、仰视30 观察显示器内的数据段(segment)，LCD和TFT显示视角应都能看清楚，视角见下图：5.30 振动工作试验1.目的通过试验评价产品运行中抗振工作能力2.试验条件同4.1条款3.试验设备电动式控制振动试验机4.试验要求1) 试验期间应无显示、不工作等现象，无机械共振等噪音，任何部件不得有松动现象。以Z方向0.8g，X方向和Y方向0.6g，10分钟/周,机器工作应无异常。5.测试方法将无任何包装的机器固定于振动台上(不得有松动)，机器通电，运行高速档，在风量最大的状态下工作：1) 设置振动频率:10Hz70Hz10Hz；2) 振幅:最大全振幅2mm p-p;振动加速度见试验要求。5.31 振动耐久试验1.目的通过试验评价产品耐振能力2.试验条件同4.1条款3.试验设备电动式控制振动试验机4.试验要求试验后通电检查应符合5.0要求5.测试方法将机器固定于振动台上(不得有松动)，机器非通电状态：1) 振动频率:10Hz200Hz10Hz；2) 加速度:2.5g；3) 最大全振幅：2mm p-p;5.32 包装振动试验1.目的通过试验评价产品耐振能力2.测试条件同4.1条款3.测试设备电动式控制振动试验机4.试验要求试验后通电检查应符合5.0要求5.测试方法将包装好的机器固定于振动台上(不得有松动)，机器非通电状态：1) 振动频率:10Hz50Hz10Hz；2) 加速度:3.0g；3) 最大全振幅：2mm p-p;4) 扫频周期:6 min；5) 方向及时间:上下/前后/左右各30min；5.33 机械冲击试验1.目的通过试验评价设备耐冲击能力2.试验条件同4.1条款3.试验设备机械冲击试验台 4.规格要求试验过程中，各功能应无异常现象5.测试方法抬起5cm自由落地，连续左右前各冲击5次，显示/声音应无断音等异常；5.34 单品包装跌落试验1.目的通过试验评价机器在运输过程中抗跌能力2.试验条件同4.1条款3.试验设备跌落试验机4.试验要求试验后通电检查应符合5.0要求备注：跌落根据质量选择跌落高度，数据如下表：样品重量(Kg)面跌落棱、角跌落跌落次数跌落高度(mm)跌落面跌落高度(mm)跌落棱跌落角10800100 50 200 230 B.U, ACC, GND 热 电偶 SP OUT 100 50 200 230 B.U, ACC, GND 热 电偶 SP OUT 3 1 5 6 7 526143
