钢管桩设计与验算

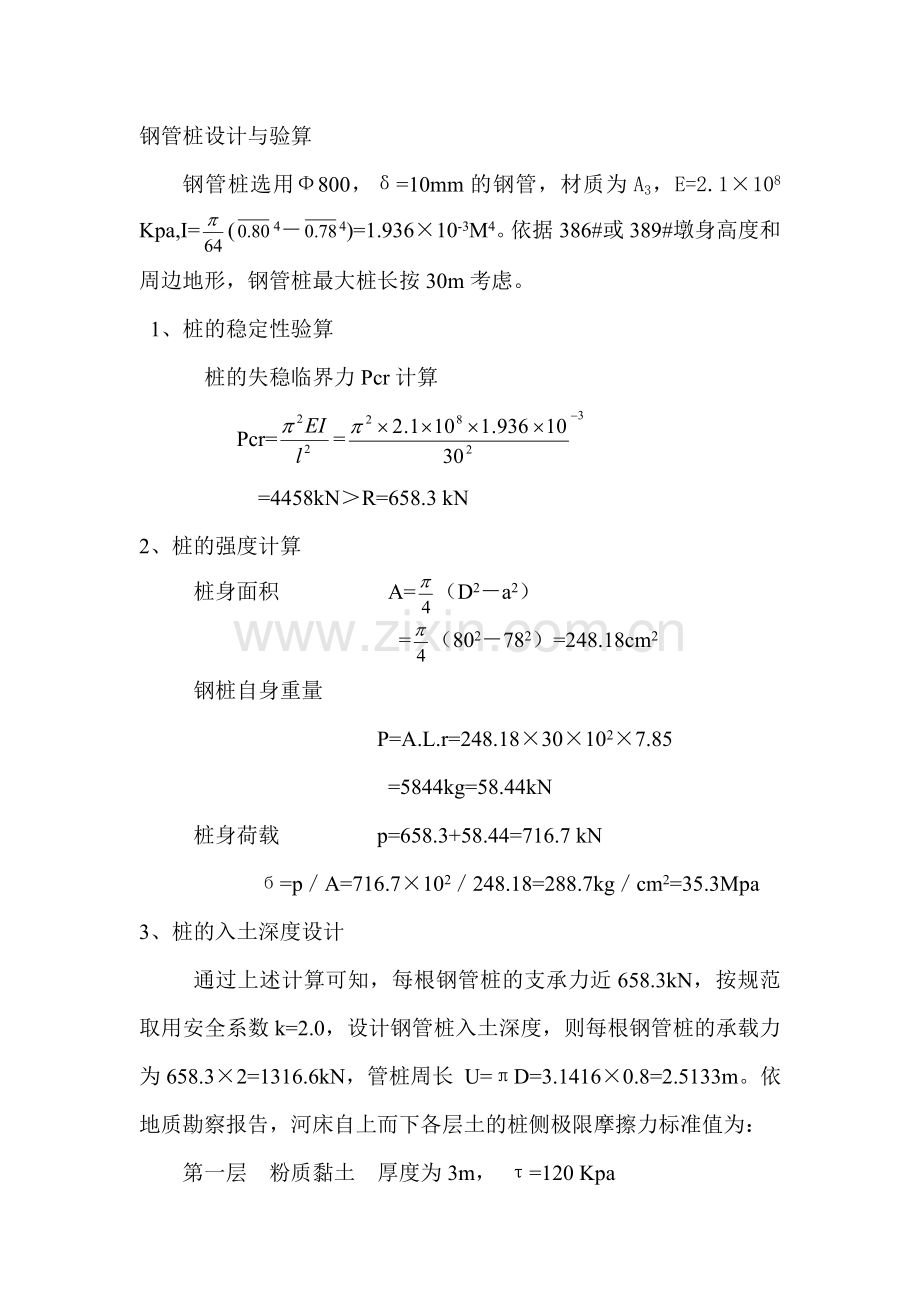

钢管桩选用Ф800，δ=10mm的钢管，材质为A3，E=2.1×108 Kpa,I=(4－4)=1.936×10-3M4。依据386#或389#墩身高度和周边地形，钢管桩最大桩长按30m考虑。
1、桩的稳定性验算
桩的失稳临界力Pcr计算
Pcr==
=4458kN＞R=658.3 kN
2、桩的强度计算
桩身面积 A=（D2－a2）
=（802－782）=248.18cm2
钢桩自身重量
P=A.L.r=248.18×30×102×7.85
=5844kg=58.44kN
桩身荷载 p=658.3+58.44=716.7 kN
б=p／A=716.7×102／248.18=288.7kg／cm2=35.3Mpa
3、桩的入土深度设计
通过上述计算可知，每根钢管桩的支承力近658.3kN，按规范取用安全系数k=2.0，设计钢管桩入土深度，则每根钢管桩的承载力为658.3×2=1316.6kN，管桩周长 U=πD=3.1416×0.8=2.5133m。依地质勘察报告，河床自上而下各层土的桩侧极限摩擦力标准值为：
第一层 粉质黏土 厚度为3m， τ=120 Kpa
第二层 淤泥粉质黏土 厚度为4m，τ=60 Kpa
第三层 粉砂 厚度为1.8m，τ=90Kpa
N=∑τiu hi
N =120×2.5133×3+60×2.5133×4+90×2.5133×h3=1316.6 kN
=904.7+603.1+226.1 h2 =1316.6kN
解得 h3=-0.84m
证明钢管桩不需要进入第三层土，即满足设计承载力。
钢管桩实际入土深度： ∑h=3+4=7 m

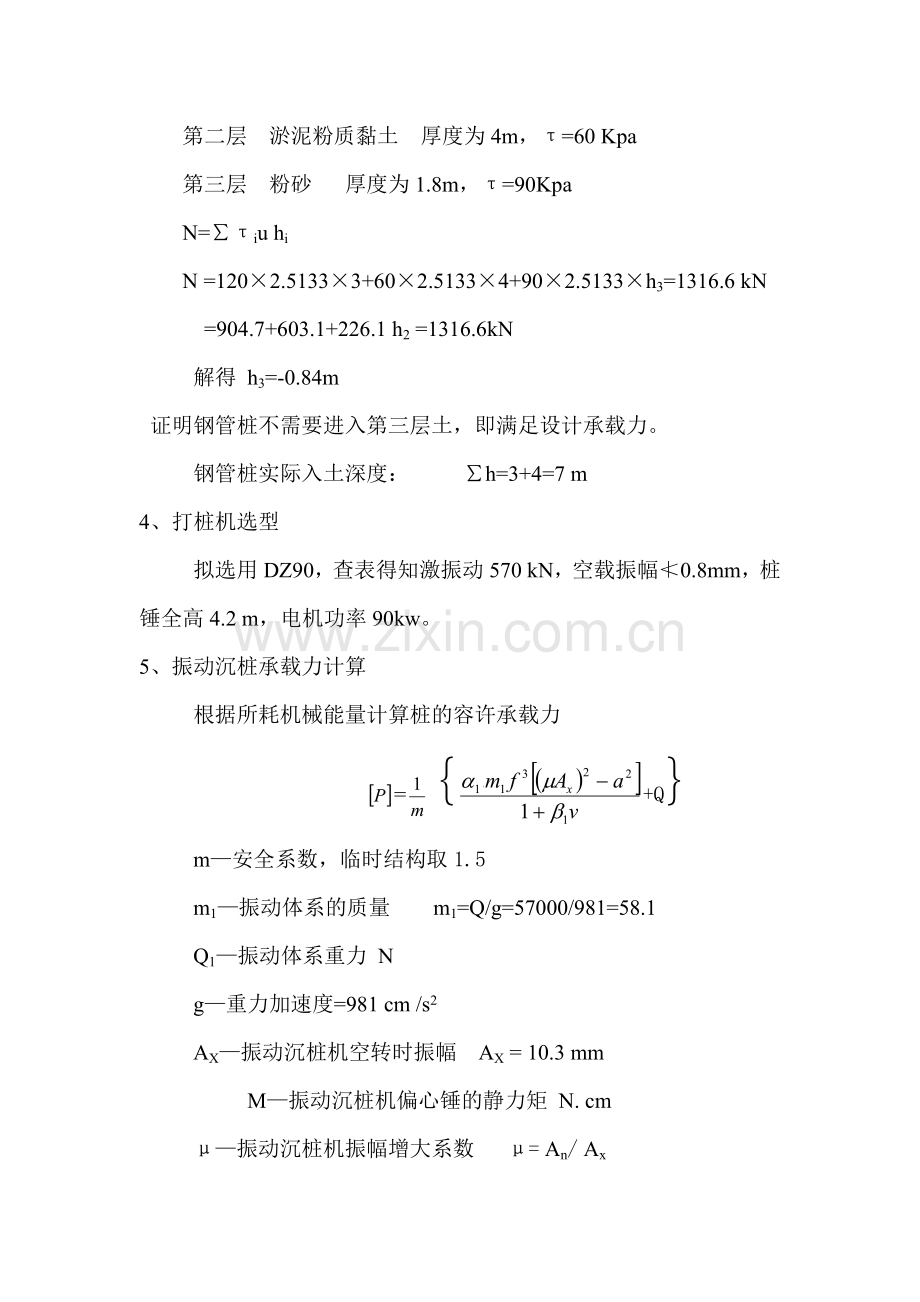

4、打桩机选型
拟选用DZ90，查表得知激振动570 kN，空载振幅≮0.8mm，桩锤全高4.2 m，电机功率90kw。
5、振动沉桩承载力计算
根据所耗机械能量计算桩的容许承载力
={+Q}
m—安全系数，临时结构取1.5
m1—振动体系的质量 m1=Q/g=57000/981=58.1
Q1—振动体系重力 N
g—重力加速度=981 cm /s2
AX—振动沉桩机空转时振幅 AX = 10.3 mm
M—振动沉桩机偏心锤的静力矩 N. cm
μ—振动沉桩机振幅增大系数 μ= An/ Ax
An－振动体系开始下沉时振幅 取1.2 cm
f—振动频率 17.5 转/S
a—振动沉桩机最后一击的实际振幅 取1.0 cm
ν—沉桩最后速度 取5 cm/min
α1—土性质系数，查表得α1=20
β1—影响桩入土速度系数， 查表得β1=0.17
[p]={+9×104}
={+9×104}
=×1.571*
=1047438N=1047KN ＞ N=716.7KN
通过上述计算及所选各项参数说明：
1）DZ90型振动打桩机，是完全能够满足本设计单桩承载力的。
