论文题目：计量装置故障案例分析与处理措施

姓名：刘宏杰

所在单位：蒙城供电公司

2015年8月3日

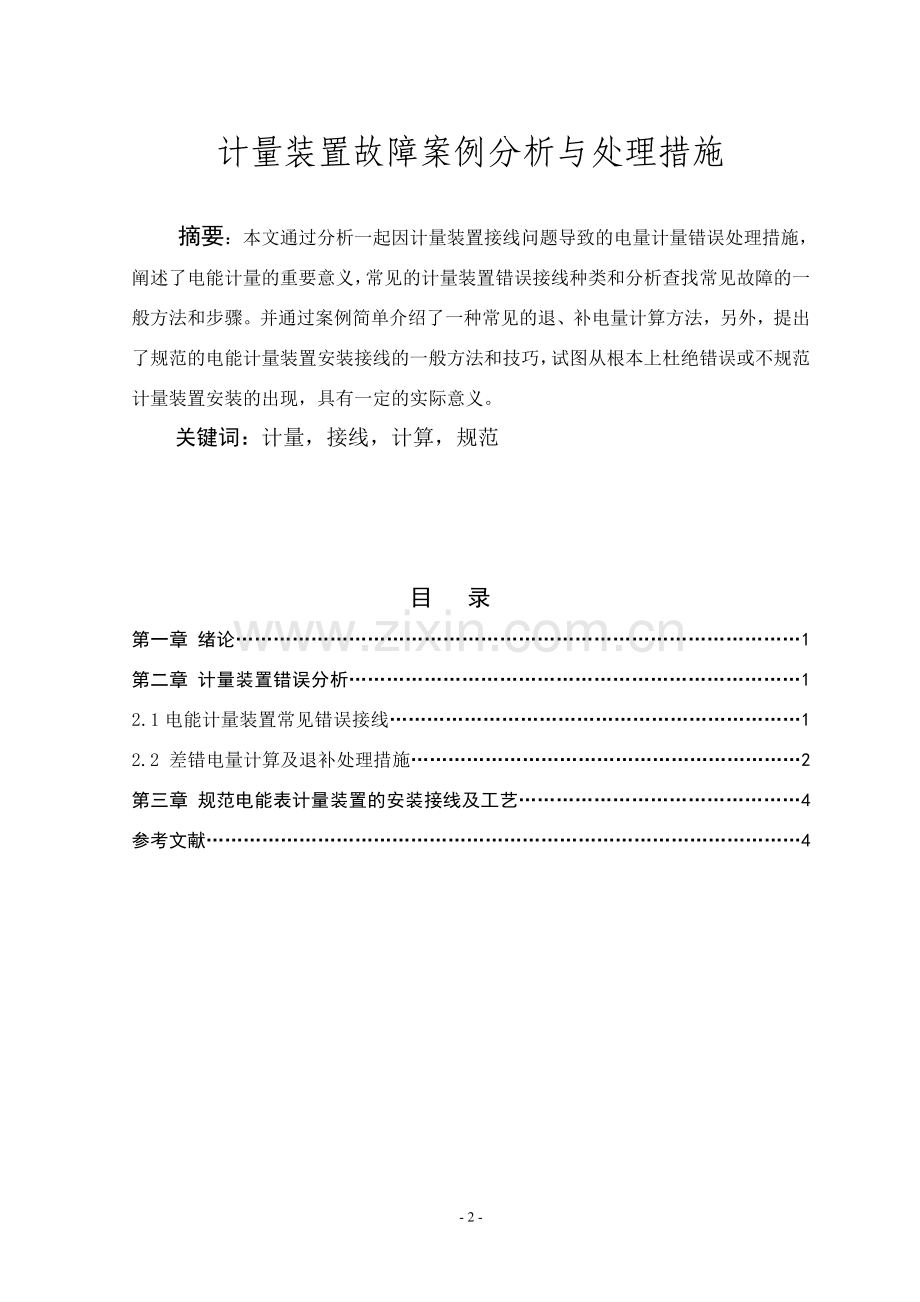

计量装置故障案例分析与处理措施

摘要：本文通过分析一起因计量装置接线问题导致的电量计量错误处理措施，阐述了电能计量的重要意义，常见的计量装置错误接线种类和分析查找常见故障的一般方法和步骤。并通过案例简单介绍了一种常见的退、补电量计算方法，另外，提出了规范的电能计量装置安装接线的一般方法和技巧，试图从根本上杜绝错误或不规范计量装置安装的出现，具有一定的实际意义。
关键词：计量，接线，计算，规范

目 录
第一章 绪论………………………………………………………………………………1
第二章 计量装置错误分析………………………………………………………………1
2.1电能计量装置常见错误接线…………………………………………………………1
2.2 差错电量计算及退补处理措施………………………………………………………2
第三章 规范电能表计量装置的安装接线及工艺………………………………………4
参考文献……………………………………………………………………………………4

第一章 绪论
电能表是电能计量的重要量具,为保证电能计量的准确可靠,要求电能表必须接线正确,否则将可能产生很大的误差。目前电力系统和重要电力用户使用的电能表大多为三相三线电能表。由于种种原因,电能表经常会发生错误接线,工业常用的三相三线有功电能表其接线并不复杂（７根或５根接线），可在实际安装接线时往往由于疏忽，容易造成接线错误．特别是配有电流互感器和电压互感器的电能表接线时，接错机会更多，使其有的不转，有的反转，也有的虽正转但正转的电能表计量有功功率与实际功率不相符。错误接线带来的误差远远超过电能表本身误差，因此电能表接线错误是电能计量不准确的主要原因之一[1]。
电能表错接线的主要表现为: 电能表反转、不转、转速变慢等情况。由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是摆在供电企业员工面前的重要课题，是提高供电企业形象和减少电量丢失的有效途径。本文通过本单位一则案例，简单分析一般计量装置故障的分析、查找方法及差错电量的计算。

第二章 计量装置错误分析
2.1电能计量装置常见错误接线
　 1、 单相有功电能表的错误接线
　　当直接接入式单相电能表装表时，误将进电能表的火线与零线接反了，零线从电能表引出后处在开断状态，而负载跨接在火线和地线之间，如图1所示，用电依然正常，因电能表电流线圈无电流通过而不转。
当电压小钩断开或接触不良造成开路时，其接线如图2所示，此时电能表的测量功率P=(0)×ICosΦ=0，电能表不转。
当电流互感器二次测开路时，电能表电流线圈无电流通过，电能表测量的功率P=U0CosΦ=0，电能表不转。同样，电流互感器二次侧短路时，因无电流通过电流线圈，电能表也会不转。 当电流互感器二次侧极性接反时，电能表测量的功率P'=-UICosΦ电能表反转，其接线如图3所示。
2、 三相三线两元件电能表错误接线
当电压线A、B相电压对调; B、C相电压对调; A、C相电压对调时，对调后计量值P'均为零，电能表不转。
3、 三相三元件电能表的错误接线
　 当有任一只电流线或CT极性接反时，接反相测量的有功功率为负值，电能表变慢。
　 当有两相电流线或CT极性接反时，接反两相的测量值为负值，电能表反转。
　 当三相电流线或CT极性接反时，电能表反转，K=-1。
　 当电流回路一相开路时，电能表仅计量两相电量; 二相开路时，仅计量一相电量; 三相开路时，电能表停转。同样，电流回路出现一相、两相、三相短路时，电能表计量值同上。
　 当低压三相四线电能表CT接线正确，而电压辅助线相序与电流不一致时，如
, 电能表反转。
　 在电压回路存在开路故障时，有以下特征:
　　一相电压回路开路，电能表计量两相电量; 两相电压回路开路时，电能表仅计量一相电量，电能表变慢; 三相电压回路开路时，电能表停转。
2.2 差错电量计算及退补处理措施
2009年2月初，我公司淝河供电所反映范集110kV变电所10kV107线路线损偏大，应分管领导要求，计量所于2009年2月23日进行了现场校验。发现10kV组合计量箱C相电流反极性，表计少计电量（由于当时现场询问范集供电所电工李永发，对该厂未进行封印管理工作单、签名认可制度，造成被动局面发生）。于是，向该厂电工王国强说明情况，提出追补电量要求，根据现场排查，范集110kV变电所10kV107线路关口表计正常，白云有限责任公司10 kV关口表计C相反极性，少计电量。建议由范集110kV变电所10kV107线路关口表电量剔除该线路公变电量后，产生的差错电量由白云有限责任公司承担（用电计量装置接线错误、保险熔断、倍率不符等原因，使电能计量或计算出现差错时，供电企业应按下列规定退补相应电量的电费：计费计量装置接线错误的，以其实际记录的电量为基数，按正确与错误接线的差额率退补电量，退补时间从上次校验或换投入之日起至接线错误更正之日止[2]）。同时淝河供电所抓紧时间安装白云有限责任公司各变压器低压总计量，作为副表计量与高压计量同时抄录，为今后电量提供参考依据。把现场勘察及处理意见写好后，经王国强、陆永光予以签名认可，同意追补电量。纠正后计量所对电表箱进行了加封，编号Y00082，并经客户签名认可。同时向专职电工李永发、该厂电工王国强强调，任何人不准擅自开启封印。否则，按窃电处理。必须由计量所、该厂电工和范集所管理人员三方在场时，方可开启封印及履行相关手续]。要求李永发把情况迅速反映给王绍军所长，然后会通该厂计算应追补的电量。提供的实际电量计算原理如下：
当C相电流反接后，更正系数应为：咨询资产班杨红梅同志，该厂正常月份的功率因数为Cosφ=0.8。因此，φ取36˚52′，则Sinφ36˚52′=0.5999
一、 向量图：

Uab Uac
Ua 30
Ia
-Ic
Ucb Ic
Uc Ub

二、求更正系数：
P=P1+P2=U0IACosφ（30˚+φ）－UCBICCosφ（150˚+φ）=－UI Sinφ
所以：K=P／P0=1.732UICosφ／﹙－UISinφ﹚≈－2.3
∵Cosφ=0.8 ∴Sinφ=0.5999
式中：P—正确接线下电能表反映的功率；
P0—错误接线下电能表反映的功率。
所以实际电量，应从2008年12月30日安装之日起，至恢复正常2009年2月23日17：00时至。08年12月30日停运时的抄见电量为718.39kW·h，09年2月23日17：00时电量为792.94 kW·h。电量之差为：792.94－718.39=74.55 ×1500=111825kW·h；实际电量为：A′=K•A
实际电量按下式计算：
A′=K•A=74.55×1500×﹙－2.3﹚=-257197.5 kW·h。
式中：A′—实际电量 K—更正系数
A—缺A相电压期间的抄见电量
08年12月30至09年2月23日，追补电量应为：
△A=257197.5－111825=145372.5 kW·h[3]
受营销部、生产部主任安排（电话通知安排工作），计量所12月30日完成范集35kV老所的关口表计的拆除和新110kV变电所关口表计电量的确认工作，对范集供电所安装的白云有限公司高压组合计量，进行协助安装与指导工作。
工作结束后，对表箱门、接线盖板进行加封，并请客户签名确认后，方送电。

第三章 规范电能表计量装置的安装接线及工艺
　　规范电能计量装置的安装接线，是防止计量差错的有效手段。
首先电能计量装置的二次回路应符合技术要求: 对高压CT接线，不宜采用简化接线，而应用分相接线，即三相三线二只CT用4根线连接，三相系统三只CT用6根线连接。对于低压的有的仍用简化接线，即三相三线2只CT采用不完全星形接法，用3根线连接; 三相四线3只CT星形法接线，用4根线连接。
其次，当PT二次电压线用电缆连接时，一般采用四芯，一根芯作为备用，35kV以上计费用PT二次回路，应不装设隔离开关辅助触点，但安装熔断器; 35kV及以下计费PT二次回路，不得装设隔离开关辅助触点和熔断器; 35kV及以下用户应用专用计量互感器; 35kV及以上用户应有CT、PT专用二次回路，不得与保护、测量回路共用。
　　第三，二次回路连接导线最好用黄、绿、红相色线，中性线用黑色线，且导线中间不得有接头。导线连接为螺丝压接式，螺丝压接时，线头应弯圈，方向与螺丝旋紧方向一致。
　 最后，对于电能表的规范安装接线应注意以下要求:
　　1、单相电能表的火线、零线应采用不同颜色的导线并对号入孔，不得对调。
　　2、单相电能表的零线要经电表接线孔穿越电表，不得在主线上单独引接一条零线进入电表。
　 3、导线穿过金属盘时，要用套护圈或塑料管，塑料表箱要用阻燃材料。
　 4、电能表间距不小于80mm，与屏边距离不小于40mm，电能表倾斜度(前后、左右)不得超过1°。
　 5、三相用户的三元件电表或三个单相电表中性点零线要在计量箱内引接，禁止从计量箱外接入，也不得与其他单相电能表零线共用。
　 6、三相用户电能表要有安装接线图，并严格按图施工，一律采用正相序接线，认真做好电表、电表箱的铅封、漆封工作，表尾接线完毕要及时封好接线盒盖，并尽量减少进出电能表导线的预留长度。
　 7、低压三相电能表的电压辅助线，要从电能表上侧可密封的地方压接，以免用户私自调整电压相序，造成计
8、 在实施电能计量装置的规范安装和施工工艺的前提下，运行后进行六角图测试和相量分析，以确保电能计量装置接线正确[4]。

参考文献
《电工仪表与公用表计行业信息》2006年第5期
《供电营业规则》电力工业部第8号令 1996.10.08
孟凡利编.运行中电能计量装置错误接线检测与分析.北京:中国电力出版社.2006
王成、李恒锦、周志、后丽群合编.裝表接电. 北京:中国电力出版社.2006
