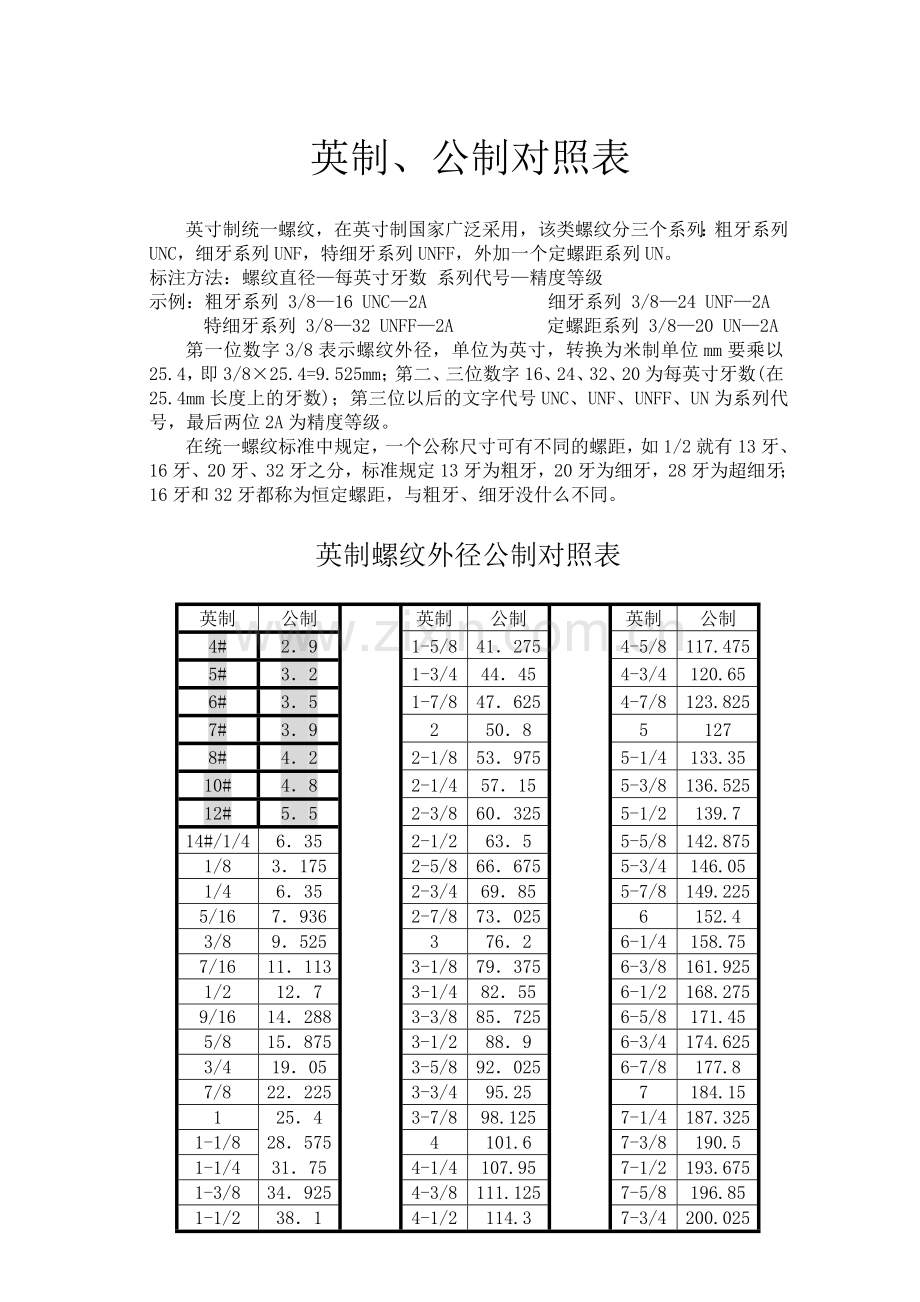

英制、公制对照表

英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数 系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
在统一螺纹标准中规定，一个公称尺寸可有不同的螺距，如1/2就有13牙、16牙、20牙、32牙之分，标准规定13牙为粗牙，20牙为细牙，28牙为超细牙；16牙和32牙都称为恒定螺距，与粗牙、细牙没什么不同。

英制螺纹外径公制对照表

英制
公制

英制
公制

英制
公制
4#
2．9
1-5/8
41．275
4-5/8
117.475
5#
3．2
1-3/4
44．45
4-3/4
120.65
6#
3．5
1-7/8
47．625
4-7/8
123.825
7#
3．9
2
50．8
5
127
8#
4．2
2-1/8
53．975
5-1/4
133.35
10#
4．8
2-1/4
57．15
5-3/8
136.525
12#
5．5
2-3/8
60．325
5-1/2
139.7
14#/1/4
6．35
2-1/2
63．5
5-5/8
142.875
1/8
3．175
2-5/8
66．675
5-3/4
146.05
1/4
6．35
2-3/4
69．85
5-7/8
149.225
5/16
7．936
2-7/8
73．025
6
152.4
3/8
9．525
3
76．2
6-1/4
158.75
7/16
11．113
3-1/8
79．375
6-3/8
161.925
1/2
12．7
3-1/4
82．55
6-1/2
168.275
9/16
14．288
3-3/8
85．725
6-5/8
171.45
5/8
15．875
3-1/2
88．9
6-3/4
174.625
3/4
19．05
3-5/8
92．025
6-7/8
177.8
7/8
22．225
3-3/4
95.25
7
184.15
1
25．4
3-7/8
98.125
7-1/4
187.325
1-1/8
28．575
4
101.6
7-3/8
190.5
1-1/4
31．75
4-1/4
107.95
7-1/2
193.675
1-3/8
34．925
4-3/8
111.125
7-5/8
196.85
1-1/2
38．1
4-1/2
114.3
7-3/4
200.025

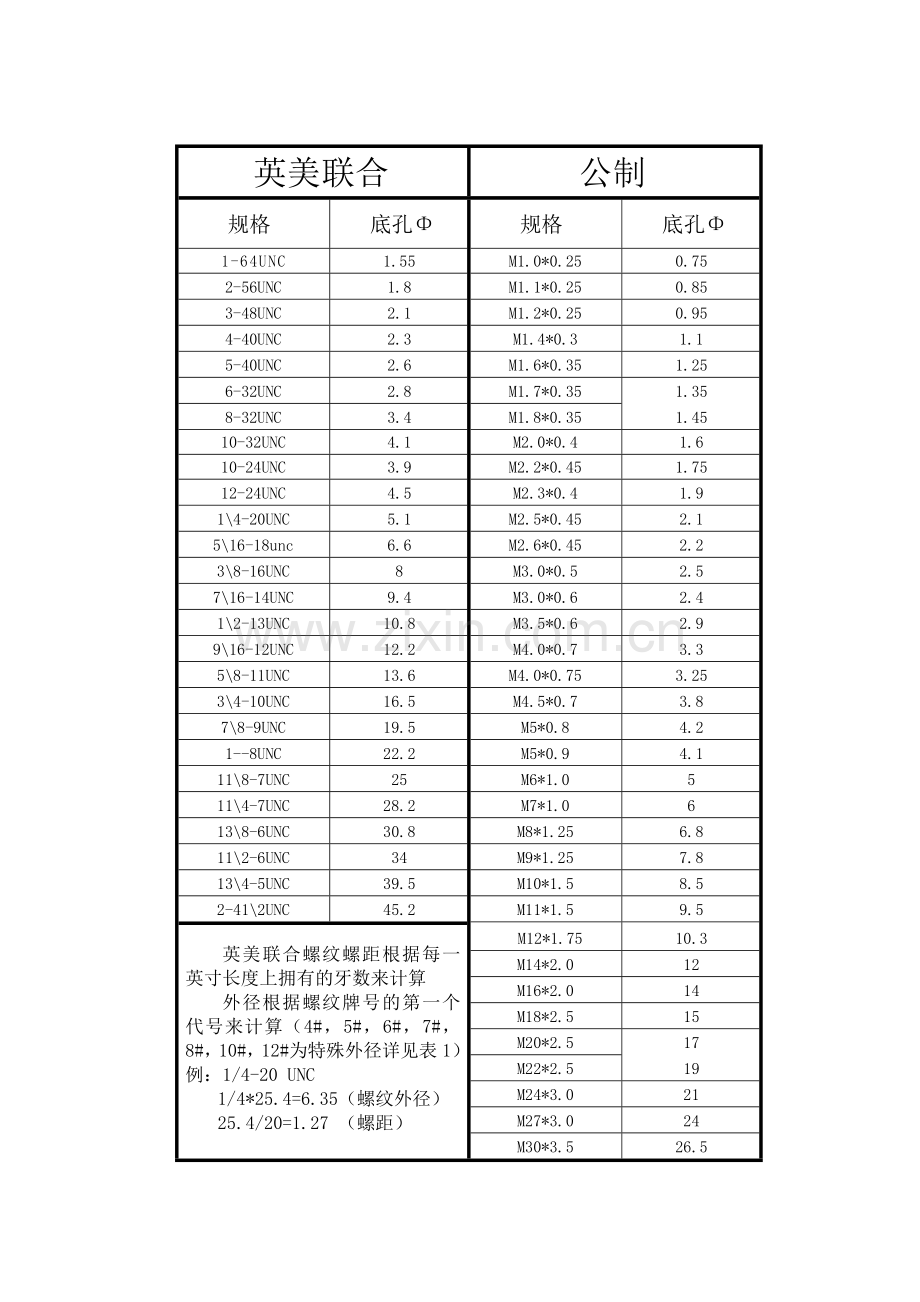

英美联合
公制
规格
底孔Φ
规格
底孔Φ
1-64UNC
1.55
M1.0*0.25
0.75
2-56UNC
1.8
M1.1*0.25
0.85
3-48UNC
2.1
M1.2*0.25
0.95
4-40UNC
2.3
M1.4*0.3
1.1
5-40UNC
2.6
M1.6*0.35
1.25
6-32UNC
2.8
M1.7*0.35
1.35
8-32UNC
3.4
M1.8*0.35
1.45
10-32UNC
4.1
M2.0*0.4
1.6
10-24UNC
3.9
M2.2*0.45
1.75
12-24UNC
4.5
M2.3*0.4
1.9
1\4-20UNC
5.1
M2.5*0.45
2.1
5\16-18unc
6.6
M2.6*0.45
2.2
3\8-16UNC
8
M3.0*0.5
2.5
7\16-14UNC
9.4
M3.0*0.6
2.4
1\2-13UNC
10.8
M3.5*0.6
2.9
9\16-12UNC
12.2
M4.0*0.7
3.3
5\8-11UNC
13.6
M4.0*0.75
3.25
3\4-10UNC
16.5
M4.5*0.7
3.8
7\8-9UNC
19.5
M5*0.8
4.2
1--8UNC
22.2
M5*0.9
4.1
11\8-7UNC
25
M6*1.0
5
11\4-7UNC
28.2
M7*1.0
6
13\8-6UNC
30.8
M8*1.25
6.8
11\2-6UNC
34
M9*1.25
7.8
13\4-5UNC
39.5
M10*1.5
8.5
2-41\2UNC
45.2
M11*1.5
9.5
英美联合螺纹螺距根据每一英寸长度上拥有的牙数来计算
外径根据螺纹牌号的第一个代号来计算（4#，5#，6#，7#，8#，10#，12#为特殊外径详见表1）
例：1/4-20 UNC
1/4*25.4=6.35（螺纹外径）
25.4/20=1.27 （螺距）

M12*1.75
10.3
M14*2.0
12
M16*2.0
14
M18*2.5
15
M20*2.5
17
M22*2.5
19
M24*3.0
21
M27*3.0
24
M30*3.5
26.5

螺纹电极外径，螺距参照表

英美联合
公制
规格
外径Φ
规格
外径Φ
1-64UNC
1.45
M1.0*0.25
0.65
2-56UNC
1.7
M1.1*0.25
0.75
3-48UNC
2.0
M1.2*0.25
0.85
4-40UNC
2.2
M1.4*0.3
1.0
5-40UNC
2.5
M1.6*0.35
1.15
6-32UNC
2.7
M1.7*0.35
1.25
8-32UNC
3.3
M1.8*0.35
1.35
10-32UNC
4.0
M2.0*0.4
1.5
10-24UNC
3.8
M2.2*0.45
1.65
12-24UNC
4.4
M2.3*0.4
1.8
1\4-20UNC
5.0
M2.5*0.45
2.0
5\16-18unc
6.5
M2.6*0.45
2.1
3\8-16UNC
7.9
M3.0*0.5
2.4
7\16-14UNC
9.3
M3.0*0.6
2.3
1\2-13UNC
10.7
M3.5*0.6
2.8
9\16-12UNC
12.1
M4.0*0.7
3.3
5\8-11UNC
13.5
M4.0*0.75
3.15
3\4-10UNC
16.4
M4.5*0.7
3.7
7\8-9UNC
19.4
M5*0.8
4.1
1--8UNC
22.1
M5*0.9
4.0
11\8-7UNC
24.9
M6*1.0
4.9
11\4-7UNC
28.1
M7*1.0
5.9
13\8-6UNC
30.7
M8*1.25
6.7
11\2-6UNC
33.9
M9*1.25
7.7
13\4-5UNC
39.4
M10*1.5
8.4
2-41\2UNC
45.1
M11*1.5
9.4
英美联合螺纹螺距根据每一英寸长度上拥有的牙数来计算
例：1/4-20 UNC
1/4*25.4=6.35（螺纹外径）
25.4/20=1.27 （螺距）

阴影部为英制和公制粗牙常用螺纹

M12*1.75
10.2
M14*2.0
11.9
M16*2.0
13.9
M18*2.5
14.9
M20*2.5
16.9
M22*2.5
18.9
M24*3.0
20.9
M27*3.0
23.9
M30*3.5
26.5
