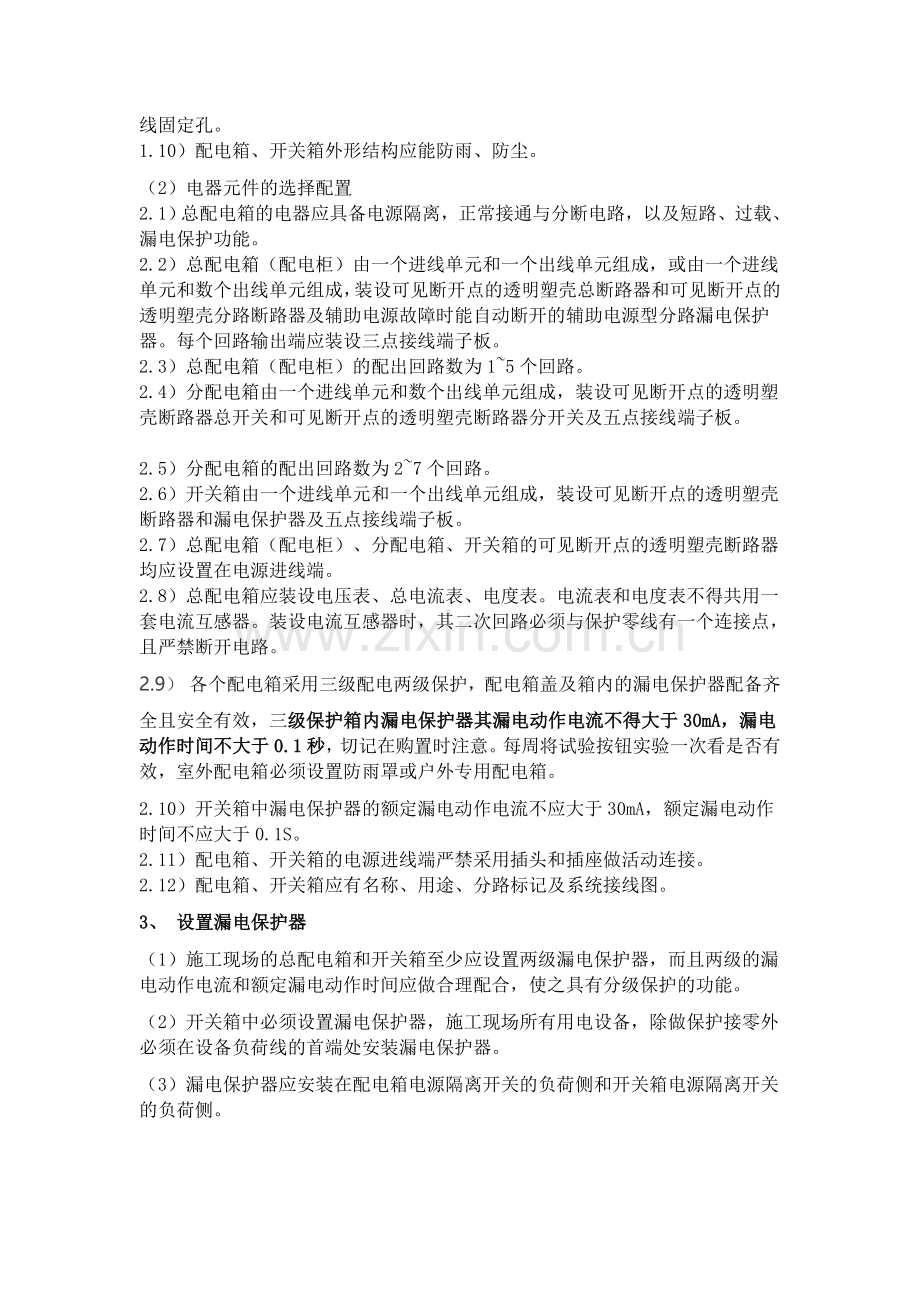

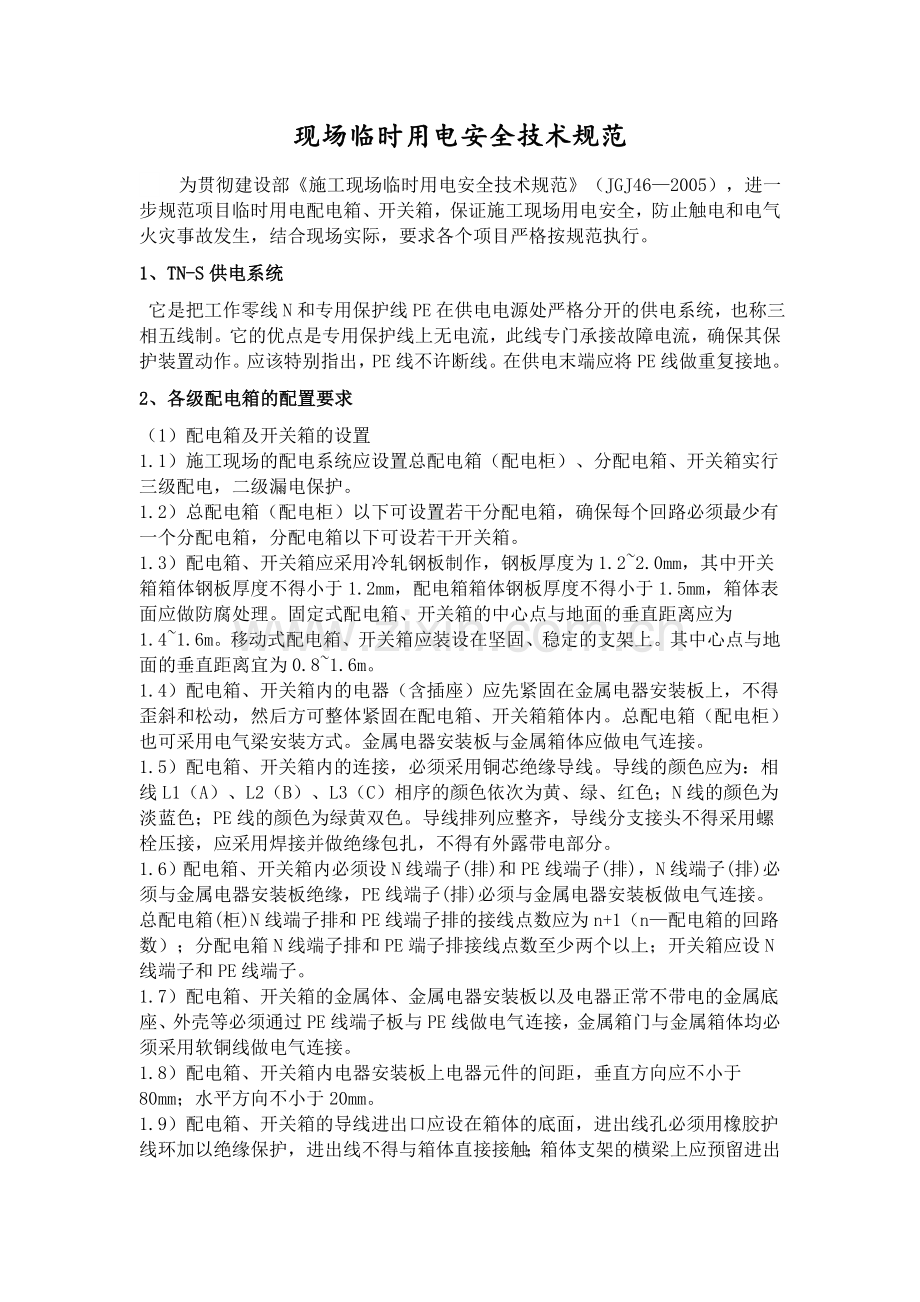

现场临时用电安全技术规范 为贯彻建设部施工现场临时用电安全技术规范（JGJ462005），进一步规范项目临时用电配电箱、开关箱，保证施工现场用电安全，防止触电和电气火灾事故发生，结合现场实际，要求各个项目严格按规范执行。1、TN-S供电系统 它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。2、各级配电箱的配置要求（1）配电箱及开关箱的设置1.1）施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。1.2）总配电箱（配电柜）以下可设置若干分配电箱，确保每个回路必须最少有一个分配电箱，分配电箱以下可设若干开关箱。1.3）配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.22.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m。1.4）配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。总配电箱（配电柜）也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接。1.5）配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。1.6）配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1（n配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至少两个以上；开关箱应设N线端子和PE线端子。1.7）配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。1.8）配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm；水平方向不小于20mm。1.9）配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。1.10）配电箱、开关箱外形结构应能防雨、防尘。（2）电器元件的选择配置2.1）总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。2.2）总配电箱（配电柜）由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳总断路器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器。每个回路输出端应装设三点接线端子板。2.3）总配电箱（配电柜）的配出回路数为15个回路。2.4）分配电箱由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板。2.5）分配电箱的配出回路数为27个回路。2.6）开关箱由一个进线单元和一个出线单元组成，装设可见断开点的透明塑壳断路器和漏电保护器及五点接线端子板。2.7）总配电箱（配电柜）、分配电箱、开关箱的可见断开点的透明塑壳断路器均应设置在电源进线端。2.8）总配电箱应装设电压表、总电流表、电度表。电流表和电度表不得共用一套电流互感器。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。2.9）各个配电箱采用三级配电两级保护，配电箱盖及箱内的漏电保护器配备齐全且安全有效，三级保护箱内漏电保护器其漏电动作电流不得大于30mA，漏电动作时间不大于0.1秒，切记在购置时注意。每周将试验按钮实验一次看是否有效，室外配电箱必须设置防雨罩或户外专用配电箱。2.10）开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。2.11）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。2.12）配电箱、开关箱应有名称、用途、分路标记及系统接线图。3、 设置漏电保护器（1）施工现场的总配电箱和开关箱至少应设置两级漏电保护器，而且两级的漏电动作电流和额定漏电动作时间应做合理配合，使之具有分级保护的功能。（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除做保护接零外必须在设备负荷线的首端处安装漏电保护器。（3）漏电保护器应安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。（4）漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s.（5）使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小与0.1s.4、 电气设备的设置应符和下列要求（1） 配电系统应设置室外总配电箱-分配电箱-开关箱，实行分级配电。（2） 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。（3） 开关箱应由末级分配电箱配电。开关箱应“一机一闸一箱”，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。（4） 总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。（5） 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。（6） 配电箱、开关箱安装应要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm.。（7） 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。5、 电气设备的安装（1） 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱内，金属板与配电箱体应做电气连接。（2） 配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得倾斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。（3） 配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。（4） 配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。连接线应使用截面不小于2.5平方毫米的绝缘铜芯导线。导线接头不得松动，不得有外漏带电部分。（5） 各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。（6） 配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。（7） 导线剥削不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。6、 电气设备的防护（1） 在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。（2） 施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1KV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1-10KV时，其最小安全操作距离为6m；当外电架空线路的电压为35-110KV时，其最小安全操作距离为8m。起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2米。（3） 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6米；外电线路电压为1-35KV时，最小垂直距离为7米。（4） 对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮拦、围拦或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。（5） 对于既达不到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。7、 电气设备的操作与维修人员必须符合以下要求（1） 施工现场内临时用电的施工和维修必须有经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。（2） 各类用电人员应做到：1） 掌握安全用电基本知识和所用设备的性能；2） 使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；3） 停用的设备必须拉闸断电，锁好开关箱；4） 负责保护所有设备的负荷线、保护零线和开关箱。发现问题及时报告解决；5） 搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。8、 电气设备的使用与维护（1） 施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。（2） 检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。（3） 配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。（4） 总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。（5） 各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其他临时用电设备。（6） 熔断器的熔踢更换时，严禁用不符合原规格的熔体代替。9、 施工现场的配电线路（1） 施工现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上。（2） 架空线路的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10平方毫米；当用铝芯绝缘线时，其导线截面不小于16平方毫米。（3） 架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数的50%，且一根导线只允许有一个接头。（4） 架空线路的排列：TN-S系统或TN-C-S系统供电时，和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE。TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、L3，下层横担，面向负荷从左至右为L1、（L2、L3）、N、PE。当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。（5） 架空线路的档距一般为30米，最大不得大于35米；线间距离应大与0.3米。（6） 施工现场内导线最大弧垂与地面距离不小于4米，跨越机动车道时为6米。（7） 架空线路所使用的电杆应为专用混凝土杆或木杆。当使用木杆时，木杆不得腐朽，其梢径应不小于130mm。（8） 架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用。杆的埋设、拉线的设置均应符合有关规范规定。10、隧道施工用电安全规范（1）隧道施工用电必须采用三相五线制（TN-S接零保护系统），架空电力线路必须采用三相五线，横担长度选用、二线0.7米、三相五线1.8米，线路颜色以黄、绿、红、淡蓝、双色五种颜色正确标识，动力、照明线在同一横担上架设时,导线相序排列是:平行线路面向负荷从左侧起依次为L1、N、L2、L3、PE、黄、淡蓝、绿、红、双色：垂直自上往下L1 、L2、L3 、N、PE、黄、绿、红、淡蓝、双色必须颜色分明，隧道距地高度不小于2.6米，线路布置整齐，电线接头必须连接牢固,并应用缘绝胶布包扎好，五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。（2）动力、照明线在两层横担上架设时，上层为动力线导线，相序面向负荷从左侧起依次为L1L2L3；下层为照明线，横担面向负荷从左侧起依次为L1 L2 L3、NPE;线间距不得小于0.3M，照明线距地面不得低于2.5m，动力线距照明线不得小于 1.2M。并用绝缘子对线路进行固定。（3）隧道外临时用电采用电缆时，直接埋地敷设电缆的深度不应小于0.7m，并应在电缆紧临上、下、左、右侧均匀敷设不小于50厚的细砂，然后覆盖砖或混凝土板等硬质保护层。埋地电缆在穿越建筑物、构筑物、道路、易受机械损坏、介质腐蚀场所及引出地面从2.0m 高到地下 0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5 倍。埋地电缆与其附近处电缆和管沟的平等间距不得小于 2m，交叉间距不得小于1m。埋地电缆接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，远离易燃易爆易腐蚀场所。（4） 隧道内成洞段照明电压为 220V，灯具距地面不得低于2.5m。普通灯具与易燃物距离不宜小于300mm；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。流动性碘钨灯采用金属支架安装时，支架应稳固，灯具与金属支架之间必须用不小于 0.2m的绝缘材料隔离。 （5）隧道内施工照明应均匀不闪烁，施工地段不小于15W/m，成洞和不作业地段每隔10m 应装 60W 为一盏，作业地段照明电压不大于 36V，成洞和不作业地段的照明电压可用220V。（6）施工特殊场所（如掘进台车、模板台车、井下等）照明应采用36伏安全电压，支架应牢固，必要时应设防护，特殊场所应设有事故照明设备。11、室内导线的敷设及照明装置（1） 室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5米。（2） 进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大与2.5米，室外要做防水弯头。（3） 室内配线所用导线截面应按图纸要求施工，但铝导线截面最小不得小于2.5平方毫米，铜导线截面最小不得小于1.5平方毫米。（4） 金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。（5） 室外灯具距地面的高度不得小于3米，室内灯具不得低于2.4米。插座接线时应符合规范规定。（6） 罗口灯头及接线应符合下列要求：1） 相线接在与中心触头相连的一端，零线接在与罗纹口相连的一端。2） 灯头的绝缘外壳不得有损伤和漏电。（7） 各种用电设备、灯具的相线必须经开关控制，不得将相线直接接入灯具。（8） 暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2-3米，与门口的水平距离为0.1-0.2米，拉线出口应向下。（9） 严禁将插座与搬把开关靠近装设；严禁在床上设开关。1工作接地;2PE线重复接地;3电气设备金属外壳(正常不带电的外露可导电部分);L1、L2、L3相线;N工作零线;PE保护零线;DK总电源隔离开关;RCD总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器);T变压器 PE线外壳连接 电缆3*X+2 图2.4.4 三管两线布置示意图垂直自上往下、黄、绿、红、淡蓝、双色 L1 、L2、L3 、N、PE。 注意PE双色线或编织铜线可靠和门连接手持工具、移动用电设备（电焊机、灯具等外壳）必须连接可靠的PE线连接 动力插座必须使用三相四孔，照明或单相必须有接地的三孔插座，插座地线和PE线可靠连接。安装防护栏及防雨棚配备门锁如上图所示：房建、市政项目配电箱布置图塔吊及大型机械配专用分配电箱配备灭火器材配电箱（柜）下部砌承台，预留管线口钢筋场机具多，设置多个开关箱，根据现场情况可设固定式或移动式，确保一机一闸一漏一保一箱一锁机具线路布设设PVC穿线管
