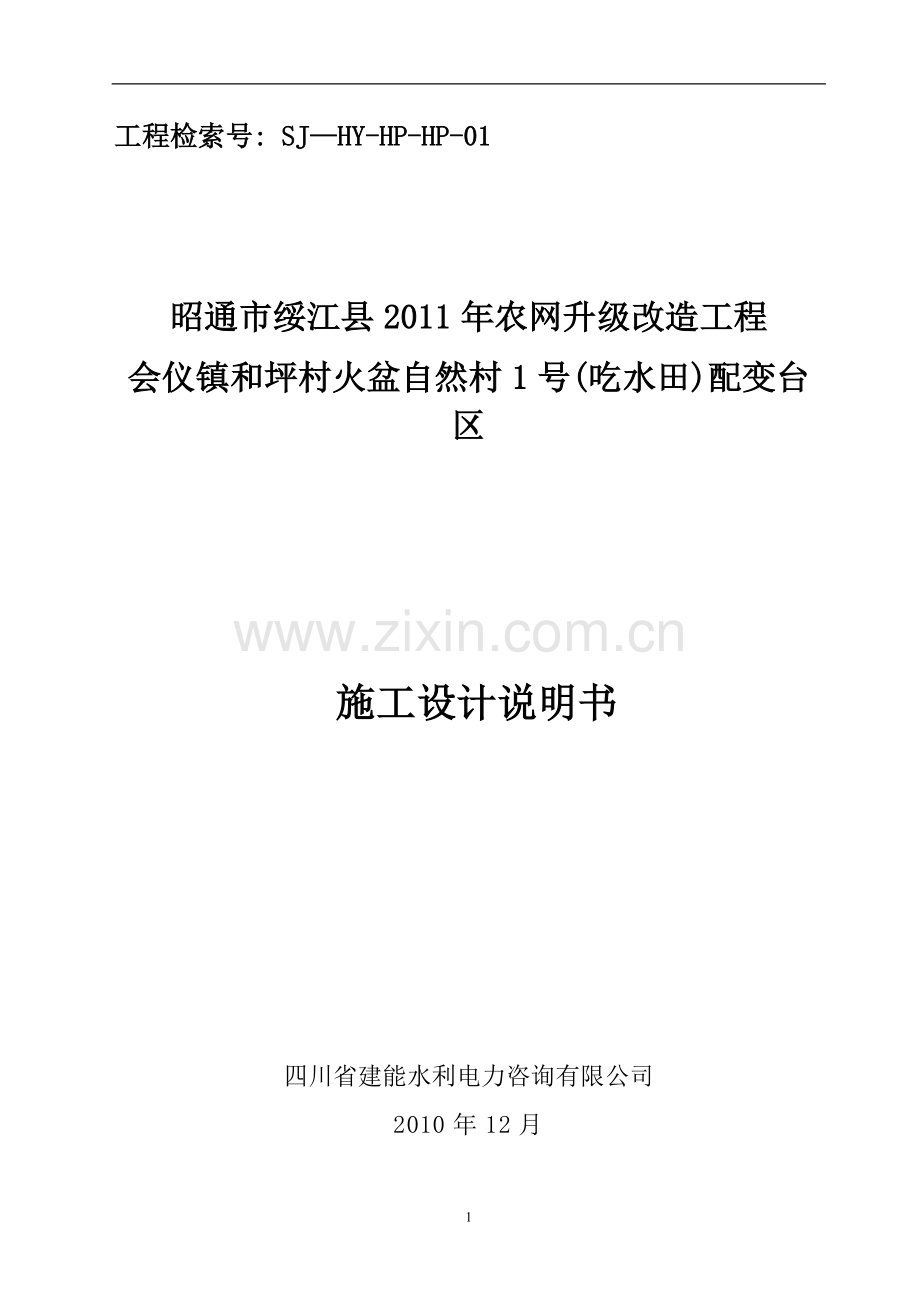

工程检索号: SJ—HY-HP-HP-01

昭通市绥江县2011年农网升级改造工程
会仪镇和坪村火盆自然村1号(吃水田)配变台区

施工设计说明书

四川省建能水利电力咨询有限公司
2010年12月

批 准：

审 核：

校 审：范兆空

编 写：柯 丹 易 平 冯 云
范其萍 吴菡颜 谭真荣

目 录
1.总述 4
1.1 设计依据 4
1.2技术标准及原则 4
1.3 工程设计范围 4
1.4 设计水平年 5
2. 工程建设的必要性 6
2.1 电网现状 6
2.2 电网规划和负荷预测 6
2.3 建设的必要性 6
3. 线路路径方案 8
3.1 路径方案 8
3.2 路径廊道情况 8
4.技术特性 10
4.1一般特性 10
4.2 导线及主要电气材料规格型号 10
5.杆塔情况 11
6.气象条件及防雷接地 12
6.1 气象条件 12
6.2 防雷和接地 13
7.施工要求 14
7.1水泥电杆施工 14
7.2 架线施工 14
7.3 施工技术要求 14
7.4 其它 15
1.总述
1.1 设计依据
云南电网公司（云电计[2010]351号）文
昭通市绥江县10kV及以下电网规划方案

1.2技术标准及原则
《35kV及以下城农网工程设计控制条件》
《云南电网公司城农网10kV及以下配电线路通用设计图集V3.0》
《云南电网公司10kV及以下项目设计成果交付标准》
《10kV及以下架空配电线路设计技术规程》（DL/T 5220-2005）
《架空绝缘配电线路设计技术规程》(DL/T601—1996)
《城市中低压配电网改造技术导则》(DL/T 599—1996)
《农村电网建设与改造核技术导则》(DL/T5131—2001)
《南方电网设计规划导则》
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92等有关规程规定进行设计。
1.3 工程设计范围
工程名称：会议镇和坪村火盆自然村1号(吃水田)配变台区新建工程
项目电压：10/0.4/0.22kV。
设计范围： 变压器高压侧10kV电源由35kV槽湾变电站10kV槽仪线供给，新建10kV线路0.452km；新装变压器SBH-M-100kVA一台；低压出线 1 回，0.4kV线路 0.654km；0.22kV线路1.207km；一户一表改造户数共 49 户。
建设性质：10kV线路及配变属新建，低压线路属新建。
设计区用电分类级：本设计区属农村居民用电，根据导则规定应划分为F类。
1.4 设计水平年
设计水平年2010年，展望2011年。
2. 工程建设的必要性
2.1 电网现状
会仪镇和坪村火盆自然村号(吃水田)配变台区地处丘陵地区，10kV设施破旧，线路配电网建于上世纪80年代,由于受当时经济条件的限制，该村配电变压器供电容量小,供电可靠性低，配变已严重过负荷，低压线路破股导线较多，线路电杆多为木杆,且腐朽严重,对地距离不足(有的伸手可触)，严重危及人身安全；供电半径大,远的达2.5kM,电能质量差(偏远地方电压在高峰期只有55V),且老化失修，导致线损过大，电压过低，供电质量得不到保证，严重影响当地居民生产生活和用电量的增长，制约了地方经济的发展。
2.2 电网规划和负荷预测
会仪镇和坪村火盆自然村1号(吃水田)配变台区现有49户农村居民用户，设计农户平均计算负荷按每户3KW考虑，负荷同时率取0.5，配电变压器负载率按70%考虑，以每年7～10%自然用电增长水平（主要是家庭生活和生产的用电量增长因素），配变按5年的用电发展水平，线路按10年的用电发展水平进行设计。
○本项目以每年8%自然用电增长水平设计考虑。
○其它工业生产的兴起，另作专项设计。
2.3 建设的必要性
现存在的问题十分严重，安全隐患较大;因电压过低,大部份电器不能正常使用,这就给当地居民生活带来严重影响,又不能发展企业,制约了当地的经济发展。
会仪镇和坪村火盆自然村1号(吃水田)配变台区新增设配电变压器可提高此区域供电可靠性和电压质量，能满足当地生产及居民生活用电，所以为了彻底解决以上问题,也为了实现南网公司主动承担社会责任，切实减轻人民负担，建设改造本10kV及以下项目工程是非常必要的。
3. 线路路径方案
3.1 路径方案
沿线海拔 400～ 850米,沿线树木砍伐不多,距公路相对较近,本方案为最佳方案。
3.2 路径廊道情况
3.2.1路径情况描述：
1）线路所经地区地形、地貌情况--见表3-2
表3-1 　　　 线路所经地形地貌状况
序号
线路名称
二次汽车运输地形概况
人力运物至工地地形
基础、组杆、架线地形
平地%
丘陵(%)
山地(%)
高山(%)
丘陵(%)
山地泥沼(%)
高山(%)
丘陵(%)
山地泥沼(%)
1
台区高压
20
60
20
35
65

35
65

2
台区低压
20
60
20
35
65

35
65

2）工程所经地区地质情况--见表3-2
表3-2 　　 线路所经地质状况
序号
线路名称
地质情况
压覆矿
其它
普通土(%)
坚土
(%)
松砂石(%)
岩石(%)
1
台区高压
20
30
30
20
无
无泥石流、冲沟、滑坡
2
台区低压
20
30
30
10
无
无泥石流、冲沟、滑坡

3）交通运输情况--见表3-3；
表3-3　　　　　　　 　　　 交通运输情况
序号
工程名称
全线长度（㎞）
一次汽车运输(㎞)
工地二次汽运(㎞)
工地人力运输(㎞)
备注
汽车
拖拉机
人力
1
台区高压

37

0.5

2
台区低压

37

0.8

4.技术特性
4.1一般特性
（a）线路电压等级：10kV；0.4kV；0.22kV
（b）曲折系数：1.25
（c）设计气象条件：云南Ⅰ级气象条件
4.2 导线及主要电气材料规格型号
（a）导线：导线采用LGJ-50/8、LGJ-35/6钢芯铝绞线
（b）绝缘子：本工程绝缘子10kV耐张杆的过引线和直线杆承载采用P-15T型针式绝缘子，耐张杆采用2片XP-7悬式绝缘子串安装,0.4/0.22kV耐张杆采用1片XP-40C悬式绝缘子串安装,直线杆承载采用ED-1型蝶式绝缘子安装。
（c）金具：本工程采用《云南电网公司城农网10kV及以下配电线路通用设计图集V3.0》标准金具。

5.杆塔情况
本工程采用钢筋混凝土拔梢杆，共计10kV线路电杆 5 基，0.4 kV线路电杆 12 基，0.22kV线路电杆 23 基，其中：
① 水泥电杆
Φ190×12000：2基；
Φ150×10000：15基；
Φ150×9000：23基；
②水泥拉盘
800×400×150：3块；
600×300×150：31 块；

③选用杆型：
详见10kV、0.4kV、0.22kV杆位明细表
④接户线部分：
详见一户一表工程材料汇总表
6.气象条件及防雷接地
6.1 气象条件
根据绥江县气象情况，本工程设计气象条件采用云南省I级典型气象区，特殊气象条件下可参照云南省Ⅱ级典型气象区进行设计。本工程气象区参数列表如下：

气 象 区
云南省Ⅰ典型气象区
云南省Ⅱ典型气象区
大

气

温

度

（℃）
最高
+40
最低
-5
覆冰
-5
最大风
10
安装
0
外过电压
15
内过电压，
年平均气温
15
风

速

（m/s)
最大风
25
30
覆冰
10
安装
10
外过电压
10
内过电压
15
年平均气温
0
覆冰厚度（mm）
5
10
冰的比重
900kg/m3

本工程全线地段无化工及其它工业、粉尘污染，定为Ⅱ级污秽区。
6.2 防雷和接地
①要求钢筋混凝土电杆自然接地电阻值不大于30Ω，如线路在居民区，并且电杆自然接地电阻超过30Ω，则应根据地质情况加设角钢垂直接地；预应力电杆须用镀锌钢绞线引下做独立的接地装置。
②电力线路与通信线、电力线等重要设施交叉跨越时，交叉档两端应采用角钢垂直接地。
③在三相四线末端应重复接地，接地电阻与相应台区配电变压器电阻相同，每台变压器380V重复接地不少于3处。
④变压器中性点接地电阻：容量为100kVA及以下变压器，接地电阻值不大于10Ω，容量为100kVA以上变压器，接地电阻值不大于4Ω。
7.施工要求
7.1水泥电杆施工
①水泥电杆埋设深度
电杆规格(单位: mm ) 埋深度(单位: mm )
Φ150×9000 1600；
Φ150×10000 1700；
Φ190×10000 1700；
Φ190×12000 1900；
Φ190×15000 2300；
②杆根夯实：根部基土高于地基面不小于300mm。
7.2 架线施工
①导线接头处采用导线接续管连接，在线路跨越通信线、公路、河流、铁路、水库等处的档距内不得有接头。
②本工程导线收线时应考虑初伸长的影响，可采用降温方法补偿，具体要求见《10kV配电线路通用设计安装表》。
③电力接户线档距内不应有接头；两端遇有铜铝连接时，应设过渡措施。
7.3 施工技术要求
①严格执行中华人民共和国国家标准（GB 50173—92）《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。
②水泥电杆完成施工后。直线杆顺线路方向位移：架空电力线路不应超过设计档距的3%、直线杆横线路方向位移不应超过50mm；转角杆、分支杆的横线路顺线路方向的位移均不超过50mm；双杆（含变压器杆）迈步不应大于30mm，根开的中心偏差不应超过±30mm；两杆高低应一致。
③横档的安装应平正，安装的偏差不超过下列规定值：
（a）单杆横档：横档端部上下歪斜不应大于20mm；
（b）单杆横档：横档端部左右扭斜不应大于20mm；
（c）双杆横档：横档与电杆联接处的高差不应大于联接距离的5‰；双杆横档的左右扭斜不应大于横档总长度的1%；
（d）瓷横档的安装：应符合设计规范要求。
④导线紧好后，同档内各相导线的驰度应符合设计要求。
⑤采用绑扎线绑扎导线时，绑扎长度应符合规范要求。
⑥凡农村低压电力网，变压器低压侧中性点直接接地，中性线应保持与相线同等的绝缘水平。低压配电线路，在干线和分支线终端以及沿线，应重复接地不少于3处。
⑦为防止中性线机械断线，其截面应与相线相同。
⑧低压四线的中性线应装设在靠近建筑物侧的第一根线；低压二线的中性线应装设在靠近建筑物侧的第一根线。中性线应采用棕色绝缘子区分。
⑨三相线的负荷分配尽量平衡，不得用一相线或两相线集中供电。
⑩的最大工作电流不应大于导线的允许截面电流量。
⑾杆子拉线如从下台带电导线中穿过，应装设拉线绝缘子。在安装拉线的时候，拉线绝缘子距离地面的距离不应小于2.5m。
⑿引流线或引下线采用并钩线夹连接时，线夹数量不应少于2个，并在连接前应清除氧化膜，涂电力复合脂。
⒀预应力钢筋混凝土电杆表面不得有蜂窝、露筋、纵向裂纹等缺陷。
7.4 其它
①线路沿途跨越河流、水库、铁路、公路、通信线等，施工时注意做好安全防护措施。
②施工地段位于人口稠密区，应做到文明施工和安全施工。
③说明导线对地和交叉跨越距离，以及杆塔、基础等材料的防腐要求。
