广东电网有限责任公司
低压集中抄表工程典型设计
广东电网有限责任公司
2016年2月

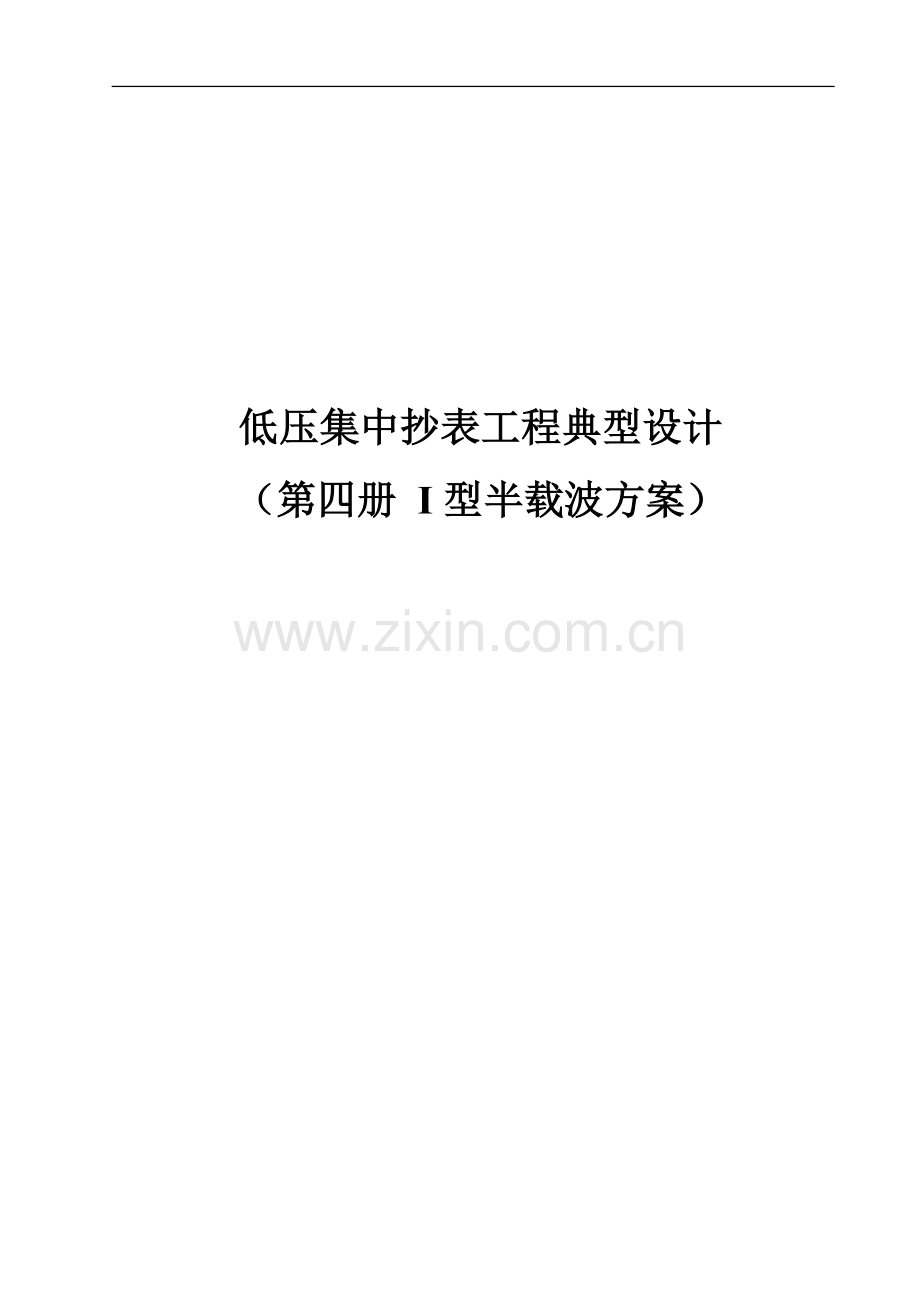

低压集中抄表工程典型设计
（第四册 I型半载波方案）
典型方案目录
1 采集方案图 - 1 -
2 装置接线 - 1 -
3 设备技术及安装要求 - 8 -
4 设备配置表 - 11 -
i
1 采集方案图
一、使用说明
（1）I型集中器和采集器之间利用电力线传输数据，采集器和电能表之间采用RS-485总线通信。
（2）I型半载波采集方案适用于电表安装相对集中且楼层较高的地方。
（3）优点是无需另外铺设通信线路、节省施工费用，缺点是易受电网噪声干扰、运维复杂。
二、设计图
图 1 1 I型半载波采集方案设计示意图
2 装置接线
2.1 I型集中器安装位置图
一、使用说明
（1）集中器应安装在三相电源取电方便的变压器附近。一般情况下，杆变：选择在就近的电线杆上，现场无计量箱或计量箱无可供安装位置的，应加装集中器箱；配电房控制柜无可供安装位置的，应加装集中器箱；箱变内无可供安装位置的，应加装集中器箱。对屏蔽性能较好的配电房、箱变，为确保远程通信稳定、可靠，集中器可安装在配电房、箱变附近。
（2）I型集中器应装在安全、干燥、易操作的场所。
（3）I型集中器安装位置在距地面（设备底面）0.8-1.8M范围内。
二、设计图
图2 1 I型集中器安装位置图
2.2 I型集中器电源接线图
一、使用说明
（1）安装于低压屏或箱变内的集中器电源应在低压总开关出线侧接取。
（2）I型集中器前端要加装16A四极低压开关。
（3）I型集中器需接A B C三相电压线以及零线，采用黄、绿、红、蓝/黑四种颜色的线，其对应分别为黄接A，绿接B，红接C，蓝/黑接零线。
（4）如电源电缆沿电缆沟、或竖井敷设或需穿过楼层，应选用铠装或穿管敷设，管材采用符合消防要求的阻燃管材。
二、设计图
图 2 2 集中器电源接线图
2.3 采集器电源接线图
一、使用说明
（1）采集器的电源需从表箱内电源开关出线侧接入，不可从表计上并联取得。
（2）采集器采用单相供电方式，电压范围为AC220V±20%。
（3）如电源电缆沿电缆沟、或竖井敷设或需穿过楼层，应选用铠装或穿管敷设，管材采用符合消防要求的阻燃管材。
二、设计图
图 2 3 采集器电源接线图
2.4 三相电能表采集方案接线图
一、使用说明
适用于对4只及以下三相电能表的数据采集。
二、设计图
图 2 4三相电能表采集方案接线图1
图2 5 三相电能表采集方案接线图2
2.5 单相电能表采集方案接线图（4只及以下）
一、使用说明
适用于对4只及以下单相电能表的数据采集。
二、设计图
图 2 6 4只以下单相电能表采集方案接线图
2.6 单相电能表采集方案接线图（4只以上）
一、使用说明
适用于对4只以上单相电能表的数据采集。
二、设计图
图2 7 4只以上单相电能表采集方案接线图
3 设备技术及安装要求
3.1 集中器
3.1.1 I型集中器必须满足《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》要求。
3.1.2 I型集中器应安装在电房附近，便于取电源和通信可靠。
3.1.3 设备应装在安全、干燥、易操作的场所。
3.1.4 优先选择安装于计量箱内，现场无计量箱或计量箱无可供安装位置时，应加装外箱体；
3.1.5 若需加装外箱，针对杆上变压器，选择安装在就近的电线杆上；针对配电房，选择安装在低压柜旁的墙面上；针对箱变，选择安装在箱变出线的第一个电表箱旁。
3.1.6 对屏蔽性能较好的配电房、箱变，为确保集中器上行远程通信稳定、可靠，可根据实际情况调整集中器安装位置或将天线安装在通信稳定可靠处。
3.1.7 对于只有一路出线并且线路较长的变压器，集中器可安装在变压器出线离负荷集中区域较近的位置。
3.1.8 设备宜安装距地面（设备底面）0.8-1.8M范围内。
3.1.9 地下室等没有无线信号地方，需进行相应改造；距离无线信号小于等于150米的地区，敷设延长天线，有信号处布置信号接收设备；距离无线信号大于150米的地区，需加装无线信号中继或放大设备。对于延长天线敷设困难时，可将集中器安装于电房附近且通信可靠处。
3.1.10 I型集中器采用三相四线供电方式，电压范围为AC380V±20%。
3.1.11 安装于低压屏或箱变内的集中器电源宜在低压总开关出线侧接取。
3.1.12 I型集中器前端要加装16A四极低压开关。
3.1.13 I型集中器需接A B C三相电压线以及零线，采用黄、绿、红、蓝/黑四种颜色的线，其对应分别为黄接A，绿接B，红接C，蓝/黑接零线。
3.1.14 集中器箱内宜配置浪涌保护器。
3.1.15 对于多雷区域，应根据实际情况调整集中器天线安装位置，避免雷击损坏设备，确保通信畅通。
3.1.16 对于海边等腐蚀性较强的区域，集中器宜安装在电能计量柜或计量表箱中，减少箱体间穿孔接线。
3.2 采集器
3.2.1 II采集器需要满足《广东电网公司低压电力用户集中抄表系统II型采集器技术规范》要求。
3.2.2 设备应装在安全、干燥、易操作的场所。
3.2.3 设备宜安装距地面（设备底面）0.8-1.8M范围内。
3.2.4 统一考虑表箱更换方案与采集器安装方案，采集器宜安装于表箱内，若现状表箱不更换且无空间安装采集器，可考虑加装采集器外挂箱。
3.2.5 采集器采用单相供电方式，电压范围为AC220V±20%。采集器的电源需从表箱内电源开关出线侧接入，不可从表计上并联取得。
3.2.6 如果采集器所接入的电能表由同一低压进线开关引出，该采集器电源可在开关出线侧接取。
3.2.7 外接采集器箱安装时，原则上尽量靠近表箱，减少导线外漏的部分。电源线进出表箱时需用PVC套住以保护电源线。
3.2.8 采集器仅需单相及零线，采用红、蓝/黑两种颜色的线，其对应分别为红接单相线，蓝/黑接零线。
3.2.9 对于多雷区域，应根据实际情况调整采集器天线安装位置，避免雷击损坏设备，确保通信畅通。
3.2.10 对于海边等腐蚀性较强的区域，采集器宜安装在计量表箱中，减少箱体间穿孔接线。
3.3 线缆选型
3.3.1 RS-485线材选型
3.3.1.1 RS-485线选用红、蓝/黑两种颜色的线，红线接485A,蓝/黑线接485B。
3.3.1.2 RS-485线选用截面不小于0.75mm2的带屏蔽多股485专用导线，特征阻抗120欧姆。电表箱外RS-485线应选用铠装电缆。
3.3.2 电源线材选型
3.3.2.1 I型集中器和II型采集器电源电缆选用BVV-2.5mm2导线。
3.3.2.2 如电源电缆沿电缆沟、或竖井敷设或需穿过楼层，应选用铠装或穿管敷设，管材采用符合消防要求的阻燃管材。
3.3.3 接地线材选型
3.3.3.1 金属箱体必须有接地装置。PE接地线为黄绿双色导线且截面不小于2.5 mm2。
3.4 布线要求
3.4.1 排线要求
3.4.1.1 RS-485线按顺序对应每一只电能表排列。在表箱内走线过程中按照原有的线路、线槽走，不允许新开线路与线槽。
3.4.1.2 RS-485线的布线不得有扭结、断股、裸露芯线和其他明显损伤。
3.4.2 接线要求
3.4.2.1 接线要求安装牢靠，接触良好。
3.4.2.2 RS-485线、电源线在表箱或保护箱之外的部分应加保护套管，不允许有导线外露的情况。
4 设备配置表
以台区为单位，I型半载波方案设备配置表如下所示：
序 号
名 称
规格及要求
备 注
1
I型集中器
2
I型集中器箱
1位三相表箱
根据现场情况选配
3
II型采集器
4
II型采集器箱
1位单相表箱
根据现场情况选配
5
开关
I型集中器为16A四级；
II型采集器为16A两级
6
接地保护线
黄绿双色导线且截面不小于2.5 mm2
金属箱配置
7
485线
截面不小于0.75mm2
8
I型集中器、II型采集器电源线
2.5 mm2，I型集中器四根，II型采集器两根
9
PVC管
箱外线缆配置
- 11 -
