废气处理项目设计方案 设计部档案编号：2016.423

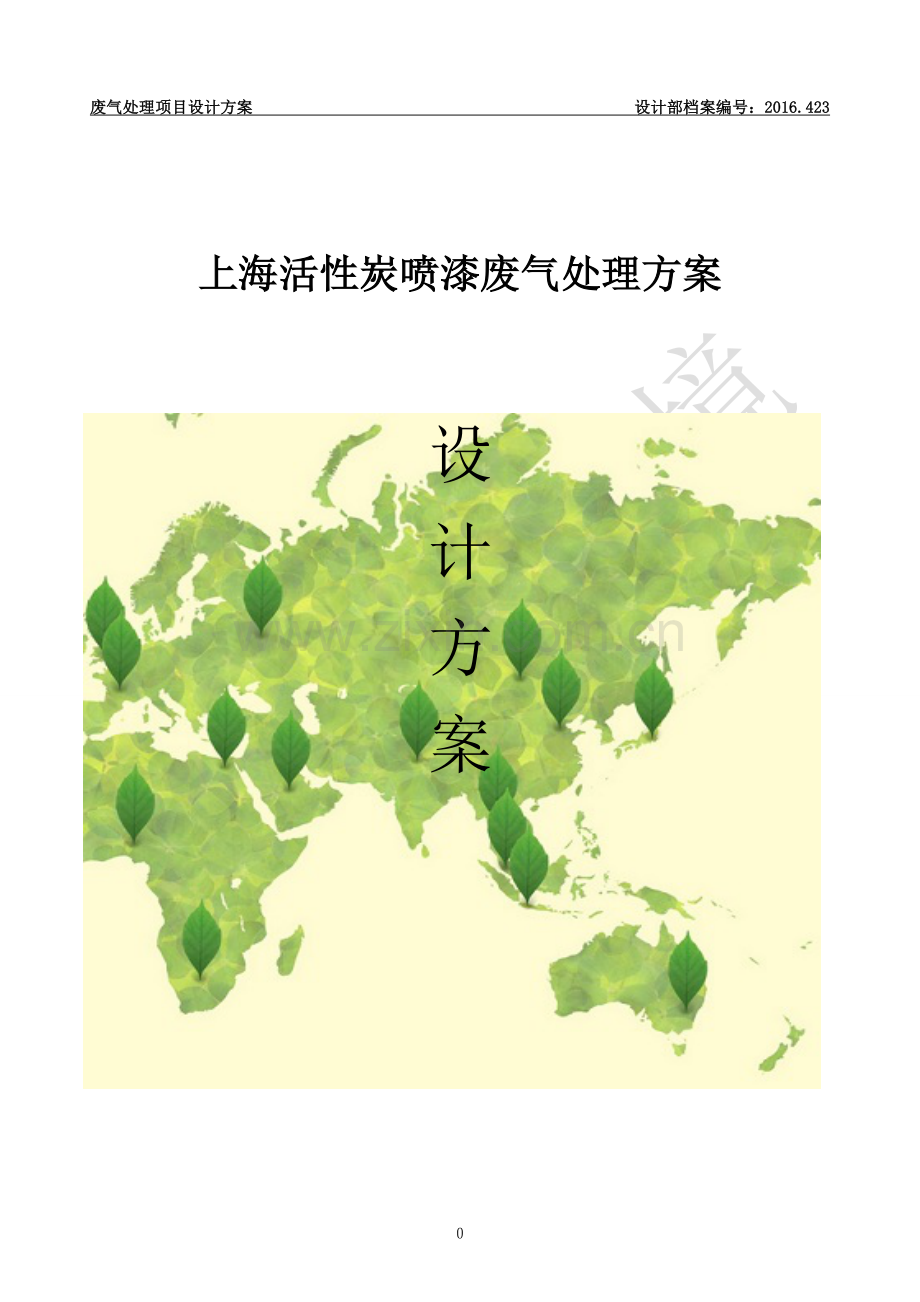

上海活性炭喷漆废气处理方案

设
计
方
案

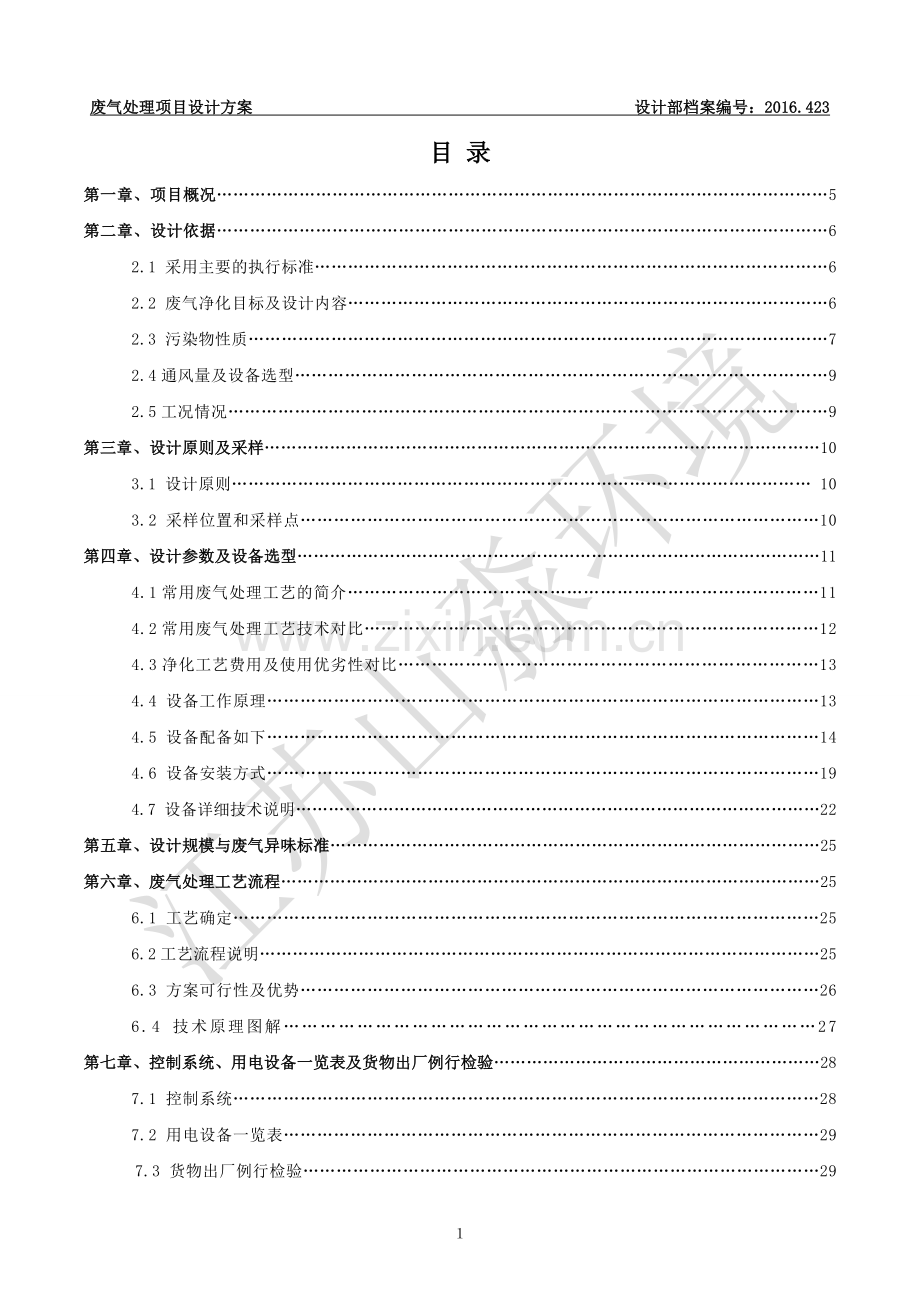

目 录
第一章、项目概况…………………………………………………………………………………………………5
第二章、设计依据…………………………………………………………………………………………………6
2.1 采用主要的执行标准…………………………………………………………………………………6
2.2 废气净化目标及设计内容……………………………………………………………………………6
2.3 污染物性质……………………………………………………………………………………………7
2.4通风量及设备选型……………………………………………………………………………………9
2.5工况情况………………………………………………………………………………………………9
第三章、设计原则及采样…………………………………………………………………………………………10
3.1 设计原则…………………………………………………………………………………………… 10
3.2 采样位置和采样点…………………………………………………………………………………10
第四章、设计参数及设备选型……………………………………………………………………………………11
4.1常用废气处理工艺的简介…………………………………………………………………………11
4.2常用废气处理工艺技术对比………………………………………………………………………12
4.3净化工艺费用及使用优劣性对比…………………………………………………………………13
4.4 设备工作原理………………………………………………………………………………………13
4.5 设备配备如下………………………………………………………………………………………14
4.6 设备安装方式………………………………………………………………………………………19
4.7 设备详细技术说明……………………………………………………………………………………22
第五章、设计规模与废气异味标准………………………………………………………………………………25
第六章、废气处理工艺流程………………………………………………………………………………………25
6.1 工艺确定……………………………………………………………………………………………25
6.2工艺流程说明…………………………………………………………………………………………25
6.3 方案可行性及优势…………………………………………………………………………………26
6.4 技术原理图解……………………………………………………………………………27
第七章、控制系统、用电设备一览表及货物出厂例行检验……………………………………………………28
7.1 控制系统……………………………………………………………………………………………28
7.2 用电设备一览表……………………………………………………………………………………29
7.3 货物出厂例行检验…………………………………………………………………………………29
第八章、主要设备（构筑物）清单………………………………………………………………………………30
第九章、产品质量保证计划与防火防爆………………………………………………………………………31
9.1 产品质量保证………………………………………………………………………………………31
9.2 防火防爆……………………………………………………………………………………………31
第十章、生产周期…………………………………………………………………………………31
第十一章、运输包装说明、技术资料及运行、维护注意事项…………………………………………………32
11.1 运输包装说明………………………………………………………………………………………32
11.2 技术资料……………………………………………………………………………………………32
11.3 运行、维护注意事项………………………………………………………………………………32
第十二章、工程安装质量保证与认证……………………………………………………………………………33
12.1 设备制造质量保证…………………………………………………………………………………33
12.2 工程质量的保证措施………………………………………………………………………………33
12.3 质量保证承诺………………………………………………………………………………………33
第十三章、售后服务承诺…………………………………………………………………………………………34
第十四章、质量体系认证…………………………………………………………………………………………35
第十五章、类似工程检测报告……………………………………………………………………………………36
第十六章、部分客户安装实例……………………………………………………………………………………38
第十七章、设计单位以及联系方式………………………………………………………………………42
附件：资质认证………………………………………………………………………………………43

第一章 项目概况
贵公司在发展经济的同时，对环境保护也非常重视。由于贵公司喷漆产生的废气对工人造成一定影响。为了满足国家与地方日趋严格的环保要求，公司有关领导决定对废气进行治理，使废气排放总量和排放浓度达到当地政府相应的环保要求，为此委托江苏山淼环境工程有限公司为本项目设计废气治理方案。
我公司受贵公司的委托，根据提供的相关数据及资料，借鉴相关工程实际设计和运行经验，本着投资省、处理效果好、运行成本低的原则，编制了该设计方案，供贵公司和有关部门决策参考。
主要污染物涉及：苯、甲苯、二甲苯、非甲烷总烃、粉尘、油漆颗粒。

（图片仅供参考，具体按配置）

第二章 设计依据
2.1 采用主要的执行标准
1、废气系统设计参考标准
《中华人民共和国环境保护法》
《中华人民共和国大气污染防治法》
《环境空气质量标准》（GB3095-1996）；
《大气污染物综合排放标准》（GB16297-1996）；
《上海大气污染物综合排放标准》（DB31/933-2015）；
2、管道设计参考标准
《采暖通风与空气调节设计规范》
3、检测控制系统参考规范
《电气装置安装工程施工及验收规范》(GB50254-96GB50259-96)；
《低压配电设计规范》(GB50054-95)；
《电力装置的继电保护和自动控制设计规范》(GB50062-92)；
《电力工程电缆设计规范》(GB50217-94)；
《仪表配管、配线设计规定》( HG/T20512-2000)；
4、安全防爆参考规范
《工作场所有害因素职业接触限值》(GBZ2.1-2007)；
《工业企业设计卫生标准》(TJ36-79)；
5、设备安装及其它参考规范
《工厂企业厂界噪声标准及其测量方法》(GB12348～12349-90)；
《建设项目环境保护条例》中华人民共和国国务院令第253号 1998；
《工业企业噪声控制设计规范》(GBJ87-85)；
《环境工程设计手册·废气污染控制卷》
《三废处理工程技术手册·废气卷》
有机废气处理工程技术手册（环境工程技术手册）；
2.2 废气净化目标及设计内容
1、净化目标
废气被收集并经过净化设备后，排放达到国家工业排放标准；
——GB16297-1996《大气污染物综合排放标准》二级排放标准；
——《上海大气污染物综合排放标准》（DB31/933-2015）；
2、设计内容
有机废气处理系统设计内容包括：废气出口集气总管至排气筒之间的废气处理设施（工艺、设备、电气、控制系统）的工程设计、安装与调试。
3、设计规范
（1）严格遵守国家环境保护的政策和地方政府相关的法律法规、规范和标准。
（2）按照业主方的要求，通过分析比较和调查研究，选用符合实际的工艺方案，以期获得较大的社会效益、经济效益和环境效益。
（3）遵照国家对环境质量的总体要求，与环境协调发展,减少废气污染物排放，维护和改善周边环境，提倡清洁生产，顺应我国经济建设与环境保护协调发展的总体要求。
（4）采用先进可靠的废气治理工艺，选用安全可靠的废气处理系统和工程材料，提高防御自然灾害风险的能力，确保废气治理工艺和装置的技术上的先进性、经济上的合理性和操作上的可靠性。
（5）结合本项目的特点，按照不同浓度的废气的不同情况和治理需求，采用与之相应的废气治理工艺技术，在确保实现治理目标的同时，以降低废气治理系统综合运行费用和节约能耗，使治理后的废气排放的影响降到环境可接受程度，满足国家对环境保护的总体要求，为方案设计的出发点和实现目标。
（6）采用干式漆雾处理，杜绝二次污染。
（7）努力提高和保证供电、仪表、自动控制系统安全可靠性。
（8）全面贯彻节能减排、环保、安全、卫生、防火原则。
2.3 污染物性质：
苯
苯（Benzene, C6H6）在常温下为一种无色、有甜味的透明液体，并具有强烈的芳香气味。苯可燃，毒性较高，是一种致癌物质。可通过皮肤和呼吸道进入人体，体内极其难降解，因为其有毒，常用甲苯代替，苯是一种碳氢化合物也是最简单的芳烃。它难溶于水，易溶于有机溶剂，本身也可作为有机溶剂。苯是一种石油化工基本原料。苯的产量和生产的技术水平是一个国家石油化工发展水平的标志之一。苯具有的环系叫苯环，是最简单的芳环。苯分子去掉一个氢以后的结构叫苯基，用Ph表示。因此苯也可表示为PhH。
危害：
人和动物吸入或皮肤接触大量苯进入体内，会引起急性和慢性苯中毒。特别注意：
（1）长期吸入会侵害人的神经系统，急性中毒会产生神经痉挛甚至昏迷、死亡。
（2）在白血病患者中，有很大一部分有苯及其有机制品接触历史。
燃烧性：易燃。
甲苯
无色澄清液体。有苯样气味。有强折光性。能与乙醇、 乙醚、丙酮、氯仿、二硫化碳和冰乙酸混溶，极微溶于水。相对密度 0.866。凝固点-95℃。沸点110.6℃。折光率 1.4967。闪点（闭杯） 4.4℃。易燃。蒸气能与空气形成爆炸性混合物，爆炸极限 1.2%～7.0%（体积）。低毒，半数致死量（大鼠，经口）5000mg/kg。高浓度气体有麻醉性。有刺激性。
危害：
健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。
急性中毒：短时间内吸入较高浓度该品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。重症者可有躁动、抽搐、昏迷。
慢性中毒：长期接触可发生神经衰弱综合征，肝肿大等。皮肤干燥、皲裂、皮炎。
环境危害：对环境有严重危害，对空气、水环境及水源可造成污染。
燃爆危险：该品易燃，具刺激性。
二甲苯
二甲苯（dimethylbenzene）为无色透明液体；是苯环上两个氢被甲基取代的产物，存在邻、间、对三种异构体，在工业上，二甲苯即指上述异构体的混合物。二甲苯具刺激性气味、易燃，与乙醇、氯仿或乙醚能任意混合，在水中不溶。沸点为137～140℃。二甲苯毒性低等，美国政府工业卫生学家会议（ACGIH）将其归类为A4级，即缺乏对人体、动物致癌性证据的物质。二甲苯的污染主要来自于合成纤维、塑料、燃料、橡胶，各种涂料的添加剂以及各种胶粘剂、防水材料中，还可来自燃料和烟叶的燃烧气体。
危害：
二甲苯具有中等毒性。经皮肤吸收后，对健康的影响远比苯小。若不慎口服了二甲苯或含有二甲苯溶剂时，即强烈刺激食道和胃，并引起呕吐，还可能引起血性肺炎，应立即饮入液体石蜡，延医诊治。二甲苯对眼及上呼吸道有刺激作用，高浓度时，对中枢系统有麻醉作用。急性中毒：短期内吸入较高浓度本品可出现眼及上呼吸道明显刺激症状、眼结膜及咽充血、头晕、头痛、恶心、胸闷、四肢无力、意识模糊、步态蹒跚。重者可有躁动、抽搐或昏迷。有的有癔病样发作。慢性影响：长期接触有神经衰弱综合症，女性有可能导致月经异常。皮肤接触常发生皮肤干燥、皲裂、皮炎。
非甲烷总烃
非甲烷总烃只要包括烷烃、烯烃、芳香烃和含氧烃等组分。烃类物质在通常条件下，除甲烷基化为气体外多以液态或固态存在，并依据其分子大小结构形式外的差别具有不同的蒸汽压，因而作为大气污染物质非甲烷总烃，实际上是指具有C2-C12的烃类物质。
大气中的NMHC超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境和人类造成危害。
2.4 通风量及设备选型：
1、根据现场实际情况分析，现采取废气处理措施：将贵公司喷漆产生的废气用收集装置收集，通过主管道送入漆雾过滤系统和UV光氧催化设备，最后通过后端风机抽风高空达标排放。
2、根据客户提供数据，考虑到以后废气浓度不稳定以及夏季温度偏高等因素，此方案按照1套15000m³-20000/h风量进行设计。
3、废气进入废气处理设备的条件：
（1）≦70℃
（2）相对洁净气体
（3）设备处理后，尾气排放达到国家工业排放标准
—GB16297-1996《大气污染物综合排放标准》二级排放标准
规定：排气筒高度除须遵守表列排放速率标准值外，还应高出周围 200 米半径范围的建筑5米以上，不能达到该要求的排气筒，应按其高度对应的表列排放速率标准值严格50%执行。
新污染源的排气筒一般不应低于15 米。若新污染源的排气筒必须低于15米时，其排放速率标准值再严格50%执行。
序
号
污染物
最高允许排放浓度mg/m3
最高允许排放速率，kg/h
无组织排放监控浓度限值
排气筒高度（m）
二级
监控点
浓度mg/m3
1
苯
12
15
0.50
周界外浓度最高点
0.40
2
甲苯
40
15
3.1
2.4
3
二甲苯
70
15
1.0
1.2
4
非甲烷总烃
120
15
10
4.0
5
颗粒物
120
15
3.5
1.0
--《上海大气污染物综合排放标准》（DB31/933-2015）；
排气筒高度与排放速率：
排放氯气、氰化氢、砷化氢、磷化氢、光气、氯化氰的排气筒不得低于 25m。其他大气污染物的排气筒高度不应该低于 15m，具体高度按环境影响评价要求确定。
自本标准实施之日起，新源执行表 1 和附录 A 中规定的大气污染物排放限值。
表 1 大气污染物项目排放限值
单位：mg/m3
序号
污染物项目
适用范围
最高允许排放浓度mg/m3
最高允许排放速率kg/h
1
颗粒物
30
1.5
2
苯
1
0.1
3
甲苯
10
0.2
4
二甲苯
20
0.8
5
苯系物
40
1.6
6
非甲烷总烃（NMHC，以碳计）
70
3.0

2.5 工况情况：
1、废气产生地：喷漆车间
2、废气排放成份：苯、甲苯、二甲苯、非甲烷总烃
3、废气浓度：未知(,经验数据200mg/m3）
4、排放速率：未知
5、温度：常温
6、废气湿度: ≤99％
7、非气体污染物：粉尘、油漆颗粒物
8、此排气为连续性排气
9、无回收利用价值

第三章 设计原则及采样
3.1 设计原则
1、 依据国家的有关环保法律、法规及产业政策要求对工业污染进行治理，充分发挥建设项目的社会效益、环境效益和经济效益。
2、 积极稳妥地采用高新技术、高品质设备，结合企业的现状和管理水平采用先进、可靠的改造技术和污染治理工艺处理技术，力求运行稳定、费用低、管理方便、维护容易，从而达到治理污染、保护环境的目的。
3、 妥善解决项目建设及运行过程中产生的污染物，避免二次污染。
4、 严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。
5、 选择新型、高效、低噪设备、注意节能降耗。
3.2 采样位置和采样点
1、采样位置
1.1、采样位置应优先选择在垂直管段。应避开烟道弯头和断面急剧变化的部位。采样位置应设置在据弯头、阀门、变径管下游方向不小于6倍直径和距上述部件上游方向不小于3倍直径处，对矩形烟囱道，其当量直径D=2AB/(A+B)，式中A，B为边长。
1.2、对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。如果同时测定排气流量，采样位置仍按1.1选取。
1.3、采样位置应避开对测试人员操作有危险的场所。
2、采样孔
2.1在选定的测定位置上开设采样孔，采样孔内径应不小于80mm，采样孔管长应不大于50mm。不使用时应用盖板。管堵或管帽封闭（图1、图2、图3）。当采样孔仅用于采集气态污染物时，其内径应不小于40mm。

第四章 设计参数及设备选型
4.1常用废气处理工艺的简介
吸附法 由于固体表面上存在着未平衡和未饱和的分子引力或化学键，因此固体表面与气体接触时，就能吸引气体分子，使其凝聚并 保持在固体表面，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。适用于处理低浓度，高净化要求的恶臭、有机废气。净化效率很高，可以处理多组分恶臭、有机废气，吸附剂费用昂贵，但可再生循环使用降低成本，要求待处理的恶臭、有机废气有较低的温度和含尘量。
光氧催化氧化 利用特制的高能高臭氧UV紫外线光束照射废气，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，与臭氧进行反应生成低分子化合物，如CO2、H2O等。投资费低，适用范围广，净化效率高，操作简单，除臭效果好，设备运行稳定，占地小，运行费用低，随用随开，不会造成二次污染。
低温等离子体 等离子体内部产生富含极高化学活性的粒子，如电子、离子、自由基和激发态分子等。废气中的污染物质与这些具有较高能量的活性基团发生反应，最终转化为CO2和H2O等物质，从而达到净化废气的目的。适用范围广，净化效率高，尤其适用于其它方法难以处理的多组分恶臭、有机废气，设备占地面积小；电子能量高，几乎可以和所有的恶臭、有机废气分子作用；运行费用低；反应快、停止十分迅速，随用随开。但一次性投资费用较高。
生物滤池 恶臭、有机废气经过除尘增湿或降温等预处理工艺后，从滤床底部由下向上穿过由滤料组成的滤床，恶臭、有机废气由气相转移至水与微生物混和相，通过固着于滤料上的微生物代谢作用而被分解掉。目前工艺比较成熟，在实际中运用比较广泛，又可细分为土壤脱臭法、堆肥脱臭法、泥炭脱臭法等。净化效率高，占地面积大，投资成本高，易堵塞，填料需定期更换，脱臭过程很难控制，受温度和湿度的影响大，生物菌培训需要较长时间，遭到破坏后恢复时间较长。
热力燃烧法 在高温下恶臭、有机废气物质与燃料气充分混和，实现完全燃烧。适用于处理高浓度、小气量的可燃性气体，净化效率高，恶臭、有机废气物质被彻底氧化分解，但设备易腐蚀，消耗燃料，处理成本高，易形成二次污染。
水吸收法 利用恶臭、有机废气中某些物质易溶于水的特性，使恶臭、有机废气成分直接与水接触，从而溶解于水达到去除目的。适用于水溶性、有组织排放源的恶臭、有机废气。工艺简单，管理方便，设备运转费用低，但产生二次污染，需对洗涤液进行处理；净化效率低，应与其他技术联合使用，对有机废气处理效果差。
药液吸收法 利用恶臭、有机废气中某些物质和药液产生化学反应的特性，去除某些恶臭、有机废气成分，适用于处理大气量、高中浓度的恶臭、有机废气。能够有针对性处理某些恶臭、有机废气成分，工艺较成熟，净化效率不高，消耗吸收剂，易形成而二次污染。
催化氧化 反应塔内装填特制的固态复合填料，填料内部复合催化剂。当恶臭、有机废气在引风机的作用下穿过填料层，与通过特制喷嘴化剂在固相填料表面充分接触，并在催化剂的催化作用下，恶臭、有机废气中的污染因子被充分分解。适用范围广，尤其适用于处理大气量、中高浓度的废气，对疏水性污染物质有很好的去除率。占地小，投资低；管理方便，即开即用；耐冲击负荷，不易被污染物浓度及温度变化影响。需消耗一定量的药剂，运行成本较高，催化剂操作不当会中毒，存在二次污染。
光化学 利用恶臭物质对光子的吸收而发生分解，同时反应过程产生的羟基自由基、活性氧等强化性基团也能参与氧化反应，从而达到降解恶臭物质的目的。适用于浓度较低，且能吸收光子的污染物质，可以处理大气量的、低浓度的恶臭、有机废气，操作极为简单，占地面积小。对不能吸收光子的污染物质效果差，对于成分复杂的废气无法达到预期处理效果。

4.2 常用废气处理工艺技术对比

活性炭吸附法
光触媒裂解
等离子法
生物分解法

原
理
利用活性炭内部孔隙构发达，有巨大比表面积原理，来吸附通过活性炭池的恶臭气体分子
采用高能特效光波管，在光波净化设备内，裂解及氧化恶臭物质分子链，改变物质结构，将高分子污染物质，裂解、氧化成为低分子无害物质，如水和几氧化碳等:对于含苯类和醛类废气，附加Ti02催化氧化模块，几次净化彻底净化废气成分。
利用高压电极发射离子
及电子，破坏恶臭分子
结构的原理，轰击废气
中废气分子，从而裂解
分子，达到净化的目的
利用循环水流，将恶臭气
体中污染物质溶入水中，
再由水中培养床培养出微
生物，将水中的污染物质
降解为低害物质。

效
率
初期效率可达65％,但易饱和，需要经常更换。
适合低浓度大风量的喷漆废气，脱臭净化效果可达90%以上，脱臭效果大大超过国家1993年颁布的恶臭物质排放标准:(GB 14554-93 )
适合低浓度大风量的喷漆废气净化，正常运行情况下除臭效率可达60-90%左右，裂解气体效果比光触媒好（根电场层级有关）。
微生物活性好时除臭效率
uJ达70%,微生物活性降
低，除臭效率亦大大降低，脱臭净化效果极不稳定。
处
理
气
体
成
分
适用于低浓度、大风量
废气气，对醇类、脂肪类效果较明显。但处理湿度大的废气效果不好。
能处理氨、硫化氯、甲硫醇、甲硫醚、苯、苯乙烯、_二硫化碳、二甲胺、二甲基二硫醚等混合气体。
能处理多种臭气充分组
成的混合气体， 不适合处理高浓度气体
需要培养专门微生物处理
一种或几种性质相近的气
体。
使
用
寿
命
活性炭需经常进行更
换。
高能光波管管寿命5000-8000小时。设备寿命十年以上
在废气浓度及湿度较低
情况下，可长期正常工
作
养护困难，需频繁添加药
剂、控制PH值、温度等。
运
行
维
护
费
用
所使用的活性碳须经
常更换，但是活性炭可以再生利用降低运行成本。

净化设备无需日常维护，只需接通电源，即可正常工作，运行维护费用极低。
一次性投入较高，运行维护成本很低，净化技术可靠且非常稳定
运行维护费用较高，需经
常投放药剂，以保持微生
物活性，而几对循环水要
求也较高，否则，如微生
物死亡将需较长时间重新
培养。
二
次
污
染
易造成二次污染（再生回收可解决）。
无二次污染。
无二次污染。
易产生污泥、污水。

4.3 净化工艺费用及使用优劣性对比
工艺特点
净化工艺
安全性
净化效率
总投资（一次性投资+运行费用）
能耗
有无二次污染
吸附法
安全
高
低
低
有
低温等离子法
安全
较高
高
低
无
光氧催化法
安全
高
较高
低
无
生物菌分解
安全
低
低
低
有
燃烧法
不安全
高
高
非常高
有
从综合比较可知活性炭吸附设备非常安全，运行稳定，去除效率高，运行费用低，是处理方法中较优越的废气处理方案。
4.4 设备工作原理
主处理系统（蜂窝活性炭吸附）的工作原理
由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。更适用于大风量低浓度的有机废气治理，它能有效地净化环境、消除污染、改善劳动操作条件，对苯、醇、酮、酯、汽油类等有机溶剂的废气吸附，确保工人身体健康，并能回收再生利用，降低成本。
活性炭上易脱附和难脱附的物质：
a.易于脱附的物质
苯、甲苯、二甲苯、三甲苯、氯苯、甲醇、乙醇、丁醇、异丙醇；酮类、脂肪烃、芳香烃；乙酸乙酯、乙酸丁酯、乙酸戊酯；二硫化碳、四氯化碳、四氢呋喃、汽油等；
b.难以脱附的物质：
丙烯酸、丙烯酸乙酯、丙烯酸丁酯、丙烯酸异丁酯、丁酸二丁胺、二亚乙基三胺 、甲基乙基吡啶、苯酚、丙酸、 丁酸等。
4.5 设备配备如下：
立式活性炭吸附介绍
山淼标准喷烤房活性炭吸附废气处理设备参数表（立式活性炭吸附）
型号
SM-VCC
设备外径
2600*1450*3770(L*W*H)
排布方式
立式
适用范围
室内空间大，安装在发生房侧面
1
配置
风量（m3/h）
尺寸（mm）
功率（kW）
材质
数量
备注

滤袋除尘器
15000-20000
2600×1450×1000
0.1
碳钢喷漆防腐，有不锈钢供选择
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择。
滤袋：4只
清灰方式：手动清灰
最小过滤尘埃直径：10μm
容尘量：320g/㎡
风速：2.5m/min
风阻：275-420Pa
净化漆雾效率：90.0%
主处理装置
2
名称
风量（m3/h）
尺寸（mm）
材质
数量
备注品牌
活性炭吸附处理设备
15000-20000
2600×1450×1720
碳钢喷漆防腐，有不锈钢供选择
1

设备机壳：碳钢喷漆防腐，有不锈钢供选择。
活性炭类型：蜂窝活性炭
活性炭规格（ mm ）： 100*100*140
炭层厚度：300mm
装填量：1.5T、3m³
操作吸附量：0.3g/g
风速：0.5m/s
反应时间：0.6S
体密度（ g/ml ）： 0.3-0.55
苯吸附率:动态吸附≥37
苯吸附率:静态吸附≥52
脱附温度（℃）： ＜ 120
阻力：450Pa
跟换周期 ( 月 ) ：3（单枪喷漆4h/天）
离心风机
1
名称
风量（m3/h）
功率（kW）
材质
数量
备注品牌
风机柜
15000-20000
15-18.5kW
Q235碳钢
1

设备机壳：Q235碳钢喷漆防腐, 有不锈钢供选择。
风机材质：机壳，进风口，叶轮材质:Q235碳钢,喉口防爆
传动方式：皮带传动
相对底座、铁架材质：槽钢防锈
减震器：弹簧减震器(阻尼或橡胶)
风管：

名称
风量（m3/h）
直径（mm）
材质
长度（m）/
数量（个）
备注
1
风管
15000-20000
600*600mm/15000-700*700mm/20000
Q235碳钢1.2mm，内刷树脂防腐或用不锈钢

以现场实际安装情况为准
注：需方负责提供风机热保护，废气治理工程中的土建和至设备区的公用工程管线等外围事项及废气治理设备的平台基础由业主负责实施。

立式活性炭吸附三视图

4.6 设备安装方式：
1.安装与室体侧面，发生房后面（立式）

2.安装室体后面（立式）

.7 设备详细技术说明：
活性炭吸附废气处理设备主要由滤筒除尘器、活性炭反应器、排风系统、防火阀、电气控制等组成。

滤袋除尘器
F滤袋除尘器由壳体、效过滤袋等组成。
过滤单元是除尘器的核心部分，本除尘器采用F6中效过滤袋，其性能特点如下：
1、捕集10um的颗粒灰尘及各种悬浮物。
2、采用热融工艺，结构稳定，降低破漏风险。
3、风量大。
4、阻力小。
5、容尘量高。
6、可重复清洁使用。
7、型式：有框袋式
8、滤料：特殊无纺布
9、效率：95%
10、使用最高温度、湿度：80℃、80%
主处理系统
主处理系统（活性炭吸附反应器）由壳体、蜂窝活性炭等组成。
1、 蜂窝活性炭是反应器的核心部分，本发生器采用优质蜂窝活性炭使其达到最好的净化效果：
活性炭规格（ mm ）： 100*100*140
操作吸附量：0.3g/g
风速：0.5m/s
反应时间：0.6S
体密度（ g/ml ）： 0.3-0.55
苯吸附率:动态吸附≥37
苯吸附率:静态吸附≥52
脱附温度（℃）： ＜ 120
阻力：450Pa
跟换周期 ( 月 ) ：3（单枪喷漆4h/天）
活性炭的选择是废气处理设备能否达到良好净化效果的关键，我公司选用蜂窝式活性炭能更充分吸附废气达到优良的净化目的。
其工作原理是：由于蜂窝活性炭表面上存在着未平衡和未饱和的分子引力或化学键力，因此表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。更适用于大风量低浓度的有机废气治理，它能有效地净化环境、消除污染、改善劳动操作条件，对苯、醇、酮、酯、汽油类等有机溶剂的废气吸附，确保工人身体健康，并能回收再生利用，降低成本。处理后的效果大大超过GB16297-1996《大气污染物综合排放标准》二级排放标准，GB14554-93《恶臭污染物排放标准》。最后经过后端风机抽风形成负压从15m烟囱安全、达标的排放到大气中。
2、壳体部分：包括净化室、检修门及外壳结构。
排风系统
立式排风系统由壳体、排风机、排风管道等组成；卧式排风系统由排风机、排风管道等组成。
设备机壳：Q235碳钢喷漆防腐, 有不锈钢供选择。
风机材质：机壳，进风口，
叶轮材质:Q235碳钢,喉口防爆
传动方式：皮带传动
相对底座、铁架材质：槽钢防锈
减震器：弹簧减震器(阻尼或橡胶)
电动防火阀
电动防火阀材质主要分为：镀锌板（有不锈钢可供选择）。
电动防火阀安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到设定温度时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火的作用。
1、阀门平时处于常开状态，当气流温度达到设定温度时，温感探测器动作，阀门关闭；
2、可通过DC24V电源使阀门关闭；
3、可手动关闭或手动复位；
4、0°～90°范围内手动调节叶片开启度；
5、 输出阀门关闭信号，可与其它防火设备联锁。
优点
1、防火阀漏风量低，气密性能好；
2、电动开启消耗电流小；
3、防腐性能强，使用寿命长；
4、执行机构驱动灵活，反馈、联锁信号准确。
第五章 设计规模与废气异味标准
表5-1：GB16297-1996《大气污染物综合排放标准》表2新污染源大气污染物排放限值
序
号
污染物
最高允许排放浓度mg/m3
最高允许排放速率，kg/h
无组织排放监控浓度限值
排气筒高度（m）
二级
监控点
浓度mg/m3
1
苯
12
15
0.50
周界外浓度最高点
0.40
2
甲苯
40
15
3.1
2.4
3
二甲苯
70
15
1.0
1.2
4
非甲烷总烃
120
15
10
4.0
5
颗粒物
120
15
3.5
1.0

1、异味净化率：90%；
2、有机废气净化率：60-90%；
3、烟囱排放高度：离地15m；
4、主处理系统阻力：≤300-450Pa；
5、预处理系统阻力：≤900-1100Pa；
第六章 废气处理工艺流程
6.1 工艺确定
根据废气处理项目的复杂性，多样性，江苏山淼环境工程有限公司在实践中不断总结经验，不断技术创新，针对不同的项目采用独特的设计。
6.2 工艺流程说明
工艺流程：主管道—手动风阀—滤袋除尘器—活性炭反应器—离心风机—烟囱离地15m高空排放
6.3 方案可行性及优势
1、本方案处理废气可行性
（1）环保无污染，同时工艺先进，净化效率高。
（2）实现净化设备自动、连续、稳定运行；便于调整系统参数。也可用于手动操作，以便于设备的调试和维修。
2、本方案处理废气的优势
（1）适用性
该项目采用的技术应该与业主需要处理废气规模、需要去除的废气污染物，地区特点以及管理水平相适应。体现在：
1） 采用的技术应与需去除污染物相适应
2） 采用的技术应与需要的设备相适应，包括主要设备和辅助设备
3） 采用的技术应与项目所在的地区特点，员工素质和管理水平相适应
4） 采用的技术应与对污染物排放废气处理的能力相适应
（2）可靠性
该废气处理工艺成熟可靠，能保证处理效果、性能和处理能力，避免了资源浪费、二次污染和安全危害。
（3）经济性
该项目充分考虑了一次性投资费用和将来可能发生的运行费用。
（4）安全性
充分考虑了消防、防爆等安全因素，运行稳定，安全可靠。
因此，综合以上因素，本方案净化系统无论是在技术合理性、先进性，还是经济可行性方面都相对有优势。建设费用及运行费用相对合理，采用的技术原理是合理、可行的，项目的实施是安全的。
6.4 活性炭吸附理图解：

第七章 控制系统、用电设备一览表及货物出厂例行检验
7.1 控制系统
设备采用380v-220V/50Hz电源输入，控制系统采用集中式控制，开关设置于设备控制柜内，电控柜原则上放在喷漆设备附近便于观察和操作的位置上。各电机回路配有低压断路器、热继电器，完成电机的短路和过载保护，正常运行时有绿色信号灯显示，发生故障时有声光报警显示。
电气控制系统分二大部分控制：排风机控制以及防火控制。采用不锈钢防雨设计。
电气控制系统采取集中操作的方式对所有设备进行控制或提供电源。控制范围包括：排风机及防火阀等。
排风机控制：包含排风机1台。
控制流程：手动旋动旋钮让排风机进入工作状态。手动旋动旋钮关闭排风机。
控制方法及说明：排风机受旋钮启动和停止，受紧急停机控制。打开三相空开，给排风机接触器供电，通过紧急停机和旋钮控制排风机接触器吸合和断开，实现排风机的启动和停止。排风机受过热保护和过流保护。
故障及排除方法：1.旋钮打开后排风机不工作。首先确保排风机接触器供电正常，三相空开保持在打开状态，急停按钮在松开状态。然后检查排风机热保护装置或过流保护器是否跳闸。最后检查风机是否损坏。
防火控制：包含防火阀及灭火器的控制。安装在排风管路上，平时呈打开状态，火灾时当管路内气体温度达到70-80℃时，易熔片熔断，阀门在扭簧力下自动关闭，在一定时间内满足耐火，阻火的功能。阀门关闭后，输出端
