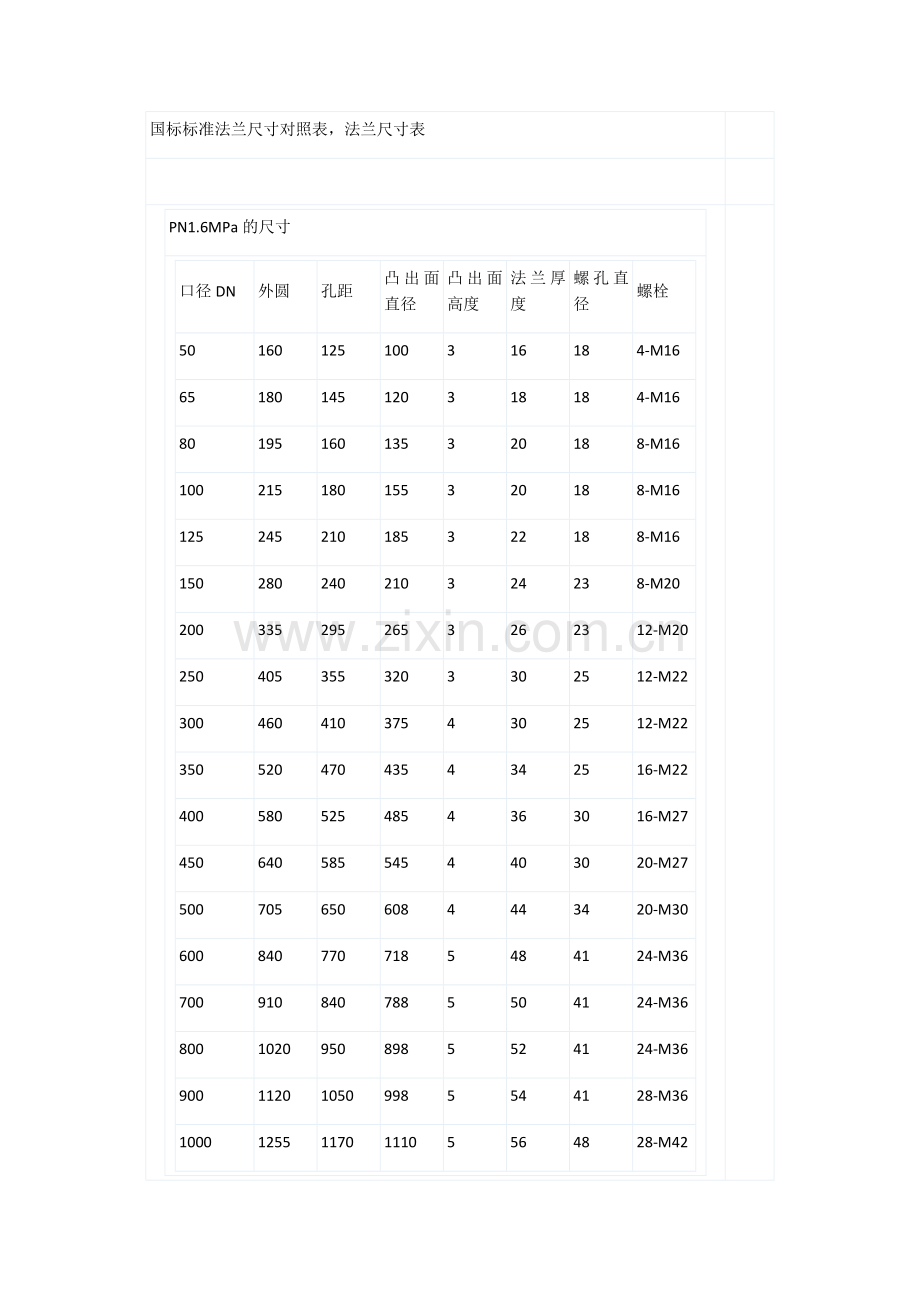

国标标准法兰尺寸对照表.docx

国标标准法兰尺寸对照表，法兰尺寸表

PN1.6MPa的尺寸
口径DN
外圆
孔距
凸出面直径
凸出面高度
法兰厚度
螺孔直径
螺栓
50
160
125
100
3
16
18
4-M16
65
180
145
120
3
18
18
4-M16
80
195
160
135
3
20
18
8-M16
100
215
180
155
3
20
18
8-M16
125
245
210
185
3
22
18
8-M16
150
280
240
210
3
24
23
8-M20
200
335
295
265
3
26
23
12-M20
250
405
355
320
3
30
25
12-M22
300
460
410
375
4
30
25
12-M22
350
520
470
435
4
34
25
16-M22
400
580
525
485
4
36
30
16-M27
450
640
585
545
4
40
30
20-M27
500
705
650
608
4
44
34
20-M30
600
840
770
718
5
48
41
24-M36
700
910
840
788
5
50
41
24-M36
800
1020
950
898
5
52
41
24-M36
900
1120
1050
998
5
54
41
28-M36
1000
1255
1170
1110
5
56
48
28-M42

PN2.5MPa的尺寸
口径DN
A
B
C
E
H
D
螺栓
50
160
125
100
3
20
18
4-M16
65
180
145
120
3
22
18
8-M16
80
195
160
135
3
22
18
8-M16
100
230
190
160
3
24
23
8-M20
125
270
220
188
3
28
25
8-M22
150
300
250
218
3
30
25
8-M22
200
360
310
278
3
34
25
12-M22
250
425
370
332
3
36
30
12-M27
300
485
430
390
4
40
30
12-M27
350
550
490
448
4
44
34
16-M30
400
610
550
505
4
48
34
16-M30
450
660
600
555
4
50
34
20-M30
500
730
660
610
4
52
41
20-M36
600
840
770
718
5
56
41
20-M36
700
955
875
815
5
60
48
24-M42
800
1070
990
930
5
64
48
24-M42
900
1180
1090
1025
5
66
54
28-M48
1000
1305
1210
1140
5
68
58
28-M52

JB/T79.1-4-94

PN4.0MPa的尺寸
口径DN
A
B
C
G
E
F
H
D
螺栓
50
160
125
100
88
3
4
20
18
4-M16
65
180
145
120
110
3
4
22
18
4-M16
80
195
160
135
121
3
4
22
18
8-M16
100
230
190
160
150
3
4.5
24
23
8-M20
125
270
220
188
175
3
4.5
28
25
8-M22
150
300
250
218
204
3
4.5
30
25
8-M22
200
375
320
282
260
3
4.5
38
30
12-M27
250
445
385
345
313
3
4.5
42
34
12-M30
300
510
450
408
364
4
4.5
46
34
16-M30
350
570
510
465
422
4
5
52
34
16-M30
400
655
585
535
474
4
5
58
41
16-M36
450
680
610
560
524
4
5
60
41
20-M36
500
755
670
612
576
4
5
62
48
20-M42
600
890
795
730
678
5
6
62
54
20-M48
700
995
900
825
768
5
6
68
54
24-M48
800
1135
1030
960
876
5
6
76
58
24-M52

PN6.4MPa的尺寸
口径DN
A
B
C
G
E
F
H
D
螺栓
50
175
135
105
88
3
4
26
23
4-M20
65
200
160
130
110
3
4
28
23
4-M20
80
210
170
140
121
3
4
30
23
8-M20
100
250
200
168
150
3
4.5
32
25
8-M22
125
295
240
202
175
3
4.5
36
30
8-M27
150
340
280
240
204
3
4.5
38
34
8-M30
200
405
345
300
260
3
4.5
44
34
12-M30
250
470
400
352
313
3
4.5
48
41
12-M36
300
530
460
412
364
4
4.5
54
41
16-M36
350
595
525
475
422
4
5
60
41
16-M36
400
670
585
525
474
4
5
66
48
16-M42
500
800
705
640
576
4
5
70
54
20-M48
600
930
820
750
678
5
6
76
58
20-M52

JB/T79.1-4-94

PN10.0MPa的尺寸
口径DN
A
B
C
G
E
F
H
D
螺栓
50
195
145
112
85
8
12
28
25
4-M22
65
220
170
138
110
8
12
32
25
8-M22
80
230
180
148
115
8
12
34
25
8-M22
100
265
210
172
145
8
12
38
30
8-M27
125
310
250
210
175
8
12
42
34
8-M30
150
350
290
250
205
8
12
46
34
12-M30
200
430
360
312
265
8

规格表

公称通径
外径（MM）
中心距至端面的距离
理论重量KG/PCS
DN

OD
F
B
5S
10S
20S
40S
80S

15
1/2
18 21.3
38
16
0.04 0.05
0.05 0.06
0.059 0.063
0.06 0.08
0.08 0.10

20
3/4
25 26.7
38

0.06 0.06
0.07 0.08
0.08 0.09
0.09 0.10
0.13 0.13

25
1
32 33.4
38
16
0.08 0.08
0.12 0.13
0.13 0.135
0.14 0.14
0.18 0.19

32
1.1/4
38 42.2
48
20
0.11 0.13
0.18 0.21
0.21 0.24
0.23 0.26
0.31 0.35

40
1.1/2
45 48.3
57
24
0.16 0.17
0.26 0.28
0.30 0.32
0.33 0.35
0.44 0.48

50
2
57 60.3
76
32
0.28 0.29
0.45 0.47
0.59 0.61
0.62 0.66
0.95 0.90

65
2.1/2
73 76.1
95
40
0.55 0.57
0.80 0.83
0.96 1.1
1.25 1.31
1.72 1.80

80
3
89
114
47
0.80
1.17
1.6
2.06
2.86

90
3.1/2
101.6
133
55
1.08
1.57
2.1
2.74
3.82

100
4
108 114.3
152
63
1.31 1.39
1.01 2.03
2.65 2.87
3.54 3.76
5.13 5.46

125
5
133 141.3 139.7
190
79
2.68 2.82 2.87
3.24 3.45 3.41
4.81 5.12 5.06
6.16 6.54 6.47
8.71 9.25 9.14

150
6
159 168.3 165.2
229
95
3.85 4.10 4.03
4.69 4.96 4.87
6.97 7.38 7.24
9.56 10.1 9.95
14.4 15.3 15.0

200
8
219 216.3
305
126
7.15 7.05
9.65 9.53
16.1 15.9
20.4 20.1
31.0 30.5

250
10
273 267.4
381
128
13.7 13.2
16.7 16.3
25.8 24.6
36.2 35.4
57.2 56.2

300
12
325 323.9 318.5
457
189
23.0 22.6 22.3
26.1 26.0 25.5
36.1 36.0 35.3
55.7 55.5 56.1
95.2 94.8 92.7

350
14
377 355.6
533
221
30.8 29.0
36.9 34.7
60.2 56.7
83.1 78.2
147 138

400
16
426 406.4
610
253
41.8 39.9
47.7 45.5
78.0 74.3
122 116
211 201

450
18
478 457.2
686
284
52.9 50.5
60.3 57.7
87.7 83.8
175 167
301 287

500
20
529 508
762
316
74.2 71.3
84.9 81.5
146 140
242 232
414 398

550
22
559
838
347
86.3
98.8
169

307

600
24
630 610
914
379
122 118
141 137
209 202
379 367
657 638

650
26
660
991
410

315

700
28
720 711
1067
442

371 366

750
30
762
1143
473
214
264
421

800
32
820 813
1219
506

484 480
663 657

850
34
864
1295
537

542
742

900
36
920 914
1372
568

612 608
914 908
