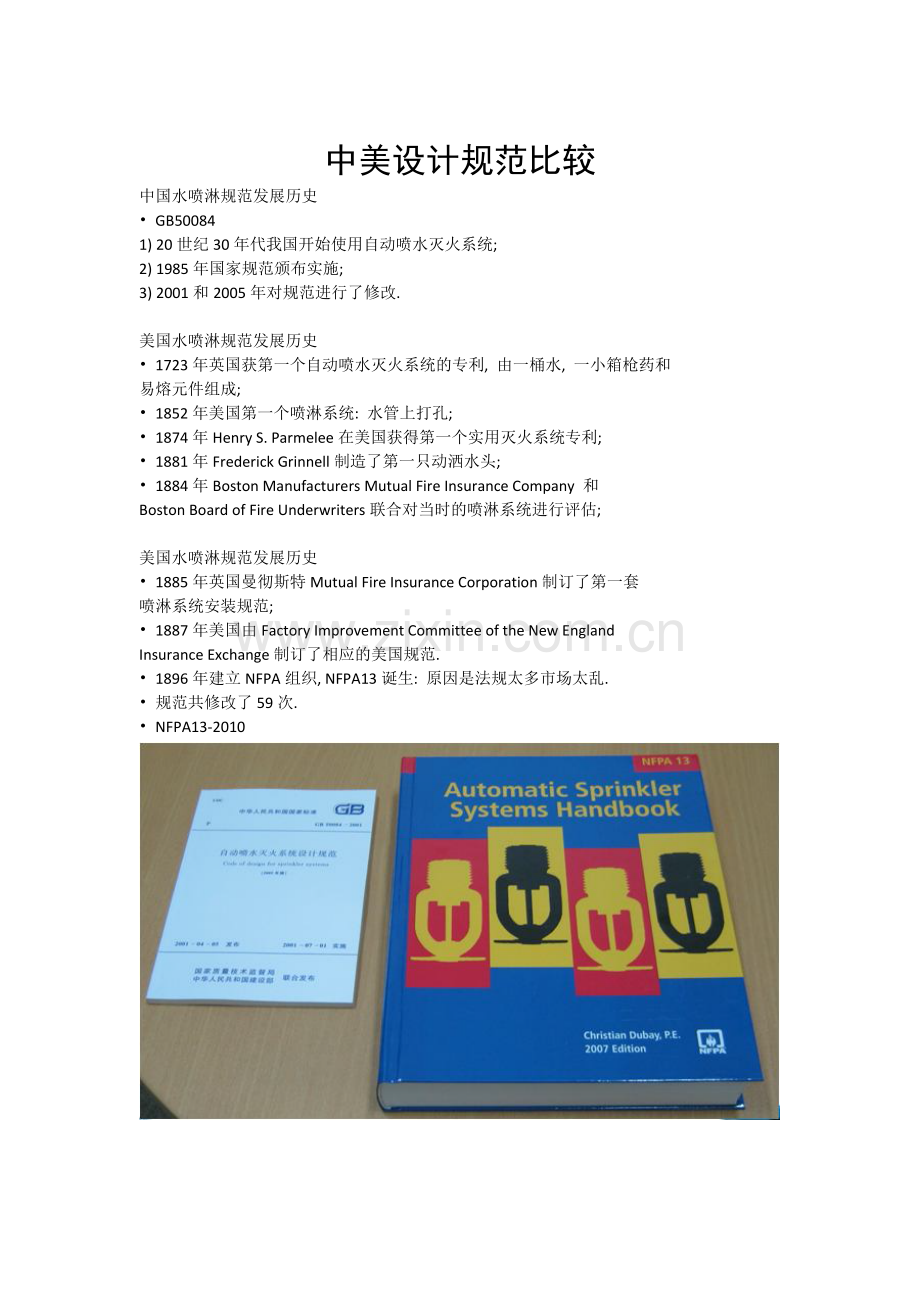

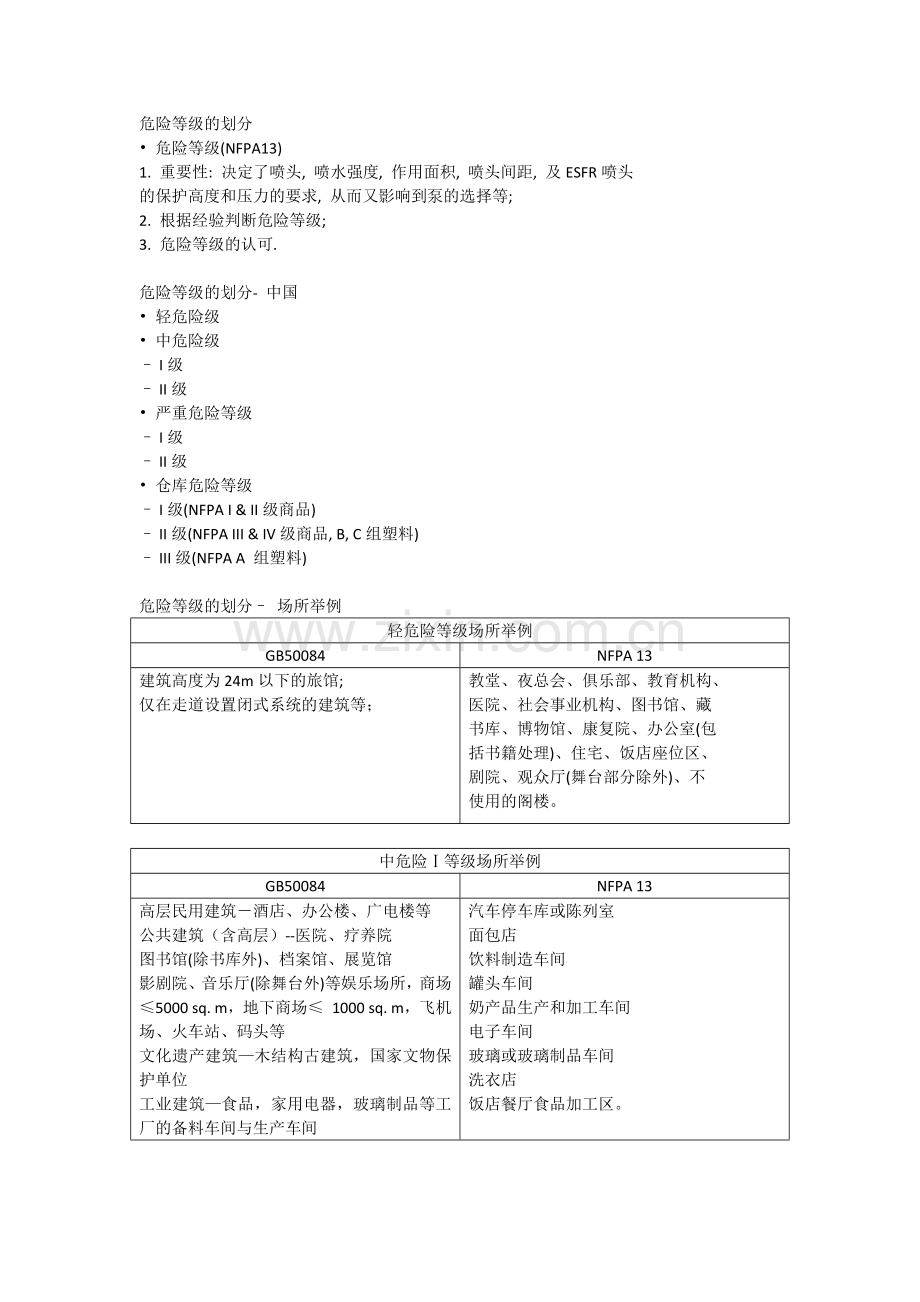

中美设计规范比较中国水喷淋规范发展历史 GB500841) 20世纪30年代我国开始使用自动喷水灭火系统;2) 1985年国家规范颁布实施;3) 2001和2005年对规范进行了修改.美国水喷淋规范发展历史 1723年英国获第一个自动喷水灭火系统的专利, 由一桶水, 一小箱枪药和易熔元件组成; 1852年美国第一个喷淋系统: 水管上打孔; 1874年Henry S. Parmelee在美国获得第一个实用灭火系统专利; 1881年Frederick Grinnell制造了第一只动洒水头; 1884年Boston Manufacturers Mutual Fire Insurance Company 和Boston Board of Fire Underwriters联合对当时的喷淋系统进行评估;美国水喷淋规范发展历史 1885年英国曼彻斯特Mutual Fire Insurance Corporation制订了第一套喷淋系统安装规范; 1887年美国由Factory Improvement Committee of the New EnglandInsurance Exchange制订了相应的美国规范. 1896年建立NFPA组织, NFPA13诞生: 原因是法规太多市场太乱. 规范共修改了59次. NFPA13-2010危险等级的划分 危险等级(NFPA13)1. 重要性: 决定了喷头, 喷水强度, 作用面积, 喷头间距, 及ESFR喷头的保护高度和压力的要求, 从而又影响到泵的选择等;2. 根据经验判断危险等级;3. 危险等级的认可.危险等级的划分- 中国 轻危险级 中危险级 I级 II级 严重危险等级 I级 II级 仓库危险等级 I级(NFPA I & II级商品) II级(NFPA III & IV级商品, B, C组塑料) III级(NFPA A 组塑料)危险等级的划分 场所举例轻危险等级场所举例GB50084NFPA 13建筑高度为24m以下的旅馆;仅在走道设置闭式系统的建筑等；教堂、夜总会、俱乐部、教育机构、医院、社会事业机构、图书馆、藏书库、博物馆、康复院、办公室(包括书籍处理)、住宅、饭店座位区、剧院、观众厅(舞台部分除外)、不使用的阁楼。中危险等级场所举例GB50084NFPA 13高层民用建筑酒店、办公楼、广电楼等公共建筑（含高层）-医院、疗养院图书馆(除书库外)、档案馆、展览馆影剧院、音乐厅(除舞台外)等娱乐场所，商场5000 sq. m，地下商场 1000 sq. m，飞机场、火车站、码头等文化遗产建筑木结构古建筑，国家文物保护单位工业建筑食品，家用电器，玻璃制品等工厂的备料车间与生产车间汽车停车库或陈列室面包店饮料制造车间罐头车间奶产品生产和加工车间电子车间玻璃或玻璃制品车间洗衣店饭店餐厅食品加工区。中危险等级场所举例GB50084NFPA 13书库、舞台(葡萄架除外), 停车场商场 5000 sq. m、地下商场1000 sq. m含有大量可燃物的工业场合, 例如：木材、造纸、酒（啤酒除外），皮革, 烟草, 制药, 谷物加工等机床车间、金属加工厂、纸桨或纸加工厂、邮电局、印刷厂、汽车修理厂、舞台、纺织品工厂、轮胎工厂、卷烟厂、木头或木制品工厂。严重危险等级场所举例GB50084NFPA 13印刷厂，酒精制品，可燃液体制品等工厂的备料车间， 净高度不超过8m, 物品高度超过3.5m的自选商场等飞机修理库、易燃液体操作区域、压铸制造、印刷(墨水闪点38、橡胶回收处理、纺织材料混合, 橡胶回收，等。严重危险等级场所举例GB50084NFPA 13易燃液体喷雾操作区域, 固体易燃物品,油漆、沥青制品，溶剂清洗喷涂，可燃的气溶胶制品, 摄影棚, 舞台葡萄架下部沥青、易燃液体喷雾、塑料加工、清漆溶剂清洗喷涂，塑料加工等危险等级的划分GB50084NFPA 13轻危险级轻危险级中危险级中危险级中危险级&，严重危险级严重危险级&严重危险级&仓库危险级仓库危险级&仓库危险级仓库危险级&，B，C组塑料仓库危险级A组塑料喷头动作温度的选择 目的1) 确保喷头不意外打开;2) 控制作用面积内喷头开启数量. 国标闭式喷头公称动作温度宜高于环境最高温度30C;喷头动作温度的选择顶棚最高温度（）洒水喷头动作温度（）温度分类3857-77普温6679-107中温107121-149高温149163-191Extra high191204-246Very extra high246260-302Ultra high625343Ultra high持续喷水时间中国（分钟）美国（分钟）轻危6030中危6060-90严危6090-120仓库ESFR 60其它：90-120 （不同高度和危险等级）; 强度/面积方法保护III级货架商品喷水时间120ESFR 60其它：90-120 （不同高度和危险等级）橡胶轮胎ESFR 60; Laced tires180, 其它=180系统尺寸美国（m2）中国轻危4831湿式和预作用系统喷头数不宜超过800，干式系统不宜超过500中危4831严危3716仓库3716系统尺寸干式系统60s; GB设计: 不宜大于60s; 验收规范: 系统容积不大于2900 L时, 充水时间不应大于3 min; 如充水时间不大于1 min, 系统容积允许大于2900L =1893L, 无要求; 1500L, 设加速排气装置软件计算系统减压快速响应喷头的应用GB50084推荐在下列场所宜用快速响应喷头: 公共娱乐场所中庭环廊; 医院疗养院的病房及治疗区, 老年少儿残疾人的集体活动场所; 超出水泵接合器供水高度的楼层; 地下商业街及仓储用房 美国轻危险等级必须用快速响应喷头特殊情况下的作用面积NFPA 13 轻危险等级必須使用快速反应喷头； 快速反应喷头不能用于严重危险等级场所、有大量易燃液体场所或可燃粉尘场所； 在喷水强度不变的情況下，可減小作用面积q 湿式系統q 轻危或中危险等級q 无喷淋保护的凹陷吊顶面积不得3m2水力计算 GB: 作用面积内任意4只喷头围合范围内的平均喷水强度, 轻中危险级不应低于本规范表5.0.1规定的85%NFPA13要求被保护区内任意点满足要求; NFPA13 2种计算方法: Hydraulic calc, pipe scheduleGB: 将它们混在一起, 如8.0.6和8.0.7;标准规范的一些主要问题产品标准 O形圈 脱锌 设计规范 ESFR系统类型 集热罩 快速喷头 家用喷头 CPVC管道 扩大覆盖面喷头 水力计算:公式,pipe schedule,管网结构等 减压阀,节流管和减压孔板 注意危险等级的不同划分方法典型喷头水密封结构设计
