UPVC管径DN与De对照表.doc

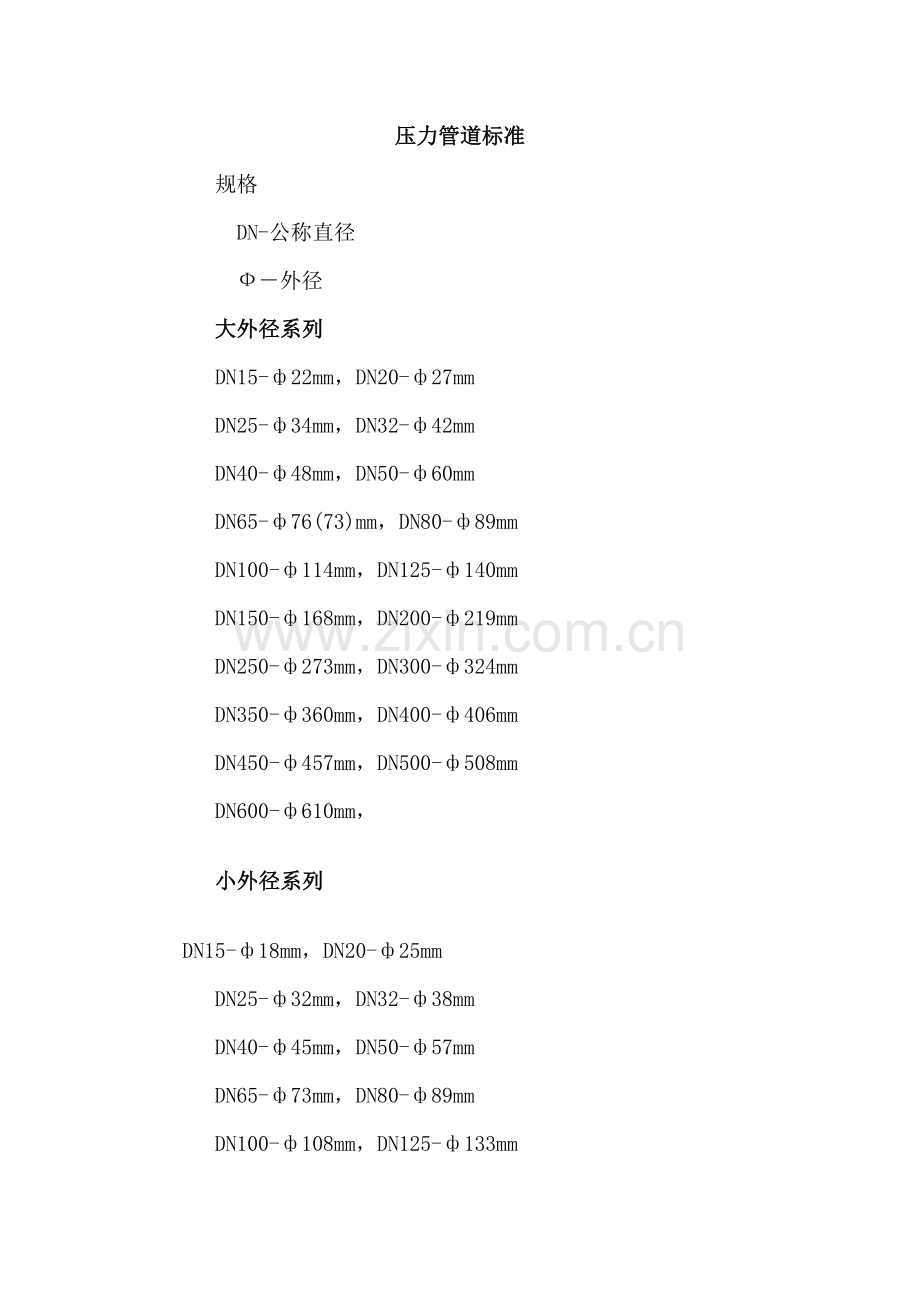

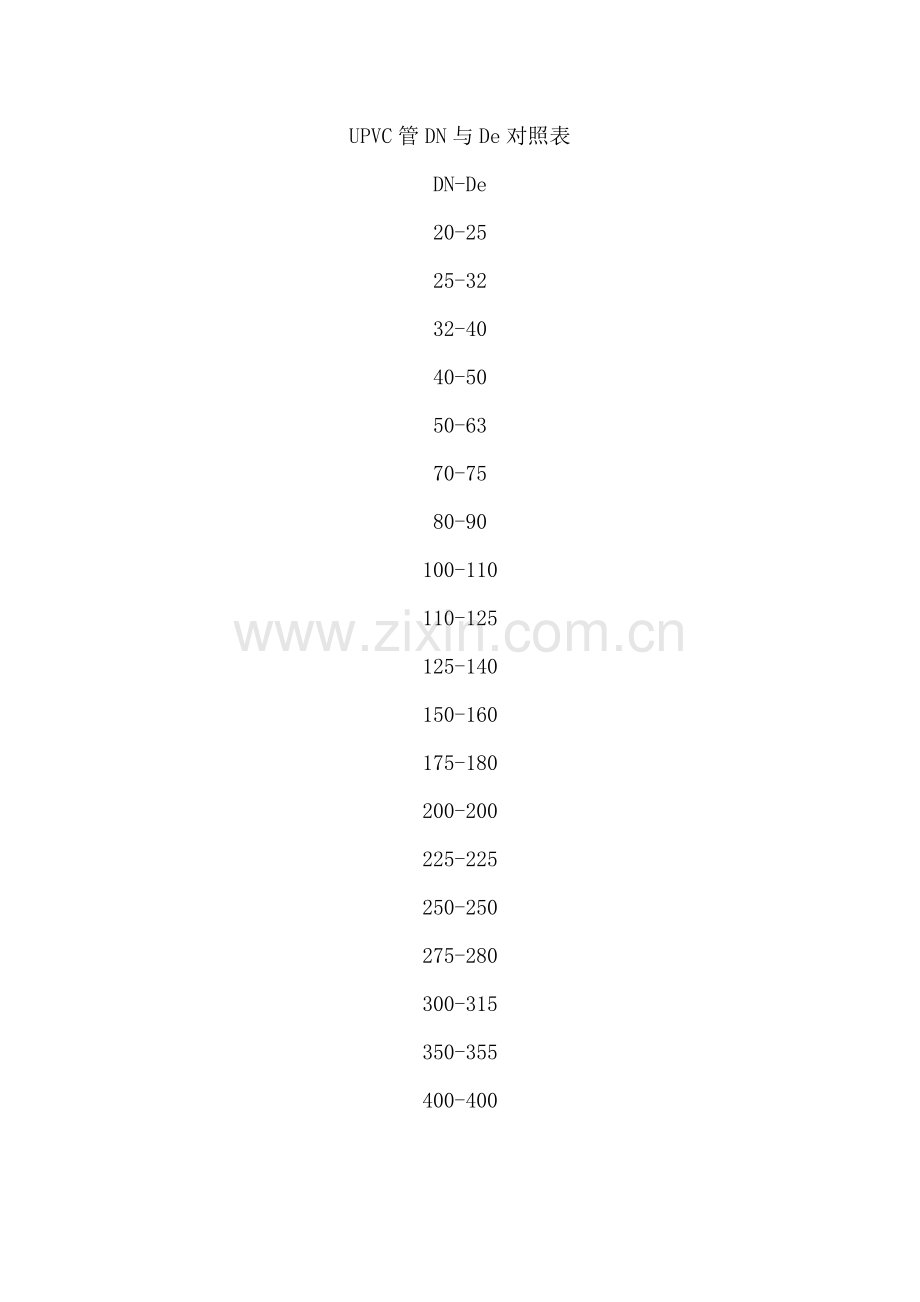

UPVC管DN与De对照表DN-De20-2525-3232-4040-5050-6370-7580-90100-110110-125125-140150-160175-180200-200225-225250-250275-280300-315350-355400-400压力管道标准 规格 DN-公称直径 外径 大外径系列 DN15-22mm，DN20-27mm DN25-34mm，DN32-42mm DN40-48mm，DN50-60mm DN65-76(73)mm，DN80-89mm DN100-114mm，DN125-140mm DN150-168mm，DN200-219mm DN250-273mm，DN300-324mm DN350-360mm，DN400-406mm DN450-457mm，DN500-508mm DN600-610mm， 小外径系列DN15-18mm，DN20-25mm DN25-32mm，DN32-38mm DN40-45mm，DN50-57mm DN65-73mm，DN80-89mm DN100-108mm，DN125-133mm DN150-159mm，DN200-219mm DN250-273mm，DN300-325mm DN350-377mm，DN400-426mm DN450-480mm，DN500-530mm DN600-630mm，工程管径对照表（常用）1 英寸=25.4毫米 =8英分 1/2 是 四分(4英分) DN15 3/4 是 六分(6英分) DN20 2分管 DN84分管 DN15 6分管 DN20 1 DN25 1.2 DN32 1.5 DN40 2 DN50 2.5 DN65 3 DN80 4 DN100 5 DN125 6 DN150 8 DN200 10 DN250 12 DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de（公称外径）e（公称壁厚）表示（GB 5836.1-92） 给水用聚丙烯（PP）管材规格用dee表示（公称外径壁厚）.
