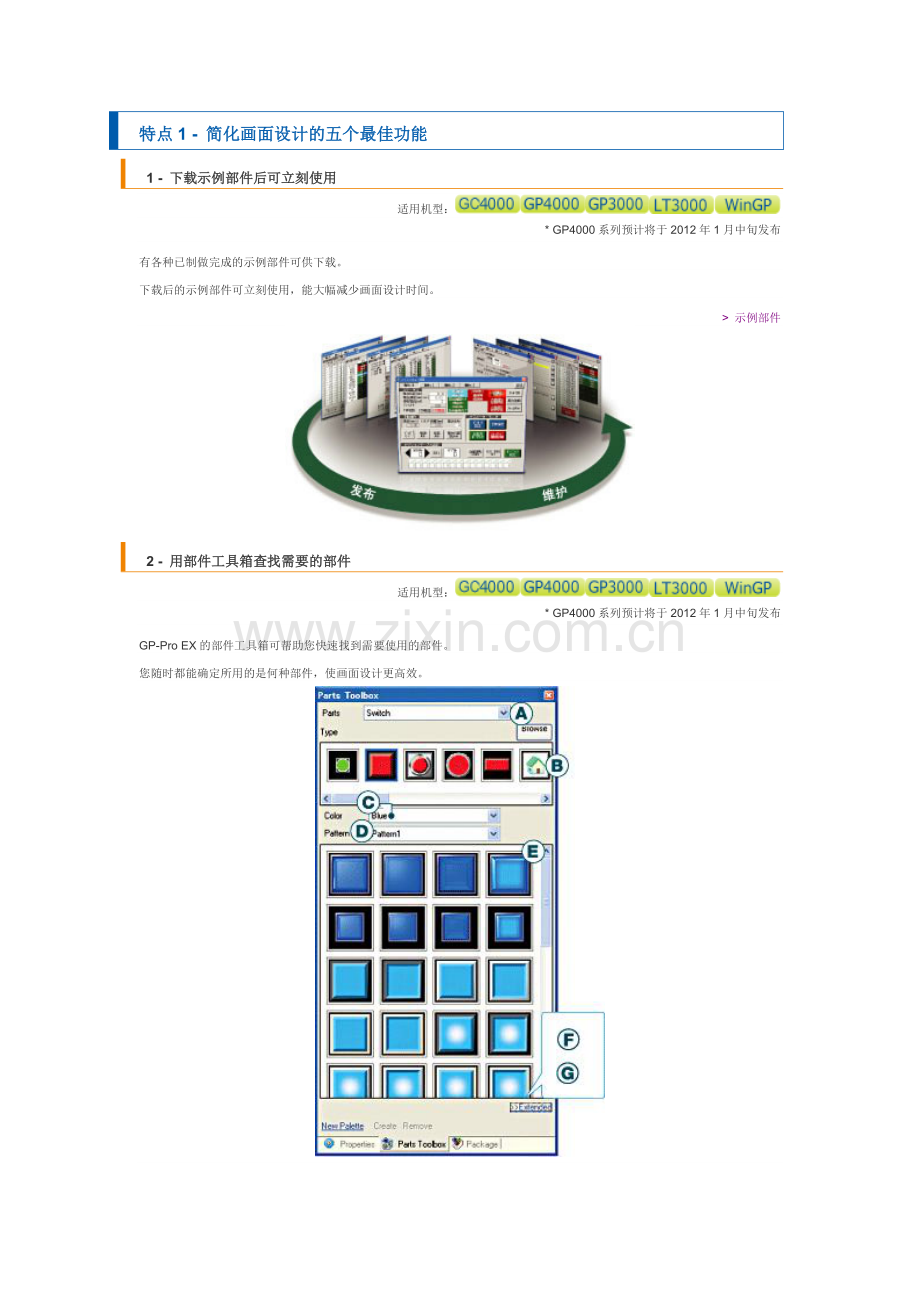

特点1 - 简化画面设计的五个最佳功能
1 - 下载示例部件后可立刻使用
适用机型：
* GP4000系列预计将于2012年1月中旬发布
有各种已制做完成的示例部件可供下载。
下载后的示例部件可立刻使用，能大幅减少画面设计时间。
> 示例部件

2 - 用部件工具箱查找需要的部件
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX的部件工具箱可帮助您快速找到需要使用的部件。
您随时都能确定所用的是何种部件，使画面设计更高效。

3 - GP-Pro EX模拟 – 用户友好的最佳例证
适用机型：
* GP4000系列预计将于2012年1月中旬发布
使用GP-Pro EX，即使您没有人机界面或PLC，您也可以在PC上模拟与PLC的连接。
该模拟功能也支持三菱电机的PLC。

4 - 间接控制器设置 – 仅一个画面就能和多个控制器通讯
适用机型：
* 除了GP3300系列Rev.3及以下版本
* GP4000系列预计将于2012年1月中旬发布
仅需一个画面就能和多个控制器进行通讯，节省画面设计时间。

5 - 使用页眉和页脚可快速访问常用画面
适用机型：
GP4000系列预计将于2012年1月中旬发布
GP-Pro EX允许您将常用画面组件注册到画面页眉或页脚，并在工程中加以调用。

特点2 - 美化画面设计的五个最佳功能
1 - 3D仿真部件效果逼真
提供各种3D仿真部件，设计美观、高附加值的画面变得更加容易。
仿真仪表
适用机型：
* 除了GP4000M系列、GP4100系列
* GP4000系列预计将于2012年1月中旬发布
直观地显示生产设备的测量值和温度。
>仿真3D部件(仪表)示例

开关/指示灯
适用机型：
* GP4000系列预计将于2012年1月中旬发布

高仿真的开关和指示灯，提高画面附加值。
>仿真3D部件(开关/指示灯)示例

可使用位图及其他文件格式。

页面顶部
2 - 用动画功能为部件添加动态效果
适用机型：
* 仅GP4000M、GP4100系列支持隐现动画
* 除了GP3300系列Rev.3及以下版本
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX提供动画功能，可移动、旋转对象或更改图像的颜色，能帮助您快速设计出具有丰富表现力的动态画面。

>> 播放视频
>> 播放视频
3 - 用位图字体显示数字　　
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX为数据显示部件提供美观、易于阅读的7段码字体，以及其他各种字体。

> 7段码字体实际示例
页面顶部
4 - 支持Windows字体　
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX支持Windows字体，使画面更美观。
支持多语言，并能在数据显示器、文本列表、报警和其他各种功能上使用Windows字体。

5 - 显示/隐藏部件，节省开发时间
适用机型：
* 除了GP3300系列Rev.3及以下版本
* GP4000系列预计将于2012年1月中旬发布
按控制器或操作员设置控制部件是否可视。节省了开发时间和减少了工程文件大小。由于无需制作单独的画面，从而减少了工时。

特点3 - 充分利用现有资源的五个最佳功能
1 - 用Project Converter(工程转换器)转换整个工程
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX支持所有采用GP系列机型创建的画面数据，最早可支持到最初的10系列机型。使用GP-Pro EX的Project Converter(工程转换器)，可以直接转换GP-PRO/PBIII for Windows或以上版本创建的数据，因此能够平滑升级到最新机型。
参阅替换指南

2 - 用Resolution Converter(分辨率转换器)轻松更改显示尺寸
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX的Resolution Converter(分辨率转换器)能自动转换工程文件的分辨率。
这大大减少了更改显示尺寸所需的工时。

3 - 用批量部件转换功能，一次性改变画面上多个部件的形状
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX允许批量转换具有不同形状的多个部件。
该功能将方便更新旧工程文件中的图像。

4 - 用批量地址转换功能，快速创建类似画面　
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX允许批量转换选定部件的地址。
这有助于快速创建类似画面。

5 - 共享图像和部件功能，充分利用现有的部件和图像
适用机型：
* GP4000系列预计将于2012年1月中旬发布
部件和图像能被注册成包文件，保存这个包文件到服务器并共享给其他设计人员。

特点4 - 提升系统性能的五个最佳功能
1 - 用历史趋势图轻松分析故障原因
适用机型：
* 除GP4000M系列和GP4100系列以外支持XY散点图
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX支持用图表显示错误日志，使故障原因的分析更为简便。
支持的功能包括放大/缩小显示、上下限辅助线显示、XY散点图。

2 - 管理操作日志数据
适用机型：
* 除GP4000M系列、GP4100系列、GP3300系列(Rev.3及以下版本)以外
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX支持按部件获取各操作人员的操作日志。
这样就可以只转换所需部分的数据，便于日常管理。

记录操作历史数据以便跟踪改变
记录更多操作人员的历史数据以便跟踪更改的信息。
(* GP4100系列、GP4000M系列和LT3000系列不支持)

3 - 为每个用户配置安全设置
适用机型：
* GP4000系列预计将于2012年1月中旬发布

GP-Pro EX允许为各个部件设置不同的密码和安全级别ID，以此来详细设置其操作权限。
4 - 文本列表支持多语言　　
适用机型：
* GP4000系列预计将于2012年1月中旬发布
GP-Pro EX可轻松更改语言设置。创建多语言工程轻而易举。
示例文本列表
930个工业自动化术语分类列表

5 - 编程功能减轻PLC内存负担
GP-Pro EX支持逻辑程序和D脚本。前者可以让用户采用熟悉的梯形图语言编程，后者是一种专有脚本语言，能提供类似于复杂编程语言的功能。
这将减轻PLC的负担，并能实现更高级的画面设计。
逻辑程序- 用熟悉的梯形图语言编程
适用机型：
* 除了GP4000M系列、GP4100系列、GP3300H系列、GP-3302B、GP3301、GP3200系列
* GP4000系列预计将于2012年1月中旬发布
在同一个软件中可以进行画面编辑和逻辑编程，并且通过拖动和下拉操作对部件和逻辑元件进行编辑、执行。还可直接写入控制器地址，从而节省了开发时间。

在线编辑功能使您在操作时能改变程序。
无需停止操作您就能对程序进行改变- 甚至控制功能正在运行。
此功能可实际用在启动和维护时。

D脚本- 使用我们特有的简化编程语言创建程序
适用机型：
* GP4000系列预计将于2012年1月中旬发布

根据“连续动作”、“位更改”和“条件为真”等触发条件配置这些设置。 还提供查找(查找和替换脚本中的字符串)和调试函数(在人机界面上显示消息和地址)等多种功能。

GP-PRO/PBIII创建的D脚本无需更改就能轻而易举地被使用。

页面顶端
6 - 借助康耐视In-Sight视觉系统通讯驱动程序在现场调节中使用视频
适用机型：
* 仅以太网机型支持
(除了GP-4201TW、GP4000M系列、GP4100系列、GP3300系列Rev.3及以下版本和GP3200系列)
* GP4000系列预计将于2012年1月中旬发布

结合康耐视的In-Sight视觉系统*1，可以查看视觉传感器图像，同时在现场人机界面上更改设置*2。

1. 通讯驱动程序支持In-Sight Micro系列和In-Sight 5000系列。
2. 在一个画面上可以查看3个视觉传感器的图像。一台人机界面最多可以连接16个视觉传感器。可以在人机界面上调整显示位置(X/Y)、曝光时间、焦距、亮度和对比度。

特点5 - 实时远程监控现场的五个最佳功能
1 - "Pro-Server EX"
     采集数据，发送给人机界面
适用机型：
* 除了GP4000M系列、GP4100系列
* 关于GP/LT3000系列，仅以太网机型支持
* 关于WinGP，PS/PL3000系列支持
* GP4000系列预计将于2012年1月中旬发布
使用计算机通过以太网采集数据，并可从计算机向人机界面发送配方等操作指令。
>> 了解详情

* 必须单独购买软件。

* 不久将支持GP4000系列。

2 - "GP-Viewer EX"
     在办公室的计算机上查看和操作远程的人机界面
适用机型：
 * 除了GP-4201TW、GP4000M系列、GP4100系列
* 关于GP/LT3000系列，仅以太网机型支持
* 关于WinGP，PS/PL3000系列支持
* GP4000系列预计将于2012年1月中旬发布

在计算机上通过以太网查看和操作现场的人机界面，远程监控现场状态。
>>了解详情

* 必须单独购买软件授权。

* GP-Pro EX V3.01支持LT-3000系列。

页面顶部
3 - "Camera-Viewer EX"
     通过远程摄像头实时的查看实时视频流。
适用机型：
 * 仅多媒体级机型支持
* GP4000系列预计将于2012年1月中旬发布
使用Camera-Viewer EX，可在办公室的计算机上查看、录制和播放来自远程的人机界面所连接摄像头的实时视频。
>>运行环境

* 支持内置视频输入接口的多媒体机型。
* 使用实时查看功能时，显示的画面大约会有1秒钟的延迟。
* 必须单独购买软件授权。
页面顶部
4 - "Web Server"– 在浏览器上查看报警信息和控制器地址
适用机型：
 * 仅以太网机型支持
* GP4000系列预计将于2012年1月中旬发布
在办公室就能通过浏览器查看到报警信息和控制器地址，做到了远程监控和维护。另外，报警信息可以通过RSS订阅方式进行实时发送报告。
>>运行环境

页面顶部
5 - "RPA (远程计算机访问)"
     在人机界面上操作远程的计算机
适用机型：
* 仅以太网机型(TFT真彩VGA或更高显示屏)支持
* GP4000系列预计将于2012年1月中旬发布
在现场的人机界面上查看和操作远程的计算机。在人机界面上显示计算机屏幕上的画面。
>>运行环境

* 必须单独购买软件授权。

特点6 - 易连接
连接多种控制设备
适用机型：
* 不包括GP4000M系列、GP4100系列

Pro-face人机界面支持多种工业控制器(包括PLC、运动控制器、机器人以及其他设备) 。

使用USB/RS-422/485转换适配器能连接包括温控器、变频器以及PLC等多种控制设备。

了解更多支持的设备信息，请参阅下图。

页面顶部
使用视频对配备了康耐视In-Sight视觉系统通讯设备的现场进行调整
适用机型：
* 仅配置以太网接口的机型支持。
(不包括GP-4201TW、GP4100系列、GP3300系列(Rev.3及以下版本)、GP3200系列)

结合康耐视In-Sight视觉系统*1，可通过查看从现场人机界面上的摄像头所获得的图像对设置进行相应的改变。*2

1. 支持In-Sight Micro系列和In-Sight 5000系列。
2. 在1个画面中最多可以同时查看3台摄像机的视频图像。人机界面最多可连接16台摄像机。在人机界面上可设置显示坐标(X/Y)、曝光时间、焦距、光线和亮度。
页面顶部
间接设备设置 – 仅需1个画面就能与多台设备进行通讯
适用机型：
* 不包括GP3300系列(Rev.3及以下版本)

 仅需1个画面就能与多台设备进行通讯。缩短画面设计的时间。

页面顶部
以太网多重连接功能
使用以太网多重连接功能，不需要更改控制器上的设置，即可在生产设备上轻松添加人机界面用作子显示。
