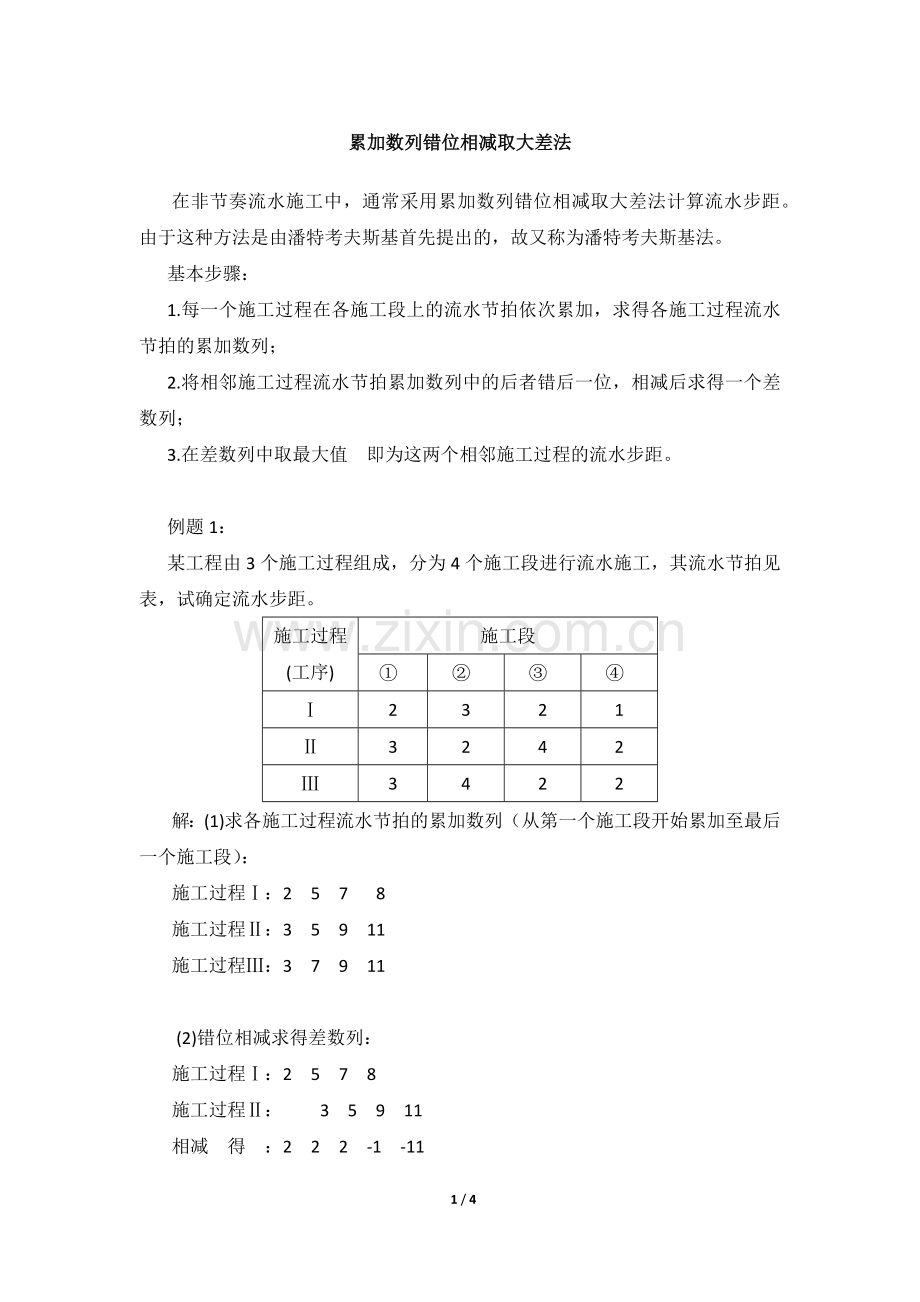

累加数列错位相减取大差法

在非节奏流水施工中，通常采用累加数列错位相减取大差法计算流水步距。由于这种方法是由潘特考夫斯基首先提出的，故又称为潘特考夫斯基法。
基本步骤：
1.每一个施工过程在各施工段上的流水节拍依次累加，求得各施工过程流水节拍的累加数列；
2.将相邻施工过程流水节拍累加数列中的后者错后一位，相减后求得一个差数列；
3.在差数列中取最大值即为这两个相邻施工过程的流水步距。

例题1：
某工程由3个施工过程组成，分为4个施工段进行流水施工，其流水节拍见表，试确定流水步距。
施工过程
(工序)
施工段
①
②
③
④
Ⅰ
2
3
2
1
Ⅱ
3
2
4
2
Ⅲ
3
4
2
2
解：(1)求各施工过程流水节拍的累加数列（从第一个施工段开始累加至最后一个施工段）：
施工过程Ⅰ：257 8
施工过程Ⅱ：35911
施工过程Ⅲ：37911

(2)错位相减求得差数列：
施工过程Ⅰ：2578
施工过程Ⅱ： 35911
相减得：222-1-11

施工过程Ⅱ：35911
施工过程Ⅲ： 37911
相减得 ：3222-11

(3)在求得的数列中取最大值求得流水步距：
K1=max{2，2，2，-1，-11}=2
K2=max{3，2，2，2，-11}=3
表示：工序Ⅰ与工序Ⅱ之间的流水步距为2天，工序Ⅱ与工序Ⅲ之间的流水步距为3天。

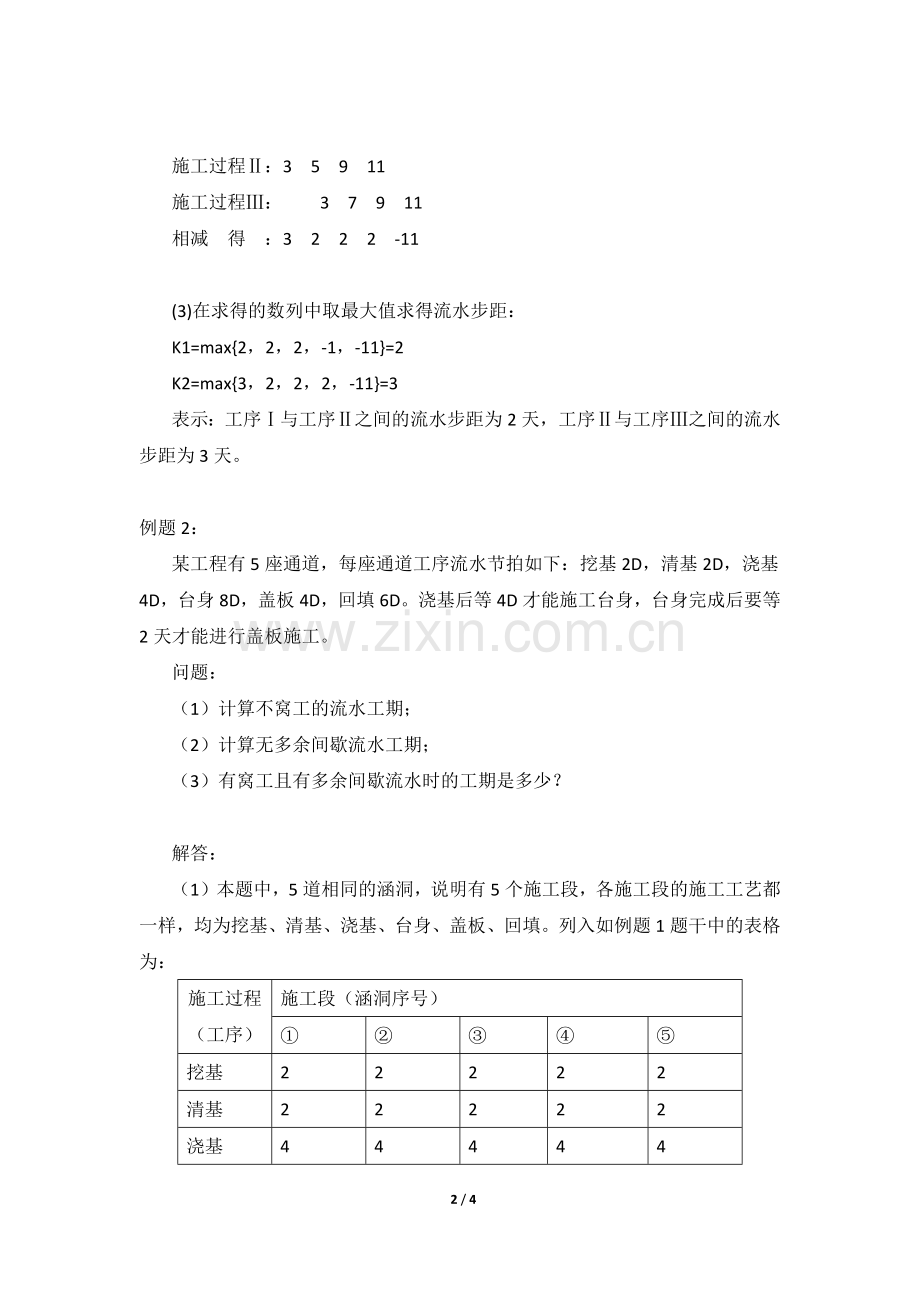

例题2：
某工程有5座通道，每座通道工序流水节拍如下：挖基2D，清基2D，浇基4D，台身8D，盖板4D，回填6D。浇基后等4D才能施工台身，台身完成后要等2天才能进行盖板施工。
问题：
（1）计算不窝工的流水工期；
（2）计算无多余间歇流水工期；
（3）有窝工且有多余间歇流水时的工期是多少？

解答：
（1）本题中，5道相同的涵洞，说明有5个施工段，各施工段的施工工艺都一样，均为挖基、清基、浇基、台身、盖板、回填。列入如例题1题干中的表格为：
施工过程（工序）
施工段（涵洞序号）
①
②
③
④
⑤
挖基
2
2
2
2
2
清基
2
2
2
2
2
浇基
4
4
4
4
4
台身
8
8
8
8
8
盖板
4
4
4
4
4
回填
6
6
6
6
6
求各施工过程流水节拍的累加数列，为：
挖基2 4 6 8 10
清基2 4 6 8 10
浇基4 8 121620
台身816243240
盖板4 8 121620
回填612182430

按照例题1的计算方法，错位相减求得差数列，得各工序之间的流水步距，为：
K1=max{2，2，2，2，2，-10}=2
K2=max{2，0，-2，-4，-6，-20}=2
K3=max{4，0，-4，-8，-12，-40}=4
K4=max{8，12，16，20，24，-20}=24
K5=max{4，2，0，-2，-4，-30}=4
接着计算不窝工的流水工期：
不窝工的无节拍流水工期=流水步距和+最后一道工序流水节拍的和+技术间歇之和，即：
T=ΣK+Σt+ΣZ=(2+2+4+24+4)+5×6+(4+2)=72(天)
注：题中告诉“浇基后等4D才能施工台身，台身完成后要等2天才能进行盖板施工”，说明技术间歇为4+2=6天。最后一道工序为回填，需要6天，一共5道相同的涵洞，则最后一道工序流水节拍的和为5×6=30天。
（2）计算无多余间歇流水工期
各施工段之间的时间间隔计算，同段节拍累加错位相减取大差就等于流水节拍的最大值8。具体计算方法如下：
先进行各段上工序节拍累加，这里并不同于第（1）步中那样将同一工序在各工段上累加（即表中横向数据累加），而是在一个工段上各工序节拍的累加（即表中竖向数据累加），由于5道涵洞的施工工序及持续时间都一致，因此，每段上节拍的累加都一样，即：
第①道涵洞248162026
第②道涵洞248162026
第③道涵洞248162026
第④道涵洞248162026
第⑤道涵洞248162026
错位相减求得差数列，取最大差，得各工段之间的时间间隔为8天。
接着计算无多余间歇的流水工期：
无多余间歇的无节拍流水工期=施工段间间隔和+最后一个施工段流水节拍的和+技术间歇和，即：
T=(5-1)×8+26+(4+2)=64(天)
注：5个施工段，之间有4个时间间隔。
（3）计算有窝工且有多余间歇流水时的流水工期
有窝工且有多余间歇流水时的流水工期，是第（1）、（2）两问中最短的工期，即无多余间歇流水工期，为64天。

思考：
根据例题2的计算方法，试着计算一下例题1中的“不窝工的流水工期”、“无多余间歇流水工期”以及“有窝工且有多余间歇流水时的流水工期”。
