冲压模具设计课题汇编.doc

资源描述

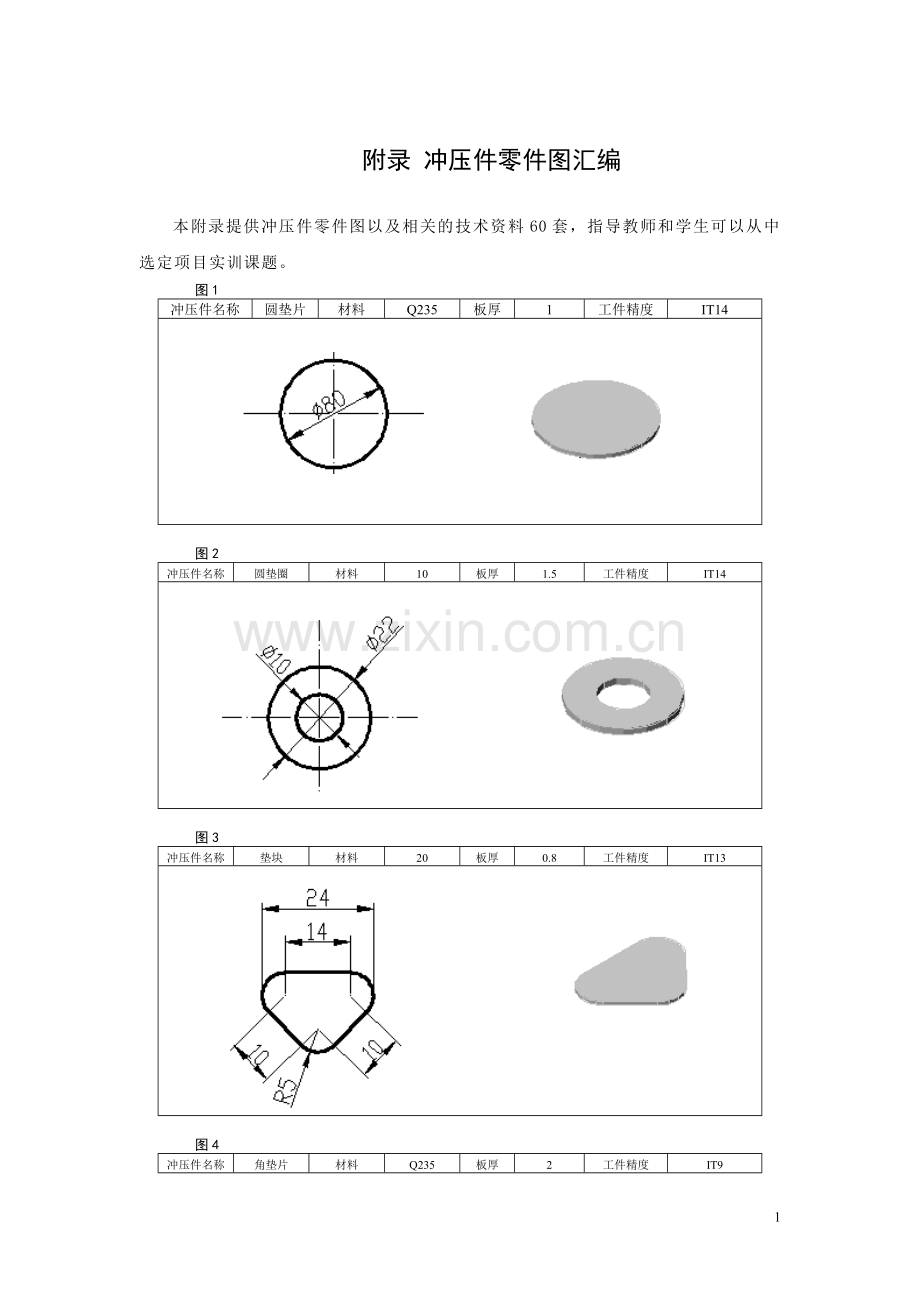

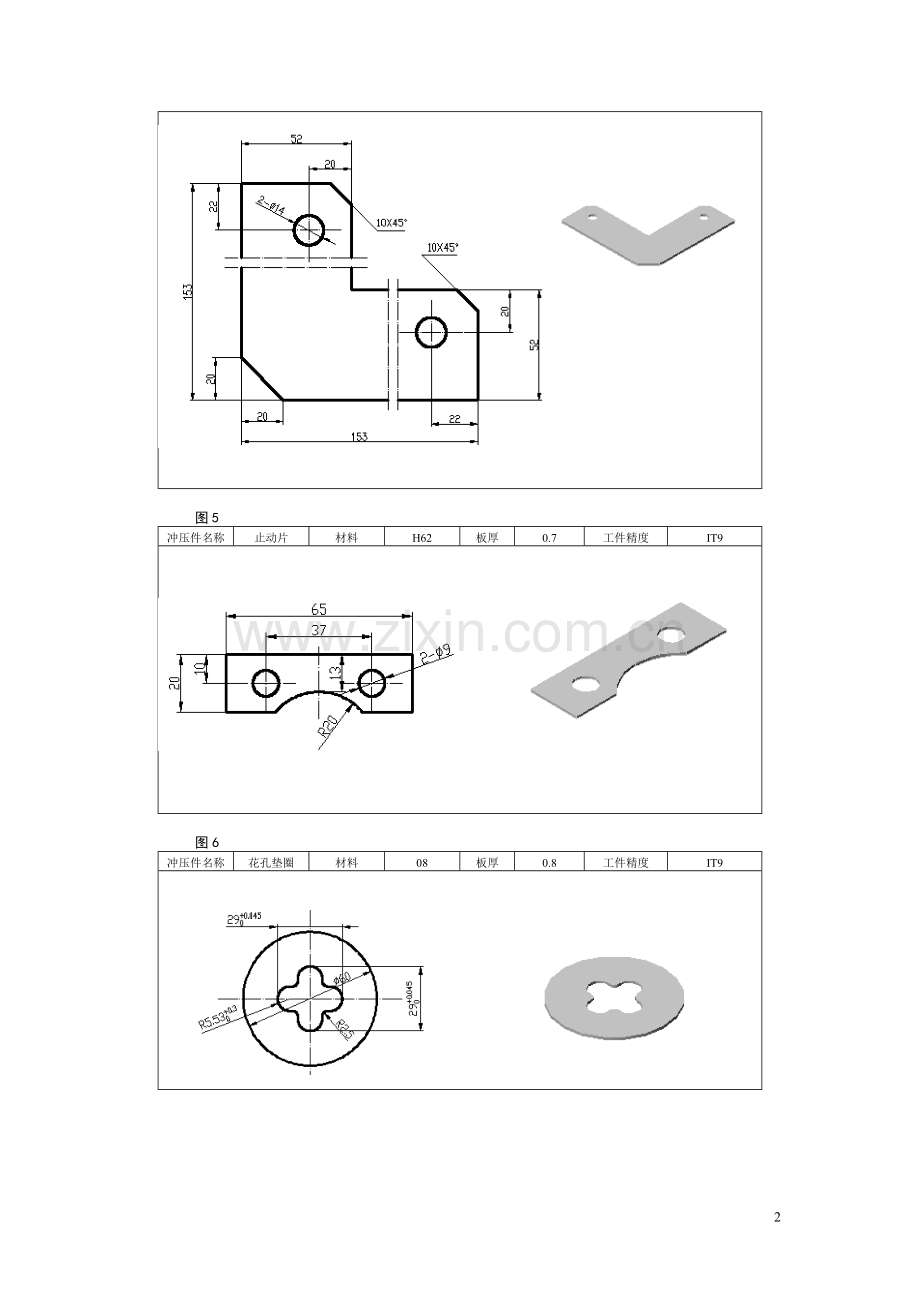

附录冲压件零件图汇编本附录提供冲压件零件图以及相关的技术资料60套，指导教师和学生可以从中选定项目实训课题。图1 冲压件名称圆垫片材料 Q235 板厚 1 工件精度 IT14 图2 冲压件名称圆垫圈材料 10 板厚 1.5 工件精度 IT14 图3 冲压件名称垫块材料 20 板厚 0.8 工件精度 IT13 图4 冲压件名称角垫片材料 Q235 板厚 2 工件精度 IT9 图5 冲压件名称止动片材料 H62 板厚 0.7 工件精度 IT9 图6 冲压件名称花孔垫圈材料 08 板厚 0.8 工件精度 IT9 图7 冲压件名称扇形齿板材料 45 板厚 2 工件精度 IT10 图8 冲压件名称齿形垫圈材料 T8A 板厚 0.8 齿数 16 模数 1.5 图9 冲压件名称仪表指针材料 LY12 板厚 0.3 工件精度 IT8 图10 冲压件名称压圈材料 QSn4-4-2.5 板厚 0.2 工件精度 IT11 图11 冲压件名称导电片材料 T2 板厚 0.3 工件精度 IT10 图12 冲压件名称异形垫片材料 H68 板厚 0.15 工件精度 IT13 图13 冲压件名称镶条材料 H68 板厚 0.1 工件精度 IT10 图14 冲压件名称谐振窗材料 H62 板厚 0.2 工件精度 IT9 图15 冲压件名称塑料薄膜材料 PVC 板厚 0.05 工件精度 IT11 图16 冲压件名称硅钢片材料 DR510 板厚 1 工件精度 IT9 图17 冲压件名称小垫片材料 Q235 板厚 1 工件精度 IT11 图18 冲压件名称云母片材料云母片板厚 0.8 工件精度 IT11 图19 冲压件名称摩擦片材料 15钢镀锡板厚 0.6 工件精度 IT10 图20 冲压件名称坯块材料 L3 板厚 8 工件精度 IT12 图21 冲压件名称凸轮材料 20 板厚 6 工件精度 IT10 图22 冲压件名称 V形件材料 10 板厚 3 板宽 7 图23 冲压件名称 U形螺柱材料 Q235 Φ10圆钢工件精度 IT9 图24 冲压件名称 U形件材料 15 板厚 1.5 板宽 10 图25 冲压件名称圆环材料 Q235 板厚 2 板宽 8 图26 冲压件名称开口环材料 H62 板厚 0.5 板宽 6 图27 冲压件名称铰链卷材料 10 板厚 1.2 板宽 3.5 图28 冲压件名称双卷筒材料 H68 板厚 0.5 工件精度 IT10 图29 冲压件名称开口销材料 Q195 板厚 0.6 工件精度 IT11 图30 冲压件名称压线卡滑轮材料 Q235 板厚 0.5 工件精度 IT11 图31 冲压件名称弹性夹材料硅锰青铜板厚 1 板宽 4 图32 冲压件名称压板材料 20 板厚 2 工件精度 IT11 图33 冲压件名称弹性卡材料 08 板厚 0.8 工件精度 IT9 图34 冲压件名称链节材料 Q235 直径 φ2 工件精度 IT12 图35 冲压件名称架板材料 Q235 板厚 2 工件精度 IT12 图36 冲压件名称弯架板材料 20 板厚 1.2 工件精度 IT12 图37 冲压件名称弯板材料 15 板厚 2.0 工件精度 IT12 图38 冲压件名称弯板材料 Q235 板厚 1 工件精度 IT12 图39 冲压件名称弯板材料 Q235 板厚 1.0 工件精度 IT12 图40 冲压件名称双向弯板材料 Q235 板厚 1.0 工件精度 IT12 图41 冲压件名称 60度弯板材料 10 板厚 1 工件精度 IT11 图42 冲压件名称筒材料 79NiMo4 板厚 1 工件精度 IT11 图43 冲压件名称圆筒材料 08F 板厚 1.2 工件精度 IT11 图44 冲压件名称翻边盒材料铝L5 板厚 1.2 工件精度 IT12 图45 冲压件名称盖材料 08A1-ZF 板厚 0.5 工件精度 IT12 图46 冲压件名称变薄拉深筒材料 08A1-ZF 板厚 0.5 工件精度 IT12 变薄拉深 C尺寸工序毛坯 1 2 3 4 5 d 28 23.3 23 22.7 22.4 22.1 D 36.4 29.8 27.88 26.1 24.8 24.2 H 21.5 34.7 43 62 87 >96.5 R 6 3 3 3 3 3 图47 冲压件名称翻边圆筒材料 08A1-ZF 板厚 1.0 工件精度 IT11 图48 冲压件名称漏盖材料铝L3 板厚 2 工件精度 IT12 图49 冲压件名称方盖材料硬铝LY12 板厚 0.6 工件精度 IT11 图50 冲压件名称深筒材料 08A1-ZF 板厚 1.5 工件精度 IT12 图51 冲压件名称套环材料 08F 板厚 0.8 工件精度 IT12 图52 冲压件名称压延圈材料 10 板厚 1.5 工件精度 IT12 图53 冲压件名称工字筒材料 08A1-HF 板厚 1.2 工件精度 IT12 图54 冲压件名称变径筒材料 Q235 板厚 1 工件精度 IT11 图55 冲压件名称支架材料 10 板厚 0.8 工件精度 IT12 图56 冲压件名称弯垫板材料 10 板厚 1.5 工件精度 IT10 图57 冲压件名称卡板材料 10 板厚 0.8 工件精度 IT9 图58 冲压件名称支撑桶材料 08F-ZF 板厚 1.2 工件精度 IT11 图59 冲压件名称矩形盒材料 08F-HF 板厚 0.6 工件精度 IT12 图60 冲压件名称端盖材料 08F 板厚 1.5 工件精度 IT12 图61：垫片材料：A3，板厚：1.5 图62，防转垫圈材料：A3，板厚：1.5 图63，垫片材料：Q235，板厚：2.0 图64，弯板材料：Q235，板厚：1.0 图65，盒盖材料：08F，板厚：1.0 20
