第十二章 电力工程 113

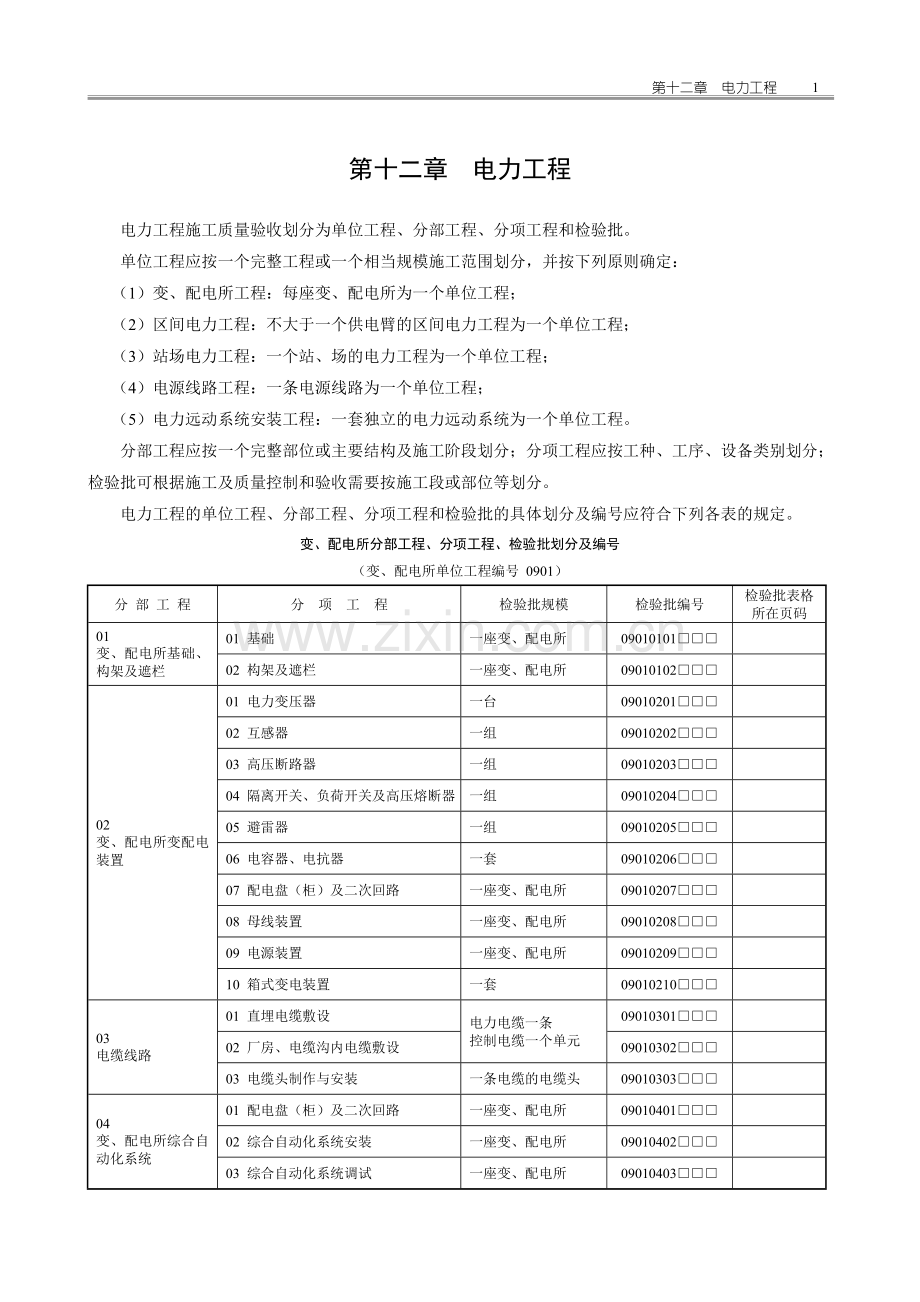

第十二章 电力工程

电力工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模施工范围划分，并按下列原则确定：
（1）变、配电所工程：每座变、配电所为一个单位工程；
（2）区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；
（3）站场电力工程：一个站、场的电力工程为一个单位工程；
（4）电源线路工程：一条电源线路为一个单位工程；
（5）电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备类别划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
电力工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。
变、配电所分部工程、分项工程、检验批划分及编号
（变、配电所单位工程编号 0901）
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
变、配电所基础、构架及遮栏
01 基础
一座变、配电所
09010101□□□

02 构架及遮栏
一座变、配电所
09010102□□□

02
变、配电所变配电装置
01 电力变压器
一台
09010201□□□

02 互感器
一组
09010202□□□

03 高压断路器
一组
09010203□□□

04 隔离开关、负荷开关及高压熔断器
一组
09010204□□□

05 避雷器
一组
09010205□□□

06 电容器、电抗器
一套
09010206□□□

07 配电盘（柜）及二次回路
一座变、配电所
09010207□□□

08 母线装置
一座变、配电所
09010208□□□

09 电源装置
一座变、配电所
09010209□□□

10 箱式变电装置
一套
09010210□□□

03
电缆线路
01 直埋电缆敷设
电力电缆一条
控制电缆一个单元
09010301□□□

02 厂房、电缆沟内电缆敷设
09010302□□□

03 电缆头制作与安装
一条电缆的电缆头
09010303□□□

04
变、配电所综合自动化系统
01 配电盘（柜）及二次回路
一座变、配电所
09010401□□□

02 综合自动化系统安装
一座变、配电所
09010402□□□

03 综合自动化系统调试
一座变、配电所
09010403□□□

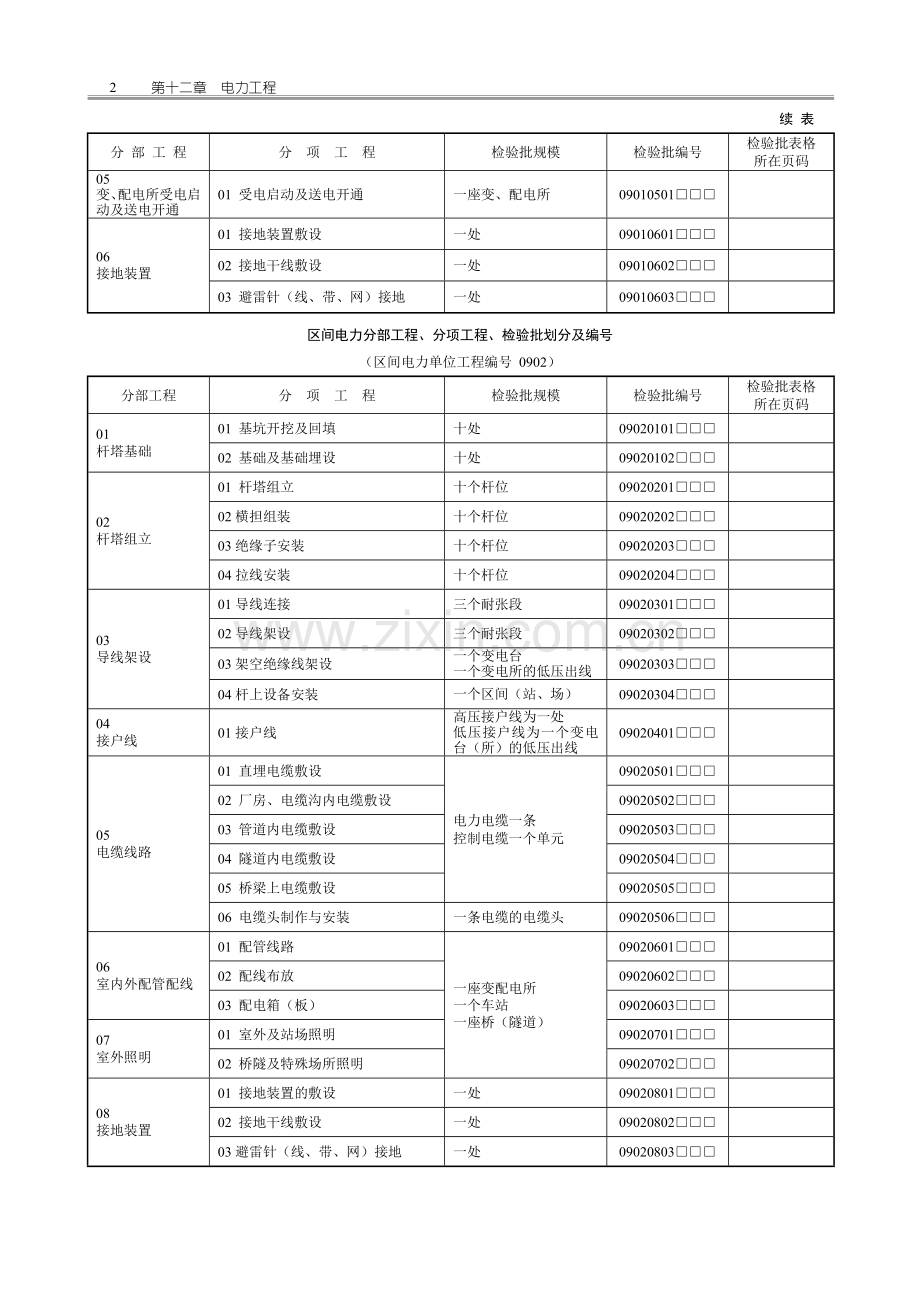

续 表
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
05
变、配电所受电启动及送电开通
01 受电启动及送电开通
一座变、配电所
09010501□□□

06
接地装置
01 接地装置敷设
一处
09010601□□□

02 接地干线敷设
一处
09010602□□□

03 避雷针（线、带、网）接地
一处
09010603□□□

区间电力分部工程、分项工程、检验批划分及编号
（区间电力单位工程编号 0902）
分部工程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
杆塔基础
01 基坑开挖及回填　
十处
09020101□□□

02 基础及基础埋设
十处
09020102□□□

02
杆塔组立
01 杆塔组立
十个杆位
09020201□□□

02横担组装
十个杆位
09020202□□□

03绝缘子安装
十个杆位
09020203□□□

04拉线安装
十个杆位
09020204□□□

03
导线架设
01导线连接
三个耐张段
09020301□□□

02导线架设
三个耐张段
09020302□□□

03架空绝缘线架设
一个变电台
一个变电所的低压出线
09020303□□□

04杆上设备安装
一个区间（站、场）
09020304□□□

04
接户线
01接户线
高压接户线为一处
低压接户线为一个变电台（所）的低压出线
09020401□□□

05
电缆线路
01 直埋电缆敷设
电力电缆一条
控制电缆一个单元
09020501□□□

02 厂房、电缆沟内电缆敷设
09020502□□□

03 管道内电缆敷设
09020503□□□

04 隧道内电缆敷设
09020504□□□

05 桥梁上电缆敷设
09020505□□□

06 电缆头制作与安装
一条电缆的电缆头
09020506□□□

06
室内外配管配线
01 配管线路
一座变配电所
一个车站
一座桥（隧道）
09020601□□□

02 配线布放
09020602□□□

03 配电箱（板）
09020603□□□

07
室外照明
01 室外及站场照明
09020701□□□

02 桥隧及特殊场所照明
09020702□□□

08
接地装置
01 接地装置的敷设
一处
09020801□□□

02 接地干线敷设
一处
09020802□□□

03避雷针（线、带、网）接地
一处
09020803□□□

站场电力分部工程、分项工程、检验批划分及编号
（站场电力单位工程编号 0903）
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
杆塔基础
01 基坑开挖及回填
十处
09030101□□□

02 基础及基础埋设
十处
09030102□□□

02
杆塔组立
01 杆塔组立
十个杆位
09030201□□□

02 横担组装
十个杆位
09030202□□□

03 绝缘子安装
十个杆位
09030203□□□

04 拉线安装
十个杆位
09030204□□□

03
导线架设
01导线连接
三个耐张段
09030301□□□

02导线架设
三个耐张段
09030302□□□

03 架空绝缘线架设
一个变电台
一个变电所的低压出线
09030303□□□

04 杆上设备安装
一个区间（站、场）
09030304□□□

04
接户线
01接户线
高压接户线为一处
低压接户线为一个变电台（所）的低压出线
09030401□□□

05
电缆线路
01直埋电缆敷设
电力电缆一条
控制电缆一个单元
09030501□□□

02 厂房、电缆沟内电缆敷设
09030502□□□

03 管道内电缆敷设
09030503□□□

04 隧道内电缆敷设
09030504□□□

05 桥梁上电缆敷设
09030505□□□

06 电缆头制作与安装
一条电缆的电缆头
09030506□□□

06
室内外配管配线
01 配管线路
一座变配电所
一个车站
一座桥（隧道）
09030601□□□

02 配线布放
09030602□□□

03 配电箱（板）
09030603□□□

07
室外照明
01 室外及站场照明
一座变配电所
一个车站
一座桥（隧道）
09030701□□□

02 桥隧及特殊场所照明
09030702□□□

08
车间动力
01 低压电器安装
一个车间
09030801□□□

02 感应电动机安装
一个车间
09030802□□□

03 防爆电气设备安装
一个车间
09030803□□□

04 动力配电箱柜
一个车间
09030804□□□

05 起重机电气装置安装
一套
09030805□□□

09
接地装置
01 接地装置敷设
一处
09030901□□□

02 接地干线敷设
一处
09030902□□□

03 避雷针（线、带、网）接地
一处
09030903□□□

电源线路分部工程、分项工程、检验批划分及编号
（电源线路单位工程编号 0904）
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
杆塔基础
01 基坑开挖及回填　
十处
09040101□□□

02 基础及基础埋设
十处
09040102□□□

02
杆塔组立
01 杆塔组立
十个杆位
09040201□□□

02 横担组装
十个杆位
09040202□□□

03 绝缘子安装
十个杆位
09040203□□□

04 拉线安装
十个杆位
09040204□□□

03
导线架设
01 导线连接
三个耐张段
09040301□□□

02 导线架设
三个耐张段
09040302□□□

03 架空绝缘线架设
一个变电台
一个变电所的低压出线
09040303□□□

04 杆上设备安装
一个区间（站、场）
09040304□□□

04
电缆线路
01直埋电缆敷设
电力电缆一条
控制电缆一个单元
09040401□□□

02 厂房、电缆沟内电缆敷设
09040402□□□

03 管道内电缆敷设
09040403□□□

04 隧道内电缆敷设
09040404□□□

05 桥梁上电缆敷设
09040405□□□

06 电缆头制作与安装
一条电缆的电缆头
09040406□□□

05
接地装置
01 接地装置敷设
一处
09040501□□□

02 接地干线敷设
一处
09040502□□□

03 避雷针（线、带、网）接地
一处
09040503□□□

电力远动系统安装分部工程、分项工程、检验批划分及编号
（电力远动系统安装单位工程编号 0905）
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
远动电源装置
01 远动电源装置安装　
一套
09050101□□□

02 远动电源装置配线
一套
09050102□□□

03 远动电源装置调试
一套
09050103□□□

02
远动装置
01 远动装置安装
一套
09050201□□□

02 远动装置配线
一套
09050202□□□

03
远动系统调试
01 控制端、被控端调试和通道调试
一套
09050301□□□

02 远动系统调试
一套
09050302□□□

04
接地装置
01 接地装置敷设
一处
09050401□□□

02 接地干线敷设
一处
09050402□□□

03 避雷针（线、带、网）接地
一处
09050403□□□

基础检验批质量验收记录表
09010101□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路电力工程施工质量验收标准》TB10420—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
原材料品种、规格、质量
第4.2.1条

2
基础的地质条件
第4.2.2条

3
混凝土配合比
第4.2.3条

4
钢筋配设
第4.2.4条

5
混凝土强度等级
第4.2.5条

6
基础纵横轴线中心位置
第4.2.6条

基础面高程
第4.2.6条

7
预埋螺栓的中心距
±2 mm

一 般 项 目
1
允 许 偏 差
预埋螺栓外露
mm

预留螺栓孔
中心位置
±10 mm

孔深
mm

孔壁垂直度
10 mm

2
预 埋 型 钢
不直度
1 mm/ m

5 mm/全长

水平度
1 mm/ m

5 mm/全长

不平行度
——

5 mm/全长

顶部高出地面
10 mm

3
外形尺寸
mm

4
基础表面质量
第4.2.11条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 运达现场的水泥、砂、石、钢筋、型钢等原材料，按进场批次进行检验，其品种、规格、质量应符合有关规定。
检验数量和检验方法：符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）的有关规定。
2． 基础的地质条件应满足设计要求。
检验数量：施工、监理单位均全部检查。 检验方法：观察检查。
3． 在混凝土施工前，应根据设计规定标号进行混凝土配合比试验，并取得配合比试验报告。
检验数量：施工单位对同强度等级、同性能的混凝土进行一次配合比试验。监理单位全部检查。 检验方法：施工单位进行配合比试验，监理单位检查配合比选定单。
4． 基础浇注前的钢筋配设符合设计要求。
检验数量：施工、监理单位均全部检查。 检验方法：核对设计，测量、观察检查。
5． 基础混凝土强度等级应符合设计要求。
检验数量和检验方法：符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）的有关规定。
监理单位对承受动力作用的断路器基础浇注过程进行旁站监理。
6． 基础测设位置及其高程应符合设计要求，并符合下表的规定：
基础施工允许偏差范围 （mm）
检 验 项 目
纵横轴线中心位置
基 础 面 高 程
检查方法
设备基础
构架基础
独立电气设备
三相联动设备
构 架
允 许 偏 差
±10
±20

测量检查
检验数量：施工、监理单位均全部检查。
7． 预埋螺栓的中心距允许偏差为±2 mm。
检验数量：施工、监理单位均全部检查。 检验方法：测量检查。
一般项目
1． 预埋螺栓的直径应符合设计要求，埋设应垂直，丝扣应完好。预埋螺栓及预留螺栓孔施工允许偏差应符合下表的规定：
预埋螺栓施工允许偏差范围（mm）
检 验 项 目
预 埋 螺 栓
预 留 螺 栓 孔
检查方法
外露长度
中心位置
孔 深
孔壁垂直偏差
允 许 偏 差

±10

10
测量检查
检验数量：施工单位全部检查。 检验方法：核对设计文件，观察检查。
2． 盘、柜等基础预埋型钢的安装允许偏差应符合下表的规定，其顶部宜高出抹平的地面10 mm。
检验数量：施工单位全部检查。 检验方法：测量检查。
基础型钢安装允许偏差
检 验 项 目
不 直 度
水 平 度
位置误差及不平行度
允 许 偏 差
mm/m
1
1
——
mm/全长
5
5
5
3． 基础的外形尺寸应符合设计要求，偏差范围应在0～+20 mm间。
检验数量：施工单位全部。 检验方法：测量检查。
4． 基础表面平整、棱角完整，无跑浆、露筋等缺陷。
检验数量：施工单位全部检查。 检验方法：观察检查。
构架及遮栏检验批质量验收记录表
09010102□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路电力工程施工质量验收标准》TB10420—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
混凝土电杆质量
第4.3.1条

2
钢结构电杆及配件质量
第4.3.2条

3
金属结构件质量
第4.3.3条

4
遮栏质量
第4.3.4条

5
混凝土电杆的连接质量
第4.3.5条

6
构架组立质量
第4.3.6条

7
横梁、爬梯、地线架及设备托（支）架接地
第4.3.7条

8
遮栏的安装位置、接地及安全净距
第4.3.8条

一 般 项 目
1
电杆组立后的表面质量
第4.3.9条

2
横梁、爬梯、地线架及设备托（支）架
第4.3.10条

3
构架
电杆
中心线偏移
20 mm

同组高低差
10 mm

4
遮栏安装质量
第4.3.12条

5
室外遮栏立柱顶端封堵
第4.3.13条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 混凝土电杆应按进场批次进行检查，其规格、型号、质量应符合设计要求和现行国家标准《环形钢筋混凝土电杆》（GB396）、《环形预应力混凝土电杆》（GB4623）的规定。
检验数量：施工、监理单位均全部检查。 检验方法：检查质量证明文件及观察检查。
2． 钢结构电杆及其金属配件等的规格应符合设计要求，杆塔长大结构件的弯曲度不应大于1‰；表面平整光洁，无变形，防腐层良好。
检验数量：施工、监理单位均全部检查。 检验方法：检查质量证明文件，观察、测量检查。
3． 金属结构件（横梁、爬梯、地线架及设备托架、支架）应按进场批次进行检查，其表面光洁，无裂纹、毛刺、砂眼、气泡等缺陷；平直无变形，防腐层良好。金属结构件及其附件规格、型号符合设计要求。
检验数量：施工、监理单位均全部检查。 检验方法：检查质量证明文件及观察检查。
4． 遮栏到达现场应进行检查，表面应光滑、无毛刺、无变形，防腐层良好，其规格、型号符合设计要求。
检验数量：施工、监理单位均全部检查。 检验方法：检查质量证明文件及观察检查。
5． 钢筋混凝土电杆的连接方式应符合设计要求，采用钢圈电焊连接时，焊接质量应符合下列要求：
（1） 焊接的加强面高度和遮盖度应符合下表的规定：
焊缝加强面尺寸（mm）
项 目
钢 圈 厚 度
<10
10～20
高 度c
1.5～2.5
2～3
宽 度e
1～2
2～3
（2） 焊缝表面应无波折、间断、漏焊、未焊满的陷槽及裂缝；
（3） 基本金属咬边深度不应大于0.5 mm，当钢材厚度超过10 mm时，不应大于1.0 mm；
（4） 焊完后整杆轴线最大弯曲不应超过电杆全长的2‰。
检验数量：施工、监理单位均全部检查。 检验方法：观察、测量检查。
6． 构架组立后应符合下列要求：
（1） 电杆轴线最大弯曲不应超过杆长的2‰。预应力混凝土电杆应无纵向裂纹；横向裂纹的宽度不应大于0.2 mm，长度不应大于1/3周长；
（2） 进线及终端构架在架线后的倾斜不得大于10‰，并严禁向受力侧倾斜；
（3） 中间构架及设备支架与地面垂直，倾斜度不得大于3‰。
检验数量：施工、监理单位均全部检查。 检验方法：观察、测量检查。
7． 横梁、爬梯、地线架及设备托（支）架接地位置符合设计要求并安装正确，接地可靠。
检验数量：施工、监理单位均全部检查。 检验方法：观察检查。
8． 遮栏的安装位置及接地应符合设计要求，安全净距应符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录A的有关规定。
检验数量：施工、监理单位均全部检查。 检验方法：观察、测量检查。
一般项目
1． 电杆组立后表面光洁平整，无露筋等现象。
检验数量：施工单位全部检查。 检验方法：观察检查。
2． 横梁、爬梯、地线架及设备托（支）架平直无变形，安装牢固，紧固件齐全。
检验数量：施工单位全部检查。 检验方法：观察检查。
3． 位于同一安装中心线上的构架电杆偏移应小于20 mm。同一组构架电杆的高低差应小于10 mm。
检验数量：施工单位全部检查。 检验方法：测量检查。
4． 遮栏安装应垂直、牢固，高差不大于25 mm；金属表面的防腐层应完好。遮栏门必须设有向带电侧开启的止挡，并应加锁；设有防止误入带电间隔闭锁装置的遮栏，其闭锁应正确、可靠。
检验数量：施工单位全部检查。 检验方法：观测、测量检查。
5． 室外遮栏立柱的顶端应封堵。
检验数量：施工单位全部检查。 检验方法：观察检查。
电力变压器检验批质量验收记录表
09010201□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路电力工程施工质量验收标准》TB10420—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
外观、器身、绝缘油
第5.2.1条

2
安装位置、方向、接地和安全净距
第5.2.2条

3
调压切换装置
第5.2.3条

4
气体继电器和温度计
第5.2.4条

5
安全气道
第5.2.5条

6
整体密封试验
第5.2.6条

7
电气试验
第5.2.7条

一 般 项 目
1
外观及铭牌、油位、相色
第5.2.8条

2
阀门及冷却、测温装置
第5.2.9条

3
顶盖沿气体继电器气流方向升高坡度
第5.2.10条

4
法兰连接
第5.2.11条

5
风扇
第5.2.12条

6
胶囊、油位指示器
第5.2.13条

7
高压套管
第5.2.14条

8
吸湿器、净油器
第5.2.15条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 电力变压器到达现场应进行外观检查和绝缘油检测，1600 kVA以上的变压器应进行器身检查。
（1） 外观检查，油箱及所有附件应齐全，无锈蚀及机械损伤；油箱箱盖或钟罩法兰有封板的连接螺栓应齐全，紧固良好无渗漏；瓷套管应完好无损；干式变压器的环氧浇铸体应无裂缝及破损，引线绝缘包扎应完好、固定牢固。充气运输的部件气压指示正常。电力变压器的规格、型号应符合设计要求。
（2） 器身检查时，需绝缘的各部件间绝缘应良好，铁芯无多点接地现象；绕组绝缘层完好，无缺损、变位现象，各组线圈间隙均匀，油路无堵塞，线圈压钉紧固；器身内各部件无位移，所有螺栓紧固，防松螺母锁紧。
（3） 器身内及附带的绝缘油应进行简化分析和耐压强度试验，绝缘油质量符合产品技术规定。
检验数量：施工、监理单位均全部检查。 检验方法：施工单位检查质量证明文件，观察检查，绝缘测试及绝缘油检测。监理单位观察检查及见证检测。
2． 变压器的安装位置、方向应符合设计要求，接地正确、可靠，安全净距应符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录A的有关规定。
检验数量：施工、监理单位均全部检查。 检验方法：观察、测量检查。
3． 调压切换装置应动作正确，分接头与动作指示器指示位置一致，切换装置接触部位应符合规定。
检验数量：施工、监理单位均全部检查。 检验方法：操作检测及观察检查。
4． 气体继电器和温度计检验合格，安装方向和位置正确。顶盖上的温度计座内应注满变压器油，密封应良好。
检验数量：施工、监理单位均全部检查。 检验方法：施工单位做气体继电器的性能测试，检查温度计的计量合格证，观察检查安装方向、位置等。监理单位观察检查及查阅检测报告。
5． 安全气道的内壁应清洁，隔膜应完整，其材料和规格应符合产品的规定。当采用压力释放装置时，其安装方向应符合产品的技术规定。
检验数量：施工、监理单位均全部检查。 检验方法：观察检查。
6． 变压器安装后应按规定进行整体密封试验，器身本体、附件、阀门及所有法兰连接处应无渗油现象。
检验数量：施工、监理单位均全部检查。 检验方法：观察检查。
7． 变压器的电气试验应符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录B的有关规定。
检验数量：施工、监理单位均全部检查。 检验方法：施工单位做设备的电气试验。监理单位查阅试验报告。
一般项目
1． 变压器安装后器身应完整，无锈蚀现象，铭牌齐全，油位正常，相色标志正确，且符合产品的技术规定。
检验数量：施工单位全部检查。 检验方法：观察检查。
2． 所有阀门应开闭灵活、指示正确；冷却装置及测温装置应动作正确、可靠。
检验数量：施工单位全部检查。 检验方法：观察检查。
3． 有气体继电器的变压器除制造厂有规定外，其顶盖沿继电器气流方向应有1%～1.5%的升高坡度。
检验数量：施工单位全部检查。 检验方法：观察、测量检查。
4． 有法兰连接处应平整清洁、密封良好；密封橡胶垫的压缩量不应超过其厚度的1/3。
检验数量：施工单位全部检查。 检验方法：观察、测量检查。
5． 风扇应安装牢固、转向正确、转动灵活可靠，运转时无振动或过热现象。
检验数量：施工单位全部检查。 检验方法：操作及观察检查。
6． 膜式储油柜中的胶囊安装位置正确，连接面密封良好；胶囊完整无破损，呼吸畅通。储油柜中油位指示与储油柜的真实油位相符；油位指示器动作应灵活，其信号接点应位置正确、绝缘良好。
检验数量：施工单位全部检查。 检验方法：观察检查。
7． 高压套管顶部密封结构应正确；连接母线后，顶部结构应无松动现象。
检验数量：施工单位全部检查。 检验方法：观察检查。
8． 吸湿器、净油器内的吸附剂应干燥，管道应畅通。
检验数量：施工单位全部检查。 检验方法：观察检查。
互感器检验批质量验收记录表
09010202□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路电力工程施工质量验收标准》TB10420—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
互感器规格、型号、质量
第5.3.1条

2
安装位置和安全净距
第5.3.2条

3
变比和极性方向
第5.3.3条

4
接地
第5.3.4条

5
电气试验
第5.3.5条

一 般 项 目
1
互感器及支架外观、铭牌、相色标志
第5.3.6条

2
母线引下线
第5.3.7条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 互感器到达现场应进行检查，其质量符合下列要求：
（1） 互感器外观应完整，附件应齐全，无锈蚀和机械损伤；油浸式互感器油位应正常，密封应良好，无渗油现象。
（2） 测量互感器一次绕组对二次绕组、一次绕组对外壳、二次绕组间的绝缘电阻，35 kV互感器测量一次绕组连同套管的介质损耗角正切值，35 kV固体绝缘互感器进行局部放电试验；检查互感器的变比、极性和接线组别；绝缘油的采样检测等；其规格、型号及质量应符合设计要求和相关产品标准的规定。
检验数量：施工、监理单位均全部检查。
检验方法：施工单位检查质量证明文件，观察检查及测试试验检查。监理单位检查质量证明文件，观察检查及见证试验。
2． 互感器的安装位置应符合设计要求，安全净距符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录A的有关规定。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
3． 互感器的变比和极性方向应符合设计要求，其备用二次绕组、外壳应可靠接地（电流互感器备用二次绕组应经短路后接地），分级绝缘的电压互感器，其一次绕组的接地引出端子应可靠接地。
检验数量：施工、监理单位均全部检查。
检验方法：施工单位观察及测试检查。监理单位观察检查及见证测试。
4． 互感器及其支架的接地应可靠，接地线与设备连接的位置应符合产品的技术规定。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
5． 互感器的电气试验符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录B的有关规定，且试验合格。
检验数量：施工、监理单位均全部检查。
检验方法：施工单位做试验。监理单位查阅电气试验报告。
一般项目
1． 互感器应安装牢固，基座水平，铭牌齐全，相色标志正确，其支架无锈蚀现象。
检验数量：施工单位全部检查。
检验方法：观察检查。
2． 互感器的母线引下线弛度一致，标准统一，连接可靠；并列安装的互感器，排列整齐，相间距离应符合规定。
检验数量：施工单位全部检查。
检验方法：观察、测量检查。
高压断路器检验批质量验收记录表
09010203□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路电力工程施工质量验收标准》TB10420—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
高压断路器规格、型号、质量
第5.4.1条

2
安装位置及安全净距
第5.4.2条

3
接地及相色标志
第5.4.3条

4
油位或气体压力
第5.4.4条

5
导电杆各项参数
第5.4.5条

6
连接部件安装质量
第5.4.6条

7
各相（柱）传动杆拐臂与止钉间的间隙
第5.4.7条

8
绝缘油的质量
第5.4.8条

9
SF6气体质量及压力传感器
第5.4.9条

10
传动试验
第5.4.10条

11
电气试验
第5.4.11条

一 般 项 目
1
真空灭弧元件
第5.4.12条

2
电磁操动机构
第5.4.13条

3
液压操动机构
第5.4.14条

4
弹簧操动机构
第5.4.15条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
