第二十八讲  弹簧和滚动轴承
1．知识要点
（1）滚动轴承的画法
（2）滚动轴承的的代号
（3）圆柱螺旋压缩弹簧的画法
（4）焊接图举例
2．教学方法
采用实物模型讲解轴承的构造和类型，3种画法不仅要讲清图样比例尺寸，还要讲清应用环境。教会学生查阅轴承标准。弹簧只介绍圆柱螺旋压缩弹簧的画法。焊接图用实例讲解，不必详细介绍焊接符号（代号）
3．课前准备
准备向心轴承、推力轴承和向心推力轴承各一个
4．教学内容
(1)滚动轴承的画法

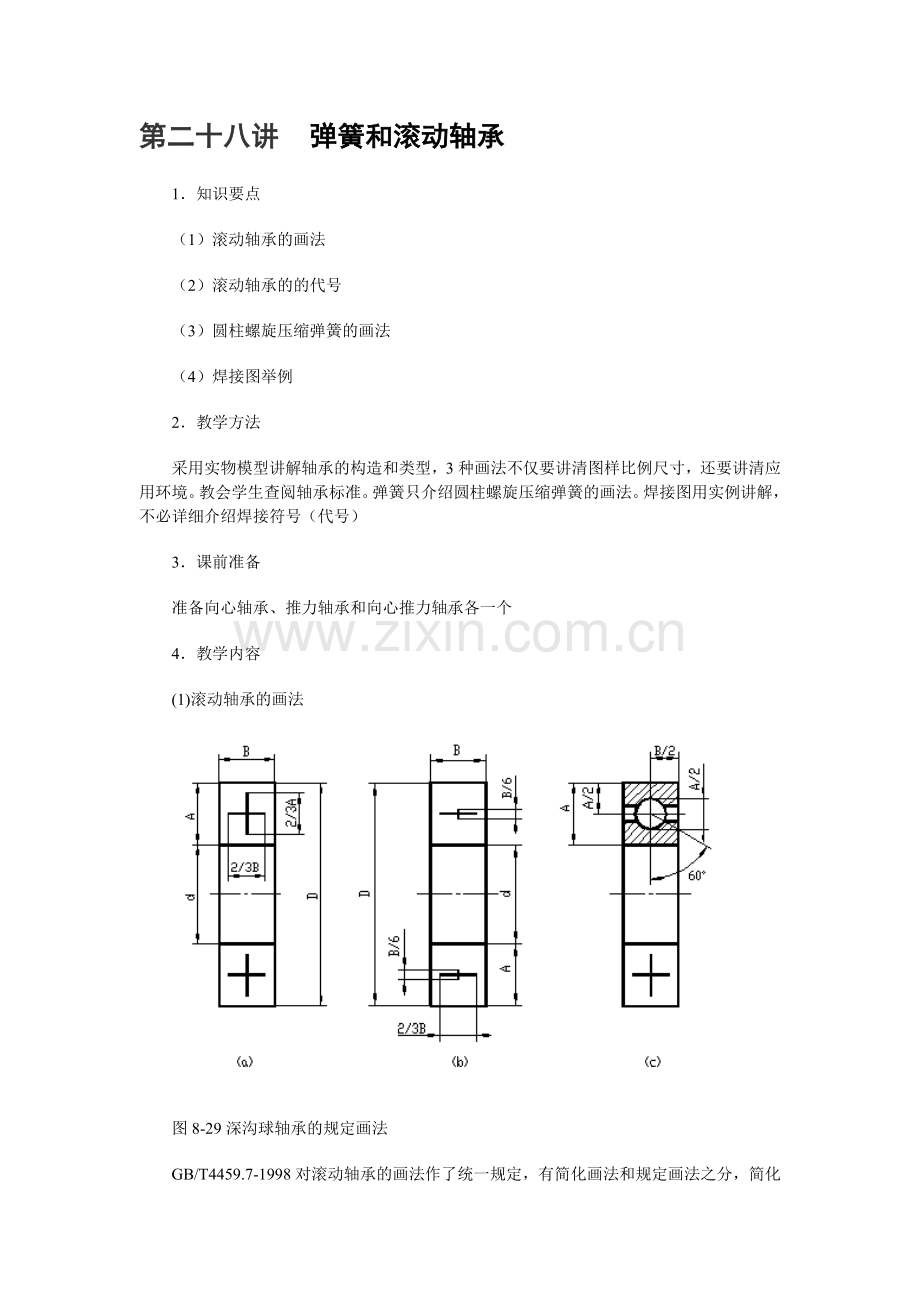

图8-29深沟球轴承的规定画法
GB/T4459.7-1998对滚动轴承的画法作了统一规定，有简化画法和规定画法之分，简化画法又分为通用画法和特征画法。图8-29（a）为深沟球轴承的通用画法，图8-29（b）为特征画法，图8-29（c）为规定画法。

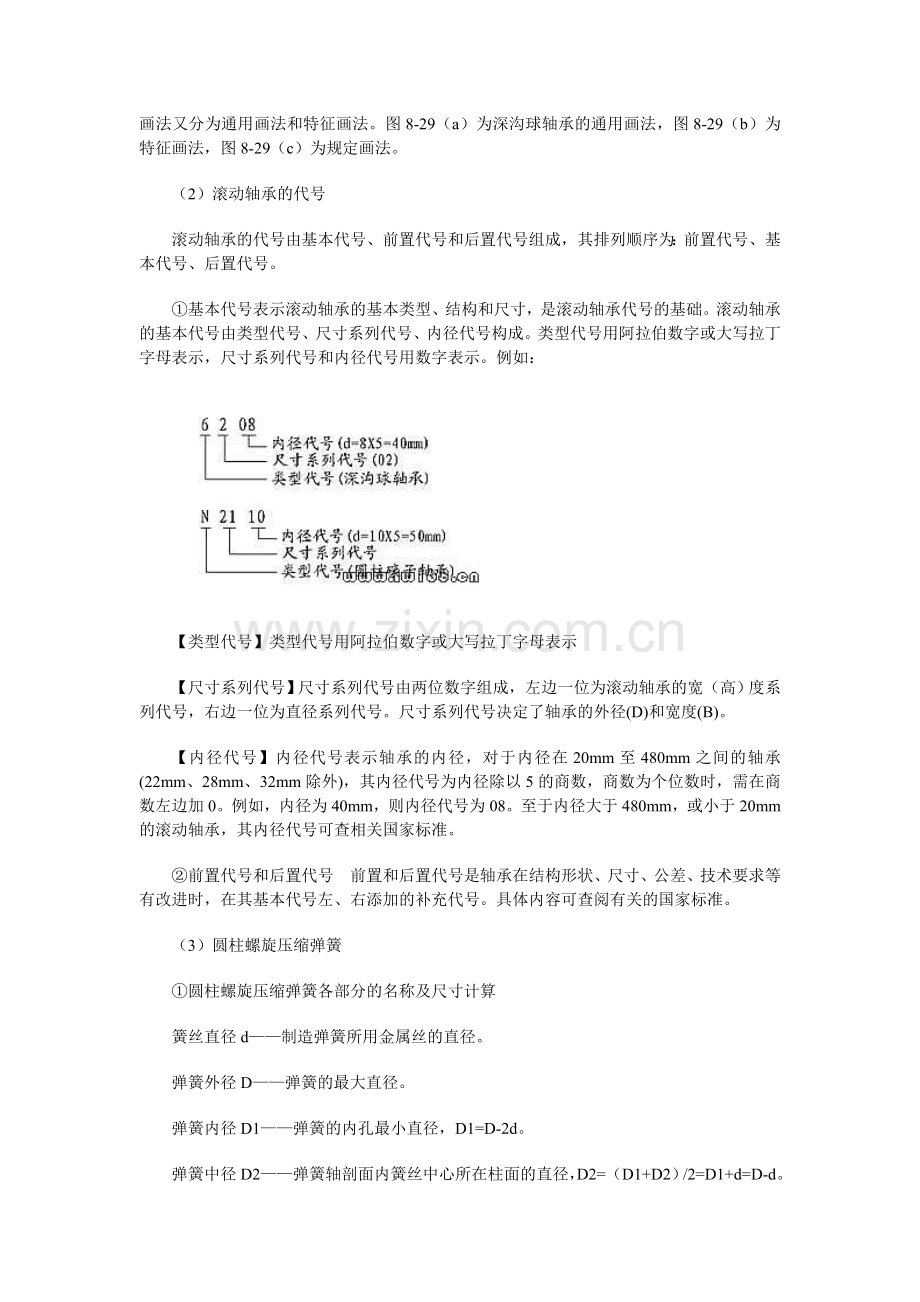

（2）滚动轴承的代号
滚动轴承的代号由基本代号、前置代号和后置代号组成，其排列顺序为：前置代号、基本代号、后置代号。
①基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。滚动轴承的基本代号由类型代号、尺寸系列代号、内径代号构成。类型代号用阿拉伯数字或大写拉丁字母表示，尺寸系列代号和内径代号用数字表示。例如：

【类型代号】类型代号用阿拉伯数字或大写拉丁字母表示
【尺寸系列代号】尺寸系列代号由两位数字组成，左边一位为滚动轴承的宽（高）度系列代号，右边一位为直径系列代号。尺寸系列代号决定了轴承的外径(D)和宽度(B)。
【内径代号】内径代号表示轴承的内径，对于内径在20mm至480mm之间的轴承(22mm、28mm、32mm除外)，其内径代号为内径除以5的商数，商数为个位数时，需在商数左边加0。例如，内径为40mm，则内径代号为08。至于内径大于480mm，或小于20mm的滚动轴承，其内径代号可查相关国家标准。
②前置代号和后置代号　前置和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改进时，在其基本代号左、右添加的补充代号。具体内容可查阅有关的国家标准。
（3）圆柱螺旋压缩弹簧
①圆柱螺旋压缩弹簧各部分的名称及尺寸计算
簧丝直径d——制造弹簧所用金属丝的直径。
弹簧外径D——弹簧的最大直径。
弹簧内径D1——弹簧的内孔最小直径，D1=D-2d。
弹簧中径D2——弹簧轴剖面内簧丝中心所在柱面的直径，D2=（D1+D2）/2=D1+d=D-d。
有效圈数n——保持相等节距且参与工作的圈数。
支承圈数n0——为了使弹簧工作平衡，端面受力均匀，制造时将弹簧两端的3/4至圈压紧靠实，并磨出支承平面。这些圈只起支承作用而不参与工作，所以称为支承圈。支承圈数n0表示两端支承圈数的总和，一般为1.5、2、2.5圈。
总圈数n1——有效圈数和支承圈数的总和。
节距t——相邻两有效圈上对应点间的轴向距离。
自由高度H0——未受载荷作用时的弹簧高度（或长度），H0=nt+(n0-0.5)d。
展开长度L——制造弹簧时所需的金属丝长度，按螺旋线展开L可按下式计算：
L≈n1
旋向——与螺旋线的旋向意义相同，分为左旋和右旋两种。
②圆柱螺旋压缩弹簧的规定画法
弹簧的规定画法：GB/T4459.4-1984对弹簧画法作了如下规定：
u在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
u有效圈数在四圈以上时，可以每端只画出1~2圈（支承圈除外），其余省略不画。
u螺旋弹簧均可画成右旋，但左旋弹不论画成左旋或右旋，一律要注写出旋向“左”字。
u螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈多少均按支承圈为2.5圈绘制，必要时也可按支承圈的实际结构绘制。
【例如】已知圆柱螺旋压缩弹簧的中径D2=38，簧丝直径d=6，节距t=11.8，有效圈数n=7.5，支承圈数n0=2.5，右旋，试画出弹簧的轴向剖视图。
弹簧外径D=D2+d=38+6=44

自由高度H0=nt+(n0-0.5)d=7.5×11.8+(2.5-0.5)×6=100.5
画图步骤如图8-30所示。本例的有效圈数每端画了一圈。
图8-30弹簧画图步骤
（4）焊接图举例
图8-31为支架的焊接图。从主视图上看有三条焊缝，一处是1号零件和2号零件之间，沿1号零件周围用角焊缝连接；另两处是4号零件和3号零件之间，角焊缝现场焊接。从俯视图上看有两处焊接，用角焊缝三面焊接。
