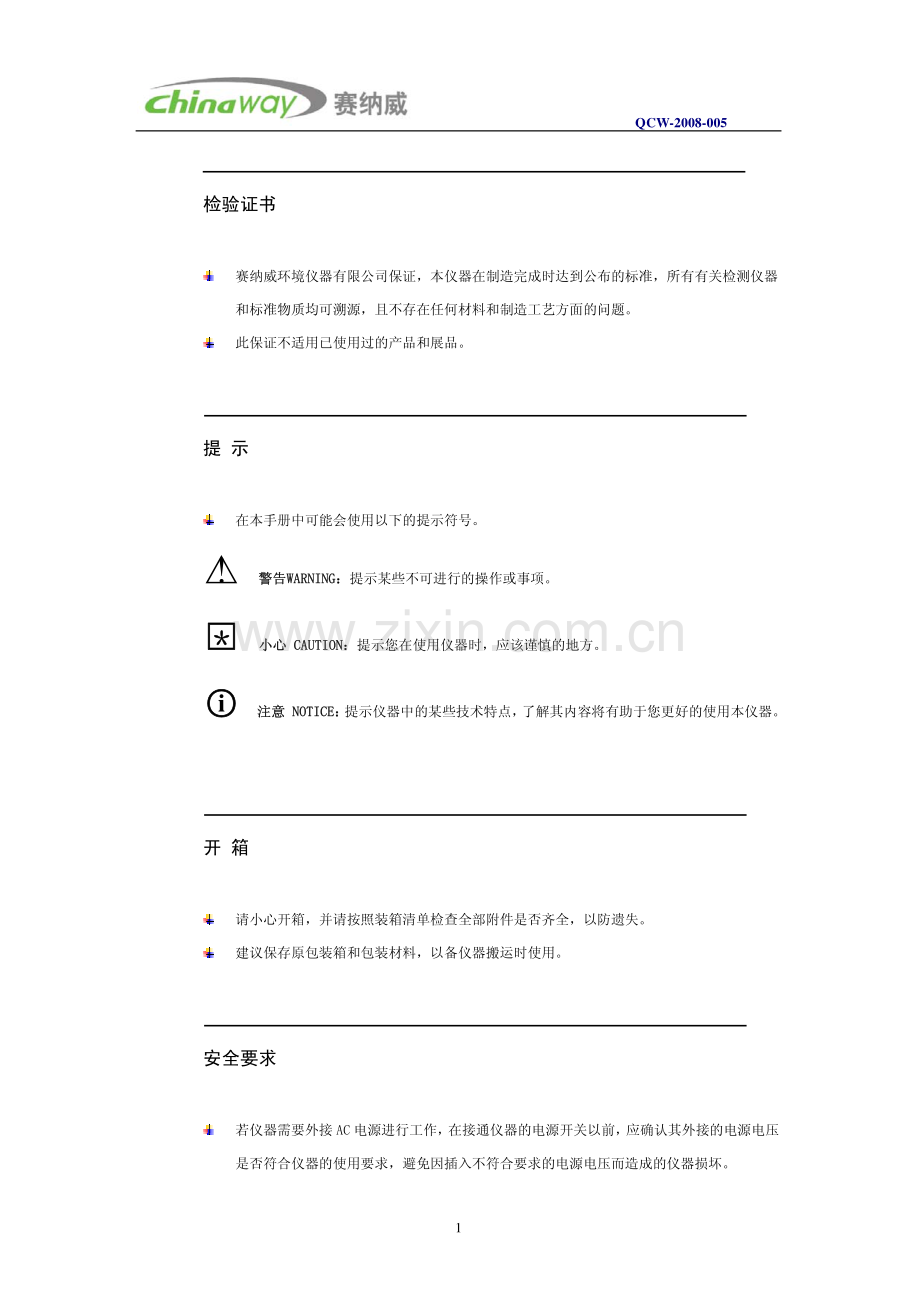

QCW-2008-005 1 检验证书 赛纳威环境仪器有限公司保证，本仪器在制造完成时达到公布的标准，所有有关检测仪器和标准物质均可溯源，且不存在任何材料和制造工艺方面的问题。此保证不适用已使用过的产品和展品。提 示 在本手册中可能会使用以下的提示符号。!警告WARNING：警告WARNING：提示某些不可进行的操作或事项。小心 CAUTION：小心 CAUTION：提示您在使用仪器时，应该谨慎的地方。i 注意 NOTICE：注意 NOTICE：提示仪器中的某些技术特点，了解其内容将有助于您更好的使用本仪器。开 箱 请小心开箱，并请按照装箱清单检查全部附件是否齐全，以防遗失。建议保存原包装箱和包装材料，以备仪器搬运时使用。安全要求 若仪器需要外接 AC 电源进行工作，在接通仪器的电源开关以前，应确认其外接的电源电压是否符合仪器的使用要求，避免因插入不符合要求的电源电压而造成的仪器损坏。QCW-2008-005 2!警告：警告：由于系统设备和仪器内部有多处电路接头，触及它们有可能造成人身伤害或仪器的损坏，所以只有经过专业维修培训的人员才能去掉仪器的外壳维护仪器。环境要求 本仪器只能对大气中的甲醛含量进行测量。为了避免可能发生的事故对仪器造成的损害，请不要在下述环境中使用仪器。在富含可燃、可爆、易燃、易爆的气体环境下 在含有易腐蚀性、放射性气体的环境下 在含有大量雾气、水气、粒子的环境下 环境条件超过了仪器所规定的温度和湿度范围 技术支持和服务 用户购买仪器后的一年之内，提出的非功能性软件更改，本公司免费为其编制和升级。一年之后的软件更改和维护，被视为有偿服务，只收取编制人员的人工费和出差费用。对用户的特殊应用，赛纳威环境仪器公司还提供技术支持，为这些应用的自动测试编制特殊的应用软件(只收取很少的费用)。此外应用工程师还可以随时解答操作者的问题或软件使用方面的技术支持。QCW-2008-005 3目 录 目 录 产 品 概 述产 品 概 述.4 1.1 开箱验收.4 1.2 主要技术指标.5 1.3 功能特点.5 操 作 指 南操 作 指 南.6 2.1 界面信息.6 2.1.1 前面板.6 2.1.2 底面板.7 2.2 控制面板.7 2.3 工作页面.8 2.3.1 测量页面.8 2.3.2 浏览页面.9 2.3.3 设置页面.10 2.3.4 标定页面.11 随机附件的安装使用随机附件的安装使用.13 附录附录.14 保修条款保修条款.15 赛纳威产品保修卡赛纳威产品保修卡.16 QCW-2008-005 4 1 1 产 品 概 述 CW-HFX105 手持甲醛测试仪是深圳市赛纳威环境仪器有限公司开发和制造的一种新型甲醛直读式定量测定分析仪器，它可广泛应用于家俱、地板、壁纸、涂料、园艺、室内装饰与整修、染料、造纸、制药、医疗、食品、防腐、消毒、化肥、树脂、粘合剂和农药、原料、样品、工艺过程及养殖厂、垃圾处理厂、烫发场所、生产车间和生活场所中甲醛的定量测定。仪器由先进的电化学传感器,采样泵和微处理器构成，可直接实时测量和在带背光的液晶屏上显示被测样品中甲醛的百分比或 ppm 浓度含量，自带外置高精度数字式温湿度传感器显示和补偿提高测试精度，数据可通过 USB 下载。1.1 开箱验收 在初次收到该测试仪器的时候，请按照如下所述的步骤进行验收检查。从包装箱中取出仪器，查看装运期间是否发生损伤从包装箱中取出仪器，查看装运期间是否发生损伤 小心打开包装箱后，查看包装箱和包装材料。如果一切完好，最好保留原包装材料，以便将来使用；如果包装材料损坏，说明仪器在装运过程中受到了外力的冲击，最好维持原状并通知货运公司，以便货运公司查看。然后按照说明书的操作规程进行操作检查，根据仪器损伤的情况向货运公司或承运人提出赔偿要求，同时通知深圳赛纳威环境仪器有限公司或其授权代理商以安排检修。检查所有随机附件和资料检查所有随机附件和资料 根据我们签订的销售合同或协议，检查随机附件和资料。如果随机附件和资料不完整，请与赛纳威环境仪器有限公司或其授权代理商联系，并同时出具随机的包装发货清单和我们的装箱清单，我们将根据实际情况，在最短的时间内为您服务。QCW-2008-005 51.2 主要技术指标 检测气体：空气中的甲醛 检测范围：0 5ppm 响应时间：T9050 秒 分辨率：0.01ppm 数据存储量：500 组（用户可特殊定制更大存储量）接 口：USB 通讯速率：USB12Mbps 电 源：电源适配器：AC100240V to DC5V/1A（内置 Li-ion 锂离子电池：3.7V/900mAh）电池工作时间：连续测试时间约为 3 小时（Li-ion 电池）外形尺寸：80（W）150（H）36（D）mm 总重量：约 200g 环境条件：工作环境：545,90%RH 储藏环境：2050,90%RH 标准附件：AC 适配器，USB 数据线，应用软件安装光盘（内含使用手册）选配件：温湿度传感器 1.3 功能特点 大量程检测范围 快速响应 不需要安装检测药片即可实时检测 超大的数据存储量 USB 接口高速数据传输 无需预热时间 自动背光显示 用户自校准 温湿度传感器为仪器可选设备，用户可根据需要选择温湿度传感器测量当前的温度和湿度 内置锂离子聚合物电池可连续工作达 3 小时以上 QCW-2008-005 6 2 2 操 作 指 南 2.1 界面信息 2.1.1 前面板 2.1.1 前面板 温湿度传感器接口温湿度传感器接口 空气进气口空气进气口 显示屏显示屏 电源开关电源开关 控制面板控制面板 图 1 仪器前面板 图 1 仪器前面板 空气进气口：采集被测空气。仪器在工作时，应保证其畅通 显示屏：直接显示数据，了解仪器的工作状态 控制面板：设定、控制仪器的工作状态，详细内容见“控制面板”温湿度传感器接口：接温湿度传感器 电源开关：开启和关闭仪器 QCW-2008-005 72.1.2 底面板 2.1.2 底面板 充电指示灯充电指示灯 USB 电源接口电源接口 图 2 仪器底面板 图 2 仪器底面板 USB 接口：计算机通讯接口 电源接口（DC:5V/1A）：电源插口，用于连接直流电源 充电指示灯：仪器在充电状态时，灯显红色；仪器充电满，灯显绿色 2.2 控制面板 用户可操作接口,即控制面板，由“”、“RUN/STOP”（启动/停止）、“ENTER”（确定）、“BACK”（返回）、“”、“”共六个键组成。图 3 操作键 图 3 操作键 QCW-2008-005 8 电源键“”：长按此键约两秒钟时间开机。开机后，长按此键两秒钟仪器将关机。当仪器 8 分钟没有进行操作或测量时，仪器将自动关机；“RUN/STOP”键：用于启动和停止测量；“”、“”键：上下移动光标选择相应的页面或者选项；“ENTER”键：确认当前的操作或修改的参数；“BACK”键：返回到上一菜单；*各键具体有效使用范围，详见工作页面 各键具体有效使用范围，详见工作页面 2.3 工作页面 2.3.1 测量页面 2.3.1 测量页面 仪器开机后，将自动进入测量页面。如图 4 所示：Measuring HCHO:0.00 ppm 2007-09-06 08:47:25 Temp:22 RH:80%图 4 测量页面图 4 测量页面 此界面显示测量时 HCHO 的 ppm 浓度值，当前日期，时间，以及当前环境下的温度、湿度。按下 RUN/STOP 键，传感器开始工作，并测量当前环境下的甲醛值。在测量的过程中，按下ENTER 键即可存储当前测量的数据。当再次按下 RUN/STOP 键时，测量停止。电量显示（）：显示当前的电量，一格 25%、二格 50%、三格 75%、四格 100%。当电池电量为空时表示电量太低，同时发出电池电量低的警告声音，这时应该立即充电。报警几秒后，仪器将自动关机。湿度及温度：当前测量环境下的相对湿度及温度。时间：显示当前的日期和时间，显示格式为年/月/日，小时/分/秒。背光显示：在仪器测量过程中背光会自动关闭，停止测量后恢复背光显示。QCW-2008-005 9在测量页面，有效的按键操作说明如下：在测量页面，有效的按键操作说明如下：“”键：在未启动测量时，长按此键打开或关闭仪器；“RUN/STOP”：按此键启动测量，在测量进行时再按此键停止测量；“ENTER”键：在测量过程中，按此键保存测量的数据；“”、“”：在未进行测量时，按此两键可以切换测量页面、浏览页面、设置页面、和标定页面；“BACK”键：在未启动测量时，可切换当前显示的测量单位：ppm或mg/m3；2.3.2 浏览页面 2.3.2 浏览页面 在测量页面按“”键、或按“”都可以查看到浏览页面，如图 5 所示：Browsing ppm Temp:RH:%图 5 浏览页面 在浏览页面，有效的按键操作说明如下：图 5 浏览页面 在浏览页面，有效的按键操作说明如下：“BACK”键：此键只有在进入浏览记录后才有效；“”键：在此页面，按该键进入设置页面；“”键：在此页面，按该键返回测量页面；“ENTER”键：按此键进入浏览记录页面，并且显示的是最后一次测量的记录。如图 6 所示：Browsing 008/008 0.16 ppm2007-09-06 08:47:25 Temp:23 RH:76%图 6 浏览记录 在进入浏览页面后，有效的按键操作说明如下：图 6 浏览记录 在进入浏览页面后，有效的按键操作说明如下：“BACK”键：返回到浏览页面；“”键：浏览下一组记录，如果当前记录是最后一组记录，则自动进入第一组测量记录；“”键：浏览上一组记录，如果当前记录是第一组记录，则自动进入最后一组测量记录；QCW-2008-005 10“ENTER”键：按此键进入删除页面，如图 7：Browsing 002/002 0.16 ppm 2007-09-06 08:47:25 Temp:23 RH:76%图 7 删除数据 在进入删除页面后，有效的按键操作说明如下：图 7 删除数据 在进入删除页面后，有效的按键操作说明如下：“BACK”键：返回到浏览的记录页面；“”键和“”键：在“Delete one”和“Delete all”之间进行选择；“ENTER”键：删除已经选择的数据（当前数据或所有数据）；2.3.3 设置页面 2.3.3 设置页面 仪器开机后，按“”键、或按“”都可以查看到设置界面。如图 8 图 8 设置页面 置页面，有效的图 8 设置页面 置页面，有效的所示：Setting Date 2007-09-06 Time 08:47:25 Alarm OFF 在设按键操作说明如下：在设按键操作说明如下：“BACK”键：此键只有在进入设置页面后才有效；“”键：在此页面，按该键进入标定页面；“”键：在此页面，按该键进入浏览页面；“ENTER”：按此键进入参数设置页面，默认的是系统时间参数，界面如下：Setting Date 2007-09-06 Time 08:37:25 Alarm OFF Delete one/all 图 9 参数设置界面 图 9 参数设置界面 QCW-2008-005 11在进入参数设置页面后，有效的按键操作说明如下：在进入参数设置页面后，有效的按键操作说明如下：“BACK”键：退出修改并返回到设置界面；“”键和“”键：选择用户需要修改的参数项，被选中的参数显示黑色；“ENTER”键：确认被选中的参数项；当用户确认了要修改的参数后，停留在该参数上的光标会闪烁，提示用户修改其参数，具体方法说明如下：?“”键和“”键：修改参数值；?“BACK”键：退出修改并返回到上一界面；?“ENTER”键：确认已修改的参数值，系统自动保存修改后的值。说明：在参数设置页面，其它参数的修改方法和上面修改方法类似。报警设置：报警设置：用户可根据需要，在09.99ppm 之间按0.01ppm 的步长任意设定报警级别。当被测空气中的甲醛浓度超过设置的报警级别时，仪器会发出警告的报警声音，以提醒用户。2.3.4 标定页面 2.3.4 标定页面 仪器开机后，按“”键、或按“”键都可以查看到标定页面，如图 10 所示：Calibration X Y K B 0.00 1.00 0000 0680+0208+0000 图 10 标定页面 在标定页面，有效的按键操作说明如下：图 10 标定页面 在标定页面，有效的按键操作说明如下：“BACK”键：此键只有在进入标定页面后才有效；“”键：在此页面，按该键进入测量页面；“”键：在此页面，按该键进入设置页面；“ENTER”键：按此键进入标定页面，光标以箭头的形式指向第一行。如图 11；在标定页面的表格中，各参数的具体含义如下：在标定页面的表格中，各参数的具体含义如下：X：表示某种浓度的甲醛气体（单位：ppm）；Y：表示在 X 浓度下，传感器感应的电压值（单位：mV）；K：表示标定系数；B：表示标定系数；QCW-2008-005 12 标定方法：以 0ppm 和任意已知浓度的甲醛液体（例如 1ppm）作为标定的标准液体。a：在标定前准备好以上两种标准浓度的甲醛液体，各占量杯的 1/3，并用盖子密闭。等过一段时间（约 10 分钟），让量杯中的气体达到饱和，就可以认为该气体具有和液体相同的浓度值。为下面的标定做好准备。b：如果仪器使用的是 5ppm 量程的传感器，那么 K 值默认为 208，B 值为 0。c：在标定页面，按 ENTER 键，光标指向第一行。此时，将甲醛测试仪的进气口，用软管连接到 0ppm 标准气体中，然后按 RUN/STOP 键进行测试。同时，该浓度对应的电压 Y 值（单位 mV）也显示在相应的位置上。并且，屏幕的右下角有个未校准的浓度值供标定者参考。待测量的读数稳定后，按 RUN/STOP 键停止测试。d：将测试仪的吸气管放入到第二种标准气体中。e：按“”键将光标从第一行移动到第二行，按 ENTER 键，进入 X 值的调整，将其设置为已经准备好的甲醛浓度值（例如 1ppm），按 ENTER 键确认。f：按 BACK 键将光标返回到第二行位置，按 RUN/STOP 键进行测试。此时，该浓度对应的电压 Y 值（单位 mV）就显示在相应的位置上。同样，屏幕的右下角也有个未校准的浓度值供标定者参考，待测量的读数稳定后，按 RUN/STOP 键停止测试。g：当以上两种标准气体测试完成后，按“”键，将光标移动到第一行的 X 处，长按ENTER 键约 2 秒钟，系统将自动算出标定后的 K、B 值。以上就是甲醛测试仪的标定过程，如标定不准确还可以进行再次标定，方法同上。如果标定的结果不准确，需要将仪器恢复到出厂时的设置，只需将光标移至 RESET处，按 ENTER 键，即可恢复出厂时默认的 K，B 值。Calibration X Y K B 0.00 1.00 0000 0680+0208+0000 Reset 0.13 ppm 图 11 标定页面（1）图 11 标定页面（1）QCW-2008-005 13 3 3 随机附件的安装使用 AC 适配器：输入 100240V，5060Hz 交流电，输出 DC5V/1A 直流电，与底面板的 POWER口相接，实现给 Li-ion 电池充电。小心：小心：为了避免极性错误而导致危险，请务必使用随机配套 AC 适配器。本仪器所用充电电池为 Li-ion 电池，建议您在电力用完后再进行充电。在充电或使用过程中，若发现仪器的机壳过热，请立即停止使用，并与供货商取得联系。i注意：注意：在使用 AC 适配器对电池充电过程中，为确保测量结果的准确性，请不要在充电的同时进行测量。建议您在正常测量的过程中，使用仪器内部的电池进行供电。严格按照本手册的要求来使用该仪器。QCW-2008-005 14 附录 仪器的使用注意事项和简易故障排除 附录 仪器的使用注意事项和简易故障排除 使用注意事项：使用注意事项：初次使用本仪器进行测量时，请将采样口的塑料帽取出，保证进气口的通畅。在测量的过程中，注意以下几点，能提高测量的准确性和有效性：1、仪器工作时尽可能用随机的电池供电；2、仪器测量时电池的电量充足；3、仪器测量时要避免人为因素的影响；本仪器采用锂电池供电，在进行充电时，请使用配套的电源适配器。i 特别注意：特别注意：如果使用非本仪器配套的其它充电器，有可能损坏本仪器。简易故障排除：简易故障排除：如果仪器不能开机，可能是电池没电的原因。请使用随机的 AC 适配器对仪器进行充电，然后再开机。如果故障仍然没有排除，请打开仪器的电池后盖，检查电池有无鼓涨等异常情况。特别注意：电池的放置有正、负区分，请注意电池触点的所在位置，与电池对应。在进行充电的过程中，指示灯亮红色，充满后亮绿色。如果有异常出现，指示灯亮红色，并闪烁。这时，请检查电源适配器是否是本仪器配套的，输出电压是否为 DC5V，如果不是，请更换。QCW-2008-005 15保修条款保修条款 保 修 仪器硬件设备（不包括其它供应商的仪器设备）售出后保修一年，保修期从销售之日算起。保修时，本公司负责必要的调校或检验工作。经核准检验合格后才装箱，发还给用户。用户的职责是：按照说明书来使用仪器，若需要维修，就把它送往本公司或协商后在使用现场解决。在保修期内，一切非人为使用不当造成的故障，当由我公司免费维修。用户支付将产品退回至维修部门的运费和保险费，而赛纳威环境仪器有限公司支付将维修好的产品交付给用户的运费和保险费。保修只限于本仪器硬件设备，不涉及因使用不当而导致其它设备、人身及财产的损失。保修限制 对于不正确的使用或不充分的维护（包括用户附加的软件或接口），用户自行拆机，本公司将不予保修。在保修期内，校验、维修服务、咨询是免费的。保修期后将收取适当的材料及人工成本费用。下列各项不属保修范围：下列各项不属保修范围：由于外接非系统设备所要求额定电压值的交流或直流电源，形成过度线路电压而造成系统设备的损坏。由于机械外力（撞击、跌落等）造成面板、显示屏、开关、装置及机壳的变形损坏并涉及到内部器件和组件的故障。擅自拆开仪器设备所造成的损坏。其他供应商制造的独立仪器附件和用户需额外付款订购的选项。由于仪器工作于系统环境技术规范之外的状态下而造成的损坏。用户自行修改系统软件造成仪器不能正常运行。用户未到指定的授权机构进行校准、维修所造成仪器不能正常运行。QCW-2008-005 16赛纳威产品保修卡 联系方式联系方式 技术支持热线：075586147878 公司地址：深圳市高新区南区科苑南路留学生创业大厦 607 室#607,Oversea Student Venture Building,South Keyuan Road,Hightech Zone(South),Shenzhen,Guangdong,China 邮编：518057 电话：[phone] 传真：[phone] 用户信息登记保存用户信息登记保存 产 品 名 称 产 品 型 号 产品序列号 购 买 日 期 销售单位名称 地 址 电 话 维修单位名称 地 址 电 话 QCW-2008-005 17 请寄回下表到:深圳市高新区南科苑南路留学生创业大厦 607 室深圳市赛纳威环境仪器有限公司(邮编：518057)用户反馈保修登记表用户反馈保修登记表 公司：联系人：性别：部门：身份证：通讯地址：省 市 邮政编码：电话：传真：E-mail（电子邮件）：产品型号：产品序列号 购买日期：购买地点：赛纳威偶尔发布的有关产品、服务或技术支持的信息，其中可能包括新产品的资讯、优惠和市场调查。赛纳威可以将这些信息通过以下哪些方式传递给您？请您选择：请您选择：E-mail 地址 通信地址 电话 手机短信
