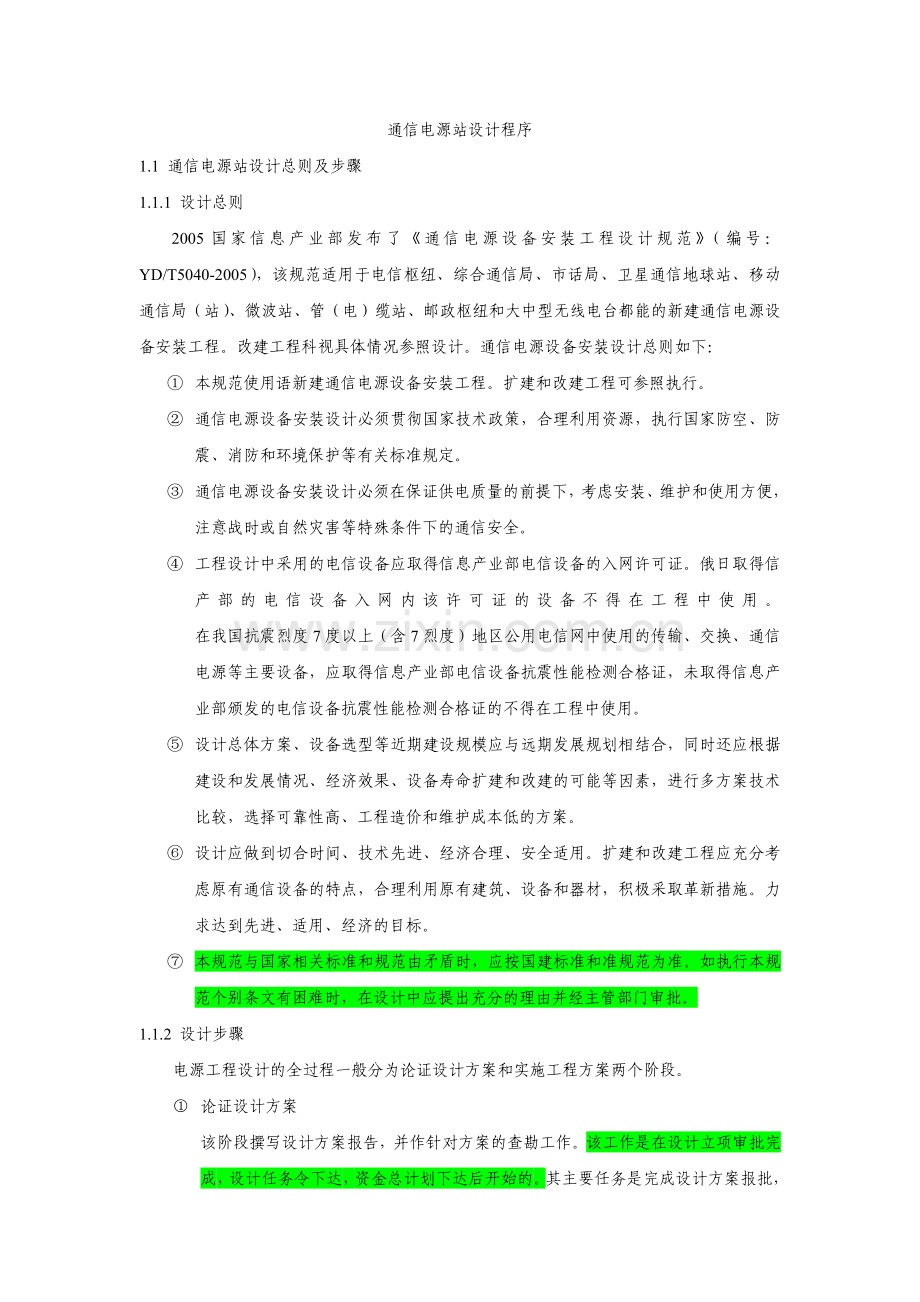

通信电源站设计程序
1.1 通信电源站设计总则及步骤
1.1.1 设计总则
2005国家信息产业部发布了《通信电源设备安装工程设计规范》（编号：YD/T5040-2005），该规范适用于电信枢纽、综合通信局、市话局、卫星通信地球站、移动通信局（站）、微波站、管（电）缆站、邮政枢纽和大中型无线电台都能的新建通信电源设备安装工程。改建工程科视具体情况参照设计。通信电源设备安装设计总则如下：
① 本规范使用语新建通信电源设备安装工程。扩建和改建工程可参照执行。
② 通信电源设备安装设计必须贯彻国家技术政策，合理利用资源，执行国家防空、防震、消防和环境保护等有关标准规定。
③ 通信电源设备安装设计必须在保证供电质量的前提下，考虑安装、维护和使用方便，注意战时或自然灾害等特殊条件下的通信安全。
④ 工程设计中采用的电信设备应取得信息产业部电信设备的入网许可证。俄日取得信产部的电信设备入网内该许可证的设备不得在工程中使用。
在我国抗震烈度7度以上（含7烈度）地区公用电信网中使用的传输、交换、通信电源等主要设备，应取得信息产业部电信设备抗震性能检测合格证，未取得信息产业部颁发的电信设备抗震性能检测合格证的不得在工程中使用。
⑤ 设计总体方案、设备选型等近期建设规模应与远期发展规划相结合，同时还应根据建设和发展情况、经济效果、设备寿命扩建和改建的可能等因素，进行多方案技术比较，选择可靠性高、工程造价和维护成本低的方案。
⑥ 设计应做到切合时间、技术先进、经济合理、安全适用。扩建和改建工程应充分考虑原有通信设备的特点，合理利用原有建筑、设备和器材，积极采取革新措施。力求达到先进、适用、经济的目标。
⑦ 本规范与国家相关标准和规范由矛盾时，应按国建标准和准规范为准。如执行本规范个别条文有困难时，在设计中应提出充分的理由并经主管部门审批。
1.1.2 设计步骤
电源工程设计的全过程一般分为论证设计方案和实施工程方案两个阶段。
① 论证设计方案

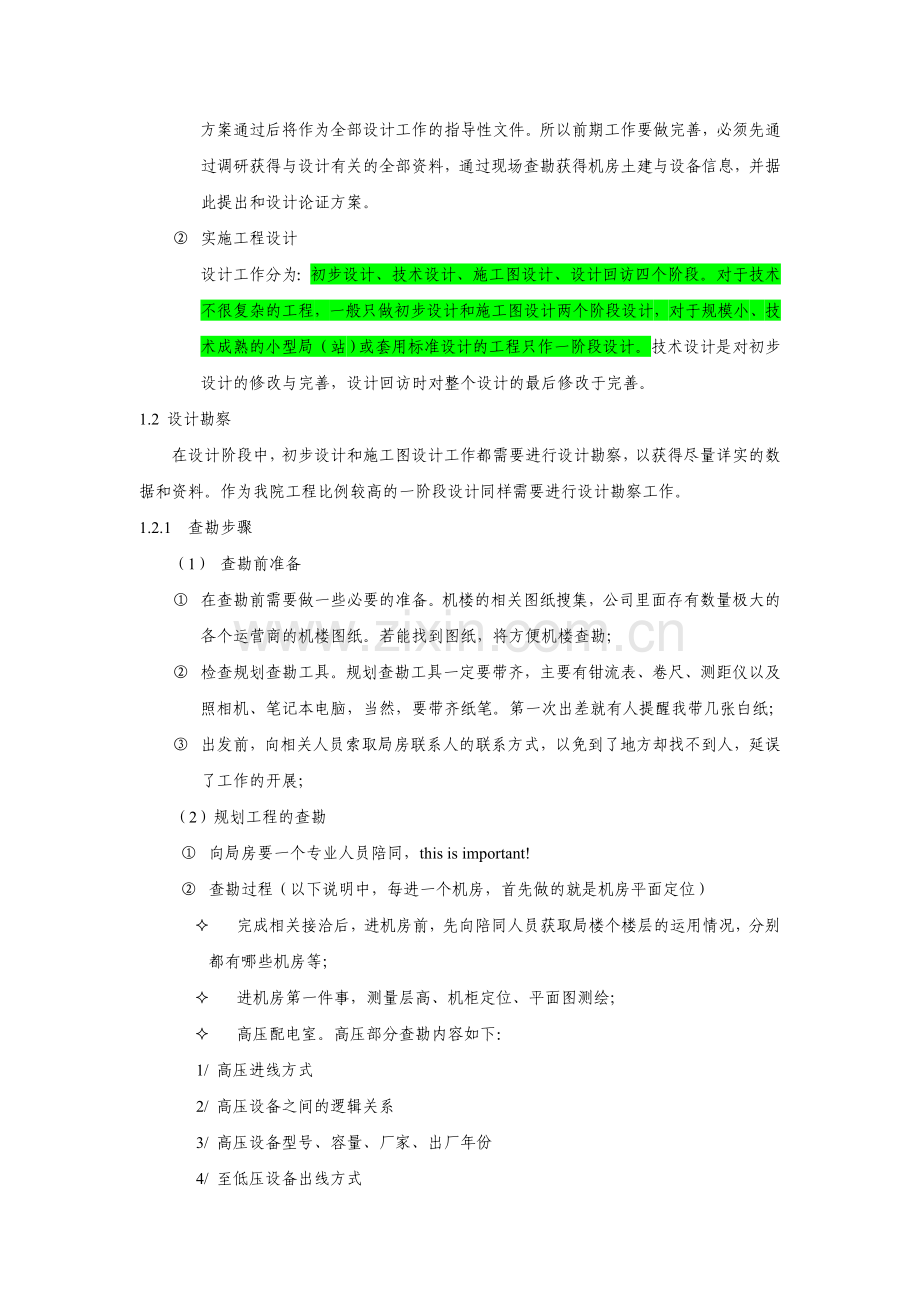

该阶段撰写设计方案报告，并作针对方案的查勘工作。该工作是在设计立项审批完成，设计任务令下达，资金总计划下达后开始的。其主要任务是完成设计方案报批，方案通过后将作为全部设计工作的指导性文件。所以前期工作要做完善，必须先通过调研获得与设计有关的全部资料，通过现场查勘获得机房土建与设备信息，并据此提出和设计论证方案。
② 实施工程设计
设计工作分为：初步设计、技术设计、施工图设计、设计回访四个阶段。对于技术不很复杂的工程，一般只做初步设计和施工图设计两个阶段设计，对于规模小、技术成熟的小型局（站）或套用标准设计的工程只作一阶段设计。技术设计是对初步设计的修改与完善，设计回访时对整个设计的最后修改于完善。
1.2 设计勘察
在设计阶段中，初步设计和施工图设计工作都需要进行设计勘察，以获得尽量详实的数据和资料。作为我院工程比例较高的一阶段设计同样需要进行设计勘察工作。
1.2.1 查勘步骤
（1） 查勘前准备
① 在查勘前需要做一些必要的准备。机楼的相关图纸搜集，公司里面存有数量极大的各个运营商的机楼图纸。若能找到图纸，将方便机楼查勘；
② 检查规划查勘工具。规划查勘工具一定要带齐，主要有钳流表、卷尺、测距仪以及照相机、笔记本电脑，当然，要带齐纸笔。第一次出差就有人提醒我带几张白纸；
③ 出发前，向相关人员索取局房联系人的联系方式，以免到了地方却找不到人，延误了工作的开展；
（2）规划工程的查勘
① 向局房要一个专业人员陪同，this is important!
② 查勘过程（以下说明中，每进一个机房，首先做的就是机房平面定位）
² 完成相关接洽后，进机房前，先向陪同人员获取局楼个楼层的运用情况，分别都有哪些机房等；
² 进机房第一件事，测量层高、机柜定位、平面图测绘；
² 高压配电室。高压部分查勘内容如下：
1/ 高压进线方式
2/ 高压设备之间的逻辑关系
3/ 高压设备型号、容量、厂家、出厂年份
4/ 至低压设备出线方式
5/ 现有负载电流；
² 低压配电室。低压部分查勘内容如下：
1/ 低压设备进出线方式
2/ 低压设备之间的逻辑关系
3/ 低压设备的型号、容量、厂家、出厂年份
4/ 详细记录每一个出线柜的每一个空开（或断路器）的容量、现有负荷、负载名称，务必认真详细的记录。
另外，如果局房允许，向局方取历史监控记录，以取得用电峰值；
² 油机房查勘内容如下：
1/ 油机数量、型号、容量、机组空间定位、投产日期；
2/ 出风口的位置、朝向、降噪措施的执行、有无防洪垫高；
3/ 油机组与低压室的走线路由、线经、启动电池状况；
4/ 储油室的位置确定、了解现有油量；
² 变压器室查勘内容如下：
1/ 变压器数量、型号、容量、类型、工作方式、冷却方式（自然冷却、风冷）；
2/ 变压器空间定位；
3/ 与高低压设备连接方式、线缆路由及线径；
4/ 变压器投入使用时间；
² 局内的电力电池室查勘内容如下：
1/ 首先要做的还是机房平面图的确定
2/确定各个交流、直流系统的基本信息（设备的型号、容量、厂家、出厂年份）
3/交流系统的每个空开的容量、现有负荷、负荷去向（是否有分支）、现有负荷；
4/直流系统的设备容量、型号、交流电来源、现有整流模块数量及已用模块数量、模块型号及容量、对应直流屏型号与容量、对应直流屏的每个熔断器负载大小和负载名称（确认是否有分支）以及总负载大小、配套蓄电池的容量、厂家以及防震方式（摆放方式，如单层双列）、是否有加固措施；
5/UPS系统。UPS的交流进线屏、UPS主机、UPS并机输出屏、UPS配套电池、UPS输出屏每个负载的名称和负载大小、UPS系统现有负荷以及的历史最大负荷。
² 各个通信机房查勘内容如下：
1/ 确认各个通信机房现有设备数量、区分用电量（机房中有些设备耗电量是很小的,可区分出主要用电设备）、
2/ 找出各个机房中的交直流分配屏，记录分配屏的型号、容量、剩余空开或熔断器数量及容量、现有总电流、并确认用电去向，有时间的话用钳流表测量每个负荷的电流大小；
3/ 记录机房内空调数量及制冷量，确认空调用电来源；
4/ 若是监控机房等设有计算机监控终端的，记录现有计算机终端数及剩余空间可扩容数、确认此类设备用电来源（直流逆变？UPS交流电？市电？）；
5/ 询问局方相关人员本通信机房未来规划，后期规划设计将根据此局方工作人员的规划做针对的规划；
² 空调系统
1/ 向局方了解局内的空调系统，是否有中央空调及其用电量；
2/ 在局方人员的帮助下，确认局内所有的分体空调数量以及各分体空调的制冷量大小；
3/ 通过局内历史监控记录查询空调用电峰值
² 局内零星用电
1/ 向局方相关人员了解局内诸如消防风机、室外广告牌等相对特殊的负载；
a) 查勘资料整理
² 整理出相关数据，按照电源系统分别整理；
1/ 高压设备；
2/ 低压设备；
3/ 变压器及油机；
4/ 电力室直流系统、交流系统、UPS系统，务必做到每个配电柜、每个负载都清楚其大小及去向；
5/ 机房内电源相关设备
6/ 机房设备摆放、取电来源
7/ 空调分布及数量
8/ 非生产楼层划分
9/ 相关专业人员联系方式
² 根据资料绘制相关图纸
1/ 全局电源系统图（分为规划前、规划后）
2/ 各机房平面图（分为规划前、规划后）
3/ 根据局方工作人员的介绍以及机房现有剩余空间，在图纸上确定未来扩容的位置；
