越冬维护.docx

越冬维护施工方案

编制人：
审核人：
审批人：

2013年11月27日

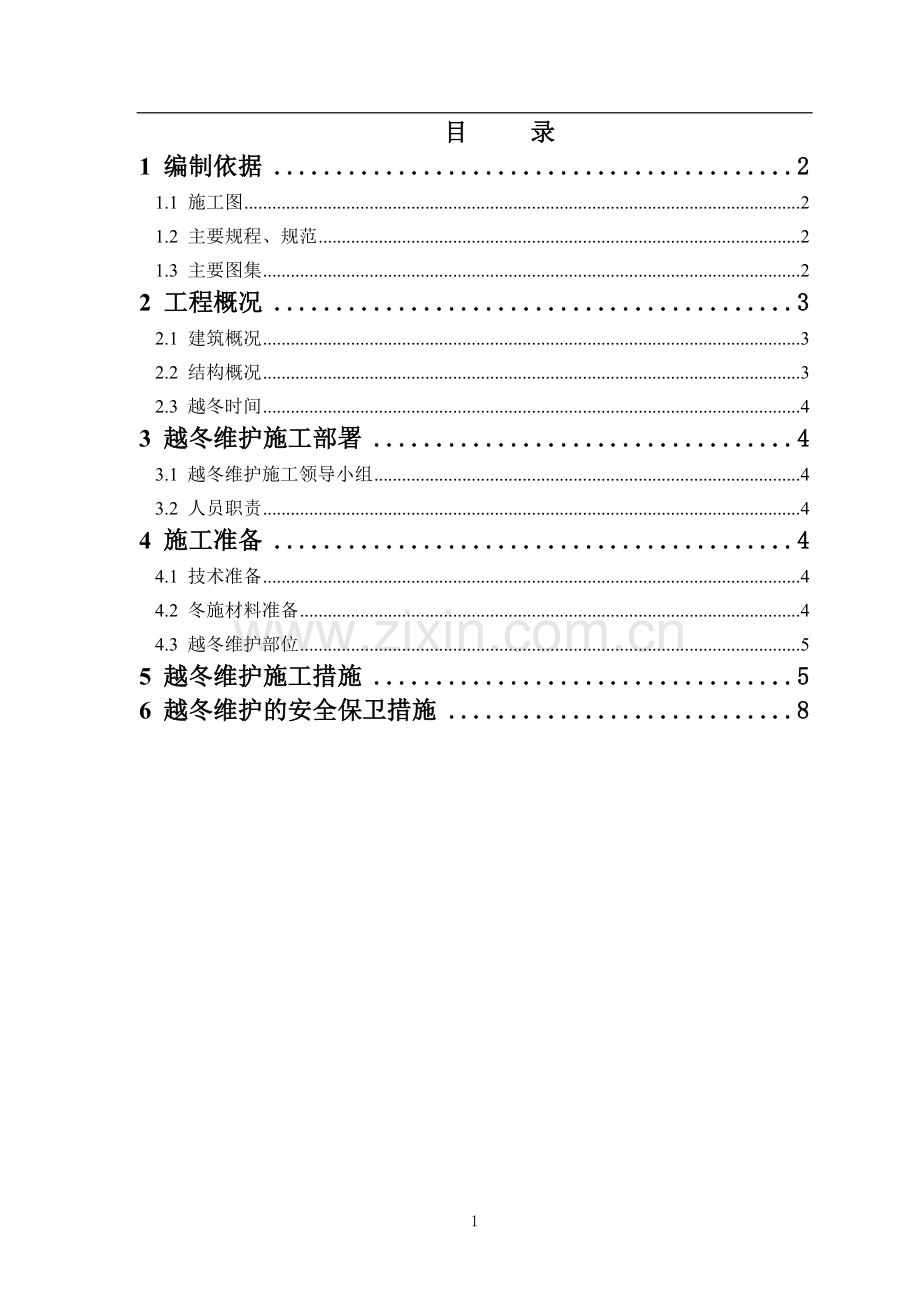

目 录
1 编制依据 2
1.1 施工图 2
1.2 主要规程、规范 2
1.3 主要图集 2
2 工程概况 3
2.1 建筑概况 3
2.2 结构概况 3
2.3 越冬时间 4
3 越冬维护施工部署 4
3.1 越冬维护施工领导小组 4
3.2 人员职责 4
4 施工准备 4
4.1 技术准备 4
4.2 冬施材料准备 4
4.3 越冬维护部位 5
5 越冬维护施工措施 5
6 越冬维护的安全保卫措施 8

6

1 编制依据
1.1 施工图
序 号
图纸类别
图纸编号
出图日期
1
建筑施工图
1#楼J（施）-01~ J（施）-12
2013.10
2#楼J（施）-01~ J（施）-15
6#楼J（施）-01~ J（施）-15
9#楼J（施）-01~ J（施）-10
10#楼J（施）-01~ J（施）-10
17#楼J（施）-01~ J（施）-10
2
结构施工图
1#楼G（施）-01~ G（施）-12
2013.10
2#楼G（施）-01~ G（施）-13
6#楼G（施）-01~ G（施）-13
9#楼G（施）-01~ G（施）-13
10#楼G（施）-01~ G（施）-13
17#楼G（施）-01~ G（施）-07

1.2 主要规程、规范
类别
名称
编号
国家
建筑工程施工质量验收统一标准
GB50300-2001
建筑地基基础工程施工质量验收规范
GB50202-2002
混凝土结构工程施工质量验收规范
GB50204-2002(2011版)
建筑地面工程施工质量验收规范
GB50209-2002
行业
钢筋机械连接技术规程
JGJ107-2010
滚压直螺纹钢筋连接接头
JG163-2004
建筑工程越冬维护施工规程
JGJ/T 104-2011
混凝土防冻剂
JC475-2004
1.3 主要图集
类别
名称
编号
结构
建筑物抗震构造详图
11G329系列
钢筋混凝土结构施工图整体平面表示法制图规则和构造详图
G101系列
G101系列图集施工常见问题答疑图解
08G101-11
混凝土结构施工图钢筋排布规则与构造详图
G901系列
2 工程概况
2.1 建筑概况
序号
项目
内 容
1
建筑功能
商业及办公
2
建筑特点
均为框架低层结构、层高变化较大，独立柱基配合筏板基础，平屋面、坡屋面混合

3
建筑面积
总建筑面积（㎡）
11378
4
建筑层数
1#楼地上二层，地下一层、2#、6#、9#、10#地上三层地下一层、17#楼地上三层
5
建筑层高

地下部分层高（m）
3.6、1.8
地上部分层高（m）
首层
3.45、6.1
二层
3.30
三层
3.00
6
建筑高度
绝对标高（m）
118.7~119.45
室内外高差（m）
0.3-0.90
基底标高（m）
-4.3m~-2.48m
檐口高度（m）
10.5m~14.8m
建筑总高（m）
10.3m~15.35m

2.2 结构概况
序号
项目
内容
1
结构形式
基础结构形式
独立基础
主体结构形式
框架结构
屋盖结构形式
斜屋面、平屋面
2
砼强度等级
垫层
C15
框架柱
C30
梁板
C30
2
土质、水位
基底以上土质分层情况
粉质粘土层、细砂层
地下水位
113.39~114.44m
3
地基
持力层以下土质类别
耕土、粉质粘土、细砂、中砂、粗砂、粉质粘土
地基承载力
fKa=240Kpa
4
抗震等级
工程设防烈度
8度
抗震等级
四级

2.3 越冬时间
2.3.1 根据本工程情况，12月初正式完成结构封顶任务，因此从12月初开始正式进入越冬维护期，至2014年4月15日。
3 越冬维护施工部署
3.1 越冬维护施工领导小组
为加强对越冬维护施工的领导，切实保证越冬维护施工的工程质量，项目部特成立越冬维护施工领导小组，全面负责越冬维护的技术指导、材料保证、劳动力调配及现场监督落实等，以保证冬施顺利进行。
组 长：
副组长：
组 员：
人员职责
组长：全面领导、组织、协调冬期维护期间的一切事宜。
副组长：冬期维护方案的编制，指导、检查冬期维护措施的实施。
各工长：具体负责栋号冬期维护措施的落实。
资料员：冬维期间混凝土试件的送检，收集试验报告等。
电工：确保照明、采暖的正常用电，负责冬期维护期间施工现场的安全用电，测温。
其他组员：负责后勤保障工作及冬期维护设施的检查、保持等工作。
4 施工准备
4.1 技术准备
4.1.1 编制越冬维护专项施工方案，并报送监理工程师审批。
4.1.2 根据批准的越冬维护方案，进行越冬维护措施的技术、安全交底。
4.1.3 根据批准的越冬维护方案，编写冬期维护所需材料的材料计划。
4.2 材料准备
4.2.1 材料计划
序号
材料、器
具名称
规格型号
单位
用途
进场日期
1
草帘被

m2
混凝土保温
2013.11.26
2
彩条布

m2
封堵
2013.11.26
4
军大衣

套
取暖
2013.11.26
5
珍珠岩颗粒

M³
越冬维护
2013.11.26
6
电暖气

个
现场值班及现场办公室等保温
2013.11.26
4.3 越冬维护部位
4.3.1 依据图纸要求本工程所处位置基础冻深为2m，因本工程基础部分存在房心回填，因此经过测算1#楼基础底标高-4.2m，回填土深度2.35m；2#楼基础底标高-4.3m，回填土深度2.4m；6#楼基础底标高-3.0m，回填土深度1.1m，9#楼基础底标高-2.9m，回填至室外地平，10#楼基础底标高-3.5m，回填至室外地平，17#楼基础底标高-2.48m，回填至独立基础顶标高。根据寒冷地区土壤冻融程度来看，为保证砼结构不因土壤冻胀而被破坏，因此本工程6#楼、9#楼、10#楼、17#楼基础需要做保温处理。
4.3.2 主体结构部分：6#楼屋面层、9#楼坡屋面层、10#楼坡屋面层、17#楼坡屋面层。
4.3.3 施工现场临时用电线路及用电设备；
4.3.4 钢筋等原材料及半成品；

5 越冬维护施工措施
5.1 基础部分
5.1.1 基础采用袋装珍珠岩进行保温。
5.1.2 热工计算：
各种材料对土壤冻结影响系数β
保温材料
土壤种类
树叶
锯末
炉渣
珍珠岩
芦苇
草帘
密实土
粉质粘土
3.3
3.2
1.6
3.8
2.1
2.5
1.12

用保温材料对土壤保温防冻时，所需的保护层厚度按下列公式计算：
h = H/β
式中 h----土壤的保温防冻所需的保护层厚度（㎝）；
H----不保温时的土壤冻结深度（㎝）；（黑龙江地区为2 m）
β----各种材料对土壤冻结影响系数，按上表查询；
h = H/β=200/3.8=53 （㎝）
5.1.3 从基础边开始算起在架空层地面上满铺53cm厚袋装珍珠岩一袋压半袋。基础外扩50cm距离内满铺珍珠岩。如图

5.2 对6#、9#、10#、17#楼的屋顶层上铺一层塑料薄膜，在塑料薄膜上覆盖一层草帘被，草帘被上部铺设20cm厚珍珠岩。
5.3 对于本年度剩余钢材、周转料、模板统一堆放在1#楼北侧位置。
5.4 该工程停工时，由建设单位、施工单位和工程监理部门对已完工程停工前进行检查，并作好记录。
6 越冬维护的安全保卫措施
6.1 冬停后，拆除临时用电线路，切断电源，闸箱上锁，设专人看管，只留部分办公室、现场照明用电线路。
6.2 冬停后对脚手架等应由专业技工检查，保证在冬停期间不会因地基土质变化而发生意外危险，同时要求现场显著位置悬挂禁用标志。
6.3 将冬季不用临时房屋设施封闭，留用的值班室，门卫室内设火炉要事先上报项目，并做好通风，防火措施，经项目安全部检查验收合格后方准使用，并每天24小时，设专人看护，一定要做到人走火灭，对于用火、用电要实行严格管制，并对现场维护电工做好越冬维护安全技术交底工作。
6.4 现场四周设置围护墙做到现场全封闭，门卫室昼夜24小时有保安值班。
6.5 模板脚手板等必须堆放整齐，易燃物品有防火标志，并加强管理。
6.6 消防领导小组必须对各种消防器材、设施定期检查，使其灵敏有效。
6.7 冬停后，施工现场设置值班人员和值班表。
