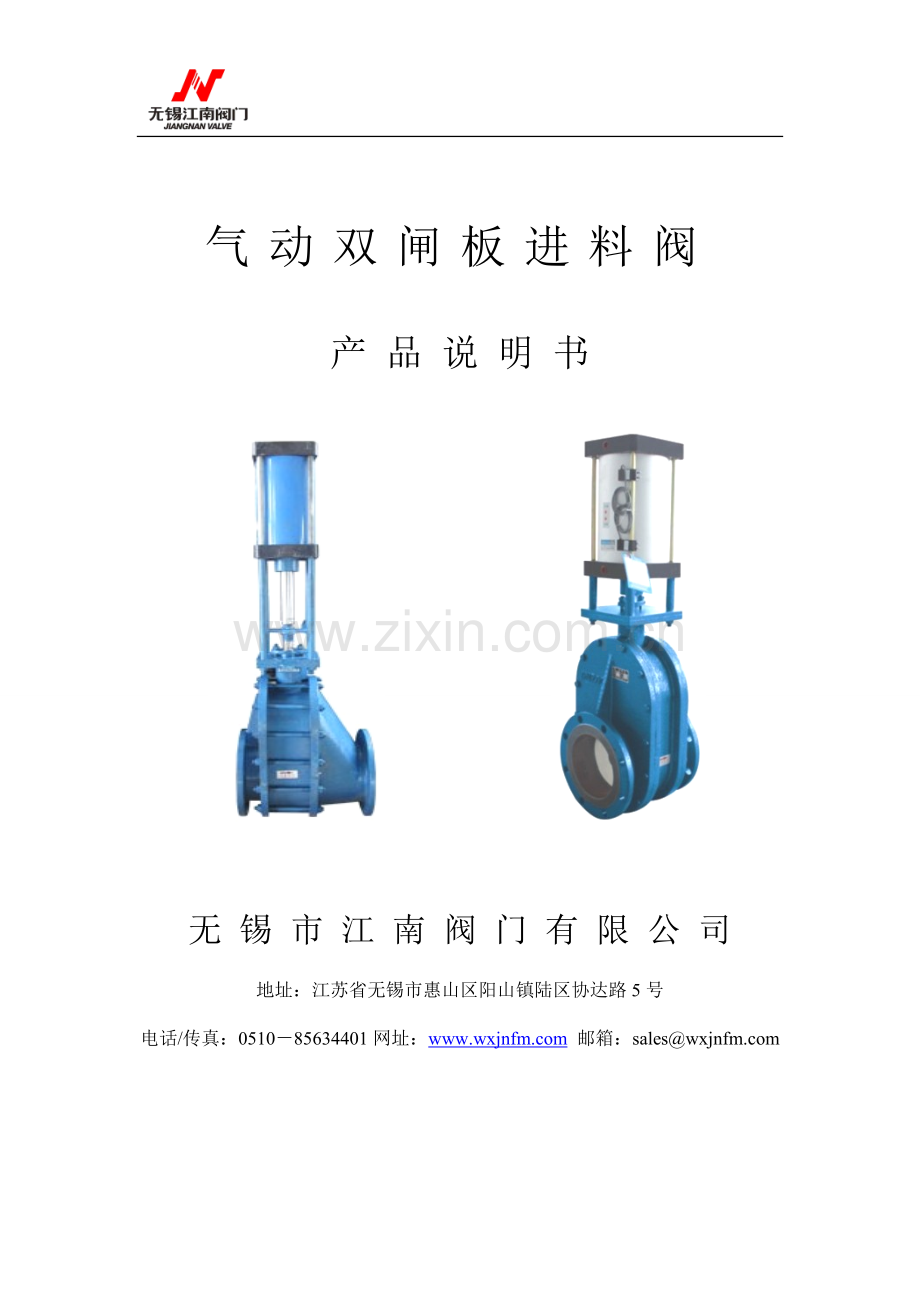

进料阀说明书.doc_第1页
第1页 / 共4页
进料阀说明书.doc_第2页
第2页 / 共4页
进料阀说明书.doc_第3页
第3页 / 共4页
进料阀说明书.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、 气动双闸板进料阀产 品 说 明 书 无 锡 市 江 南 阀 门 有 限 公 司地址:江苏省无锡市惠山区阳山镇陆区协达路5号电话/传真:051085634401网址: 邮箱:sales 气 动 双 闸 板 进 料 阀 本阀主要运用于火力发电企业的粉煤灰气力输送系统中,做仓泵进料阀、平衡阀、透气阀用,也可用灰库卸灰阀。本阀具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。 阀门型号编制方法说明 气动双闸板(陶瓷)进料阀Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10Cl 阀门类型代号:“Z”表示往复滑动闸阀l 传动形式代号:“6”表示气动l

2、 连接形式代号:“4”表示法兰式连接、“7”表示对夹式连接(我厂对夹式阀门自身也配有法兰,和法兰式连接一样)l 结构形式代号:“4”表示平行式双闸板l 密封面材料代号:“H”表示硬质合金密封、 “TC”表示陶瓷密封l 阀门公称压力:其数值是以“MPa”为单位的公称压力值的10或16倍l 阀体材料代号:“C”表示碳钢 工作原理 当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影

3、响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封,独特的下阀体斜面设计,保证阀门内腔不积灰。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。 技术参数l 公称通径:DN40DN350(也可根据客户需要定制) l 公称压力1.01.6MPal 气动执行器工作压力:0.30.6MPal 适用温度250(另有耐高温型最高可耐400高温)l 适用介质:粉煤灰、干粉尘、气体、水等l 适用范围:火力发电厂干灰系统、

4、仓泵进料输送等。 化工、冶金、造纸、制药等行业中散状物料输送系统。 各类有磨损的介质在管道上作启闭之用。 主要零部件名称及材质序号名称材料1、阀体WCB精密铸钢件2、阀座耐磨硬质合金或耐磨工业陶瓷3、阀杆2Cr13高频淬火处理4、中间体铸钢5、阀板耐磨硬质合金或耐磨工业陶瓷6、填料压盖铸钢7、填料耐磨氟橡胶密封组件8、弹簧1Cr18Ni9Ti9、垫片石棉橡胶板10、气缸 安装使用与维修保养注意事项 欢迎您选用本公司产品。为了延长使用寿命,提高工作效益,本阀门严禁气缸向下安装,在安装时尽量做到水平安装且斜口面向下。1、请置于干燥清洁的室内。长期存放后应先清洁后安装,并检查各螺栓是否有松动现象。2

5、、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。3、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道间预留的阀门安装距离应适当,法兰两边加垫片。安装应保证阀门工作、维修、更换上方便。4、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。5、装卸过程中,吊索不允许用于气缸及活塞杆上。 可能发生的故障及解决方法故障现象产生原因预防及解决方法阀门不动作或开关不到位1、气源压力不够增大气源压力2、气缸缸筒是否损坏检查缸筒是否失圆,如损坏更换缸筒3、电磁阀或行程开关信号故障检查或更换电磁阀、行程开关4、阀体与阀板间(

6、阀腔内)卡有污垢物、积灰清洗修整去除污垢延长空送时间5、密封圈压得过紧或歪斜调整填料压盖上的调节螺母,在阀杆上添加润滑油填料处渗漏1、填料未压紧旋紧填料压盖上的调节螺母2、填料磨损更换填料(同时请检查阀杆是否磨损)阀体与中间体间渗漏1、阀体上螺母未旋紧或松紧不匀调整螺母2、垫片损坏或有污物更换垫片,去除污垢密封面渗漏1、阀板关闭不到位调整阀杆及圆螺母2、密封面磨损或有污物1、研磨密封面、去除污垢2、更换阀板、阀座 订货须知1、订货前未选定型号,请您提供相应的技术参数,如:管道通径,介质种类,介质温度,工作压力,连接方式,安装方式,环境温度,及其他特殊功能要求,我们会及时与您沟通落实相应的型号。2、由设计院或单位部门选定我公司产品的,按照指定型号与我公司订购,同时也需提供相应的技术参数。3、使用工况非常重要或管路系统比较复杂时,请您务必提供管路安装示意图及详细的参数,由双方共同沟通审核把关。
