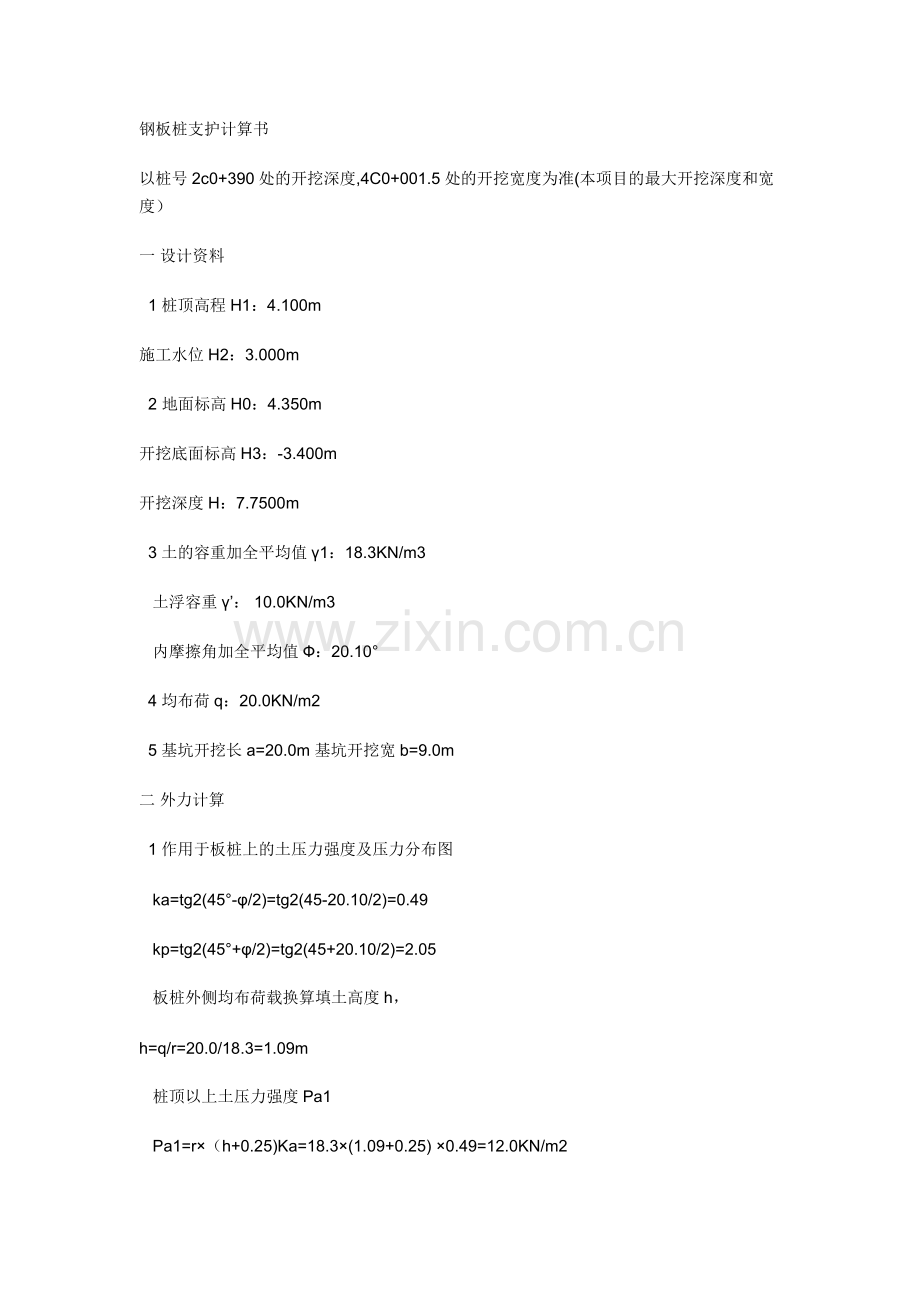

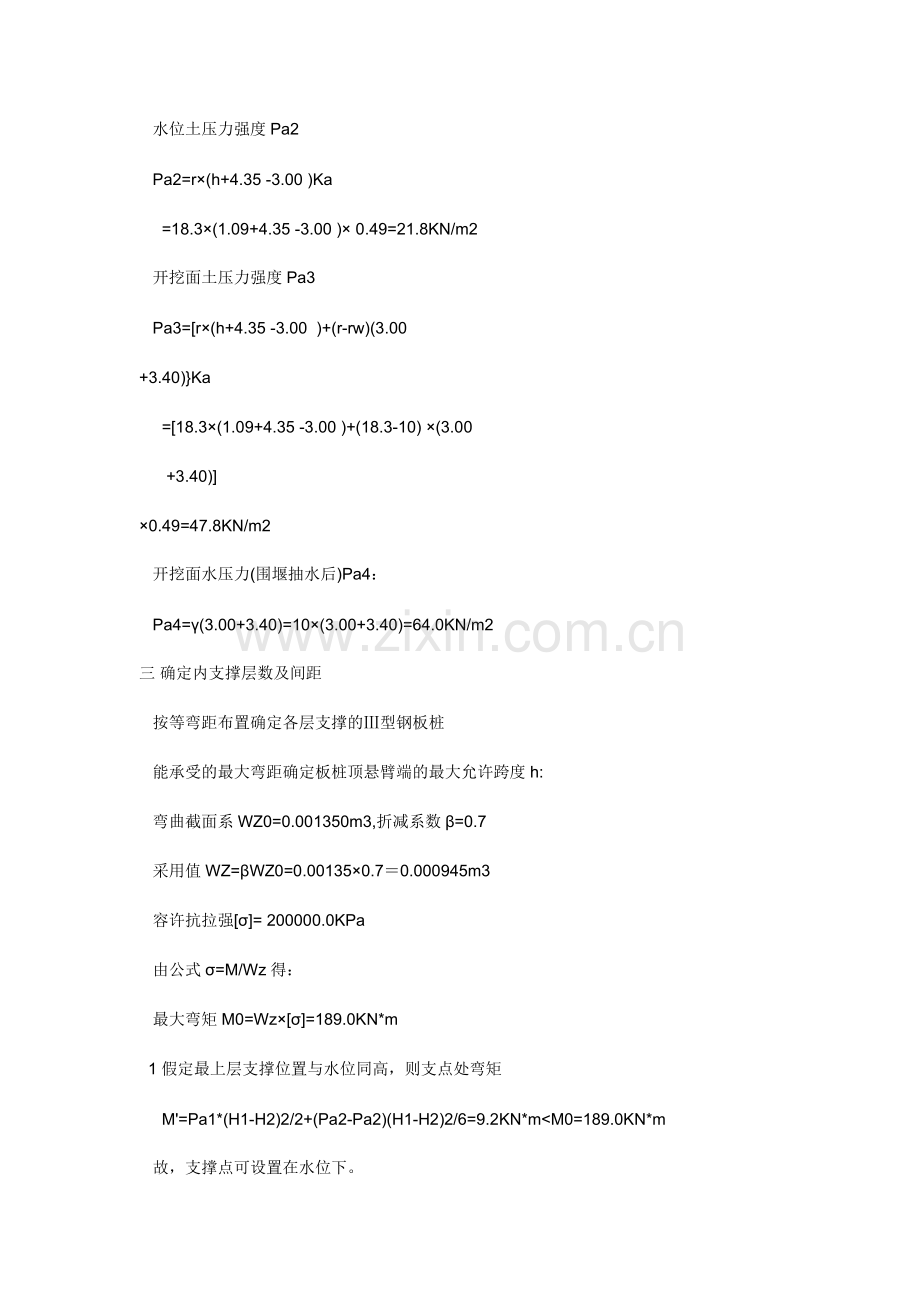

钢板桩支护计算书 以桩号2c0+390处的开挖深度,4C0+001.5处的开挖宽度为准(本项目的最大开挖深度和宽度) 一 设计资料   1桩顶高程H1:4.100m                                                施工水位H2:3.000m                                                  2 地面标高H0:4.350m                                            开挖底面标高H3:-3.400m                                            开挖深度H:7.7500m                                                    3土的容重加全平均值γ1:18.3KN/m3    土浮容重γ’: 10.0KN/m3                                                     内摩擦角加全平均值Ф:20.10°   4均布荷q:20.0KN/m2   5基坑开挖长a=20.0m 基坑开挖宽b=9.0m 二 外力计算   1作用于板桩上的土压力强度及压力分布图    ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49    kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05    板桩外侧均布荷载换算填土高度h,                              h=q/r=20.0/18.3=1.09m    桩顶以上土压力强度Pa1    Pa1=r×(h+0.25)Ka=18.3×(1.09+0.25) ×0.49=12.0KN/m2    水位土压力强度Pa2    Pa2=r×(h+4.35 -3.00 )Ka      =18.3×(1.09+4.35 -3.00 )× 0.49=21.8KN/m2    开挖面土压力强度Pa3    Pa3=[r×(h+4.35 -3.00  )+(r-rw)(3.00 +3.40)}Ka      =[18.3×(1.09+4.35 -3.00 )+(18.3-10) ×(3.00       +3.40)] ×0.49=47.8KN/m2    开挖面水压力(围堰抽水后)Pa4:    Pa4=γ(3.00+3.40)=10×(3.00+3.40)=64.0KN/m2 三 确定内支撑层数及间距    按等弯距布置确定各层支撑的Ⅲ型钢板桩    能承受的最大弯距确定板桩顶悬臂端的最大允许跨度h:    弯曲截面系WZ0=0.001350m3,折减系数β=0.7    采用值WZ=βWZ0=0.00135×0.7=0.000945m3    容许抗拉强[σ]= 200000.0KPa    由公式σ=M/Wz得:    最大弯矩M0=Wz×[σ]=189.0KN*m   1假定最上层支撑位置与水位同高,则支点处弯矩      M'=Pa1*(H1-H2)2/2+(Pa2-Pa2)(H1-H2)2/6=9.2KN*m<M0=189.0KN*m    故,支撑点可设置在水位下。   2根据上式判断可知,最大允许跨度h0由下式计算 M0=Pa1h02/2+γka(H1-H2)2[h02(H1-H2)/3]/2+(Pa2-Pa1)[h0-(H1-H2)]2/2+(γw+γ')[h0-(H1-H2)]3/6     代入数值得:     189.0=6.0×h02+4.47×1.21(h0-0.733)+4.916(h0-1.10)2+3.333(h0-1.10)3     整理得:         3.333h03+5.921h02+6.692h0-191.454=0.000     解方程得:            h0=3.201m     各支撑按等弯矩布置,则:      h1=1.11h0=3.553m h2=0.88h0=2.817m h3=0.77h0=2.465m h4=0.70h0=2.241m      h5=0.65h0=2.081m h6=0.61h0=2.817m h7=0.58h0=1.857m h8=0.55h0=1.761m     故,至少需2层支撑。     根据实际情况确定支撑位置如图所示。      h0=2.000m  h1=3.000m  h2=2.500m  四 各内支撑反力     采用1/2分担法近似计算各内支撑反力 q1=p1(h0+h1)/2={γka(h+(H1-H2)+(γ'+γw)ka[(h0-(H1-H2)]}(h0+h1)/2 =71.0KN/m q2=p2(h1+h{γka*(h+(H1-H2)+(γ’+γw)ka[(h0+h1-(H1-H2)]}(h1+h2)/2 =158.7KN/m 五 钢板桩入土深度及总桩长:     根据盾恩法求桩的入土深度 由公式γHKa(hi+t)=γ(Kp-Ka)t2 整理得:        (Kp-Ka)t2-Hkat-Hkahi=0     解得t= =4.837m     故总长度L=h0+h1+h2+……hi+t= 12.337m     选用钢板桩长度14.0m, 实际入土深T=6.500m 六 基坑底部的隆起验算    Nq=eπtgφtg2(45+φ/2)=6.463    Nc=(Nq-1)/tgφ=14.929                                          坑外各层土的天然容重加权γ1=18.3m3   坑内各层土的天然容重加权γ2=18.2m3   土的粘聚c=5.0KPa 故抗隆起安全系数 Ks=(γ2TNq+cNc)/(γ1(H+T)+q )=3.03>1.3   满足要求                                                                               七 基坑底管涌验算     KL=γ'T/γwh=2γ'/γwhw =2.03>1.5 满足要求 八 坑底渗水量计算     根据设计地质资料,土的综合渗透系数取K=0.080m/d     基坑开挖面积A=a*b =180     Q=KAi= KAhw/(hw+2T)      =4.75m3/d 九 围檩受力计算(20m)   1支承力:R=n/4=q2*a/4=793.42kN   2支承布置见右图。   3围檩弯矩     支撑按等间距布置,如下图:     l=a/4=5.000m     由于安装节点的整体性通常不易保证,故按简支粱计算:     Mmax=q2l2/8=495.9KN*m     拟选用空心方钢(400*400*14)     弯曲截面系Wz=0.002521m3     容许抗拉强[σ]=200000.0KPa     方钢能承受的最大弯矩M=Wz[σ]=504.2KN*m> Mmax=495.9KN*m  满足要求 十 支撑杆受力计算 拟选用空心方钢(250*250*8)       计算长度l0=8.2m,支撑面A=7520mm2,转动惯量I=72290000mm4,容重γ=78.5KN/m3,弯曲截面系Wz=578000mm3。     根据《钢结构设计规范》GB50017-2003表5.1.2-1规定,为b类构件,     钢支撑初偏心lp=l0/500=0.016m     求长细比λ:        i==97mm       因截面为双轴对称,故λ=l0/i=85   查《规范》附表C得失稳系数φ=0.648     故σ1=N/A/φ= R/A/φ=158111.1KPa< [σ]=200000.0KPa     自重弯矩M=γAl2/8=5.11KN*m     故σ2=M/Wz=8835.0KPa 则 σ=σ1+σ2=166946.0< [σ]=200000.0KP   满足要求 十一 构造要求 1为防止接缝处漏水,在沉桩前应在锁口处嵌填黄油、沥青或其他密封止水材料,必要时可在沉桩后坑外注浆防渗或另施工挡水帷幕。 2在基坑转角出的支护钢板桩,应根据转角的平面形状做成相应的异形转角板桩,且转角桩和定位桩宜加长1m。
