重型材料架使用说明.pdf

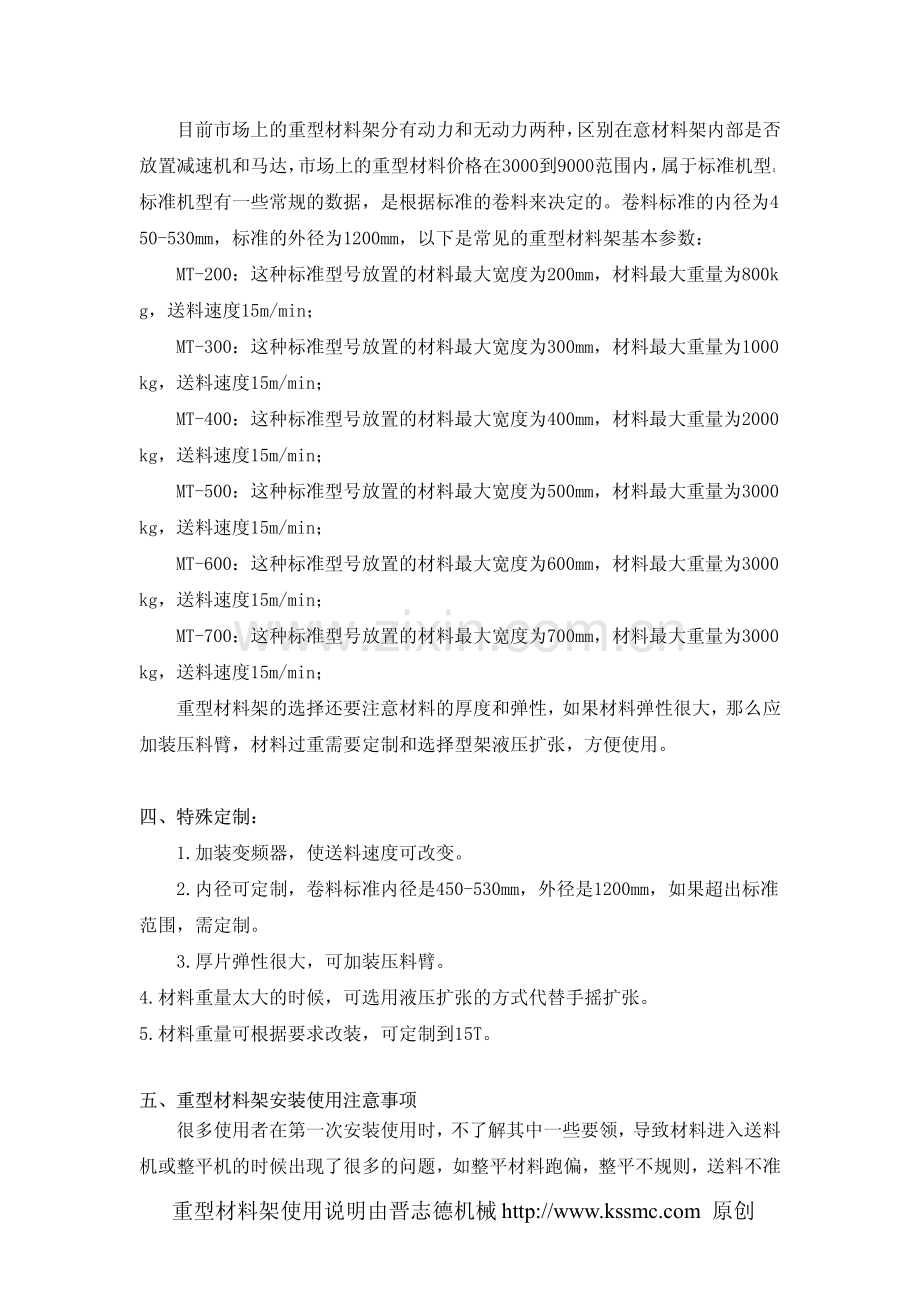

重型材料架使用说明由晋志德机械 http:/ 原创重型材料架使用说明重型材料架使用说明重型材料架使用说明重型材料架使用说明一、一、MTMT 型重型材料架结构：型重型材料架结构：1.A 字架 2.碟片 3.连杆 4.调经螺杆 5.调径手柄 6.感应杆 7.电器箱 8.感应线 9.调整螺钉二、二、MTMT 型型 重型材料架重型材料架性能特点：性能特点：1.适合各种卷料之收和送。2.可加装马达动力，以配合送料装置。3.刹车装置松紧可调整，主轴使用加强型。4.使料卷转动平顺，并增加其负荷力。5.适用薄板金属材料均可。6.配合冲床之全自动生产不可缺少部件。三、重型材料架基本参数：三、重型材料架基本参数：重型材料架使用说明由晋志德机械 http:/ 原创目前市场上的重型材料架分有动力和无动力两种，区别在意材料架内部是否放置减速机和马达，市场上的重型材料价格在3000到9000范围内，属于标准机型。标准机型有一些常规的数据，是根据标准的卷料来决定的。卷料标准的内径为450-530mm，标准的外径为1200mm，以下是常见的重型材料架基本参数：MT-200：这种标准型号放置的材料最大宽度为200mm，材料最大重量为800kg，送料速度15m/min；MT-300：这种标准型号放置的材料最大宽度为300mm，材料最大重量为1000kg，送料速度15m/min；MT-400：这种标准型号放置的材料最大宽度为400mm，材料最大重量为2000kg，送料速度15m/min；MT-500：这种标准型号放置的材料最大宽度为500mm，材料最大重量为3000kg，送料速度15m/min；MT-600：这种标准型号放置的材料最大宽度为600mm，材料最大重量为3000kg，送料速度15m/min；MT-700：这种标准型号放置的材料最大宽度为700mm，材料最大重量为3000kg，送料速度15m/min；重型材料架的选择还要注意材料的厚度和弹性，如果材料弹性很大，那么应加装压料臂，材料过重需要定制和选择型架液压扩张，方便使用。四四、特殊定制：、特殊定制：1.加装变频器，使送料速度可改变。2.内径可定制，卷料标准内径是450-530mm，外径是1200mm，如果超出标准范围，需定制。3.厚片弹性很大，可加装压料臂。4.材料重量太大的时候，可选用液压扩张的方式代替手摇扩张。5.材料重量可根据要求改装，可定制到15T。五、五、重型材料架安装使用注意事项重型材料架安装使用注意事项很多使用者在第一次安装使用时，不了解其中一些要领，导致材料进入送料机或整平机的时候出现了很多的问题，如整平材料跑偏，整平不规则，送料不准重型材料架使用说明由晋志德机械 http:/ 原创等不良的问题。那么重型材料架安装和使用有哪些需要注意的事项呢？1.安装时务必注意：材料架的中心线（既叶片长度的中心）必须与模具或冲床或剪床等在一个中心线上。2.材料架输入的电流为三相380V（420v/220v）的交流电。3.电器箱内的控制电压为单相220V 交流电（由机内变压器提供）。4.感应电压为12V 直流电（由机内变压器提供）。5.感应时间的长短直接影响到材料架的运作和使用寿命。感应时间的长短以材料架平均速度跟上冲床所需且马达启动不过于频繁为原则。出厂设定一般为3秒。6.材料架与整平机的距离一般在3000mm 左右，这个根据材料的特性来决定的。7.使用材料架之前一定要清楚材料架的规格，不要让材料架超负荷工作。8.注意在有黄油嘴处加注黄油。9.经常检查材料架上的紧固器一方松脱。以上重型材料架安装使用注意事项都是非常重要的，机器的保养关系到机器能否正常的运作。六、六、重型材料架常见故障与排除重型材料架常见故障与排除重型材料架比较容易出现的故障有两个：1、材料架的四片叶片扩张调整过紧或不动 2、材料架没有感应动作，马达不受感应电路控制。出现这些问题的时候很多使用者不知道怎么处理才好，以下我们重点来解决这两个问题：1、出现材料架的四片叶片扩张调整过紧或不动的原因有以下几种：(1)润滑不足；(2)主轴内的调径螺杆卡死。2、出现材料架没感应动作，马达不受感应电路控制的原因有以下几种：(1)感应时间过长；(2)连接感应杆的线路断路；(3)马达启动按钮或继电器故障；重型材料架使用说明由晋志德机械 http:/ 原创(4)传动皮带松脱；(5)马达烧毁。3、材料架的四片叶片扩张调整过紧或不动故障排除方法：(1)重新加注润滑油；(2)跟换调径螺杆。4、材料架没感应动作，马达不受感应电路控制故障排除方法：(1)调短感应时间；(2)依电路图接好电路；(3)更换电器箱；(4)调整皮带的松紧度；(5)更换马达。以上材料架出现这些问题，并不是非常大的问题，很多问题只要客户懂得简单的机械保养维护，就足以解决。
