5　填料
5.1 一般规定
5.1.1 路基填料应通过地质调绘和足够的勘探、试验工作，查明其性质和分布，并开展填料设计工作。
5.1.2 填料设计的内容应包括：填料的来源选择、分布、运距、土石特性、名称、分组、改良措施、施工工艺、无侧限抗压强度、压实标准及检测要求等，取料场的生态恢复。
5.2 普通填料
5.2.1　路基普通填料按颗粒粒径大小分为三大类别：巨粒土、粗粒土和细粒土。
5.2.2 巨粒土、粗粒土填料应根据颗粒组成、颗粒形状、细粒含量、颗粒级配、抗风化能力等，按表5.2.2分为A、B、C、D组。

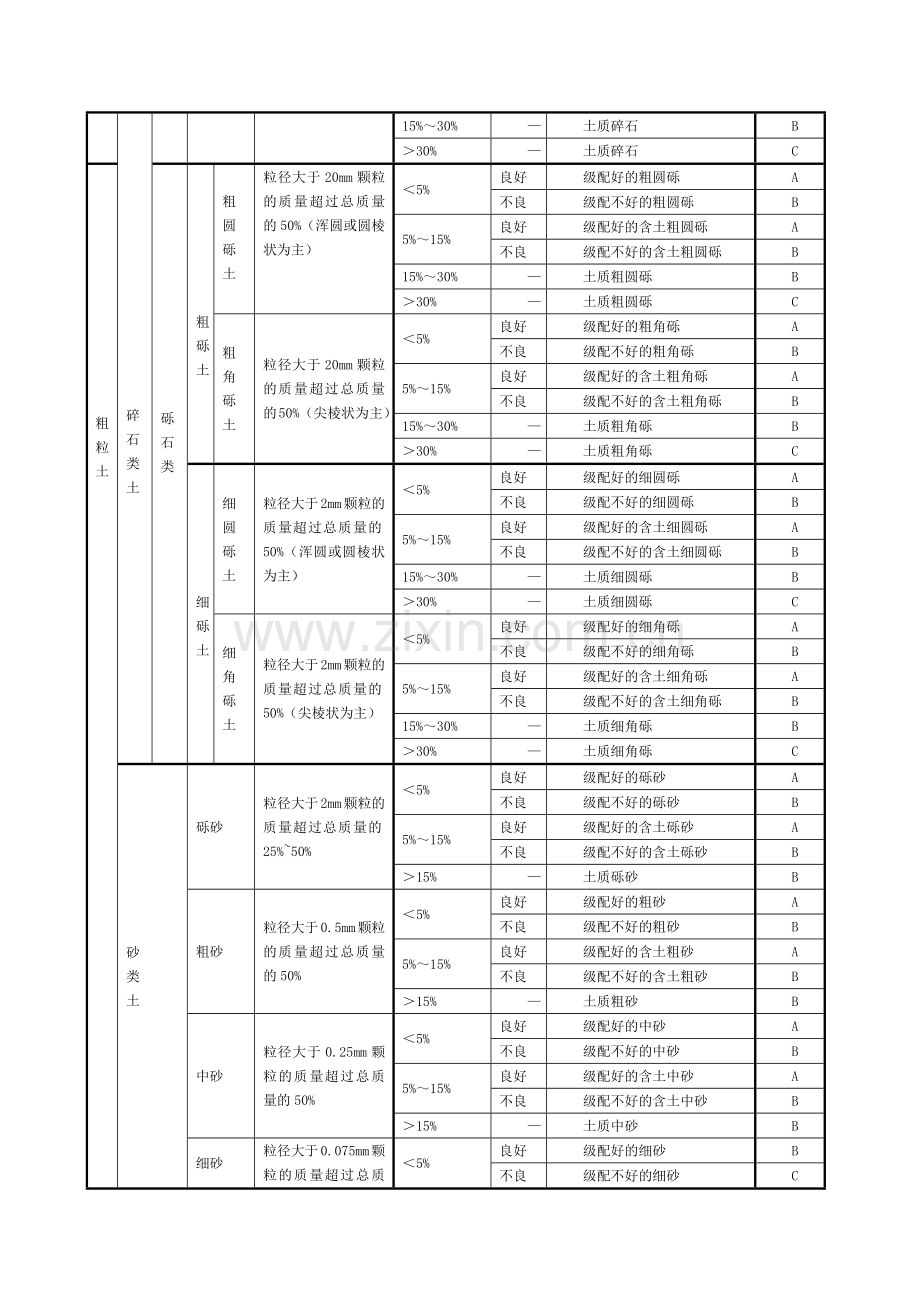

表5.2.2 巨粒土、粗粒土填料分组
一级定名
二级定名
填料分组
类 别
名 称
说 明
细粒含量
颗粒级配
名 称

巨

巨巨粒土

J
巨

碎

石碎石类土

碎碎石类土
块块石类
块块石土
硬硬块石土
粒径大于200mm颗粒的质量超过总质量的50%（不易风化，尖棱状为主）
—
—
硬块石
A
软软块石土
粒径大于200mm颗粒的质量超过总质量的50%（易风化，尖棱状为主）
—
—
Rc＞15MPa的不易风化软块石
A
Rc≤15Mpa的不易风化的软块石
B
易风化的软块石
C
风化的软块石
D
漂石土
粒径大于200mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的漂石
A
不良
级配不好的漂石
B
5%～15%
良好
级配好的含土漂石
A
不良
级配不好的含土漂石
B
15%～30%
—
土质漂石
B
＞30%
—
土质漂石
C
碎碎石类
卵石土
粒径大于60mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的卵石
A
不良
级配不好的卵石
B
5%～15%
良好
级配好的含土卵石
A
不良
级配不好的含土卵石
B
15%～30%
—
土质卵石
B
＞30%
—
土质卵石
C
碎石土
粒径大于60mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的碎石
A
不良
级配不好的碎石
B
5%～15%
良好
级配好的含土碎石
A
不良
级配不好的含土碎石
B
15%～30%
—
土质碎石
B
＞30%
—
土质碎石
C

粗粗粒土

粗

砾砾石类

粗粗砾土

粗圆砾土
粒径大于20mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的粗圆砾
A
不良
级配不好的粗圆砾
B
5%～15%
良好
级配好的含土粗圆砾
A
不良
级配不好的含土粗圆砾
B
15%～30%
—
土质粗圆砾
B
＞30%
—
土质粗圆砾
C
粗角砾土
粒径大于20mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的粗角砾
A
不良
级配不好的粗角砾
B
5%～15%
良好
级配好的含土粗角砾
A
不良
级配不好的含土粗角砾
B
15%～30%
—
土质粗角砾
B
＞30%
—
土质粗角砾
C
细细砾土
细圆砾土
粒径大于2mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的细圆砾
A
不良
级配不好的细圆砾
B
5%～15%
良好
级配好的含土细圆砾
A
不良
级配不好的含土细圆砾
B
15%～30%
—
土质细圆砾
B
＞30%
—
土质细圆砾
C
细角砾土
粒径大于2mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的细角砾
A
不良
级配不好的细角砾
B
5%～15%
良好
级配好的含土细角砾
A
不良
级配不好的含土细角砾
B
15%～30%
—
土质细角砾
B
＞30%
—
土质细角砾
C
砂 类 土
砾砂
粒径大于2mm颗粒的质量超过总质量的25%~50%
＜5%
良好
级配好的砾砂
A
不良
级配不好的砾砂
B
5%～15%
良好
级配好的含土砾砂
A
不良
级配不好的含土砾砂
B
＞15%
—
土质砾砂
B
粗砂
粒径大于0.5mm颗粒的质量超过总质量的50%
＜5%
良好
级配好的粗砂
A
不良
级配不好的粗砂
B
5%～15%
良好
级配好的含土粗砂
A
不良
级配不好的含土粗砂
B
＞15%
—
土质粗砂
B
中砂
粒径大于0.25mm颗粒的质量超过总质量的50%
＜5%
良好
级配好的中砂
A
不良
级配不好的中砂
B
5%～15%
良好
级配好的含土中砂
A
不良
级配不好的含土中砂
B
＞15%
—
土质中砂
B
细砂
粒径大于0.075mm颗粒的质量超过总质量的85%
＜5%
良好
级配好的细砂
B
不良
级配不好的细砂
C
5%～15%
—
含土细砂
C
粉砂
粒径大于0.075mm颗粒的质量超过总质量的50%
—
—
粉砂
C

注： 1 颗粒级配分为：良好（Cu≥5,并且Cc=1~3），不良（Cu<5,或Cc≠1~3）。
式中：不均匀系数；曲率系数；
d10、d30、d60分别为颗粒级配曲线上相应于10%、30%、60%含量的粒径。
2 硬块石的单轴饱和抗压强度Rc＞30MPa,软块石的单轴抗压强度Rc≤30Mpa。
3 细粒含量指细粒（d≤0.075mm）的质量占总质量的百分数。
5.2.3 细粒土填料应按表5.2.3分为粉土类、黏土类和有机土。粉土类、黏土类应采用液限含水量ωL进行填料分组：当ωL＜40%时，为C组；当ωL≥40%时，为D组；有机质土为E组。
表5.2.3 细粒土填料分组
一 级 定 名
二 级 定 名
填料分组
土 名
液限含水率wL
土 名
塑 性 图
细细粒土
粉土
Ip≤10,且粒径大0.075mm颗粒的质量不超过全部质量的50%的土
wL＜40%
低液限粉土

C
wL≥40%
高液限粉土
D
黏黏性土
粉粉质黏土
10＜Ip≤17
wL＜40%
低液限粉质黏土
C
wL≥40%
高液限粉质黏土
D
黏黏土
Ip＞17
wL＜40%
低液限黏土
C
wL≥40%
高液限黏土
D
有机质土
有机质含量大于5%
E
注：1 液限含水率试验采用圆锥仪法，圆锥仪总质量为76g，入土深度10mm。
2 A线方程中的wL按去掉%后的数值进行计算。
5.2.4　 填料根据土质类型和渗水性可分为渗水土、非渗水土。A、B组填料中，细粒土含量小于10%、渗透系数大于10-3cm/s的巨粒土、粗粒土（细砂除外）为渗水土，其余为非渗水土。
5.3级配碎石、级配砂砾石
5.3.1 级配碎石或级配砂砾石填料的粒径级配应分别符合表5.3.1-1、表5.3.1-2的规定，且0.5mm筛以下的细集料中通过0.075mm筛的颗粒含量应小于等于66% 。

表5.3.1-1 级配碎石的粒径级配范围
方孔筛边长（mm）
0.075
0.1
0.5
1.7
7.1
16
25
45
过筛质量百分率（%）
0~7
0~11
7~32
13~46
41~75
67~91
82~100
100
表5.3.1-2 级配砂砾石的粒径级配范围
级配编号
通过筛孔（mm）质量百分率（%）
50
40
30
20
10
5
2
0.5
0.075
1
100
90~100
—
65~85
45~70
30~55
15~35
10~20
4~10
2
—
100
90~100
75~95
50~70
30~55
15~35
10~20
4~10
3
—
—
100
85~100
60~80
30~50
15~30
10~20
2~8
注：用圆孔筛时，采用1~3号级配；用方孔筛时，采用2~3号级配。
5.3.2级配碎石或级配砂砾石的质量应符合铁路碎石道床底碴的有关规定。
5.3.3 级配碎石或级配砂砾石与上部道床碎石及下部填土之间的颗粒级配应满足以下要求：
D15＜4d85
式中 D15─较粗一层土的颗粒粒径（mm），小于该粒径的土重占总土重的15%；
d85─较细一层土的颗粒粒径（mm），小于该粒径的土重占总土重的85% 。
当与下部填土不能满足以上要求时，基床表层应采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料反滤层；当下部填土为改良土时，可不受此项规定限制。
5.4改良土
5.4.1　物理改良的掺合料可采用砂、砾石、碎石等；化学改良的掺合料可采用水泥、石灰、粉煤灰等。
5.4.2 填料改良应通过试验提出最佳掺合料、最佳配比及改良后的强度等指标。
