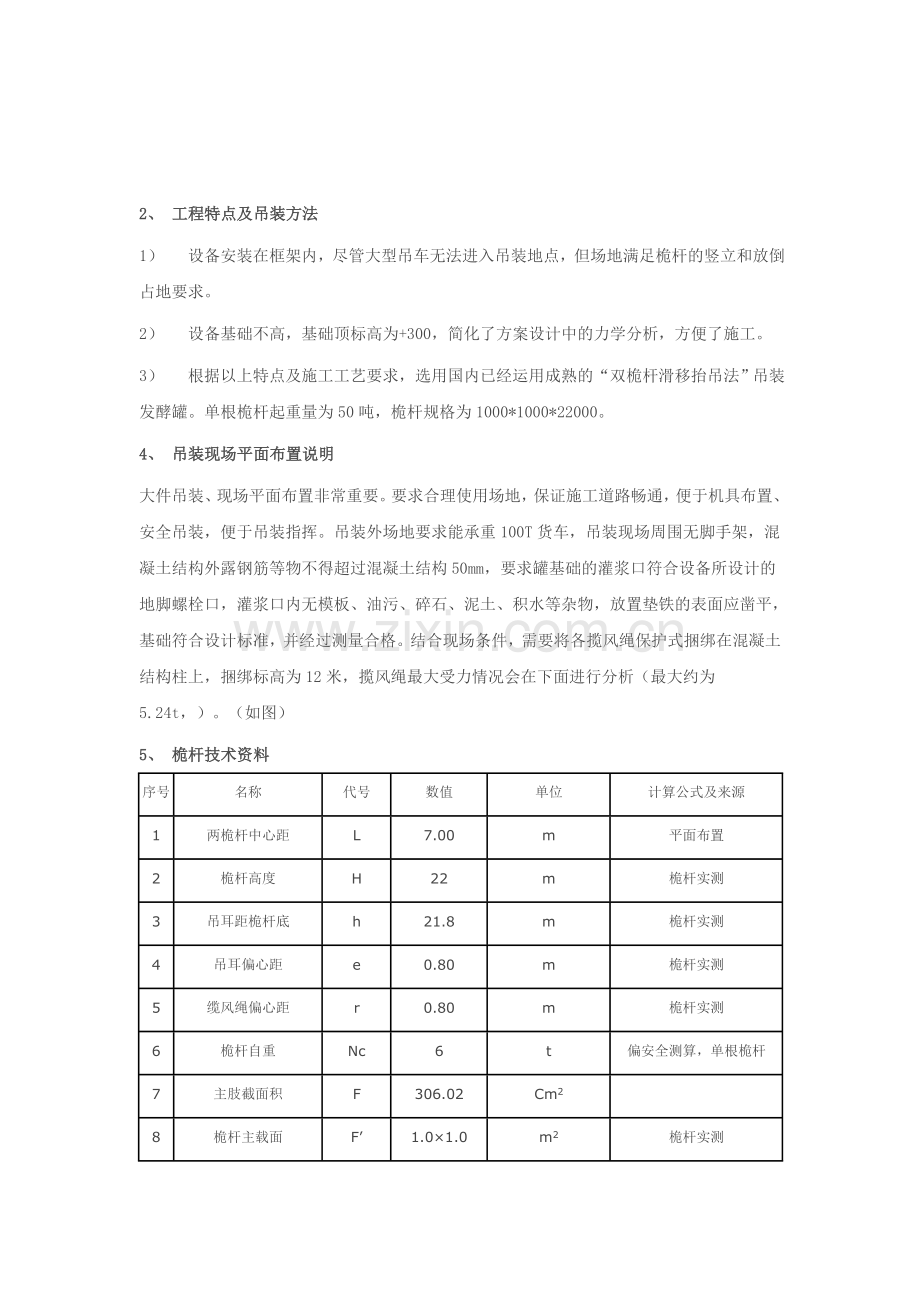

塔吊计算.doc_第1页
第1页 / 共7页

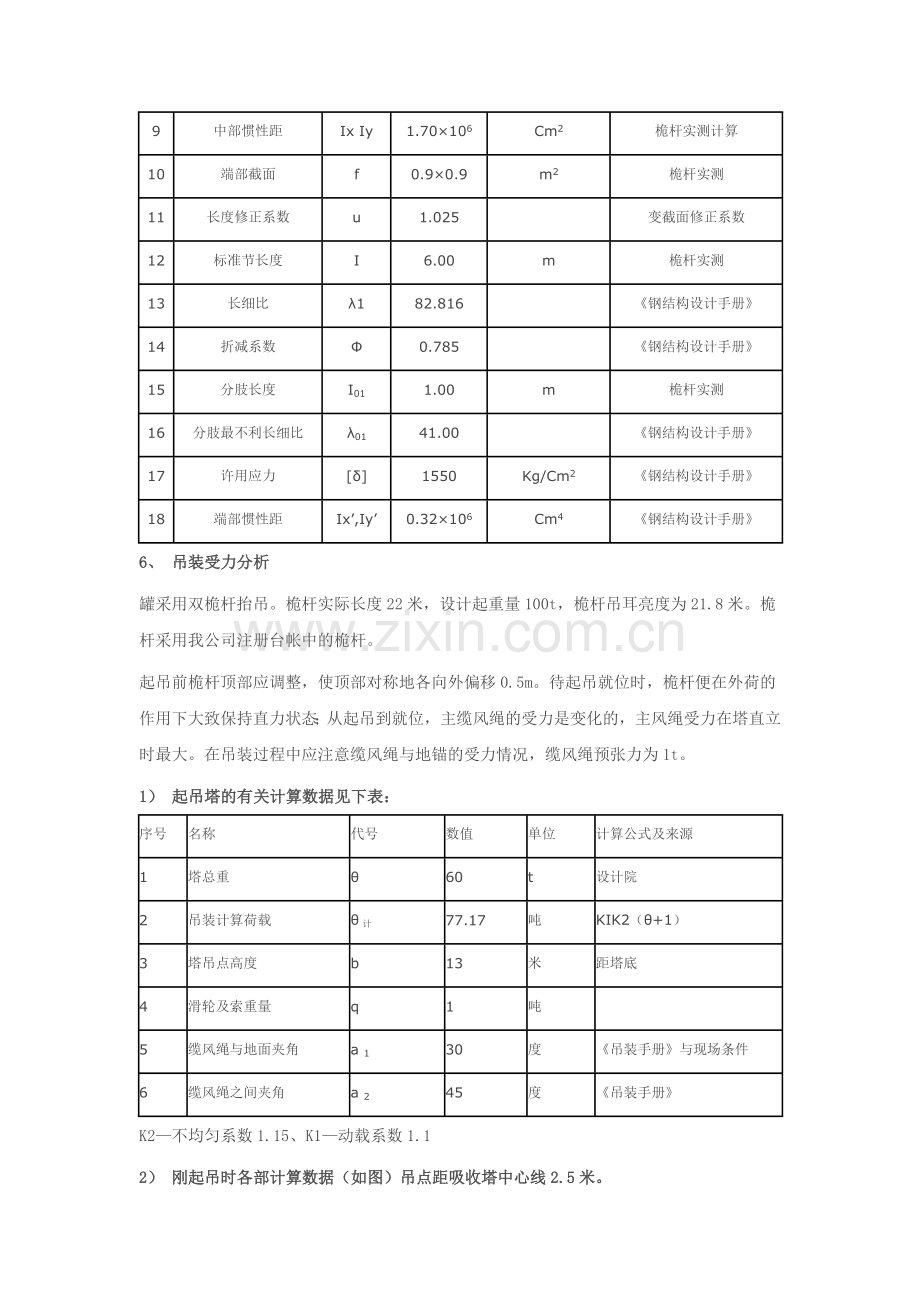

塔吊计算.doc_第2页
第2页 / 共7页
点击查看更多>>
资源描述
  2、 工程特点及吊装方法 1)  设备安装在框架内,尽管大型吊车无法进入吊装地点,但场地满足桅杆的竖立和放倒占地要求。 2)  设备基础不高,基础顶标高为+300,简化了方案设计中的力学分析,方便了施工。 3)  根据以上特点及施工工艺要求,选用国内已经运用成熟的“双桅杆滑移抬吊法”吊装发酵罐。单根桅杆起重量为50吨,桅杆规格为1000*1000*22000。 4、 吊装现场平面布置说明 大件吊装、现场平面布置非常重要。要求合理使用场地,保证施工道路畅通,便于机具布置、安全吊装,便于吊装指挥。吊装外场地要求能承重100T货车,吊装现场周围无脚手架,混凝土结构外露钢筋等物不得超过混凝土结构50mm,要求罐基础的灌浆口符合设备所设计的地脚螺栓口,灌浆口内无模板、油污、碎石、泥土、积水等杂物,放置垫铁的表面应凿平,基础符合设计标准,并经过测量合格。结合现场条件,需要将各揽风绳保护式捆绑在混凝土结构柱上,捆绑标高为12米,揽风绳最大受力情况会在下面进行分析(最大约为5.24t,)。(如图) 5、 桅杆技术资料 序号 名称 代号 数值 单位 计算公式及来源 1 两桅杆中心距 L 7.00 m 平面布置 2 桅杆高度 H 22 m 桅杆实测 3 吊耳距桅杆底 h 21.8 m 桅杆实测 4 吊耳偏心距 e 0.80 m 桅杆实测 5 缆风绳偏心距 r 0.80 m 桅杆实测 6 桅杆自重 Nc 6 t 偏安全测算,单根桅杆 7 主肢截面积 F 306.02 Cm2   8 桅杆主载面 F’ 1.0×1.0 m2 桅杆实测 9 中部惯性距 Ix Iy 1.70×106 Cm2 桅杆实测计算 10 端部截面 f 0.9×0.9 m2 桅杆实测 11 长度修正系数 u 1.025   变截面修正系数 12 标准节长度 I 6.00 m 桅杆实测 13 长细比 λ1 82.816   《钢结构设计手册》 14 折减系数 Φ 0.785   《钢结构设计手册》 15 分肢长度 I01 1.00 m 桅杆实测 16 分肢最不利长细比 λ01 41.00   《钢结构设计手册》 17 许用应力 [δ] 1550 Kg/Cm2 《钢结构设计手册》 18 端部惯性距 Ix’,Iy’ 0.32×106 Cm4 《钢结构设计手册》 6、 吊装受力分析 罐采用双桅杆抬吊。桅杆实际长度22米,设计起重量100t,桅杆吊耳亮度为21.8米。桅杆采用我公司注册台帐中的桅杆。 起吊前桅杆顶部应调整,使顶部对称地各向外偏移0.5m。待起吊就位时,桅杆便在外荷的作用下大致保持直力状态;从起吊到就位,主缆风绳的受力是变化的,主风绳受力在塔直立时最大。在吊装过程中应注意缆风绳与地锚的受力情况,缆风绳预张力为1t。 1) 起吊塔的有关计算数据见下表: 序号 名称 代号 数值 单位 计算公式及来源 1 塔总重 θ 60 t 设计院 2 吊装计算荷载 θ计 77.17 吨 KIK2(θ+1) 3 塔吊点高度 b 13 米 距塔底 4 滑轮及索重量 q 1 吨   5 缆风绳与地面夹角 a 1 30 度 《吊装手册》与现场条件 6 缆风绳之间夹角 a 2 45 度 《吊装手册》 K2—不均匀系数1.15、K1—动载系数1.1 2) 刚起吊时各部计算数据(如图)吊点距吸收塔中心线2.5米。   一对滑车组受力P1: tgδ=(3.5-2.5)/21.8  δ=2.6 2P1 cosδ×14=Q计 ×6 (设备垂心预计按6米处考虑) P1 =(Q计×6)/(2 cosδ×14)=16.7t 塔尾承受力反力R: R= Q计(14-6)/14=44.1t 水平索引滑车受力S拉 S拉=K起[R(f1+f2/D)+R/H] =2.5×[44.1×(0.1+0.05)/11.41+(29.41/50)]=2.92t 式中:K起——起动附加系数,钢管对方木,K起=2.5 F1F2——分别为钢管对木头和钢排的滚动摩檫系数。 F1=0.10    F2=0.05 D——滚杠直径   D=11.4cm 1/h=坡度    取1/50 3)塔垂直就位时各部受力计算(如图) tgδ=0.5/(21.8-13)=0.057  δ=3.25 P1=Q计/2cosδ=38.64t 4)主吊卷扬机牵引力Sj  导向口受力G 选用H50×6D滑车组单牵引 S0=f-1/(f6-1)×f6×P1/2  取f=1.04 =3.69t Sj=S0×1.04=3.84t 导向开口受力G G=2×Sj=7.68t 缆风总力T与主副缆风受力 T=[P1(cosδe+sinδL)+2Soe]/(sinβc+cosβL)=7.49t 式中:e.c—荷载及缆风绳偏心距0.8米 L—桅杆有效高度21.8米 β—缆风绳与水平面夹角30° 主缆风受力:t1=0.5T+to=5.24t To-缆风绳初拉力,取1.5t 副主缆风绳受力:t2=T/4cos45°+to=4.15t 5)塔吊装主要计算数据结果汇总表如下: 序号 名称 符号 起吊时 排离时 直立时 1 吊装角 δ 2.6°   3.25° 2 滑车组受力 P1 16.7t   38.64t 3 溜尾力 S拖       4 缆风总力 T     7.49t 5 主缆风受力 t 1     5.24t 6 副主缆风受力 t 2     4.15t 7 塔尾反受力 R 44.1t     8 主卷扬机受力 S1     3.84t 9 引出绳拉力 S0     3.69t 10 拖运拉力 S拉 2.92t     11 导向开口受力 G     7.68t 7、 桅杆校核 1) 根据塔的吊装计算结果,机具选择过程中采用最大值进行验算选择。 (1)       导向开口受力最大值G=7.68t,导向滑轮选用H10×G (2)       主卷扬机选用2台8t卷扬机,主卷扬机钢丝绳选用6×37-Φ20-1700长度约120m,破断拉力P=PH×Φ=22t   (3)       K=P/S1=5.73〉5(安全系数) (4)溜尾卷扬机 溜尾卷扬机,选用1台5吨卷扬机溜尾。 溜尾卷扬机跑绳选用6×37-Φ20-1700,长度大于600米 破断垃圾P=PH×Φ=22t 安全系数K=P/S=7.53>5 (5)       缆风绳选用(我们采用三根直径为10。5壁厚为1CM的无缝钢管) 钢管选用3×37-Φ10。5-1700,L=140×3根 破断拉力P=PH×Φ=18.9t K=P/ t1=4.92>3 副缆风绳全部选用6×37-Φ16-1700,L=140×2根。其中2根为预备钢管 2) 桅杆验算 桅杆中部稳定性验算    轴向压力N=P1COSθ+Ne+sin30°+Si=42.5t    桅杆弯距M=Soe+P1cosδe-Tsin30°c=28.76tm    θ=N/ΦA+M/Wmax=42.01N/mm2<155N/ mm2安全 3) 对桅杆底部的处理 桅杆底部与设备基础进行固定,桅杆底部设置钢板和道木,承载力达到10吨。 8、 吊点设计计算 利用设备本体吊耳。 满足要求 9、 施工组织及管理、检查要求 1)  本吊装工程,作为整个工程的一部分,不但纳入整个工程的总体管理中,还应成立专门领导小组,决策、协调该项工程的重大事宜。 2)  现场设总负责人一名,实施现场指挥、调度,统一解决现场具体施工问题,协调各方面的工作,保证施工安全,施工进度。吊装领导小组成员如下:组长,公司领导。起吊指挥,胡雅帮。安全员2人,其他岗位成员见吊装组织体系图。 3)  卷扬机使用要求:对卷扬机进行全面检查、清洗加油,并应做空载、负荷试验,以确保各部分良好。卷扬机安全要牢固,不得有左右方向的移动。卷筒钢丝绳的引出要正确,避免出现卡边等现象。 4)  滑轮使用要求:固定滑轮的绳扣应位于滑轮吊环的中央,使滑轮处于良好的工作状态。地面上的导向滑轮应加木板垫好,防止泥土进入滑轮,影响正常工作。滑轮在工作前应加黄油。 5)  钢丝绳使用要求:新钢丝绳必须有合格证,对旧钢丝绳必须进行严格的检查,不合格的钢丝绳不得使用。钢丝绳的安全系数:拖拉绳3-5倍、跑绳5倍以上。 6)  地锚的使用要求:地锚采用坑锚、锚坑深度为2.2米、埋入钢管直径为Φ406、受力土壤面设有挡木,挡木为250×250×2000规格的道木,道木立柱、横档设置。在锚坑回填压实。钢丝绳系结在钢管中间,引出绳与地面的夹角为30°。地锚埋设地点要不积水以保证土壤的摩檫力,且其附近不允许取土。地锚要在使用前试拉,使用时要专人检查,发现异常情况应立即采取措施补救。确保安全使用。设备和结构基础用于地锚应提出申请。 7)  桅杆使用要求:各节桅杆装配必须平直、同心,螺栓必须拧紧、不得松动,桅杆经组装检查合格后方可树立。桅杆起吊前在基础上划好桅杆安装中心线,以便桅杆找正。桅杆找正后桅风绳的松紧度应一致。桅杆的拆除用吊车进行。 8)  试吊要求:试吊必须在一切工作准备完毕,并经检查无误后行。试吊在正式吊装前的一天进行,试吊中各岗位人员必须按正式吊装人员进入岗位,负正式吊装责任。试吊时将塔头部吊装0.5米,停20分钟对各部位进行检查,合格后再抬高1米进行同样的实验和检查,夹角风绳待不影响吊装时再固定。 9)  吊装要求:在正式吊装前各岗位人员应列队入岗,检查本岗情况,检查合格后吊装指挥向领导小组报告,请示吊装命令,由吊装小组下达吊装命令,方可起吊。吊装过程中溜尾卷扬机与牵引卷扬机必须根据起吊速度相互配合,防止塔晃动。就位时钳工要密切配合,确保一气呵成。 10)              溜尾要求:溜尾卷扬机与牵引卷扬机必须根据塔起吊的速度相互配合好,溜尾卷扬机在起吊时不受力根据提升和牵引的速度放松跑绳,当塔裙座脱开尾排时,溜尾卷扬机受力最大,此时(塔裙中心与基础中心约4.2m时)停止起升,溜尾卷扬机受力使塔体缓缓腾空裙座脱排后再行起吊。这一过程要特别防止塔体晃动。增加动载荷及撞坏塔壳。 11)              就位时,就位人员必须与吊装指挥密切配合,指挥抬高或降落要及时。由吊装指挥发信号指挥有关岗位人员。
