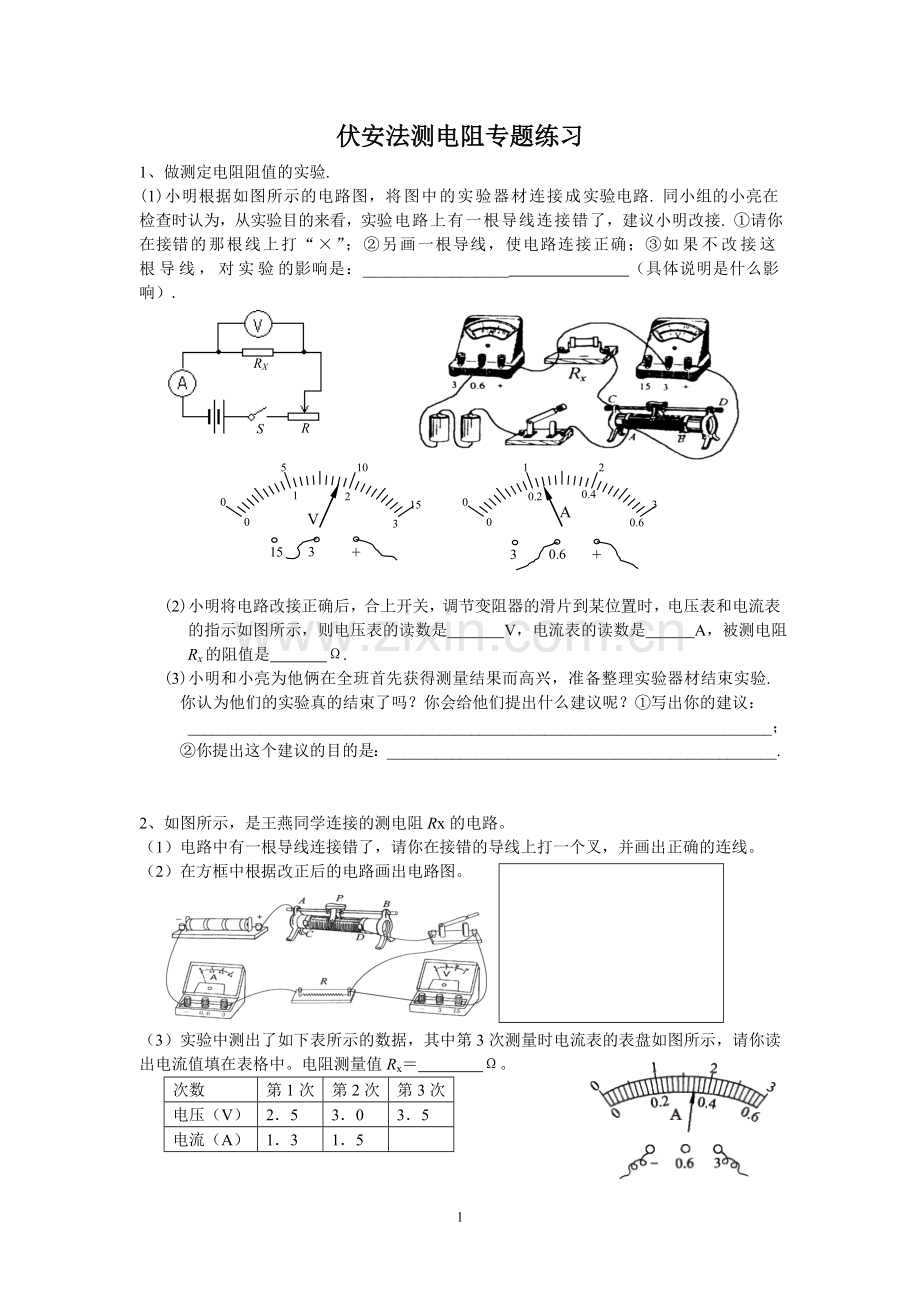

伏安法测电阻专题练习
1、做测定电阻阻值的实验.

3

(1)小明根据如图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接. ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________ （具体说明是什么影响）.
RX

R

S

0
1
10
3
V
15
2
5
0
+
3
15
0.6
0
0.2
2
A
3
0.4
1
0
+
0.6
3

(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是 V，电流表的读数是 A，被测电阻Rx的阻值是 Ω.
(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议：
________________________________________________________________________；
②你提出这个建议的目的是：________________________________________________.

2、如图所示，是王燕同学连接的测电阻Rx的电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。

（2）在方框中根据改正后的电路画出电路图。

（3）实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图所示，请你读出电流值填在表格中。电阻测量值Rx＝ Ω。
次数
第1次
第2次
第3次
电压（V）
2．5
3．0
3．5
电流（A）
1．3
1．5

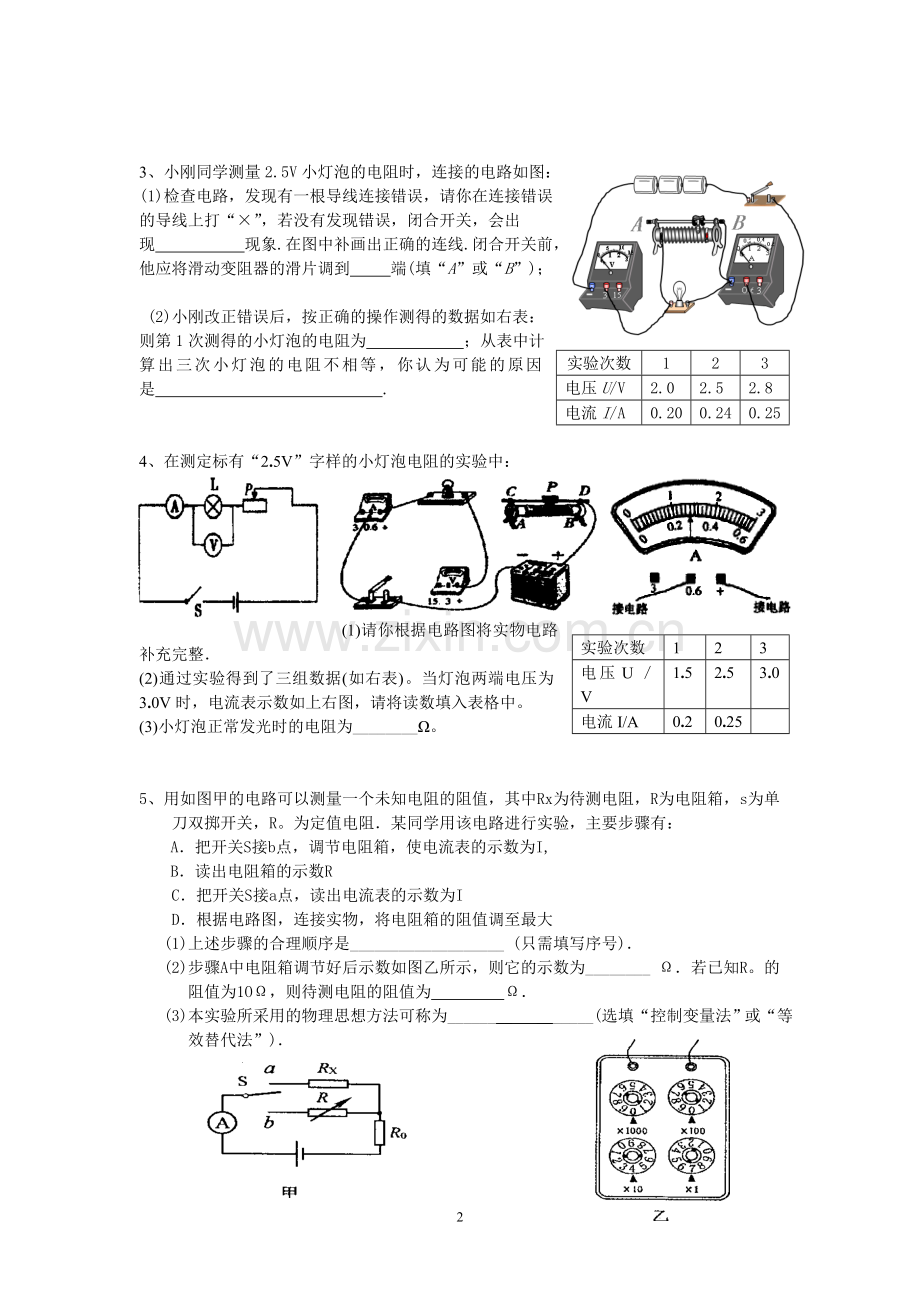

3、小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：
(1)检查电路，发现有一根导线连接错误，请你在连接错误
的导线上打“×”，若没有发现错误，闭合开关，会出
现 现象.在图中补画出正确的连线.闭合开关前，
他应将滑动变阻器的滑片调到 端(填“A”或“B”)；
实验次数
1
2
3
电压U/V
2.0
2.5
2.8
电流I/A
0.20
0.24
0.25

(2)小刚改正错误后，按正确的操作测得的数据如右表：
则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是 .

4、在测定标有“2.5V”字样的小灯泡电阻的实验中：

实验次数
1
2
3
电压U／V
1.5
2.5
3.0
电流I/A
0.2
0.25

(1)请你根据电路图将实物电路补充完整．
(2)通过实验得到了三组数据(如右表)。当灯泡两端电压为3.0V时，电流表示数如上右图，请将读数填入表格中。
(3)小灯泡正常发光时的电阻为________Ω。

5、用如图甲的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱，s为单刀双掷开关，R。为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I,
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将电阻箱的阻值调至最大
(1)上述步骤的合理顺序是___________________ (只需填写序号)．
(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为________ Ω．若已知R。的阻值为1OΩ，则待测电阻的阻值为 Ω．

(3)本实验所采用的物理思想方法可称为________ _______(选填“控制变量法”或“等效替代法”)．
