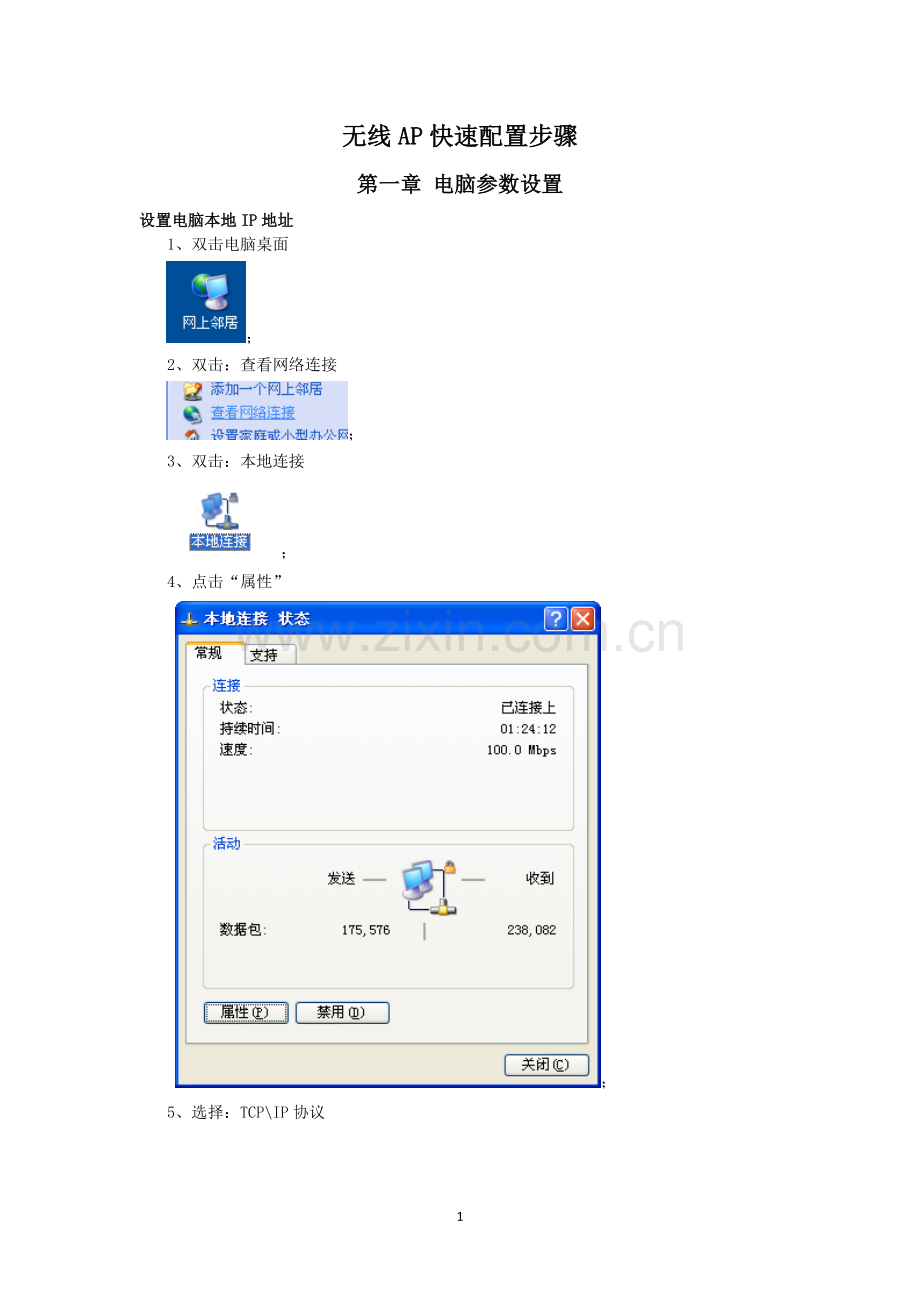

无线AP快速配置步骤
第一章 电脑参数设置
设置电脑本地IP地址
1、双击电脑桌面
；
2、双击：查看网络连接
；
3、双击：本地连接
；
4、点击“属性”
；
5、选择：TCP\IP协议
6、双击：：TCP\IP协议，添加与AP默认IP地址（192.168.88.1）相同的IP地址号段，如192.168.88.199，填好点击“确定”：
7、点击TCP/IP 属性窗口，右下角“高级：
8、在高级TCP/IP添加想设置的AP设备IP同号段IP地址(如，AP想设置成192.168.10.X号段，那么就在高级TCP/IP添加192.168.10.99)，添加完后点击确定；
第二章 无线AP有线连接
出厂默认值调试连接AP方法
1、准备2根平行网线，2根网线暂定为1#和2#网线；
2、1#网线一端接POE供电器“Data & Power Out”（数据加电源）口，另一端接AP POE网口；
3、2#网线一端接电脑，接AP LAN网口；
第二章 无线AP参数设置
设置无线AP参数
1、Winbox集控软件不需要安装，放置于桌面，双击：
2、点击收索浮标，收索出无线AP：
3、点击收索出的AP MAC地址，如：D4:CA:6D:B4：55：F7， 点击此MAC地址，使其进入链接窗口：
4、Login及Password默认， 点击浮标；
5、进入软件界面：
弹出默认窗口，点击 OK;
5、点击左侧主窗口中的“Bridge”浮标：
6、弹出“Bridge”窗口，选择上部“Ports”小浮标：
7、点击红色“+”,弹出如下窗口后，点击Apply和OK按钮：
8、点击左侧竖排主窗口中的IP按钮：
选择DHCP Client按钮
9、单击窗口中默认ether1-gateway：
选择上部红色“X”，使窗口中ether1-gateway变成灰色：
10，单击左侧主窗口中IP按钮，选择DHCP Server；
11、单击 DHCP Server窗口中default；
选择上部红色“X”，使窗口中default变成灰色：
11、单击左侧主窗口中IP按钮，选择Addresses；
12、弹出Addresses List窗口：
13、双击Addresses List窗口中默认的IP地址：
14、修改IP地址，如192.168.10.65/24，Network为192.168.10.0：
点击Apply和OK按钮；
修改好后，Address List窗口如下：
15、关闭整个WIBOX软件，然后在桌面重新双击WINBOX软件,收索出无线AP：
16、单击收索出的无线AP IP地址：
Login与Paassword默认，然后点击Connect,进入无线AP软件界面；
17、进入无线AP主界面后，单击左侧主窗口中的Wireless按钮：
弹出主Wireless Tables窗口：
18，选择上部Security Profiles按钮：
19、双击窗口中default，弹出如下界面：
20、在窗口中，填写修改自己想要的无线连接密码（不低于8位的数字）；
21、如无需设置密码，则在Mode中，选择none(无密码)；
然后点击Apply及OK按钮；
22、进入无线设置，选择Wireless Tables选项中，上部Interfaces按钮
23、双击窗口中wlan1，选择上部Wireless按钮：
24、在无线频率选择中，选择想要的无线频率
以每层3台无线AP为例，1号AP选择2412，2号AP选择2442，3号AP选择2462，这样错开频率，避免干扰
26、在SSID中，填写想要的无线SSID名（无线上网端所收索到的无线名称，一般同一项目的SSID设置成相同的，这样可以使多台AP达到切换漫游效果），如WLT—008：
然后点击Apply及OK按钮；
无线AP设置完成，取下2#网线插在POE供电器Data in口、系统主路由设置成DHCP模式，及可通过无线AP上网；
第四章 AP参数优化
1、单台AP限制网络上下行：
登录AP设备后，点击主窗口
点击Queues,进入
点击红色+；
点击OK；
点击窗口内，queue1；
限制单台AP的上行及下行如下;
在窗口内Max Limit 里面设置单台AP的上行和下行。
2、看设备的连接和信号强度
点击设备界面主窗口Wireless；
点击Registrtion
在此窗口可以看到无线接入设备的详细信号，上下行带宽情况。
3、无线登陆加密;
点击设备界面主窗口Wireless；
选择Security Profiles;
点击窗口内default;
在密码窗口输入8位数字密码，点击Apply和OK即可。
4、也可以在Quick Set 中进行快速设置各项参数及观看各种数据情况
20
