KFI/S架空型故障检测终端

（故障指示器）

陕西平开智能电气有限公司

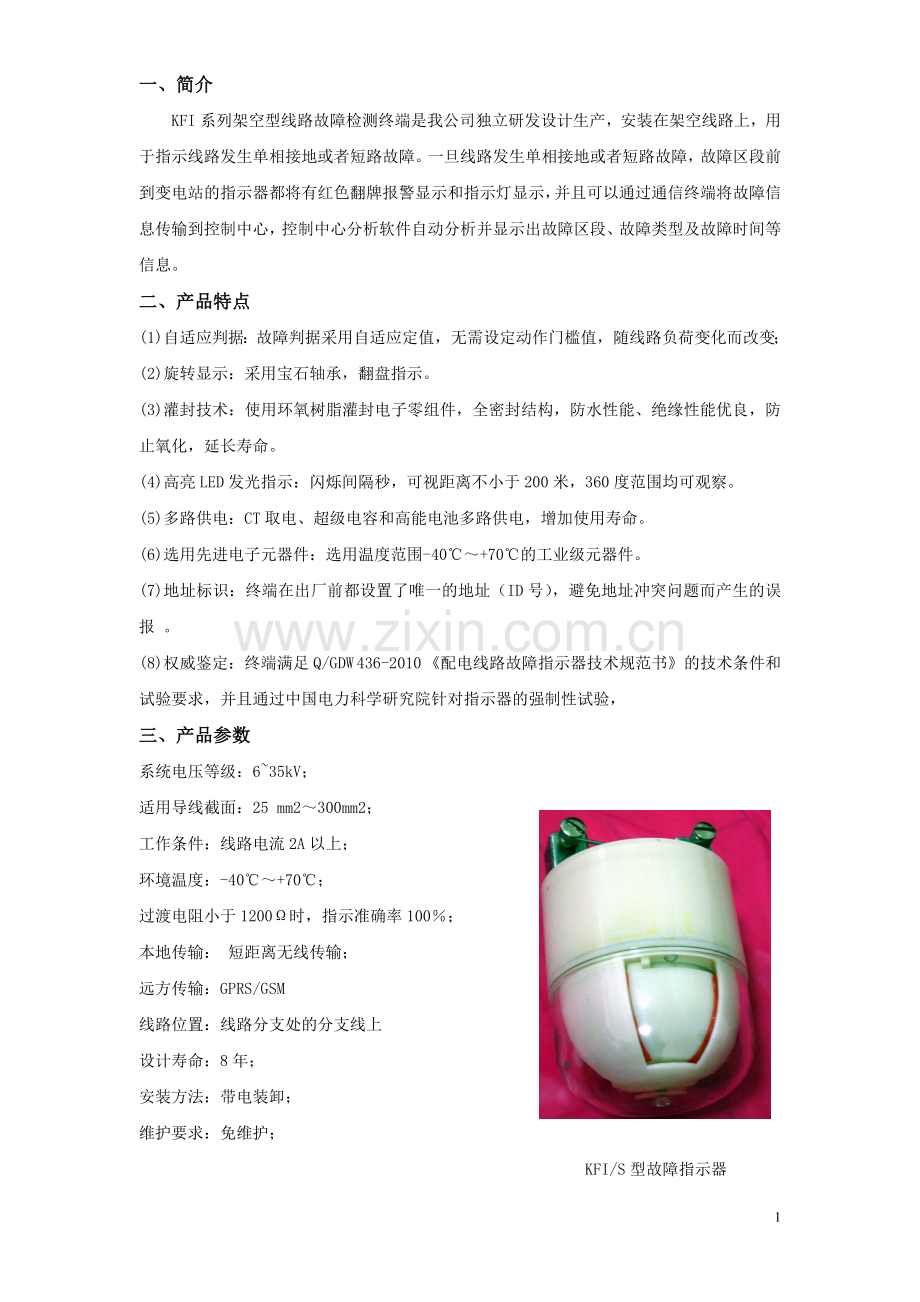

一、简介
KFI系列架空型线路故障检测终端是我公司独立研发设计生产，安装在架空线路上，用于指示线路发生单相接地或者短路故障。一旦线路发生单相接地或者短路故障，故障区段前到变电站的指示器都将有红色翻牌报警显示和指示灯显示，并且可以通过通信终端将故障信息传输到控制中心，控制中心分析软件自动分析并显示出故障区段、故障类型及故障时间等信息。
二、产品特点
(1)自适应判据：故障判据采用自适应定值，无需设定动作门槛值，随线路负荷变化而改变；(2)旋转显示：采用宝石轴承，翻盘指示。
(3)灌封技术：使用环氧树脂灌封电子零组件，全密封结构，防水性能、绝缘性能优良，防止氧化，延长寿命。
(4)高亮LED发光指示：闪烁间隔秒，可视距离不小于200米，360度范围均可观察。
(5)多路供电：CT取电、超级电容和高能电池多路供电，增加使用寿命。
(6)选用先进电子元器件：选用温度范围-40℃～+70℃的工业级元器件。
(7)地址标识：终端在出厂前都设置了唯一的地址（ID号），避免地址冲突问题而产生的误报 。
(8)权威鉴定：终端满足Q/GDW 436-2010 《配电线路故障指示器技术规范书》的技术条件和试验要求，并且通过中国电力科学研究院针对指示器的强制性试验，
三、产品参数
系统电压等级：6~35kV；
适用导线截面：25 mm2～300mm2；
工作条件：线路电流2A以上；
环境温度：-40℃～+70℃；
过渡电阻小于1200Ω时，指示准确率100％；
本地传输： 短距离无线传输；
远方传输：GPRS/GSM
线路位置：线路分支处的分支线上
设计寿命：8年；
安装方法：带电装卸；
维护要求：免维护；
KFI/S型故障指示器
四、 主要功能

1、 短路报警指示
故障检测终端在正常工作时检测线路的电流，当线路发生短路故障时电流达到或超过短路电流报警值时。该短路电流流经故障线路、短路点和主变，故障检测终端短路报警指示灯会不断闪烁并且翻牌（红色指示），明确指示出故障点所在的区段。
KFII/S通讯型故障指示器
2、 接地报警指示
接地检测是通过比较其相位，当采样接地瞬间的电流突变且大于一定数值，同时导线对地电压降低，故障检测终端接报警指示灯会不断闪烁并且翻牌（红色指示），指示出故障点所在的区段。
3、低电压报警
故障检测终端会自动检测电池电压，当电池电压低于2.7V时，故障指示器会远传数据报警；当电池电压低于2.1V时，故障指示器就会停止工作，可以通过外部的电池/壳更换相同型号的电池。
4、 二遥功能
遥信：在现场通过通信终端发送实施数据读取命令，检测终端的短路故障报警、接地故障报警等报警状态可以被读取，主动上报控制中心。
遥测：在现场通过通信终端发送实施数据读取命令，检测终端的负荷电流等实时数据可以被读取，主动上报控制中心。
控制中心的控制软件可以对终端进行远程维护和远程升级。
线路发生故障时，终端在0～3秒钟内主动通过无线通信方式、带数据加密和校验的无线通信协议与通控制中心进行数据通信；若终端未接收到控制中心的确认幀，则会立即重发。
五、安装方法
5.1 图1为安装工具及检测终端有关部分名称介绍，以便于故障检测终端的安装与拆卸。
5.2 安装过程：
1）在安装工具底部拧上绝缘杆（安装具底部螺纹为M30*2；利用变径接头也可使用M32*2的绝缘杆）。
2）将故障检测终端置于安装工具腔内，压线弹簧轴置于立柱侧(图2)。
3）将弹簧挑叉尖端插入压线弹簧前端之下，将挑叉支点跨在弹簧轴上（图3）。
4）稍用力压挑叉后部将压线弹簧连同弯梁一同扳起，并用挂钩将压线弹簧钩住（图4）移开挑叉。
5）手握绝缘杆将检测终端卡线开口对准电线用力上推，压线弹簧将会自动与挂钩脱开夹住电线，回路动板也将自动复位（图5，图6）。
6）下拉绝缘杆使安装具脱离检测终端，完成安装（图7）。

5.3 拆卸过程
1）将安装工具腔内的大弹簧取出（图8）。
2）将安装工具底部拧上绝缘杆。
3）手握绝缘杆将安装工具立柱置于电线侧面，腔口对准检测终端轻轻上推，立柱侧钩将会自动挂住检测终端（图9，图10）。
4）下拉绝缘杆使指示器脱离电线（图11）。

安装实例
六、通信终端功能
本通信终端一套具有远程传输、分布监控、集中管理、即时通知的智能化终端。整体采用微功耗设计，电源系统采用超级电容和直流电源的供电方式。终端一般直接安装在杆塔上或者开关柜内，可以接收故障检测终端发射的故障信息，对其故障信息进行精密解调计算，再将故障信息发送给主站系统，从而使监测人员能及时、准确地掌握输电线路的运行情况，节省抢修时间，提高工作效率。
数据转发站一般安装在线路分支点处，它能接收分支共故障指示器的编码信息，它与故障指示器的关系是1只对6/9只为一组，收到的动作信息通过处理后，经过地址编码和时序控制，通过GSM通信装置发送给GSM/GPRS中心站。数据转发站封闭在一个铝制的密封盒内，安装在10kV线路电杆上，可以带电拆装。
对于开关柜和环网柜，在每个开闭所或环网柜内设置一个数据转发站，它可以以无线的方式接收最多16路出线的故障信息、温度报警信息等。

七、产品参数
工作温度：-40℃～+70℃；
工作电源：AC220V/DC48V/太阳能板/电池/超级电容
静态功耗：0.2W≥ ；
信息传输形式：GPRS或GSM；
故障检测终端配置个数：每分支为3只,最多5分支；
防护等级：IP55
重量：不大于6kg
使用寿命：8-10年

八、安装：
1、SIM卡的安装
通信终端内设无线数据模块，在安装SIM卡时，将通信终端用5.0的六角扳将螺栓拧出并把外壳打开，（如图12所示）；然后用拇指和十指使劲夹紧无线数据模块的外壳将盖打开，（如图13所示）；按照图14把手机卡插入卡槽内，卡紧以后，把无线数据模块的盖和通信终端的外壳装好。

图12 图13

图14
2、通信天线的安装
将GPRS天线安装在如下图15右侧，将433天线安装在如下图15左侧。

图15
