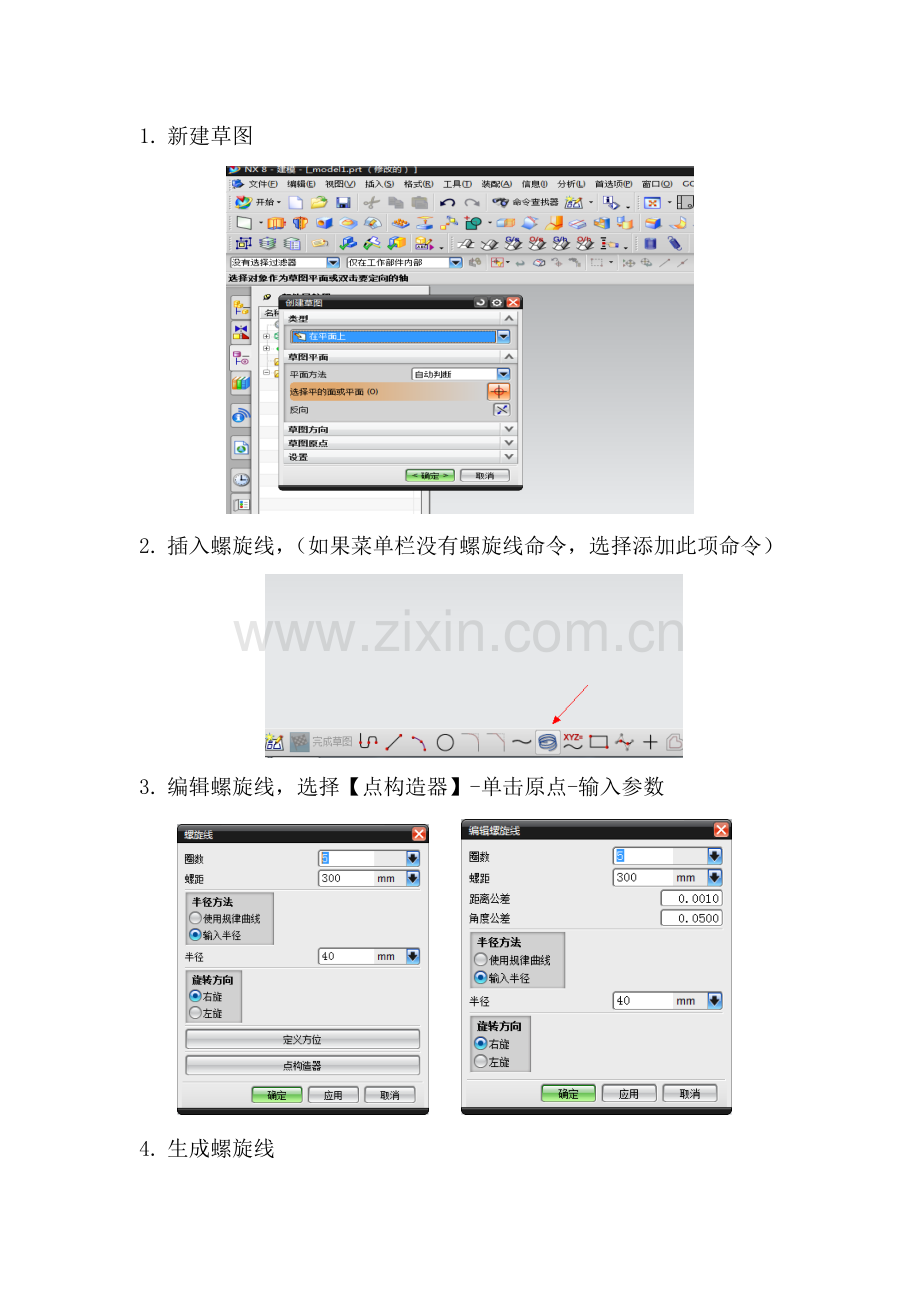

UG8.0 双螺旋线结构画法.doc

1. 新建草图

2. 插入螺旋线，（如果菜单栏没有螺旋线命令，选择添加此项命令）

3. 编辑螺旋线，选择【点构造器】-单击原点-输入参数

4. 生成螺旋线

5. 单击选择螺旋线-右键选择【移动对象】，然后如图所示选择参数，最后确定。

6. 草图连接两条螺旋线，单击【完成草图】。

7. 扫掠生成面体，选择【扫略】。

注意选择曲线后单击确定
8. 片体加厚：【插入】--【偏置/缩放】--【加厚】，选择加厚曲面，输入参数值。

9. 创建完成。
