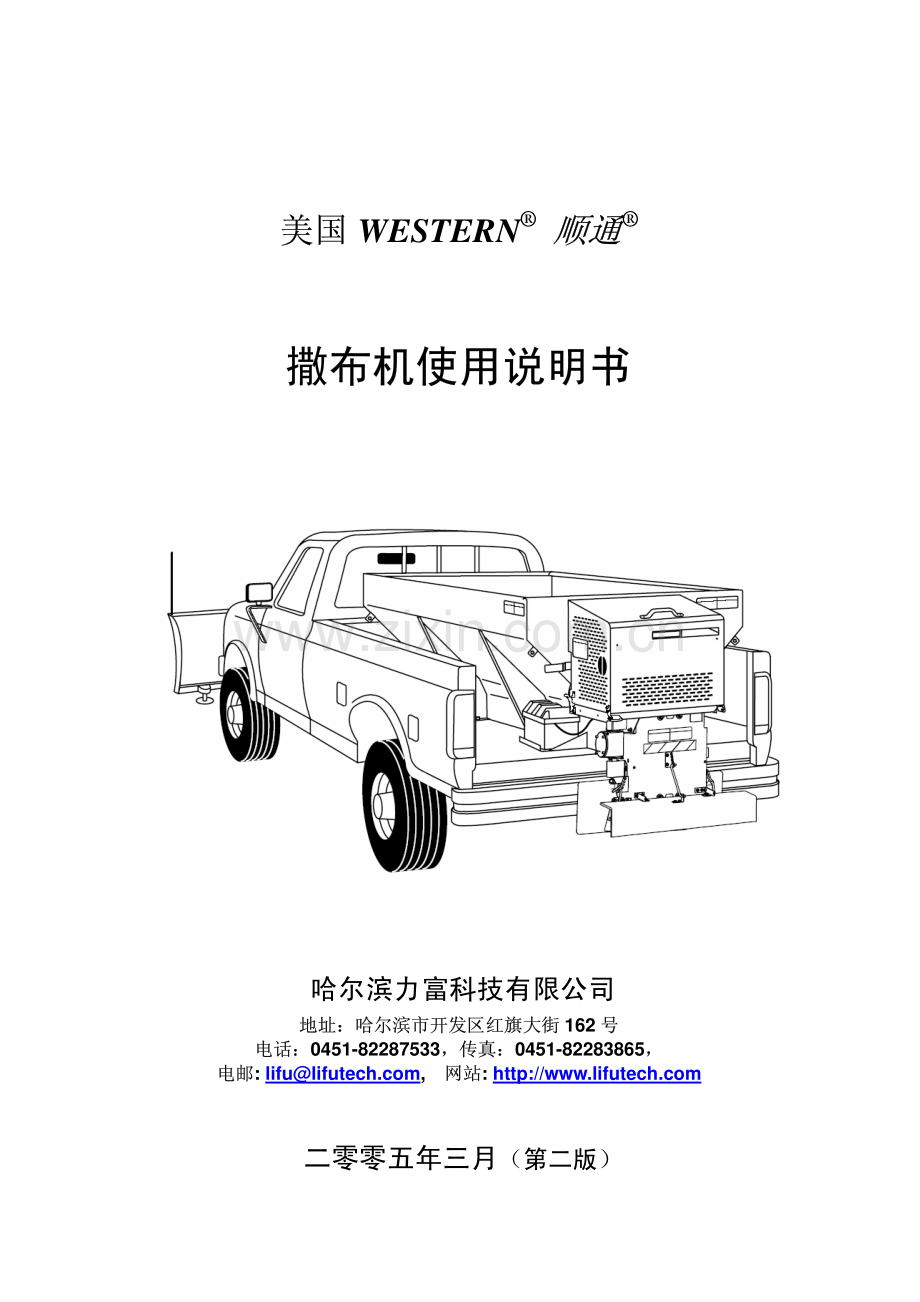

美国美国 WESTERN 顺通顺通 撒布机使用说明书 撒布机使用说明书 哈尔滨力富科技有限公司 地址：哈尔滨市开发区红旗大街地址：哈尔滨市开发区红旗大街 162 号号 电话：电话：[phone]，传真：，传真：[phone]，电邮电邮:,网站网站:http:/ 二零零五年三月（第二版）哈尔滨力富科技有限公司 实时清雪设备 产品说明书 0目录目录 所有者信息.1 撒布机外形及标牌.2 撒布机装料.3 操作说明 驾驶室内控制.5 发动机操作：.5 撒布机操作.6 分布档板的调整：.6 撒布物料分布控制：.7 保养.8 齿轮油：.8 传动皮带和传送链张力.8 电气系统.9 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 1 撒布机说明书撒布机说明书 本手册提供了有关新型漏斗式撒布机的安全、操作、维护、保养方面的信息。为了使您的撒布机处于完好状态，请您仔细阅读、理解本手册，并接受它给出的建议。注意：该撒布机设计用于专业除雪和清冰，不应用于其他的工作。所有者信息所有者信息 所有者姓名：所有者姓名：_ 购买日期：购买日期：_ 经销商名称：经销商名称：_ 电话：电话：_ 经销商地址经销商地址_ 运载体样式：运载体样式：_ 年份：年份：_ 撒布机类型（样式）：撒布机类型（样式）：_ 系列：系列：*_ 长度：长度：_ 重量重量_lbs/kg 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 2撒布机外形及标牌撒布机外形及标牌 图图 1 撒布机外形及标牌位置撒布机外形及标牌位置 撒布机上的警告及小心说明牌撒布机上的警告及小心说明牌 警告警告 小心小心 撒布机加上物料不能超过卡车载重量。撒布机加上物料不能超过卡车载重量。在装料、调整、或清理之前，要关掉撒布机。在装料、调整、或清理之前，要关掉撒布机。操作时，其他人员应站在操作时，其他人员应站在 25 英尺（英尺（8米）之外。米）之外。不要攀登或乘坐撒布机。不要攀登或乘坐撒布机。手、脚、衣服要远离运行中的传送链和转盘。手、脚、衣服要远离运行中的传送链和转盘。在操作或维护撒布机之前一定要阅读说明书。在操作或维护撒布机之前一定要阅读说明书。在每次使用之后要清除物料、刷洗撒布机。在每次使用之后要清除物料、刷洗撒布机。哈尔滨力富科技有限公司 实时清雪设备 产品说明书 3撒布机装料撒布机装料 本说明书是针对可以装撒布机的车辆，如您对车辆可否安装撒布机有疑问，请与车辆生产厂家联系，以得到车辆承重的确切信息。表 1：撒布机用料比重 原料 英制比重（磅/立方尺）公制比重（千克/立方米）细盐（干）1350 468.6 粗盐（干）1215 421.7 粗沙（干）2700 937.2 粗沙（湿）3240 1124.6 撒布机最大容积、重量等参数见表 2。装料前应得到有关车辆承重数据，如前后轴荷等。从载重量中减去撒布机的重量就可得到可装料的最大重量。（a）普通型撒布机 （b）高容积型撒布机 图图 2 各种型号撒布机料斗容积各种型号撒布机料斗容积 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 4表 2：撒布机型号规格表 表 2：撒布机型号规格表 撒布机撒布机 型号型号 机体 钢板材料机体 钢板材料 总体尺寸 长总体尺寸 长 x 宽宽 x 高 高 mm 重量 kg重量 kg 容量容量 m2 最大最大 容量容量 m2 动力源选择动力源选择 10HPHPTecumseh11HP本田液压 马达HP本田液压 马达 适应车辆适应车辆 7 12 gauge 碳钢 2616.x 1289 x 812.8 290.6 1.55 1.83 X X 7 14 gauge 304 不锈钢 2616.2 x 1289 x 812.8 272.4 1.55 1.83 X X 8 12 gauge 碳钢 2921 x 1289 x 812.8 340.5 1.83 2.29 X X X 8 14 gaug 304 不锈钢 2921 x 1289 x 812.8 317.8 1.83 2.29 X X X 到 1 吨 皮卡车(3859 磅以上的GVWR)8 12 gauge 碳钢 2921 x 1473 x 952.5 363.2 2.38 2.92 X X X 8 12 gauge 304 不锈钢 2921 x 1473 x 952.5 363.2 2.38 2.92 X X X 9 12 gauge 碳钢 3225 x 1473 x 952.5 408.6 2.65 3.29 X 9 12 gauge 304 不锈钢 3225 x 1473 x 952.5 408.6 2.65 3.29 X 10 12 gauge 碳钢 3530 x 1473 x 952.5 454 3.02 3.75 X X X 10 12 gauge 304 不锈钢 3530 x 1473 x 952.5 454 3.02 3.75 X X X(6810 磅以上GVWR)翻斗或平板卡车 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 5操作说明操作说明 驾驶室内控制驾驶室内控制 电动离合器 点火开关 电动油门开关 油门指示 转盘 图图 3 驾驶室控制器面版图驾驶室控制器面版图 注意：当电动离合器在“开”和“点（播）”位置时，转送链和转盘将处于工作状态注意：当电动离合器在“开”和“点（播）”位置时，转送链和转盘将处于工作状态 发动机操作：发动机操作：以下发动机操作是按照上面图 3 驾驶室控制盘图标识进行操作说明。启动发动机程序：启动发动机程序：小心：在操作前一定要阅读说明书小心：在操作前一定要阅读说明书 1.将汽车启动开关打“开”。2.检查转盘开关处于“关”的位置。3.将撒布机发动机点火开关调到“开”。4.在发动机开始转动的同时将油门移向“快”（当油门开始运行时，油门指示灯会亮。在灯亮后保持油门开关在“快”的位置约 1/2 秒）。5.当发动机开始点火时，将油门移向“慢”发动机将启动。当发动机开始点火时，将油门移向“慢”发动机将启动。6.一旦发动机启动，松开点火开关。7.发动机启动后，将油门开到最大（快），让发动机预热到工作温度后，便开始进行喷撒作业。8.在开始喷撒作业前，应根据车速及幅宽控制发动机的转动速度：增速：油门推向“快”。但不要在撒布机在指示灯亮的情况下工作。指示灯亮意味着的燃料加浓，这种状态下工作很废油，还容易损坏火花塞。减速：油门推向“慢”。开 关 点 开关 发动机快 慢 转盘 启动 油门 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 6 停止发动机：停止发动机：1.油门推到慢并停留两秒钟。2.将点火开关关闭。本田发动机油门调整：本田发动机油门调整：1.发动机运行时油门在“关”的位置。只有当发现油门没有关上时才需要调整！2.油门开关移到全开。3.转动油门调整螺丝 57 圈（逆时针方向）。4.试图向油门调整螺丝方向推油门杆。如没有动作则不需要调整。5.将调整螺丝转回到原来位置或向顺时针方向转动，直到它接触油门柄。撒布机操作撒布机操作 分布档板的调整：分布档板的调整：用料的撒布量及分布情况取决于发动机转速、料门位置及内、外档板的设定(调整见图4)。降低发动机转速或（和）料门开度都将减少向转盘的送料量。增加转速或（和）料门开度都将增加送料量。图图 4 内挡板调整手柄的位置（两侧对称）内挡板调整手柄的位置（两侧对称）哈尔滨力富科技有限公司 实时清雪设备 产品说明书 7撒布物料分布控制：撒布物料分布控制：从撒布机顶端向下看（如图 5 所示）内档板内档板 外档板外档板 两侧内档板向外 所有档板向下形成“窄均匀”分布 左侧板向里，右侧向外 右侧板向下形成右侧高密度 左侧板向外，右侧向里 左侧板向下形成左侧高密度 图图 5 档板调整与撒布物料分布之间的关系档板调整与撒布物料分布之间的关系 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 8保养保养?雪季初期和末期在所有电接头上涂抹防锈油。?每工作 10 小时后，要在惰轮轴、驱动轴和转盘轴承上加油或油脂。?每工作 50 小时，要向输入轴承注油。并检查齿轮箱油面确认其位置与注油孔平齐。?每年需换油一次。齿轮油：齿轮油：用 Mobil SHC632 或 Exxon SHP320 及其他同等用油。传动皮带和传送链张力传动皮带和传送链张力?在雪季开始，或是每个月检查个皮带轮固定螺钉。?检查皮带，如有裂痕需更换。?保持正确张力。皮带有正确的张力时，推皮带中点可以得到 6 8 毫米的位移。增加发动机皮带张力：增加发动机皮带张力：松开发动机座的固定螺栓，向外推动基座，直到得到正确的张力后重新固定。增加转盘皮带张力：增加转盘皮带张力：松开转盘轴承座的固定螺栓，向外推动轴承座，直到得到正确的张力后重新固定。?经常检查传送链的张力。检查方法如图 6 所示：从传送链末端量出 20-24 英寸（约 0.5-0.6 米）的距离，用手推链条末端，在量出点应有 1-3 英寸（25-80 毫米）的凸起。图图 6 检查传送链的张力的方法检查传送链的张力的方法 哈尔滨力富科技有限公司 实时清雪设备 产品说明书 9?用撒布机前端的两个 5/8 x 6螺栓来调整传送链的张力。先松开锁紧螺母才可调整。两侧调整量需均等才能保证送链的张力均匀分配。?每次用完后，要清理传送链上的物料以防传送链被冻结。电气系统电气系统 为方便用户维护，电气系统图如图 7。图图 7 撒布机电气系统图撒布机电气系统图
