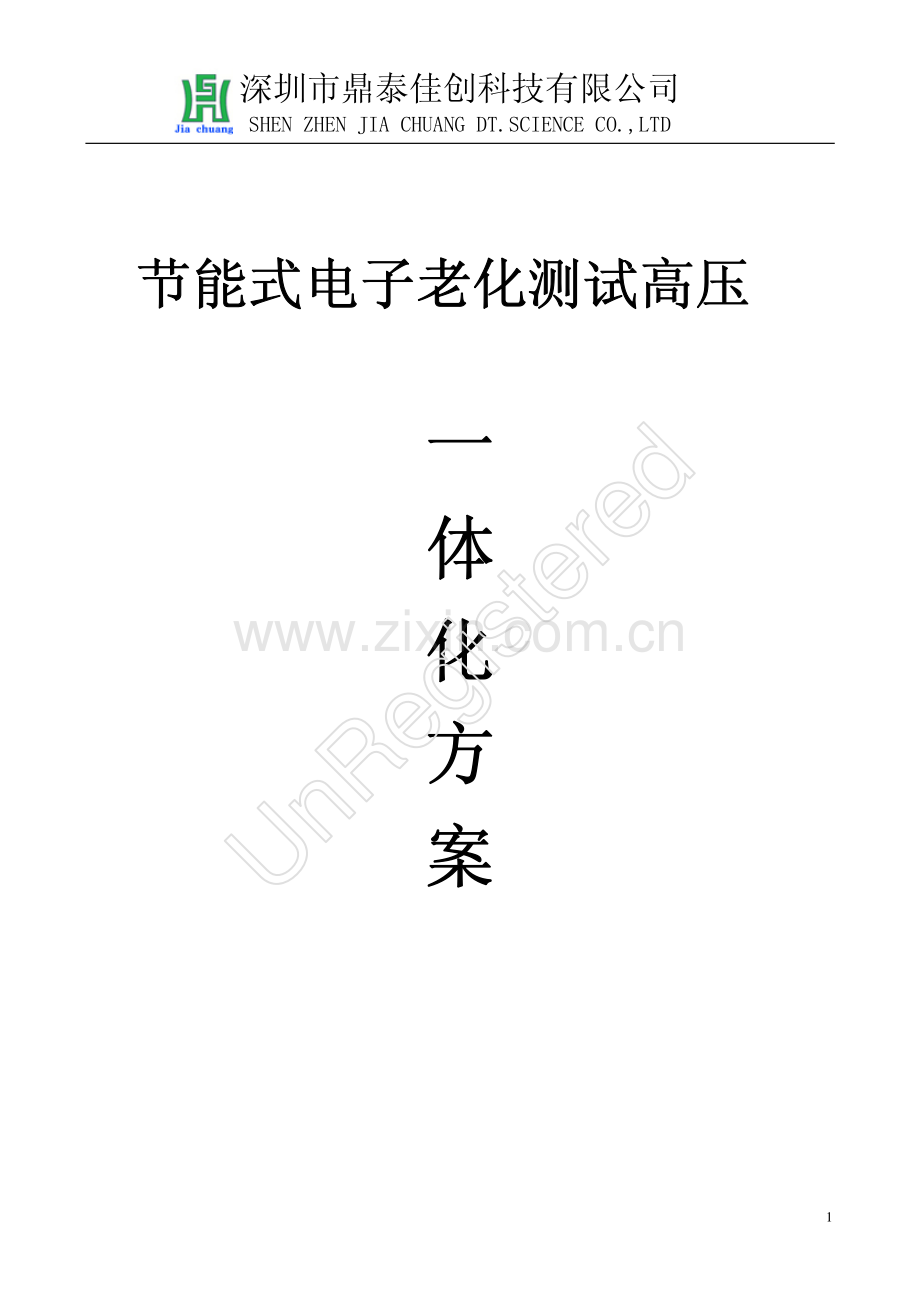

深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 1 节能节能式电子老化测试高压式电子老化测试高压 一一体体化化方方案案UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 2 一一、生产流程图生产流程图 高压高压测试测试 20PCS 产品连板测试，详细测试请见附页 P3 每台 480 点分 6 层/40 层，2 张移动托盘，详细请见附页 P5 每台托盘一次切换测试 20PCS 产品,详细请见附页 P11 老化烧机老化烧机 电性测试电性测试 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 3二二、高压测试高压测试 1 1、2020 连板同步连板同步（产品产品）测试测试（如图如图一一）2 2、2020 连机高压测试仪要求参数连机高压测试仪要求参数，开发与客户提供调节参数调节一致开发与客户提供调节参数调节一致，如有不良机出现报警如有不良机出现报警，可采用排除法剔出不良产品可采用排除法剔出不良产品，反之通过全部良品反之通过全部良品，如下步骤如下步骤：2.1 2.1 准备事项准备事项：2.1.1 确定仪器所接电源为 220V。2.1.2 测试线无破损。2.1.3 用 3K的点检盒初步确认仪器的功能正常 2.2 2.2 操作步骤操作步骤：2.2.1 接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。2.2.2 设定“漏电流”值：按下“预置键”，调节“预置调节”将“漏电流”预置在所需值。2.2.3 连接被测件：根据被测试件的需要，将测试线和被测件连接好。2.2.4“定时测试”：将定时开关“定时调节”置在“定时”位置，调节定时拔盘开关，设定所需的定时时间，然后按下“启动”开关，调节“电压调节”旋钮使输出电压至所需值。2.2.5“手动测试”：将定时开关“测试键”置在“手控”位置，按下“启动”开关，调节“电压调节”旋钮，缓慢输出电压至所需值。2.2.6 在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时仪器会自动报警并切断输出电压，这时按下“复位”开关即可，仪器重新回到待测状态。2.2.7 如果检测到的“漏电流”，没有超过设定会值，则定时时间到或按下“复位”开关后，仪器回到待测试状态。2.2.8 遥控测试：将遥控棒上的五芯插头插入仪器上的遥控插座内，按下测试棒上的开关即可进行测试。电压微调按键 电源开关 上/下控制键 高压启动键 电压显示屏 不良品放置盒 20 同步（产品）测试 图一图一 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 42.32.3 注意事项注意事项：2.3.1 必须使用三孔电源插座，接地一定要良好，仪器接地一定要和电源地可靠连结。2.3.2 操作者应戴绝缘手套，脚下应有绝缘垫。2.3.3 打开仪器电源要把“电压调节”旋钮逆时针旋转到底；在预置各项功能之前，要将仪器处于“复位”状态。2.3.4 不要在测试状态下接触被测试件及测试导线。2.3.5 不要人为地将输出高压端与机壳或地线短路，。以免损坏仪器。2.3.6 万一发生意外情况，应立即切断电源。2.3.7 指示灯或报警出现故障时应立即检修。2.3.8 采用遥控测试时，操作应格外小心，以免发生危险；采用遥控测试时，定时不起作用。UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 5三三、老化老化烧机烧机 1 1、2020 连连板用活动托盘放置手推车周边到老化房直接上挂插板用活动托盘放置手推车周边到老化房直接上挂插 ACAC，DCDC 接口负载老化接口负载老化，并在老化并在老化监控界面监控到良品监控界面监控到良品、荡机荡机、不良产品不良产品、无机台等信号无机台等信号（如图如图二二）。）。2 2、每台每台 480480 点分点分 6 6 层层/40/40 层层，分别为分别为 2 2 张移动托盘张移动托盘，每一张托盘老化数量为每一张托盘老化数量为 20PCS20PCS，此老化此老化车为点对点串联式老化车为点对点串联式老化。老化车托盘为活动式托盘每个托盘可根据客户的要求去配老化车托盘为活动式托盘每个托盘可根据客户的要求去配每一个点每一个点的功率大小的功率大小，已分层单面控制已分层单面控制，每每台老化车为台老化车为 A A 面面 B B 面面，A A 面与面与 B B 面面可分开程控可分开程控，A A 面与面与 B B面可老化不同参数电源面可老化不同参数电源（12V1A12V1A 为为 A A 面面），（），（12V2A12V2A 为为 B B 面面）。）。以此类推可配出不同大小功率电以此类推可配出不同大小功率电源的的整体式老化源的的整体式老化。以提高老化效率为主以提高老化效率为主。此托盘可为老化完成后利用托盘做高压测试及此托盘可为老化完成后利用托盘做高压测试及 ATEATE综合测试一体化综合测试一体化。此托盘可一次打高压产品为此托盘可一次打高压产品为 20PCS20PCS，综合测试也是为综合测试也是为 20PCS20PCS。以提高生产以提高生产效率节约人工为主效率节约人工为主。（见图三见图三）图图二二 图三图三 A A 面面 B B 面面 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 6四四、以下是我司老化节能以下是我司老化节能省电省电负载老化设备方案负载老化设备方案 D2D ERS D2D ERS 规规 划划 方案说方案说 明明 1、客户要求规划 480pcs 模块电源同时老化，模块电源为 30W，单路输出。2、产品老化方案：采用串联方式，一个模块 2400W 三通道输出每通道 800W 单通道串联，30W 即27/28/27 个产品为一串。3、双两台老化车 DD 模块 需求量为：480/12/2=6 pcs 预留一个双边车架每边 240PCS，总规划 480 位。一一、库体及结构库体及结构 A.材质 采用 30*30MM*1.2MM 方通,喷粉烤漆 B.外观尺寸 长*宽*高2000MM*800MM*1800MM C.老化数量 老化 30W 以内包括产品 240PCS车,共做 4 车老化 30W以内 960 每间放置一个老化架(6 层),老化架分双面上下机，每层老化产品 40PCS D.测试架 每层高度 200MM，产品放置层总高度 1800MM E.AC 插座 采用双色压线连接器，每台车配 480PCS台。每个连接器供 1PCS 产品使用。1.库体用 50*100*1.2MM 的不锈钢扁通作框架。2.库体的设左右挡板，电控部分分置库体侧面。1 1 车体部分车体部分 F.设计说明 3.DD 老化模块放置简易老化车架最下面。三三、电控系统电控系统 产品功率(KW)0.6 输 入 电压 220V A.基本参数 产品数量（PCS）960 效率 0.7 B.产品总电力 14.4 KW ERS 最少回收的电力 10 KW C.控制总电力 5 KW D.系统总电力 15.30 KW 为了安全考量，客户需提供电力 10 KW 1 1 系统总电力系统总电力 E.配线方式 三相五线制(业主负责主电力接到我方控制柜)2 2 电线选用电线选用 A.烧机房内所有线材均使用 105耐温电线。四四、老化负载老化负载 1 1 负载规格负载规格 A.DC-AC 能源回收模块，每个 ERS 模块带 3 通道，共 6 台 DD 模块，0台逆变器 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 7 其原理示意图如下：B A 负载接口 与 D2D 产品转接板上的接插件相匹配 B 负载 PCB Layout 图 2 2 负载接口面负载接口面板板 节能负载：3.3V/30A 5V/30A 12V1/15A 12V2/15A 3 3 ERSERS 参数参数 DC-AC ERS 回收的效率大于 80，其它参数详见 ERS 规格说明书。A 示意图 B 技术规格 4 4 模块电源模块电源 DD 模块 DD 逆变模块 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 8 逆变模块 五五、电脑监控系统电脑监控系统 1 1 监控点数监控点数 A.监控 72 组电压电流，并可程式动态设定负载。該系統為運用多片測試模塊、通訊模塊、PLC 與工控計算機組成的電源老化 A.概述 監控系統。通過該系統能實時掌握老化房机台的老化狀況 B.电压范围 90V C.扫描述速 20MS/点 D.测试精度-14V+14V 為60MV,+14V+80V 為1%E.报表格式 excel文件格式自动存儲 F.产品NG报警 当有产品 NG 时,声光报警器报警(a)Model Name(b)AC Input Votage(c)Temperature Setting(d)Monitor Output V(Muti-Channel by select)(e)Tolerance G.机种参数(f)Powrer On/off Cycle H.自动传参数 自動傳送 Temperature Setting 及 Powrer On/off Cycle 等相關參數給 PLC I.图表功能 能以圖表曲線方式顯示機台的記錄數據。J.自检功能 具有系統硬體自檢功能，方便故障維護。2 2 系统说明系统说明 K.网络连接 此系統具網絡連接及管理扩展功能。UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 93 3 系统主界面系统主界面 A 主界面示意图 (此示意图)4 4 车架结构图车架结构图 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 10 并联式并联式 ERSERS 模块模块省电省电回收电费计算回收电费计算 项次项次 节能负载电费试算表节能负载电费试算表 传统负载电费试算表传统负载电费试算表 1 产品 A 最大老化功率(W):30 产品 A 最大老化功率(W):30 2 产品效率（假定）85%产品效率（假定）85%3 ERS 最大 Burn-in 数量:480 最大 Burn-in 数量:480 4 ERS 能源回收率:85%能源回收率 0 5 每天 Burn-in 时数:10 每天 Burn-in 时数:10 6 每月工作天数：26 每月工作天数：26 7 每月回收电能 3182.4 每月回收电能 0 8 老化产品总共用电（月）：1222.30588 老化总产品共用电（月）4404.70588 9 每度电费(RMB):￥1.3 每度电费(RMB)￥1.3 10 每月花费的电费(万元）:￥0.16 每月花费的电费(万元）:￥0.57 11 一年花费的电费（万元）￥1.91 一年花费电费(万元）:￥6.87 12 二年花费的电费（万元）￥3.81 二年花费电费(万元）:￥13.74 13 三年花费的电费（万元）￥5.72 三年花费电费(万元）:￥20.61 14 四年花费的电费（万元）￥7.63 四年花费的电费（万元）￥27.49 15 五年花费的电费（万元）￥9.53 五年花费的电费（万元）￥34.36 16 一年节省的电费（万元）￥4.96 17 二年节省的电费（万元）￥9.93 18 三年节省的电费（万元）￥14.89 19 四年节省的电费（万元）￥19.86 20 五年节省的电费（万元）￥24.82 21 老化房节省用电率（排除系统用电）72%22 节能负载投资回收年限（不含排风省电与其他硬件节省）1 年￥1.91￥6.87￥4.96￥3.81￥13.74￥9.93￥5.72￥20.61￥14.89￥7.63￥27.49￥19.86￥9.53￥34.36￥24.82￥0.00￥5.00￥10.00￥15.00￥20.00￥25.00￥30.00￥35.00万元12345年度节能负载与传统负载对比表节能负载花费电费传统负载花费电费节能电费UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 11 五五、电性电性测试测试 1 1、2020 连板同步连板同步（产品产品）测试测试（如图如图三三）2 2、2020 连机连机电性电性测试仪要求参数测试仪要求参数，开发与客户提供调节参数调节一致开发与客户提供调节参数调节一致，如有不良机出现报警如有不良机出现报警，可采用可采用对应号对应号剔出不良产品剔出不良产品，反之通过全部良品反之通过全部良品，如下步骤如下步骤：2 2.1.1 测试前测试前准备事项准备事项：2.1.1 确定仪器所接电源为 220V，并有地线接地。2.1.2 测试数据线无破损，松动，接触不良引起内阻大而影响测试效果。2.1.3 通电后仪器自检是否显示 PASS 并且 PC 进入系统待机检测状态，各功能键正常，无异味无异响方可正常操作。2 2.2 .2 操作步骤操作步骤：2.2.1 接通电源：打开电源开关，确定机体内“电压调节”旋钮已设置交流 110V/220V,和直流 12V/24 输出。2.2.2 自动检测成品参数要求编程设定“CC/CR/CP/CV/Short/Dynamic 极性反接/纹波/功率等综合输出测试”值；按下“共计 8 个档位存储”，并用调出键调用编程好参数值，“调节自动检测”将“自动测试统一档位”预置在所需值。2.2.3 连接被测件：根据被测试件的需要，将测试线和被测件钮牢连接好。2.2.4“定时测试”：将定时设置“定时调节”置在“每一步骤后序”位置，调节定时拨盘开关，设定所需的定时时间，然后按下“存储”按钮，调节“0.2S 至 5S”旋钮使输出时间至所需值，依 1/2/3/4/负载号机递增。红/绿LED指示判定 测试纹波显示窗 测试结果 LCD 显示屏 CC/CR/CP/CV/Short/Dynamic 极性反接等综合输出测试 电压/电流指针显示 内部测试系统 TEST 启动键 AC/DC 成品功能分压测试 上升按键功能设定 图图三三 UnRegistered深圳市鼎泰佳创科技有限公司 SHEN ZHEN JIA CHUANG DT.SCIENCE CO.,LTD 12 2.2.5“手动测试”：将上下设定 1-9“测试键”置在“手控”位置，按下“启动 TEST”进行 CC/CV/CR 检测，手动切换输出电压至所需值并用目视判定良品与否。2.2.6 在测试过程中，如果检测到的“电性值”值超过设定的“电性值上下限”预置值时仪器会自动报警长响并 LED 绿灯不亮，LED 红灯高亮，判定测试此成品充电器为坏品，重测试“复位”按钮即可，仪器重新回到待测状态。2.2.7 ATE 测试系统测试好良品与坏品根据 QC 代码并填写标示和区分，并如实记录于检测制程报表。2 2.3.3 注意事项注意事项：2.3.1 必须使用三孔电源插座，接地一定要良好，ATE 仪器系统接地一定要和电源地可靠连结。2.3.2 QC 操作者应戴静电环套，应有良好接地。2.3.3 不要在测试状态下接触被测试件及测试导线。2.3.4 不要人为地将输出高压端与机壳或地线短路，以免损坏仪器。2.3.5 ATE 指示灯或报警出现故障应立即知会工程技术人员检修。此设备已在科讯此设备已在科讯、荣为信荣为信、金宝通金宝通、海锦通等公司得到明显成效海锦通等公司得到明显成效，此设此设备成熟稳定备成熟稳定、生产效率高生产效率高、省电省电、省人工省省人工省 3 3-5 5 人人。UnRegistered
