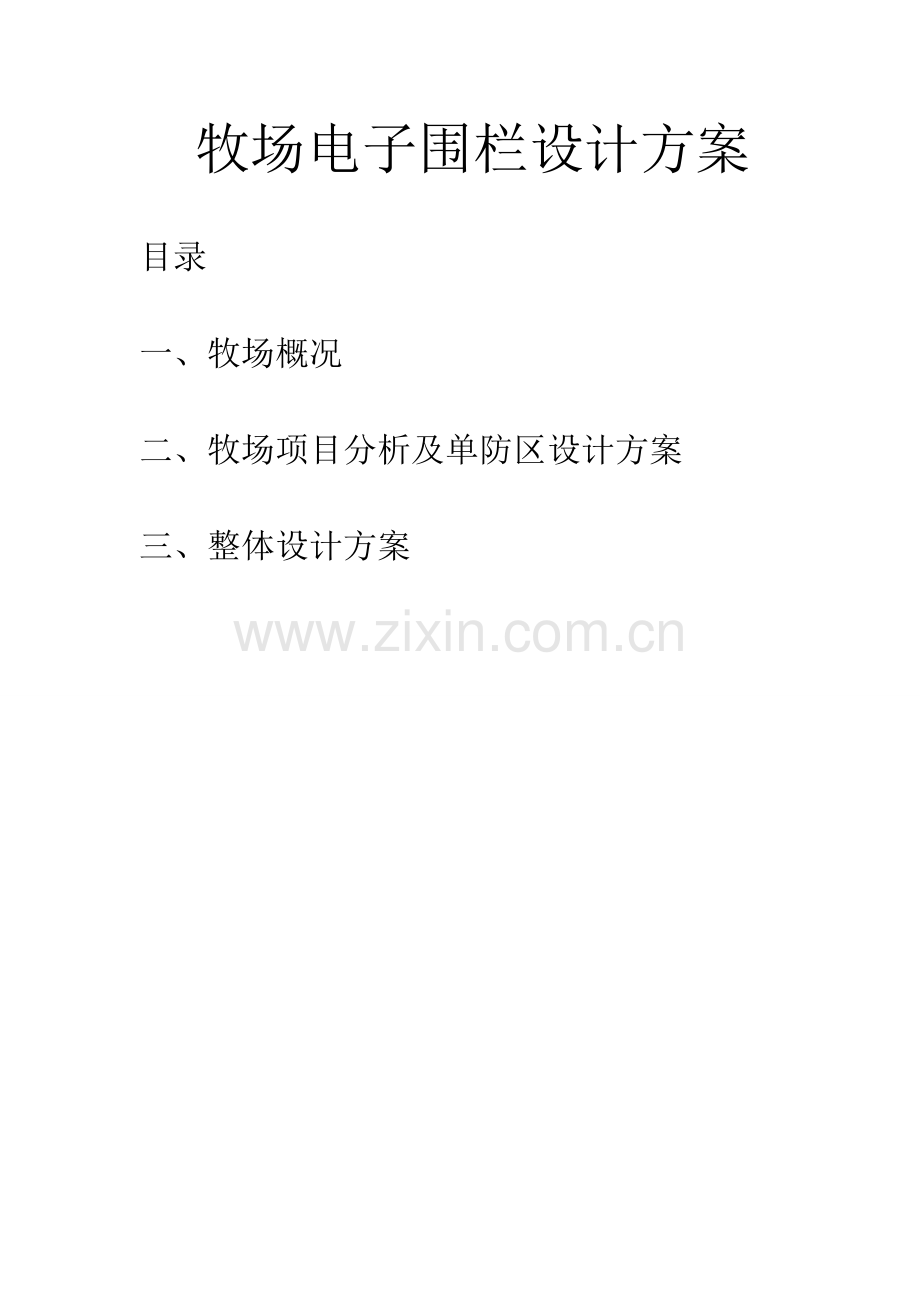

牧场电子围栏设计方案

目录

一、 牧场概况

二、 牧场项目分析及单防区设计方案

三、 整体设计方案

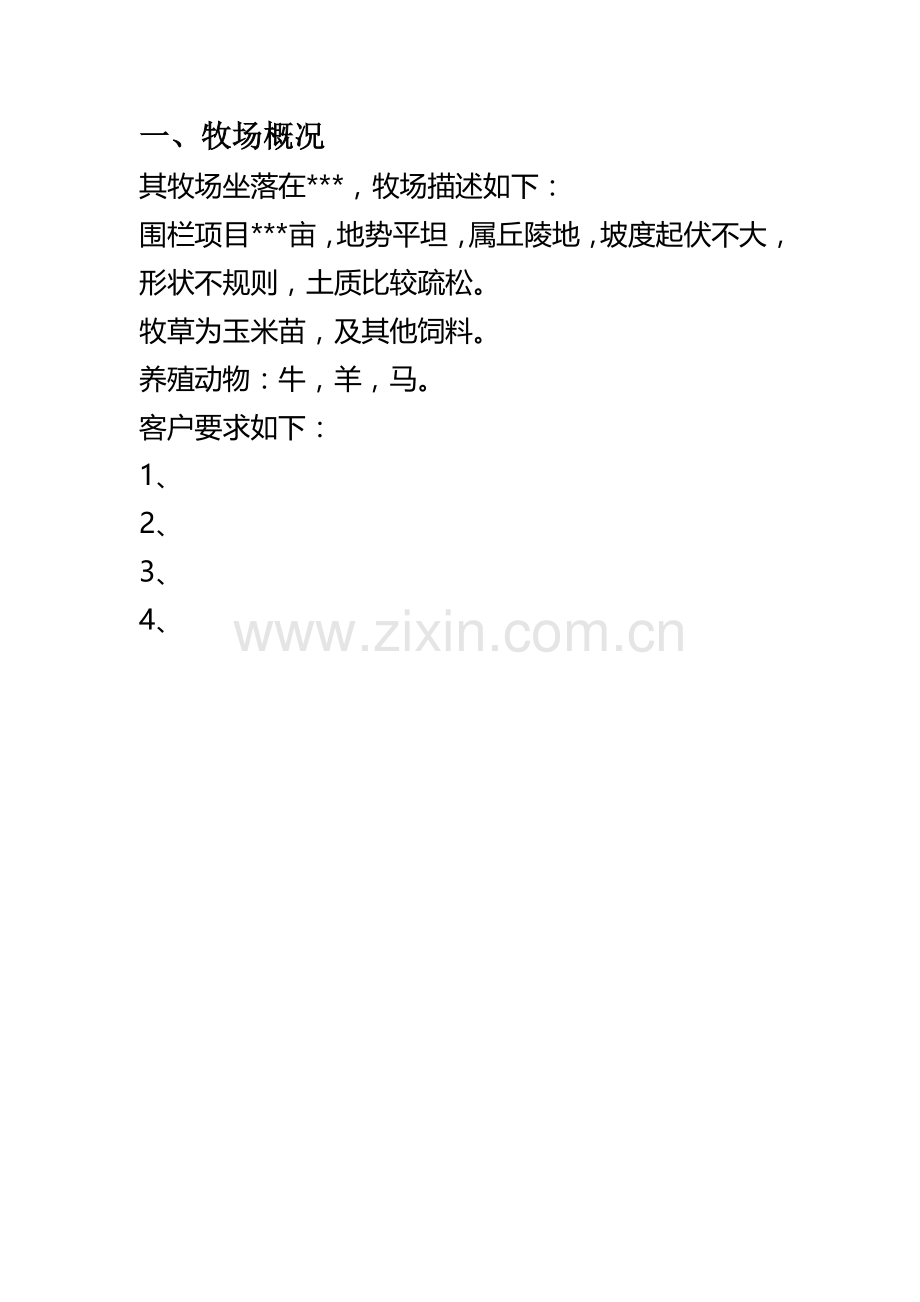

一、牧场概况
其牧场坐落在***，牧场描述如下：
围栏项目***亩，地势平坦，属丘陵地，坡度起伏不大，形状不规则，土质比较疏松。
牧草为玉米苗，及其他饲料。
养殖动物：牛，羊，马。
客户要求如下：
1、
2、
3、
4、

二、牧场项目分析及单防区设计方案
以10亩为例，假设边上为80米，总共边长320米，这个按规则正方形做的演示方案，方便客户的理解。
1、大木柱的距离为20米每根，确保我们的围栏的抗撞击能力，共16根，疏松的土其长度大点，埋在地下的长度可长些。
2、小木柱的距离为5米每根，主要其支撑导电缆的距离。48根。其深度应该大于1.5米。适宜深不宜浅。

3、我们初步设计装3线，动物的脚部，牛，羊，马的鼻子高度的位置共3根。（具体的高度分配因动物的高度而定，25-35cm，55-65cm，90-110cm）

4、采用直径为5.0mm的导电缆

5、太阳能供电系统

供电电源：DC12V或12电池
供电方式有：
1、电源适配器使用市电220伏供电。
2、千电池直接供电（直接12伏）。
3、太阳能供电，包括太阳能发电板，蓄电池，太阳能板发电控制器。
6、系统机构及系统配件介绍
统机构图统机构图
系统配件介绍：
A牧场能量控制器：
牧场能量控制器的特性：
1、 供电电源：DC12V或12电池。
2、 最大能量传输距离：20KM；
3、 输出电压：11KM；
4、 5级LED灯动态指示高压输出电压或供电电池电压。
5、 2.5s大周期，1.5s小周期，白天、晚上等工作模式自动转换或手动切换；
6、 当电池电压低于10V时指示灯闪烁报警。
7、 符合国际电子围栏标准CEI-1011。
牧场能量控制器的技术参数：
输入电压：DC12V电池。
能量功耗：3.2W
最大电压输出：11KM
最大能量输出：2J;储存能量2.7J
12V酸性电池，1.5s脉冲周期时脉冲电流：180ma
12V酸性电池，2.5s脉冲周期时脉冲电流：110ma
牧场能量控制器的运用领域：
广泛应用牧场、鱼塘、果园、草原、林场、动物园、鸡舍、养殖场等。
B、终端杆绝缘子

主要用于固定在拐弯处或者终端木柱固定和拉紧通电绳，而又保证木柱的绝缘。
C紧绳轮

除了终端杆绝缘子的作用外，还用于拉紧通电绳。
D圆孔自攻绝缘子

主要安装在拐弯及终端杆木柱之间的其他杆子，主要起支撑和固定的作用。
E弹簧门

包括：双向挂钩自攻绝缘子、门弹簧、围栏绝缘手柄
主要作用：方便人和动物的进出，而又保证闭合时保证周界的完整性。
F避雷跟接地

避雷器：保证在空旷的野外遭受感应雷时，能及时限压分流，保护好我们的能量控制器。
接地：接避雷器，接主机接地端，与通电绳形成打击四路，良好的接地能确保良好的打击力度，影响着电子围栏的使用效果。

7、 配置表（具体实施时可能有些出入，详见电子围栏配置清单）

五、整体设计方案
以单区为单位，以此案类推。
各区之间的连接有以下几种方式：

方式一：两区之间公用一边（如A,B区），这个方式可以省下一个边长的绝缘子跟通电绳，但这样会一个问题：一个防区带电，其他防区都会电。
方式二:每个区独立的回路（同A,B区），两相邻区之间可以用同一排木柱，两排绝缘子，两排通电绳。
方式三：真正独立防区，防区间毫无瓜葛。而且两防区之间有通道可以方便工作人员的行动。
方式四：混合式，灵活适用上面三种方式。
