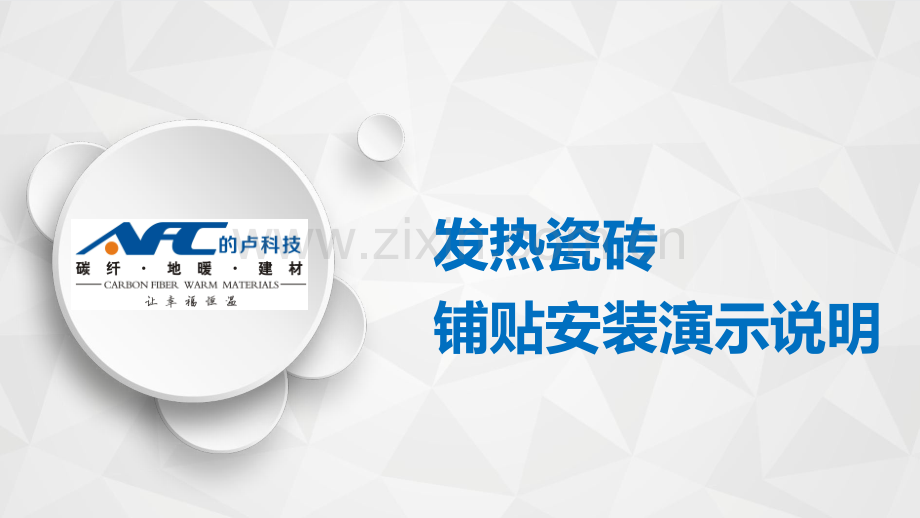

发热瓷砖铺贴安装演示说明.pdf

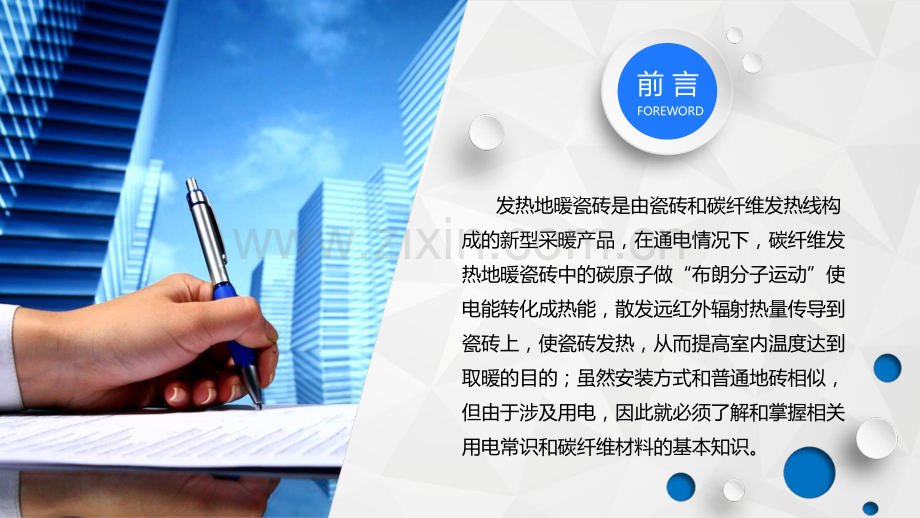

发热瓷砖铺贴安装演示说明 发热地暖瓷砖是由瓷砖和碳纤维发热线构成的新型采暖产品，在通电情况下，碳纤维发热地暖瓷砖中的碳原子做“布朗分子运动”使电能转化成热能，散发远红外辐射热量传导到瓷砖上，使瓷砖发热，从而提高室内温度达到取暖的目的；虽然安装方式和普通地砖相似，但由于涉及用电，因此就必须了解和掌握相关用电常识和碳纤维材料的基本知识。前 言FOREWORD 一、工作电压:120-240V 二、800*800mm 功率：1155W/片或1455W/片 三、室内可控温度:16-30(可调)产品技术参数目 录CATALOG0503010204设计要求材料防护要求铺贴要求铺贴地暖瓷砖0607 温控器安装要求通电升温完工验收 第一部分设计要求PART 011.根据入户电线配置计算安装地暖砖的面积 或数量。2.根据房间面积大小及房屋保温情况计算安 装功率的大小，一般在130-200W/；或 有效地暖铺贴面积占室内面积的 70-85%进行设计。设计要求3.根据房间的设计功率配置相应的空气 开关以确保使用安全。4.每组电源连接线为22.5平方铜芯线，承载功率不得超过2800W （2800W单片地暖瓷砖的功率=安装 地暖瓷砖的数量）。设计要求 第二部分材料防护要求PART 021.发热瓷砖在储存、搬运、运输过 程中，应防震、防雨；轻拿轻 放，不得抛、摔、拖、压。2.保温辅助材料不得暴晒和雨淋，温控设备必须配备专用温控器。材料防护要求 第三部分铺 贴 要 求PART 031.发热瓷砖铺贴前，需用数字万用表 检测每片发热瓷砖线路是否有断路 和短路，线头是否完好；表观质量 是否完好。铺贴要求2.室内配电线不得小于房间的设计功 率，总配电线不得小于所有房间的 总功率。3.铺贴发热瓷砖的地面应平整、清洁、无杂物等，地面水平误差应控制在 5mm。4.按照设计方案先将温控器位置选好，再将接线槽及电源线槽安装在指定 位置。铺贴要求5.将20mm厚保温板均匀平整地铺设在地 面，保温板之间的间隙 5mm，并用 粘胶带把每块保温板粘接起来。6.如果是底楼，必须进行防潮处理，保温 板厚度不得低于30mm。7.保温层铺设好后，在保温板上面铺设反 射膜，连接处用粘胶带粘在一起。铺贴要求 第四部分铺贴发热瓷砖PART 041.铺贴发热砖方法与普通瓷砖一样，采用 325水泥和40目以下的河沙配比，砂浆 和水泥配比要适中，或用瓷砖粘接剂进 行粘接。2.地暖砖在铺贴过程中不可切割，不可打 孔，且应避开衣柜、无腿家具。3.地暖砖的插接头在铺贴前要把防水盖拧 紧，以防砂浆或其他杂物堵塞接头，保 证引出线完好无损。铺贴发热瓷砖4.每铺贴好一排砖，将主电源线和 地暖瓷砖连接并拧紧拧实，防止 接触不良影响地暖瓷砖的正常工 作。在用数字万用表检测该排地 暖瓷砖的电阻值是否与48400 （安装地暖瓷砖的片数单片地 暖砖功率）的值相对应。铺贴发热瓷砖5.整个房间安装完毕后，再用数字 万用表检测整个房间地暖瓷砖的 电阻值是否与48400（房间安 装地暖瓷砖的片数单片地暖砖 功率）的值相对应。第五部分温控器安装要求PART 051.温控器安装位置应避开门口、窗口、固定摆 放的物体、冷墙（和外界直接接触的墙体）等；以免影响温控器测量温度的准确性。2.温控器的安装高度，要求温控器的底部与地 面距离控制在11.2米之间。3.温控器的额定功率应与所带地暖砖总功率相 匹配，负载总功率不得大于温控器的额定功 率。温控器安装要求 第六部分完工验收PART 061.铺设完地暖瓷砖后，在通电前用 500V兆欧摇表检测安装地暖瓷砖 对地的绝缘电阻值，标准应0.5 兆欧。2.填写施工验收单。完工验收温控器温控器 漏电漏电保护器保护器 电源线（线径电源线（线径4 4平方）平方）地暖瓷砖地暖瓷砖 安装铺贴示意图 第七部分通电升温PART 071.将主电源线的零线和火线连接到温 控器的零线和火线端。2.接通电源10-15分钟，用红外线测温 枪，检测每片地暖砖发热情况。3.新安装的地暖砖，设定温度不超过 16，并恒温24小时后，才能按照 温控器使用说明，设置自己所需要 的温度。通电升温谢谢观看的卢科技碳纤维地暖瓷砖让幸福恒温
